Ein Roboter-Zahnradschutz wird leicht unterschätzt. Sein langer schmaler Körper, Ausschnitte und Seitenmerkmale müssen in engen Bauraum passen, während alle Kanten für Zahnräder, Kabel und Montagepersonal sicher bleiben.
Bei diesem AISI-304-Teil behandelte OEMach Ebenheit, Ausschnittlage, Gratkontrolle und Passivierung als eine Prozesskette. Ziel war ein sauberes, direkt montierbares Schutzteil statt nur eines maßlich akzeptierten Bauteils.
Projektübersicht
| Punkt | Projektdetail |
|---|---|
| Anwendung | Schutzteil am Zahnradbereich eines Robotergelenks |
| Werkstoff und Finish | Edelstahl AISI 304 mit Passivierung |
| Merkmale | Langer schmaler Körper, Mittelbohrungen, unregelmäßige Ausschnitte, Seitenstege und Stufen |
| Prüfschwerpunkt | Ebenheit im freien Zustand, Bohrungs- und Ausschnittlage, Kantensicherheit, Grat, Sauberkeit und Korrosion |
Das Teil Als Sicherheitsschutz Behandeln
Der Schutz muss Freiraum zu Zahnrädern und Kabeln halten, während seine Montagebohrungen zur Struktur passen. Schon eine kleine Verschiebung von Ausschnitt oder Kante kann trotz korrekter Länge und Breite eine Kollision verursachen.
OEMach prüft daher Schutzbereich, Befestigungspunkte und erforderliche Kantenabstände, bevor Bearbeitungsbezug und Prüfplan festgelegt werden.

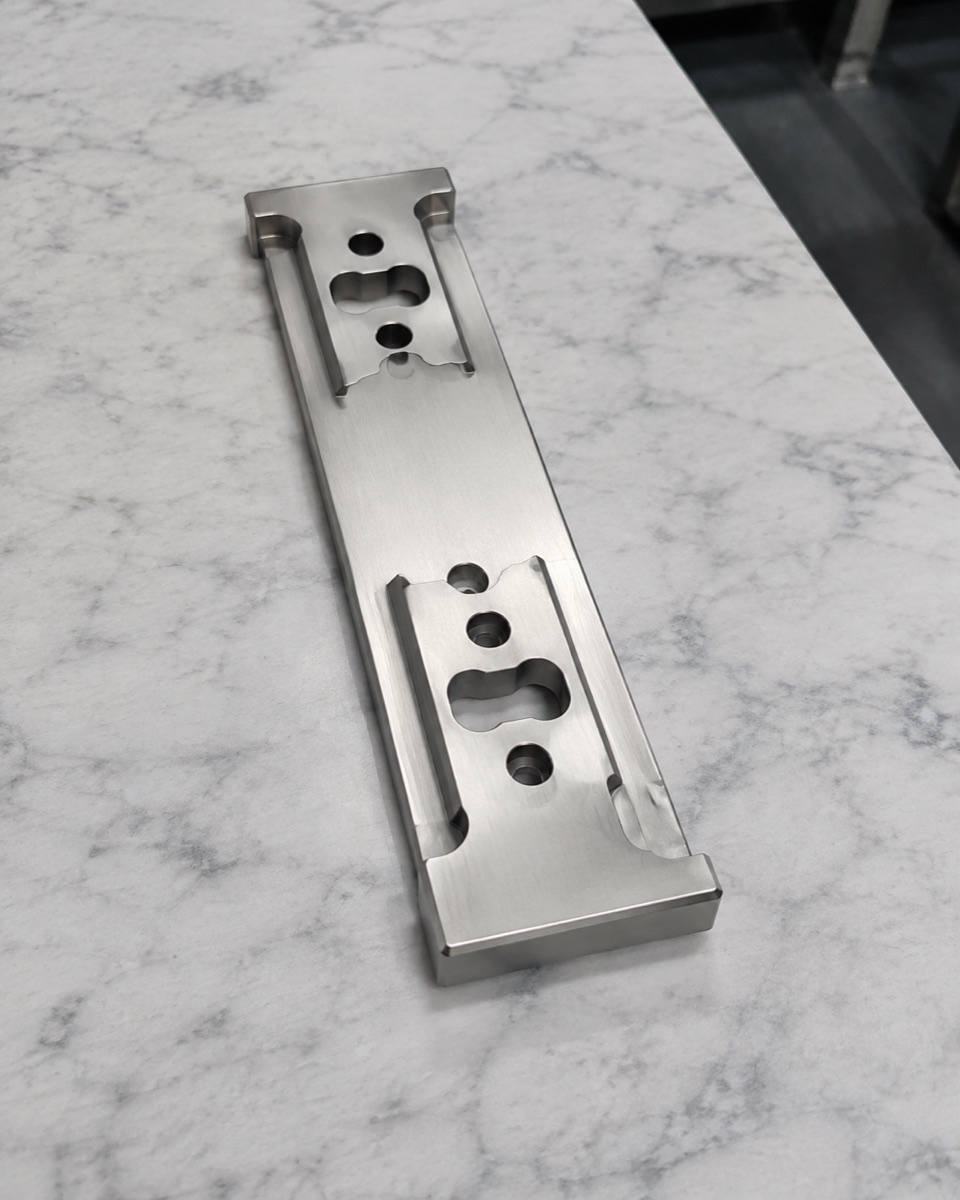

Der lange schmale Körper vereint Ausschnitte, Montagebohrungen, Seitenstege und lokale Stufen, die den Freiraum am geschützten Zahnrad erhalten müssen.
Schmale Merkmale Aus AISI 304 Brauchen Kontrollierten Schnitt
AISI 304 ist zäh und neigt bei reibendem oder unterbrochenem Schnitt zur Kaltverfestigung. Lange Merkmale können sich durch Spannung oder Wärme bewegen; Fensterkanten und Bohrungsaustritte halten häufig Grat.
Scharfe Werkzeuge, konstante Spanlast, geregelte Abstützung und stufenweises Schlichten begrenzen Wärme und Verzug. Kleine Fräser säubern unregelmäßige Ausschnitte ohne die schmalen Seitenstege zu belasten.
Hauptebene Vor Ausschnitten Und Bohrungen Stabilisieren
Der Ablauf erzeugt zuerst eine stabile Basis und Außenreferenz, dann werden Profil und Ausschnitte mit Aufmaß geschruppt. Bohrungslagen, Konturen, Stufen und Seitenmerkmale folgen aus dem geregelten Bezugssystem.
Kantenbrüche werden einheitlich ausgeführt. Das Entgraten darf weder Bohrungen vergrößern noch Ausschnittkonturen verändern oder funktionsrelevante Flächen verrunden.
Zur Prüfung Gehören Sicht- Und Tastkontrolle Der Kanten

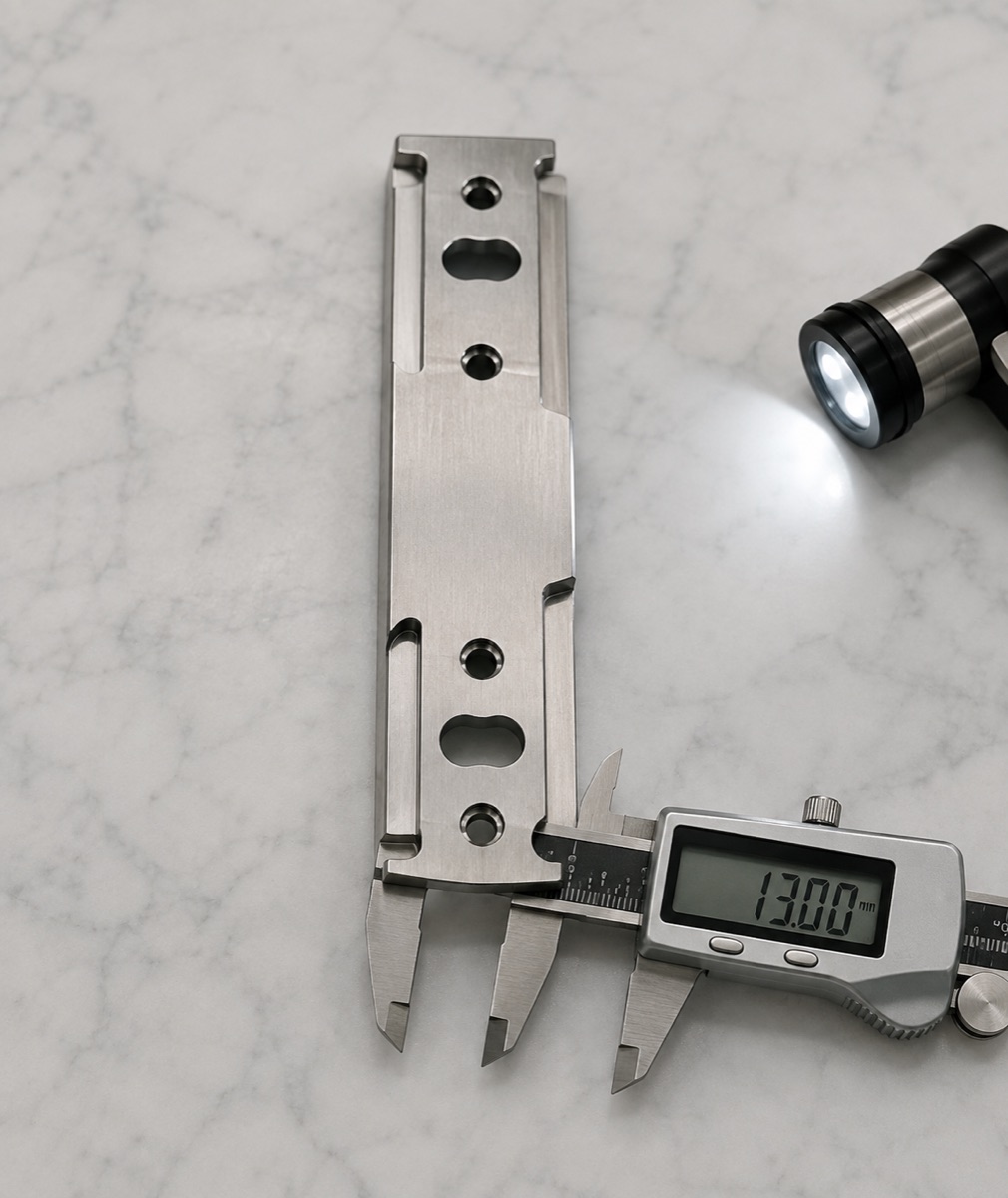

Die Erstmusterprüfung umfasst Gesamtmaß, freie Ebenheit, Lochabstand, Ausschnittlage, Seitengeometrie und Stufen. Kanten werden visuell und sicher taktil geprüft, weil ein Maßbericht keinen scharfen Restgrat beschreibt.
Die Passivierung folgt auf gründliche Reinigung und Entfernung eingebetteter Verunreinigungen. Bei 72 Stunden neutralem Salzsprühnebel müssen Norm, Korrosionsbewertung und Prüfzeit vor der Fertigung vereinbart sein.
Maßprüfung sowie visuelle und taktile Kantenkontrolle gehören zusammen, weil Grat benachbarte Bauteile oder Kabel beschädigen kann.
Lieferzeit Und Langnutverpackung Schließen Den Prozess Ab
Als Richtwert gelten 5 bis 8 Arbeitstage für Muster und 8 bis 12 Arbeitstage für Kleinserien. Passivierung, Korrosionsnachweis und erweiterte Prüfung können den bestätigten Termin verlängern.
Eine lange Konturschaumnut verhindert Rutschen und Biegen. Ausschnitte, passivierte Oberfläche und fertige Kanten bleiben von hartem Kontakt und Verunreinigung getrennt.

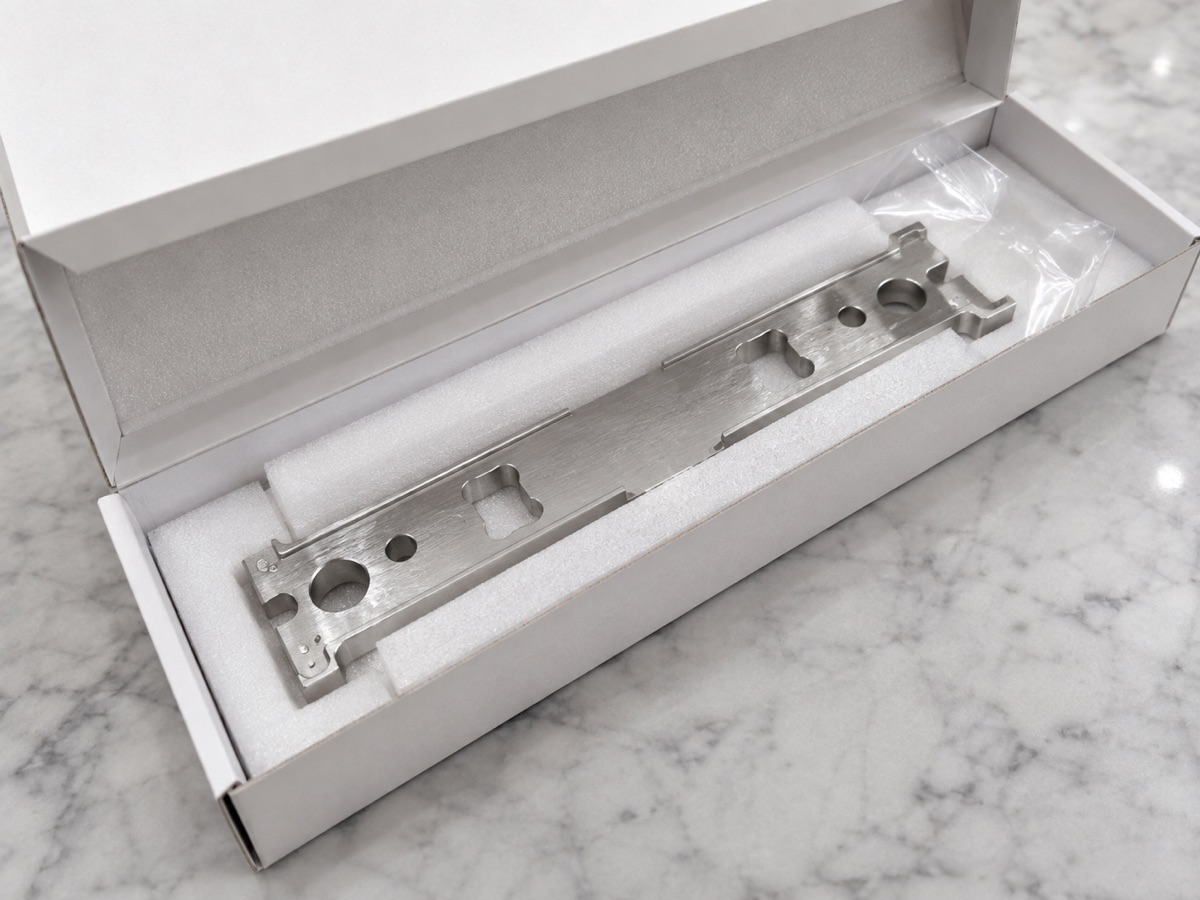

Die Konturauflage begrenzt Bewegung und trennt Ausschnitte, passivierte Oberfläche und schmale Kanten von hartem Verpackungskontakt.
Zusammenfassung
Die Qualität dieses Zahnradschutzes entsteht aus AISI-304-Bearbeitung, Loch- und Ausschnittkontrolle, sorgfältiger Entgratung, Passivierung und Schutzverpackung. Erst die vollständige Kette macht aus der kleinen Abdeckung ein zuverlässiges Roboterbauteil.
FAQ
Warum ist AISI 304 bei schmalen Schutzmerkmalen anspruchsvoll?
Bei instabilem Schnitt kann es kaltverfestigen; schmale Bereiche können sich durch Spannkraft oder Wärme verformen. Scharfe Werkzeuge und kontrollierte Abstützung sind wichtig.
Reicht eine Maßprüfung für ein Schutzteil aus?
Nein. Loch- und Ausschnittlage sind wichtig, aber auch Grat und Schärfe, die Kabel, Nachbarteile oder sichere Handhabung beeinträchtigen können.
Warum wird ein bearbeitetes AISI-304-Teil passiviert?
Die Passivierung unterstützt eine saubere korrosionsbeständige Oberfläche nach Bearbeitung und Reinigung. Sie ersetzt weder Entgratung noch Entfernung von Verunreinigungen.
Wie wird das lange schmale Teil beim Versand geschützt?
Eine Konturschaumnut begrenzt Bewegung, stützt ohne Biegung und trennt fertige Kanten sowie die passivierte Oberfläche von harter Verpackung.
