Es fácil subestimar un protector de engranajes robótico. Su cuerpo largo, aberturas y detalles laterales deben caber en un espacio reducido y mantener bordes seguros para engranajes, cables y operarios.
Para esta pieza AISI 304, OEMach trató planitud, posición de aberturas, control de rebabas y pasivado como una sola cadena. El objetivo fue entregar un protector limpio y listo para montaje, no solo cotas aceptadas.
Resumen del proyecto
| Elemento | Detalle del proyecto |
|---|---|
| Aplicación | Protector alrededor de la zona de engranajes de una articulación robótica |
| Material y acabado | Acero inoxidable AISI 304 con pasivado |
| Características | Cuerpo largo, agujeros centrales, aberturas irregulares, guías laterales y escalones |
| Control | Planitud libre, posición de agujeros y aberturas, seguridad de bordes, rebabas, limpieza y corrosión |
Tratar La Pieza Como Un Protector De Seguridad
El protector debe conservar holgura frente a engranajes y cableado mientras sus agujeros coinciden con la estructura. Un pequeño desplazamiento puede causar interferencia aunque largo y ancho sean correctos.
OEMach revisa la zona protegida, los puntos de fijación y la holgura de bordes antes de decidir referencias y plan de inspección.

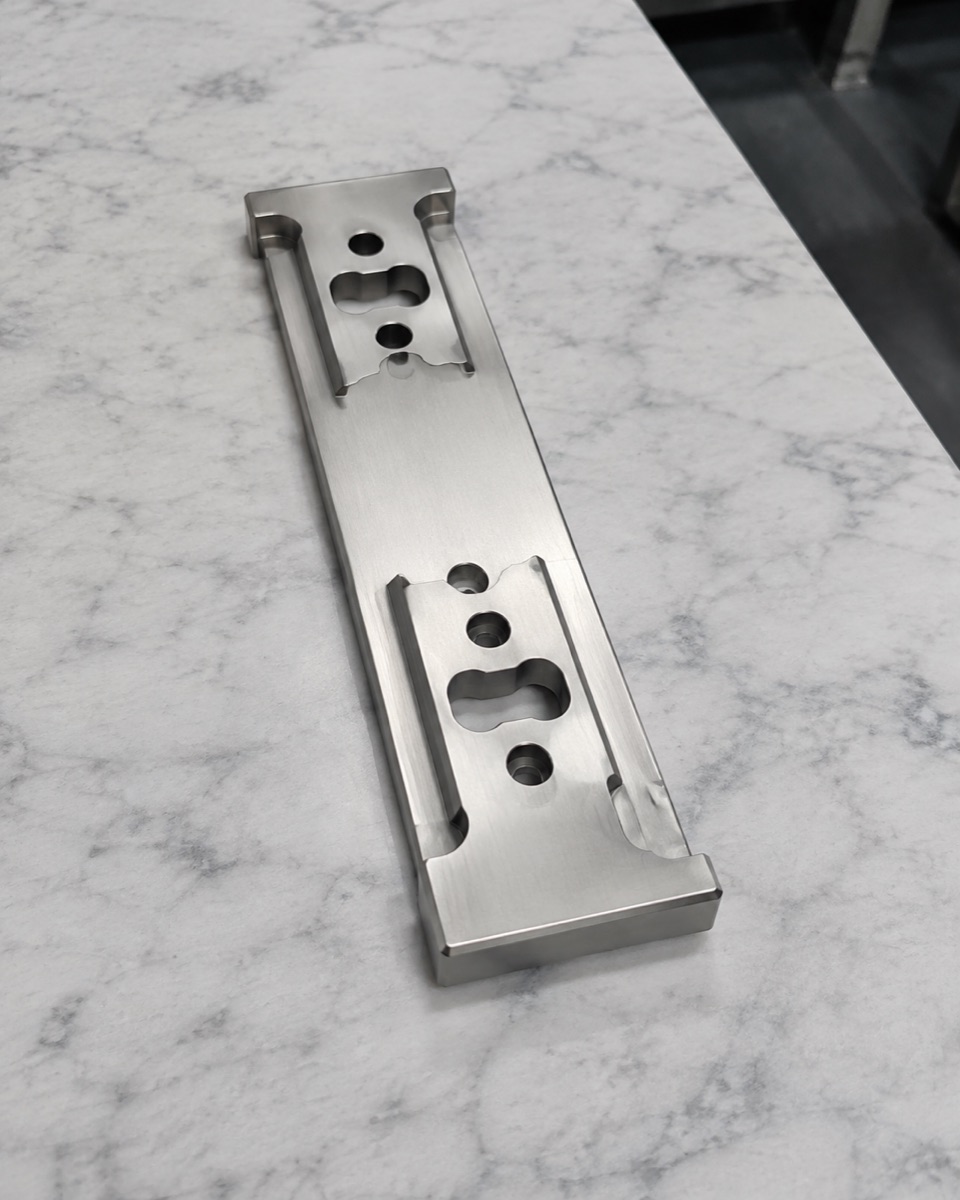

El cuerpo largo y estrecho combina aberturas, agujeros, guías laterales y escalones que deben conservar la holgura de la zona protegida.
Los Detalles Finos En AISI 304 Exigen Corte Controlado
El AISI 304 es tenaz y se endurece cuando la herramienta roza o se detiene. Los elementos largos pueden moverse por sujeción o calor, y los bordes de ventanas y salidas de agujeros retienen rebabas.
Herramientas afiladas, carga de viruta estable, apoyo controlado y acabado por etapas reducen calor y deformación. Fresas pequeñas limpian las aberturas sin forzar las guías estrechas.
Estabilizar El Plano Antes De Aberturas Y Agujeros
La ruta establece primero base y referencia exterior, y desbasta perfil y ventanas dejando margen para limpieza final. Agujeros, contornos, escalones y detalles laterales se terminan desde el sistema controlado.
Los rompefilos se aplican de forma uniforme. El desbarbado debe quitar material cortante sin agrandar agujeros, alterar aberturas ni redondear superficies de localización.
La Inspección Incluye Control Visual Y Táctil
La primera pieza cubre tamaño, planitud libre, distancia entre agujeros, posición de ventanas, geometría lateral y escalones. Los bordes se revisan visualmente y de forma táctil segura, porque un informe dimensional no describe una rebaba afilada.
El pasivado sigue a una limpieza profunda. Si se exige niebla salina neutra de 72 horas, la norma, valoración de corrosión y calendario deben acordarse antes de producir.

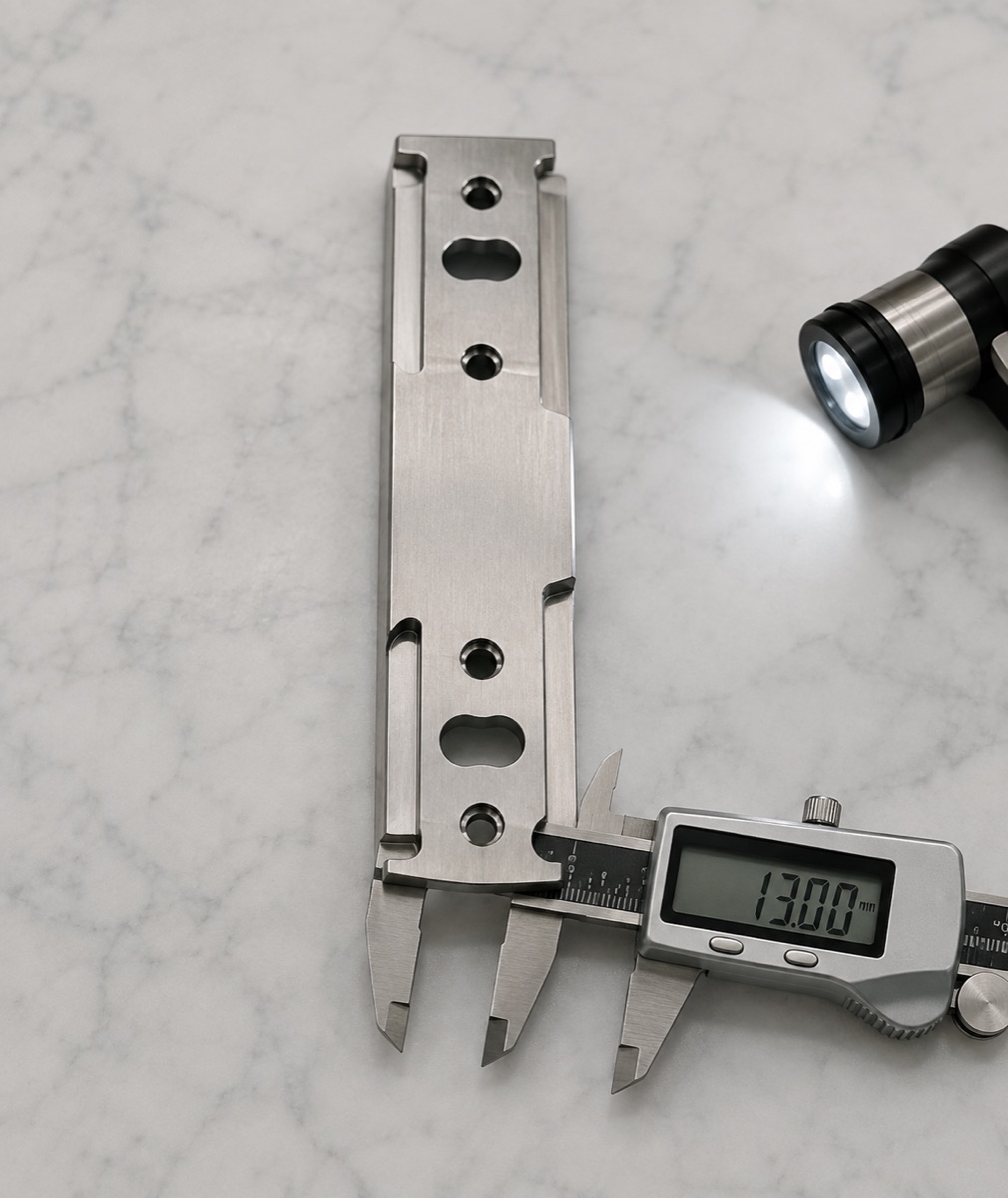

La medición se combina con control visual y táctil porque una rebaba puede dañar componentes o cables adyacentes.
Plazo Y Embalaje De Ranura Larga Completan El Proceso
Como referencia, los prototipos se evalúan en 5 a 8 días laborables y los lotes pequeños en 8 a 12. Pasivado, verificación de corrosión e inspección ampliada pueden extender el plazo.

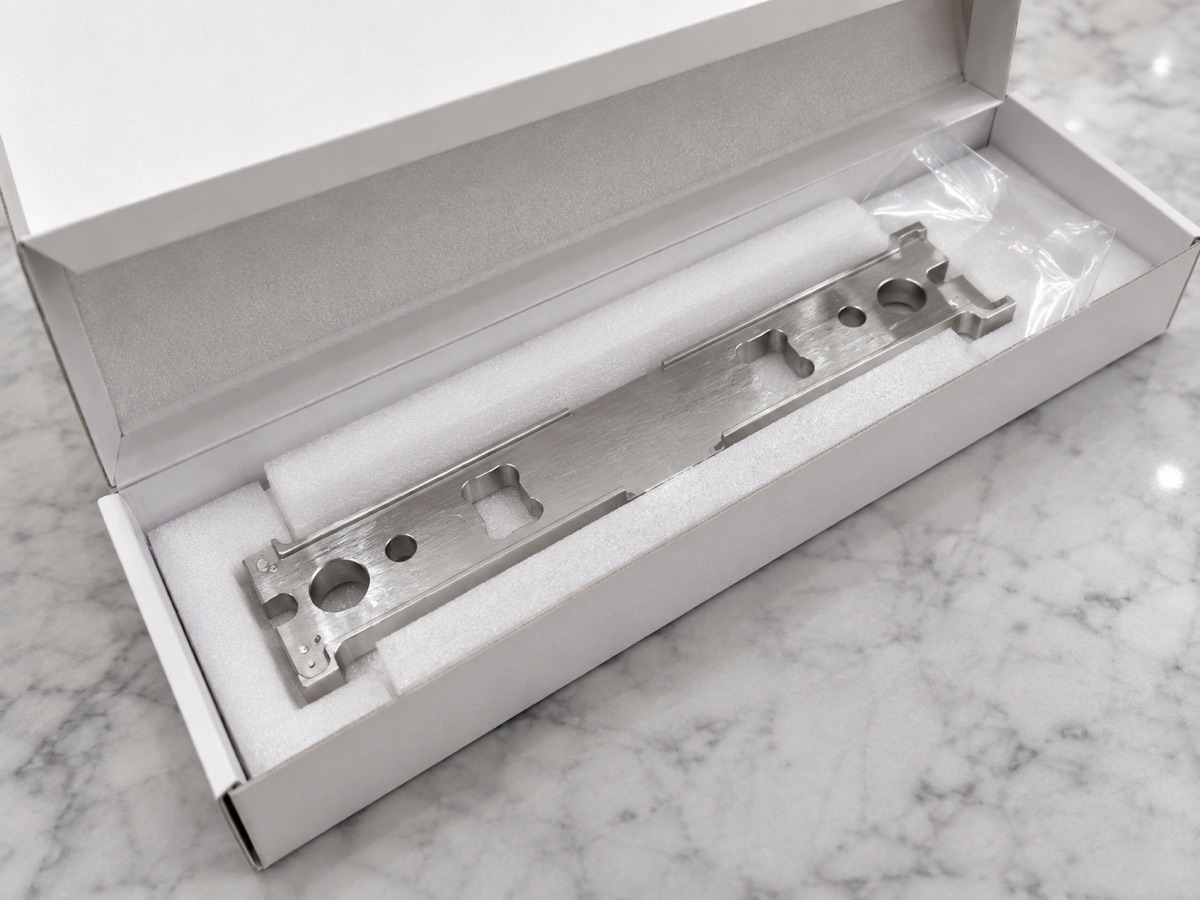

Una ranura de espuma perfilada evita que la pieza se deslice o doble. Aberturas, superficie pasivada y bordes quedan separados de contacto duro y contaminación.
El apoyo perfilado limita el movimiento y evita contacto duro sobre aberturas, superficie pasivada y bordes estrechos.
Resumen del caso
La calidad del protector depende de combinar mecanizado de AISI 304, control de agujeros y aberturas, desbarbado cuidadoso, pasivado y embalaje. La cadena completa convierte una cubierta pequeña en un componente fiable.
FAQ
¿Por qué es difícil mecanizar detalles finos en AISI 304?
Puede endurecerse si el corte es inestable, y las zonas estrechas se deforman por sujeción o calor. Son importantes las herramientas afiladas y el apoyo controlado.
¿Basta con la inspección dimensional?
No. Importan agujeros y aberturas, pero también las rebabas y aristas que puedan afectar cables, piezas vecinas o manipulación segura.
¿Por qué pasivar una pieza AISI 304?
El pasivado ayuda a recuperar una superficie limpia y resistente a la corrosión después del mecanizado. No sustituye al desbarbado ni a la limpieza.
¿Cómo se protege la pieza larga durante el envío?
Una ranura perfilada limita el movimiento, apoya sin doblar y separa bordes y superficie pasivada del embalaje duro.
