Repräsentative vorgeschlagene Halteplatte

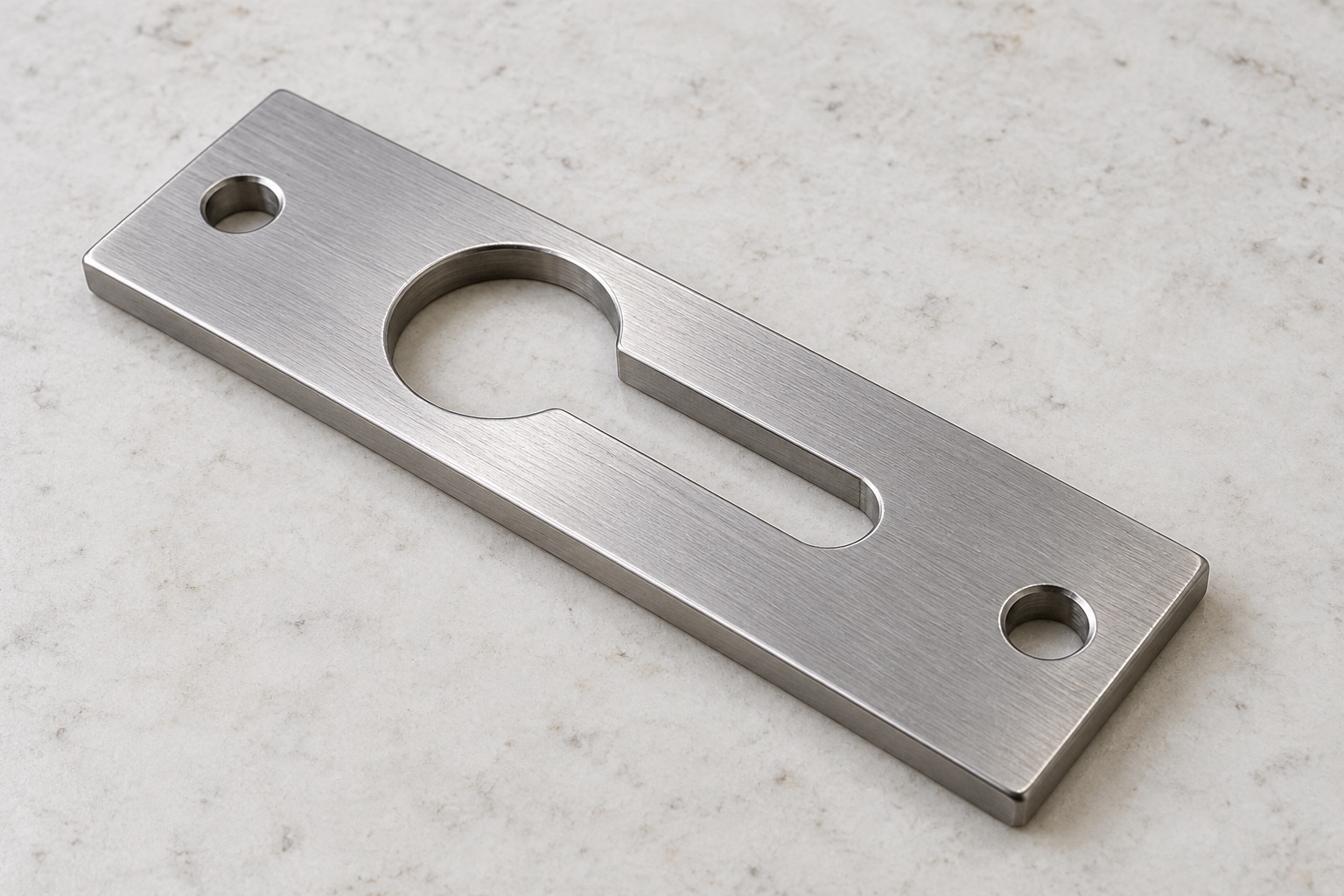

Dieses Beispiel beschreibt eine vorgeschlagene einteilige 316L-Edelstahlplatte für eine geräteseitige Serviceabdeckungsbefestigung eines medizinischen Instruments. Die schmale rechteckige Platte hat zwei endseitige Durchgangsbohrungen und mittig eine durchgehende Schlüssellochkontur: einen runden Einführbereich mit schmalerem geschlossenem Schlitz. Tatsächliche Kontakte und Rückhaltung würden freigegebenen Baugruppenunterlagen folgen. Es handelt sich um einen repräsentativen CNC-Ablauf, nicht um eine Kundenlieferung oder gemessene Verriegelung. Erreichte Toleranzen, Haltekapazität, Freigabekraft, Vibrationsresultate, Sterilstatus, medizinische Zertifizierung oder validierte Gerätesicherheit werden nicht als tatsächliche Ergebnisse beansprucht.
Tatsächliches Abdeckungs- und Befestigerpaket
Die vorgeschlagene Untersuchung beginnt mit einem kontrollierten Modell und einer Zeichnung, der genauen Hardware-Identität, der Geometrie von Kopf und Schaft, den Kontaktpunkten von Abdeckung und Rahmen, der Installationsreihenfolge und den Prüfergebnissen. Die Prüfung unterscheidet zwischen dem Einsteckspielraum und dem nutzbaren Kontaktpunkt des Gleitabschnitts und identifiziert etwaige separate Halteelemente. Fehlende Hardware oder Entriegelungsanforderungen werden vor der Fertigung geklärt. Die Bearbeitung der Komponenten und optionale Montagevorführungen bleiben getrennt von den Halte-, Vibrations- und Sicherheitsbewertungen, die dem zuständigen Team für Medizintechnik hinsichtlich der tatsächlichen, vollständigen Abdeckungsanordnung und der vorgesehenen Betriebs- und Einsatzbedingungen obliegen.
Vorgeschriebene Edelstahlidentität
Die Materialbestellung gibt den genehmigten Zustand 316L, die Rohmaterialform und die Nachweise an. Rohlinge behalten ihre Chargenidentität während der Bearbeitung, Endbearbeitung und des Versands. Eine ähnlich aussehende Platte oder ein Katalogverschluss ist nicht automatisch gleichwertig. Der Lieferant prüft die Toleranzen und die Unterstützung um die Öffnung herum, bevor er den Weg auswählt. Materialsubstitutionen bedürfen einer Genehmigung. Die Dokumentation dient lediglich der Identifizierung der gekauften Komponente und belegt nicht die Kapazität, das Auslöseverhalten, das Korrosionsverhalten oder die Eignung anderer Produkte für jede Kombination aus medizinischer Abdeckung und Hardware, die eine schmale Schlüssellochplatte aufnehmen könnte.
Flächen- und Montagebezüge
Die Vorbearbeitung erzeugt die genehmigte Fläche und die erforderlichen Haltereferenzen für die Verbindung von Eintritt, Gleitabschnitt und den beiden Endbefestigungslöchern. Materialabtrag und Umrüstungen werden überprüft, um sicherzustellen, dass die Platte nicht nur im plan an einer Vorrichtung angepressten Zustand abgenommen wird. Späne an den Positionierungskontakten werden vor der Neuausrichtung kontrolliert. Der Lieferant erhält die nutzbare Dicke und die Kontaktbereiche bei den nachfolgenden Bearbeitungsschritten. Zwischenprüfungen können den Ablauf unterstützen, die Endabnahme bezieht sich jedoch auf die vereinbarte Komponentenunterstützung und den endgültigen Oberflächenzustand nach Abschluss der relevanten Bearbeitung und der Produktbehandlung.
Großen Einführbereich mit Übergang bearbeiten
Die Einführöffnung würde freigegebener Größe, Position und Kantenausführung in Bezug auf Befestiger und Montagebezüge folgen. Werkzeugzugang und erlaubte Innenübergänge wären vor Produktion zu prüfen. Der Lieferant würde die Öffnung nicht einfach vergrößern, nur damit eine unbekannte Schraube hineinpasst. Freigegebene Anpassungen würden in kontrollierte Geometrie- und Prüfunterlagen eingehen. Der Einführbereich bliebe ein definierter Teil des Einführwegs, kein Nachweis ausreichender Rückhaltung gegen Freigabe, Vibration oder Betriebslasten einer nicht spezifizierten Medizingeräteinstallation und Befestigerkonfiguration.
Schmalen geschlossenen Gleitabschnitt kontrollieren
Schlitzbreite, Nutzlänge, Endkontur und Bezug zum Einführbereich würden der freigegebenen Zeichnung und Befestigerdefinition folgen. Der Lieferant würde Freiraum und Nutzkontakt unter dem Kopf unterscheiden, ohne eine Verriegelung vorauszusetzen. Schlitzverlängerung, Schaftänderung oder Zusatzscheiben würden nicht eingeführt, nur um einen losen Montageversuch zu erleichtern. Modell- und Zeichnungskonflikte wären vor Bearbeitung zu lösen. Änderungen blieben rückverfolgbar, damit Folgeaufträge nicht von einem Schraubenmuster, geänderter Abdeckungsdicke oder einer undokumentierten Anpassung abhingen, die tatsächliche Kontakt- und Freigabeanforderungen verdeckt.
Nutzkontakt beim Nachbearbeiten erhalten
Einführ- und Schlitzgrenzen, Bohrungsaustritte und Außenkanten würden auf anhaftendes Material oder unerwünschte Schärfe geprüft. Nachbearbeitung würde Nutzkontakt unter dem Kopf und Gleitbreite erhalten. Reinigung und Endprozesse würden dem Bestellumfang mit relevanten Endzustandsprüfungen folgen. Eine blanke Oberfläche belegt weder gemessene Korrosionsbeständigkeit, quantifizierte Sauberkeit, sterile Lieferung noch eine qualifizierte Verriegelung. Unkontrolliertes Polieren dürfte Schäden nicht verdecken oder den Gleitabschnitt für ein einzelnes Muster ändern, bevor die vereinbarten Maßprüfungen und optionalen Montagebeobachtungen dokumentiert sind.
Einführbereich und Schlitz getrennt prüfen
Der vorgeschlagene Prüfplan legt die Prüfmethoden für Eingangsgröße, Übergang, Halsweite, nutzbaren Hub, Dicke und Montagebeziehungen fest. Unterstützung und Endbearbeitung werden dokumentiert. Eine durch die Öffnung geführte Schraube reicht nicht aus, um alle Merkmale zu überprüfen, und ein äußeres Rechteck allein ist nicht ausreichend. Unklare oder nicht erfüllbare Anforderungen werden vor der Produktion geklärt, anstatt durch eine positive Abdeckungsdemonstration ersetzt zu werden. Der Bericht beschreibt, was mit jeder Methode geprüft wurde, sodass die Bauteilabnahme keine Messung der Haltekraft, der Auslösekraft oder eine vollständige Sicherheitsbewertung des installierten Medizinprodukts impliziert.
Erstmusterunterlagen ohne erfundene Daten
Der vorgeschlagene Bericht enthält Angaben zu Zeichnungsrevision, Materialcharge, nummerierten Merkmalen und vereinbarten Messmethoden. Es werden keine numerischen Ergebnisse angegeben, da für dieses repräsentative Beispiel kein Fertigungsmuster oder Messprotokoll vorliegt. Die Nachweise zu Abmessungen und Material decken nur den Anwendungsbereich des gekauften Bauteils ab. Sie belegen weder Haltekraft, Vibrationsfestigkeit, Verschleißlebensdauer noch Gerätesicherheit. Abweichungen und genehmigte Änderungen bleiben nachvollziehbar. Eine Platte, die mit einer Abdeckung montiert werden kann, berechtigt nicht zum Wegfall der Anforderungen an einen kontrollierten Gleitabschnitt und rechtfertigt nicht die Beschreibung der gesamten Installation als geprüftes medizinisches Verriegelungssystem.
Begrenzter Montageversuch der Abdeckung
Ein vereinbarter Versuch könnte Einführen, Gleiten, Sitz und festgelegten Freigabeweg mit identifizierten Befestiger-, Abdeckungs-, Rahmen- und Plattenrevisionen prüfen. Montageverfahren und zusätzliche freigegebene Rückhaltung würden dokumentiert. Unerwartete Kontakte wären vor Geometrieänderungen oder Zusatzteilen zu klären. Erfolgreiche Handmontage würde weder Haltekapazität, Freigabekraft, Vibration, Fehlgebrauchsbeständigkeit noch Gerätesicherheit qualifizieren. Versuchsplatten blieben von abgenommener Produktion getrennt. Beobachtungen würden in kontrollierte Änderungsunterlagen eingehen, nicht als informelle Lehre oder Freigabe anderer Dicken, Befestiger oder Servicekonfigurationen dienen.
Schlitzgrenzen und dünne Bereiche verpacken
Fertige Platten würden einzeln getrennt, damit Stifte, benachbarte Kanten und Verpackungsreste nicht auf den Gleitabschnitt oder den Übergang beim Einführen treffen können. Die Unterstützung würde unnötigen Biegedruck vermeiden. Die Schutzmaterialien entsprechen dem vereinbarten Reinigungsumfang, ohne dabei einen sterilen Zustand zu implizieren. Angaben zu Güteklasse, Materialcharge, abschließendem Bearbeitungsschritt, Materialstärke, Revisionsstand und Prüfstatus liegen der Lieferung bei. Das Personal im Wareneingang kann freigegebene Bauteile von modifizierten Versuchsplatten oder optisch ähnlichen Halteelementen unterscheiden, bevor diese in die Montage oder den Servicebestand aufgenommen werden. Auf diese Weise bleibt die kontrollierte Basis für die Installation sowie für separat definierte Halte- oder gerätespezifische Bewertungen gewahrt.
Abdeckungsspezifische Wiederholungsbasis
Die vorgeschlagene Basis stellt sicher, dass Geometrie, verwendete Hardware, Kontaktanordnung, Entriegelungsweg, Materialnachweise, Bearbeitungsreihenfolge, Endbehandlung und Prüfumfang unverändert bleiben. Bei Nachbestellungen werden Änderungen – etwa an Schraubenköpfen, Materialstärken, zusätzlichen Halteelementen oder Serviceprozessen – geprüft, bevor auf frühere Erkenntnisse zurückgegriffen wird. Die Abnahme der Einzelkomponente bleibt dabei von der Qualifizierung der Baugruppe getrennt. Dieses Beispiel verdeutlicht, wie ein CNC-Fertigungsdienstleister eine geformte Halteschnittstelle dokumentieren kann – ohne dabei fiktive Lieferungen, erreichte Toleranzen, spezifizierte Belastbarkeiten, Vibrationsergebnisse oder medizinische Zertifizierungen für eine beispielhafte 316L-Platte oder eine (nicht näher spezifizierte) Serviceabdeckung für medizinische Geräte zu erfinden.
Technischer Herstellerhinweis: www.dranetz.com.
FAQ
Handelt es sich hierbei um einen geprüften Verschlussmechanismus für eine medizinische Abdeckung?
Nein. Es handelt sich lediglich um ein beispielhaftes Bearbeitungskonzept; es liegt weder eine tatsächliche Lieferung noch ein vermessenes Muster vor. Für die dargestellte Halteplatte werden keine erreichten Toleranzen, Haltekapazitäten, Entriegelungskräfte, Vibrationsergebnisse oder medizinischen Zertifizierungen als tatsächliche Messwerte oder Nachweise angeführt.
Was definiert die schlüssellochförmige Öffnung?
Die freigegebene Zeichnung und die exakten Befestigungselemente definieren den Einführbereich, den Übergang, den schmalen Halsabschnitt sowie den nutzbaren Verstellweg. Die Abbildung impliziert weder eine Verriegelungsfunktion noch eine universelle Kompatibilität der Schrauben; sie berechtigt auch nicht zu Änderungen an der Öffnung, solange ein Prototyp nicht einwandfrei und leichtgängig gleitet.
Kann eine ähnliche Schraube anstelle der freigegebenen Befestigungselemente verwendet werden?
Nicht ohne Weiteres. Geometrie von Kopf und Schaft, Freiraum unter dem Kopf sowie die Summe der Kontaktflächen können variieren. Der zuständige Konstrukteur muss einen Austausch genehmigen; ein zufällig passendes, lockeres Spiel bedeutet weder Kompatibilität noch rechtfertigt es eine nicht dokumentierte fertigungstechnische Änderung an den zugehörigen Halteplatten.
Was wird bei einer Erstmusterprüfung festgestellt?
Sie dokumentiert die vereinbarten Bauteileigenschaften unter Angabe des Revisionsstands, des Materials, der Fertigungsverfahren und des Endzustands. Sie dient jedoch nicht dazu, eigenständig die Haltefunktion, Vibrationsfestigkeit, Lösekraft, Verschleißfestigkeit oder die Sicherheit der gesamten Baugruppe – bestehend aus Geräteabdeckung und Befestigungselementen – zu verifizieren.
Lassen sich das Einsetzen und Lösen nachweisen?
Ja, sofern Befestigungselemente, Abdeckung, Rahmen, Revisionsstände, Verfahren und die spezifischen Prüfschritte klar definiert sind. Mechanische Beobachtungen sollten getrennt von der Haltefunktionsprüfung und der Gerätequalifizierung betrachtet werden. Unerwartete Kontakte müssen geklärt werden, bevor Modifikationen genehmigt oder zusätzliche Komponenten in die kontrollierte Baugruppe aufgenommen werden.
Was sollte bei der Überprüfung einer weiteren Produktionscharge beachtet werden?
Es sind die Befestigungselemente, die Geometrie des Einführbereichs und des Halsabschnitts, die Materialstärken, der Löseweg, zusätzliche Haltevorrichtungen sowie Material und Oberflächenbehandlung zu prüfen. Es sind die festgelegten Revisionsstände einzuhalten; man darf nicht einfach manuell nachgearbeitete Platten verwenden oder Leistungsdaten, Vibrationsfestigkeit oder Sicherheitsangaben von anderen Instrumenten auf das vorliegende Bauteil übertragen.
