Eine gewölbte ABS-Abdeckung trägt meist nicht die Hauptlast des Roboters, beeinflusst aber Montagequalität und ersten optischen Eindruck. Randverzug, versetzte Bosse oder Kratzer auf der schwarzen Oberfläche fallen nach der Gelenkmontage sofort auf.
OEMach bewertete die Abdeckung in diesem Projekt als Baugruppenkomponente und nicht als isoliertes Kunststoffteil. Der Prüfplan verband gewölbte Kontur, dünnen Rand, Montagebosse, Bohrungen und Sichtqualität mit dem benachbarten Gehäuse und dem inneren Modul.
Projektübersicht
| Punkt | Projektdetail |
|---|---|
| Anwendung | Abdeckung eines Robotergelenks und Schutz der inneren Struktur |
| Material und Optik | ABS mit schwarzer Oberfläche entsprechend dem Prototypenziel |
| Hauptmerkmale | Gewölbte Abdeckung, dünner Rand, drei Montagebosse, Positionierrand und Schraubenbohrungen |
| Prüfschwerpunkte | Kontur, Wanddicke, Bossposition und -höhe, Verzug, Montagespalt, Kratzer und Verpackung |
Mit Der Montagegrenze Beginnen
Das Bauteil ist eine flach gewölbte Abdeckung mit Positionierrändern und inneren Montagebossen. Es muss das Gelenk abdecken, Freiraum lassen und sicher befestigt werden. Deshalb sind Außenkontur und Bezug zu Nachbarteilen ebenso wichtig wie Einzelmaße.
Vor der Fertigung prüft OEMach, wo die Abdeckung an das Nachbargehäuse anschließt, wie Bosse und Schrauben zusammenpassen und welchen Freiraum das Innenmodul benötigt. Dadurch werden die für den sichtbaren Spalt entscheidenden Ränder festgelegt.

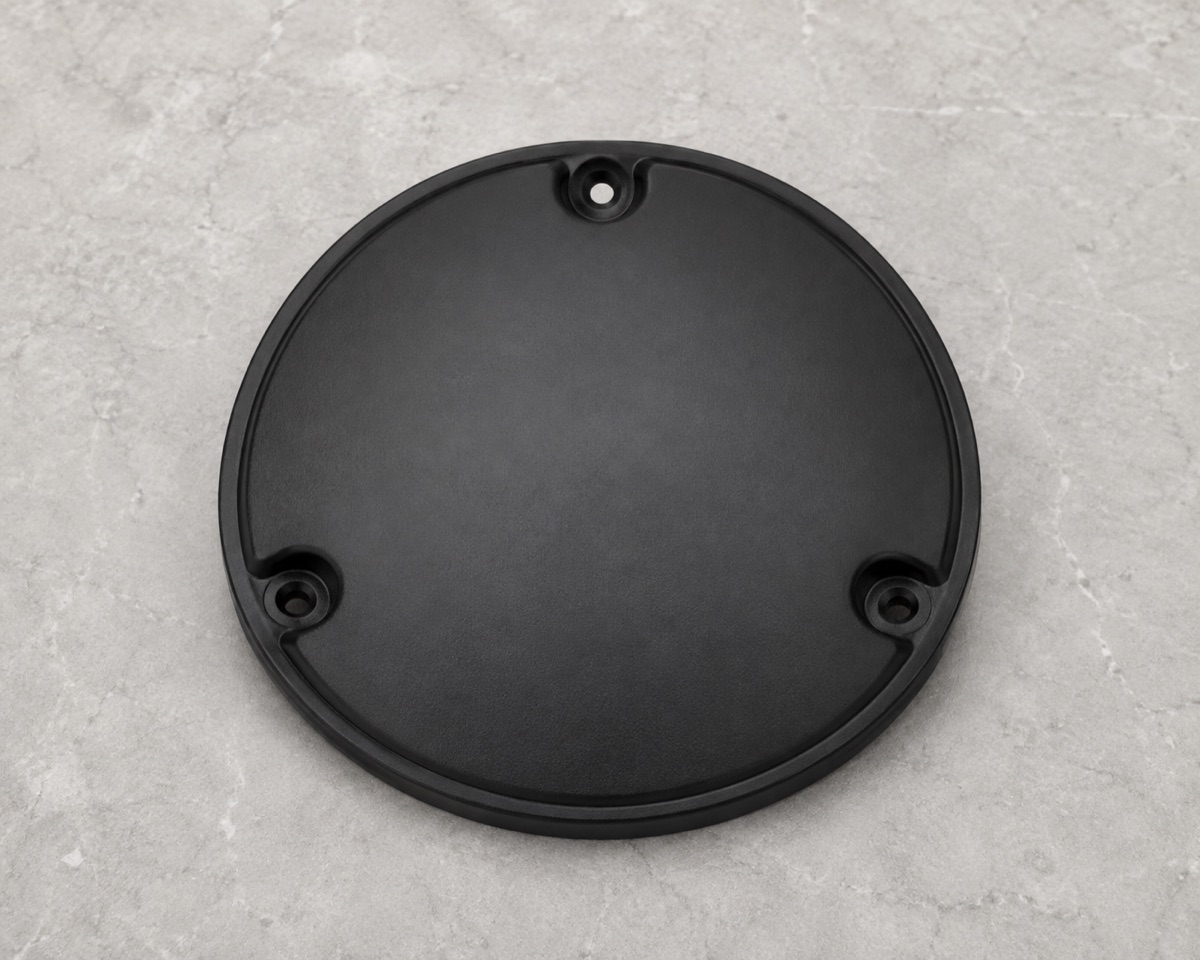

Gewölbte Kontur, dünner Rand und Montagebosse müssen zusammenpassen, damit die Abdeckung sauber an benachbarte Roboterbauteile anschließt.
Dünne Wände Und Montagebosse Wirken Zusammen
Dünne gewölbte Wände können sich nach Bearbeitung oder Finish entspannen. Die Bosse bündeln Steifigkeit und Schraubkraft; instabile Position oder ungleiche Höhe kann daher Verzug bis in die Sichtfläche übertragen.
Leichte Spannung, verteilte Unterstützung und schrittweiser Materialabtrag begrenzen lokale Belastung. Bohrungskanten werden nur leicht gebrochen, damit die wirksame Bosshöhe erhalten bleibt und am schwarzen ABS keine weißen Kanten entstehen.
Die Prozessroute Muss Zum Prototypenziel Passen
Für eine Passprobe stehen Kontur, Positionierrand, Bossmuster und Kontaktspalt im Vordergrund. Soll dasselbe Muster der Designfreigabe dienen, müssen Glanzgrad, Textur, Farbweg und Kratzbeständigkeit vor dem Finish vereinbart werden.
Schwarzes ABS kann als durchgefärbtes Material oder mit zusätzlicher Beschichtung und Struktur geliefert werden. Die Varianten unterscheiden sich bei Termin, Farbkonsistenz, Haltbarkeit und Kosten.
Möglichst Nah Am Reellen Montagezustand Prüfen
Der Lochabstand allein sagt nicht, ob die Abdeckung sauber sitzt. Geprüft werden gewölbte Kontur, Randhöhe, Wanddicke, Bosslage und -höhe, freier Verzug, Kratzer und Weißbruch an den Bohrungen.
Eine simulierte Verschraubung liefert zusätzliche Sicherheit. Die Abdeckung wird leicht in einem repräsentativen Muster befestigt und anschließend auf abgehobene Ränder, ungleichmäßigen Spalt und sichtbare Verformung kontrolliert.

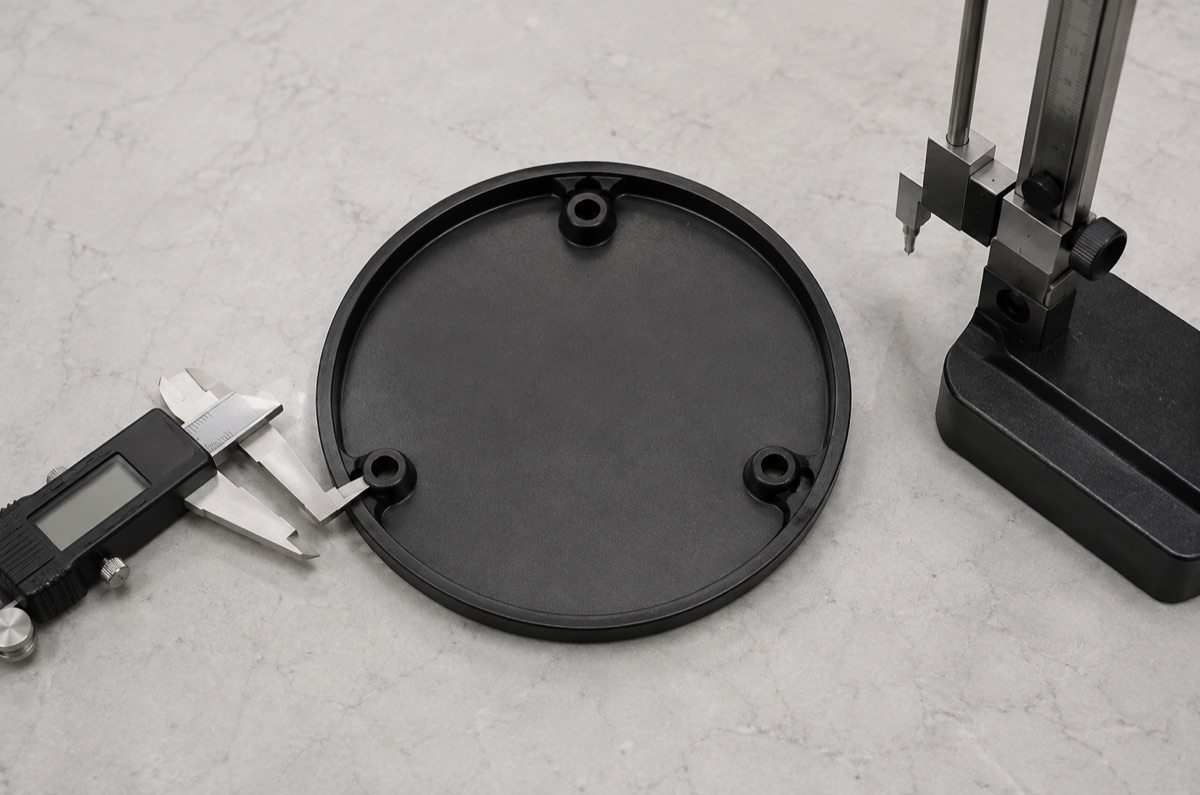

Vor der Montageprobe werden Bossposition und -höhe, Wanddicke, Verzug und die Randkontur im freien Zustand kontrolliert.
Lieferzeit Und Schutz Der Sichtfläche
Prototypen gewölbter ABS-Gehäuse werden meist mit 4 bis 7 Arbeitstagen bewertet, Kleinserien mit etwa 7 bis 12 Arbeitstagen. Lackmuster, Texturfreigabe oder Kratztests können den Zeitplan verlängern.
Jedes Teil wird so im Schaumstoff fixiert, dass weder Sichtfläche noch dünner Rand belastet werden. Freiraum um die Bosse reduziert Riss- und Verformungsrisiken; Reinigung und Sichtprüfung sichern den Eindruck beim Auspacken.

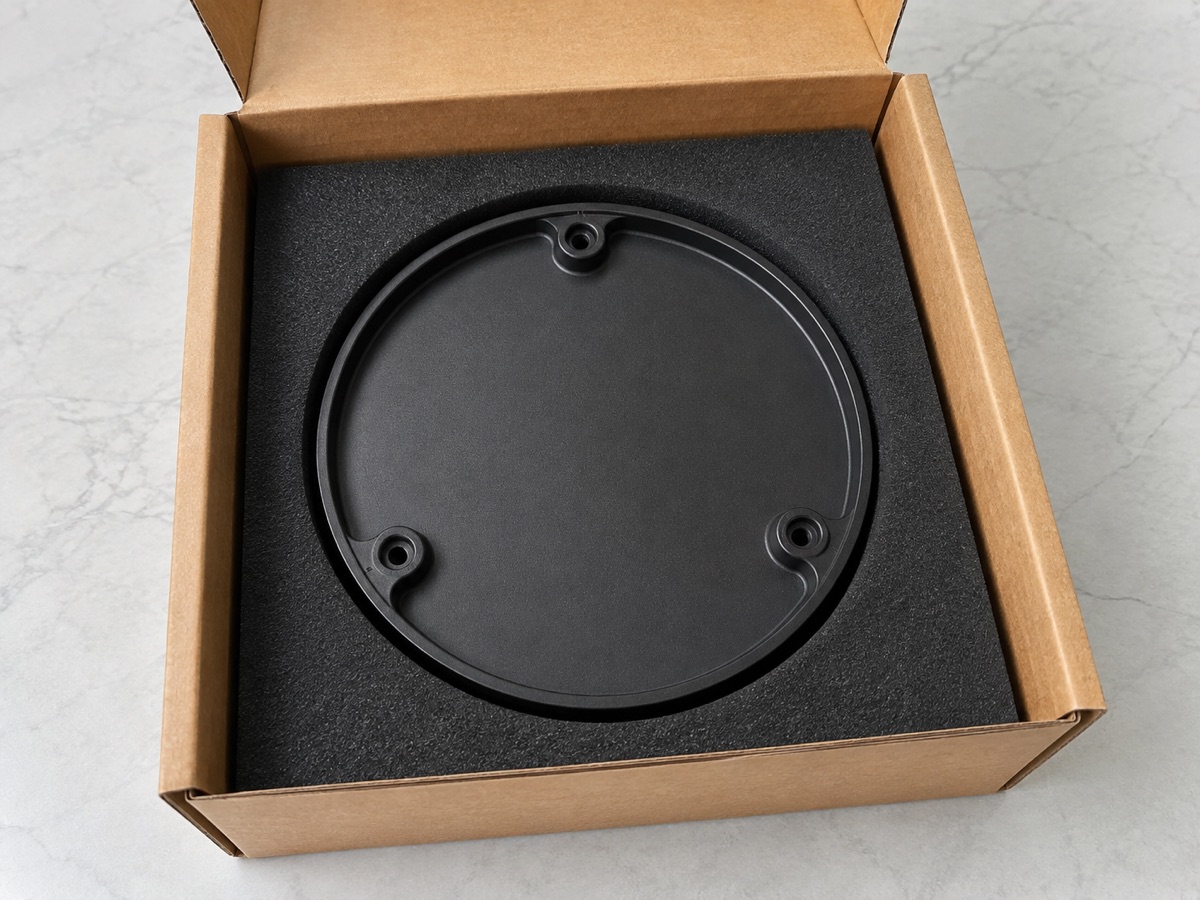

Der Schaumstoff stützt das Teil, ohne die gewölbte Sichtfläche, den dünnen Rand oder die Montagebosse beim Transport zu belasten.
Zusammenfassung
Diese Fallstudie zeigt, dass Maßprüfung nur der Anfang ist. Zuverlässige Lieferung entsteht, wenn gewölbte Kontur, Montagebosse, Montagespalt und schwarze Optik als gemeinsames Ziel beherrscht und durch passende Verpackung geschützt werden.
FAQ
Warum sollte eine ABS-Abdeckung im verschraubten Zustand geprüft werden?
Bosshöhe und Schraubkraft können eine dünne Abdeckung verziehen. Eine leichte simulierte Verschraubung zeigt Randabhebung und Spaltabweichungen, die frei liegend nicht sichtbar sind.
Welche Maße sind bei einem gewölbten ABS-Gehäuse besonders wichtig?
Typisch sind Montagekontur, Positionierrand, Bosslage und -höhe, Wanddicke, Verzug und der sichtbare Spalt zu Nachbarteilen.
Muss die schwarze Oberfläche vor dem Prototyp festgelegt werden?
Ja. Durchfärbung, Beschichtung, Textur und Mattgrad beeinflussen Optik, Kratzbeständigkeit, Lieferzeit und Kosten.
