Una cubierta curva de ABS puede no soportar la carga principal del robot, pero afecta directamente la calidad del montaje y la primera impresión visual. El alabeo del borde, las torretas desplazadas o los arañazos en negro se detectan en cuanto se monta la articulación.
En este proyecto, OEMach evaluó la cubierta como componente de un conjunto y no como una pieza plástica aislada. El plan relacionó el contorno curvo, el perímetro delgado, las torretas, los agujeros y el aspecto con la carcasa vecina y el módulo interior.
Resumen del proyecto
| Elemento | Detalle del proyecto |
|---|---|
| Aplicación | Cubierta de articulación robótica y protección de la estructura interior |
| Material y aspecto | ABS con acabado negro definido según el objetivo del prototipo |
| Características clave | Cubierta curva, perímetro delgado, tres torretas, borde de localización y agujeros de tornillo |
| Control principal | Contorno, espesor, posición y altura de torretas, alabeo, holgura, arañazos y embalaje |
Empezar Por El Límite De Montaje
La pieza es una cubierta curva poco profunda con bordes de localización y torretas interiores. Debe cubrir, dejar paso y fijarse alrededor de la articulación; por eso el límite exterior y la relación con las piezas vecinas importan tanto como cada cota aislada.
Antes de fabricar, OEMach revisa dónde se une con la carcasa adyacente, cómo coinciden las torretas con los tornillos y qué holgura necesita el módulo interior. Así se identifican los bordes que controlan la junta visible.

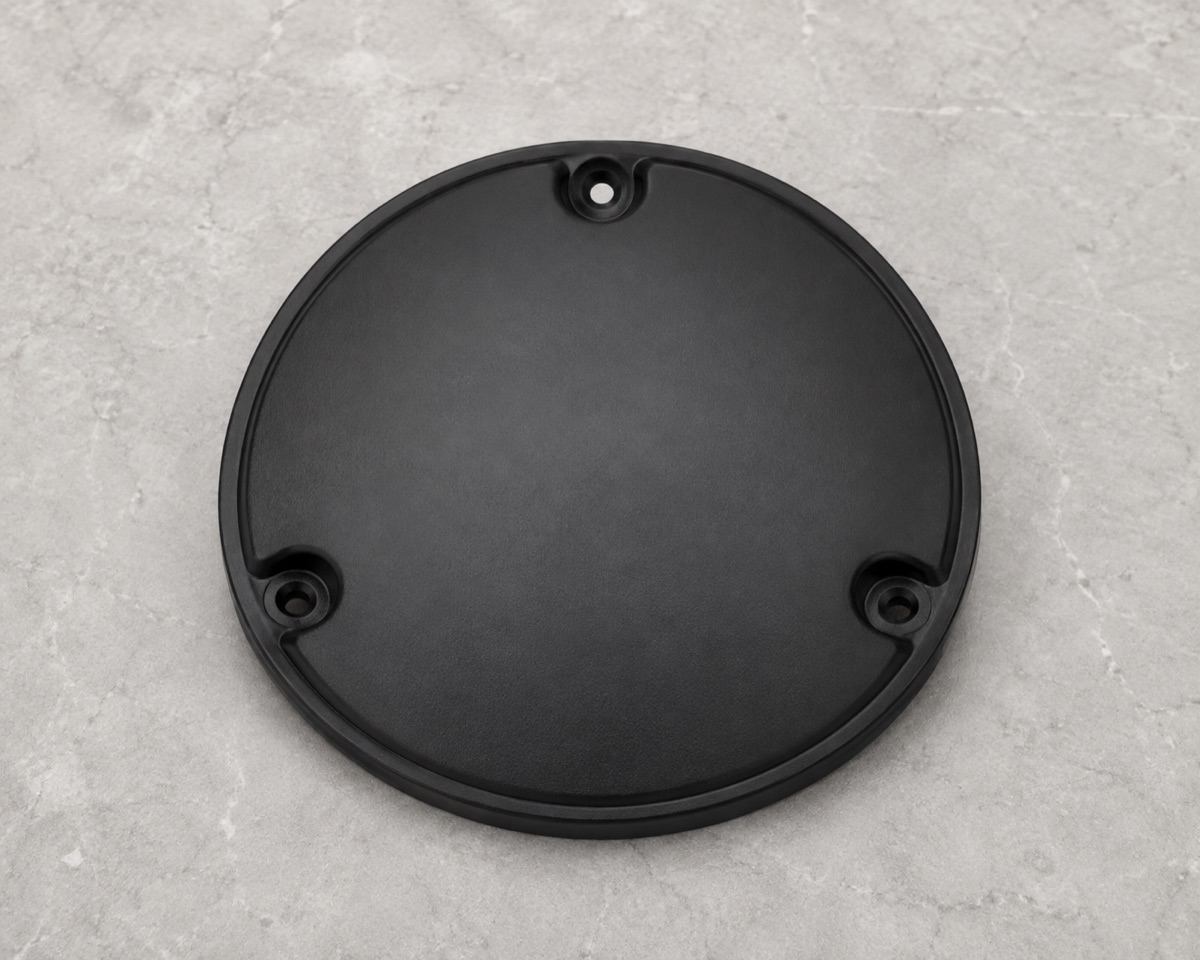

El perfil curvo, el borde delgado y las torretas deben funcionar juntos para que la cubierta cierre correctamente contra los componentes adyacentes.
Paredes Delgadas Y Torretas Generan Un Riesgo Combinado
Las paredes curvas delgadas pueden relajarse después del mecanizado o del acabado. Las torretas concentran rigidez y fuerza de apriete, de modo que una posición inestable o una altura desigual puede llevar deformación hasta la cara estética.
La sujeción ligera, el apoyo distribuido y la retirada gradual de material ayudan a limitar tensiones. El acabado de los agujeros también debe ser suave: un chaflán excesivo reduce la altura útil o deja un borde blanquecino sobre el ABS negro.
La Ruta Debe Responder Al Objetivo Del Prototipo
Para una prueba de ajuste, la prioridad es el contorno, el borde de localización, el patrón de torretas y la junta de contacto. Si la misma muestra servirá para evaluar el aspecto, hay que acordar brillo, textura, color y resistencia al rayado antes del acabado.
El ABS negro puede utilizar color en masa o recibir recubrimiento y textura adicionales. Cada opción cambia plazo, uniformidad, durabilidad y coste; una nota de acabado metálico no debe trasladarse sin más a una cubierta plástica.
Inspeccionar Cerca Del Estado Real De Montaje
Medir solo la distancia entre agujeros no predice el ajuste. La inspección incluye contorno curvo, altura del borde, espesor, posición y altura de torretas, alabeo libre, arañazos y blanqueamiento por tensión.
Una fijación simulada aporta evidencia adicional. La cubierta se aprieta ligeramente con un patrón representativo y se revisan levantamiento del borde, junta desigual o deformación visible.

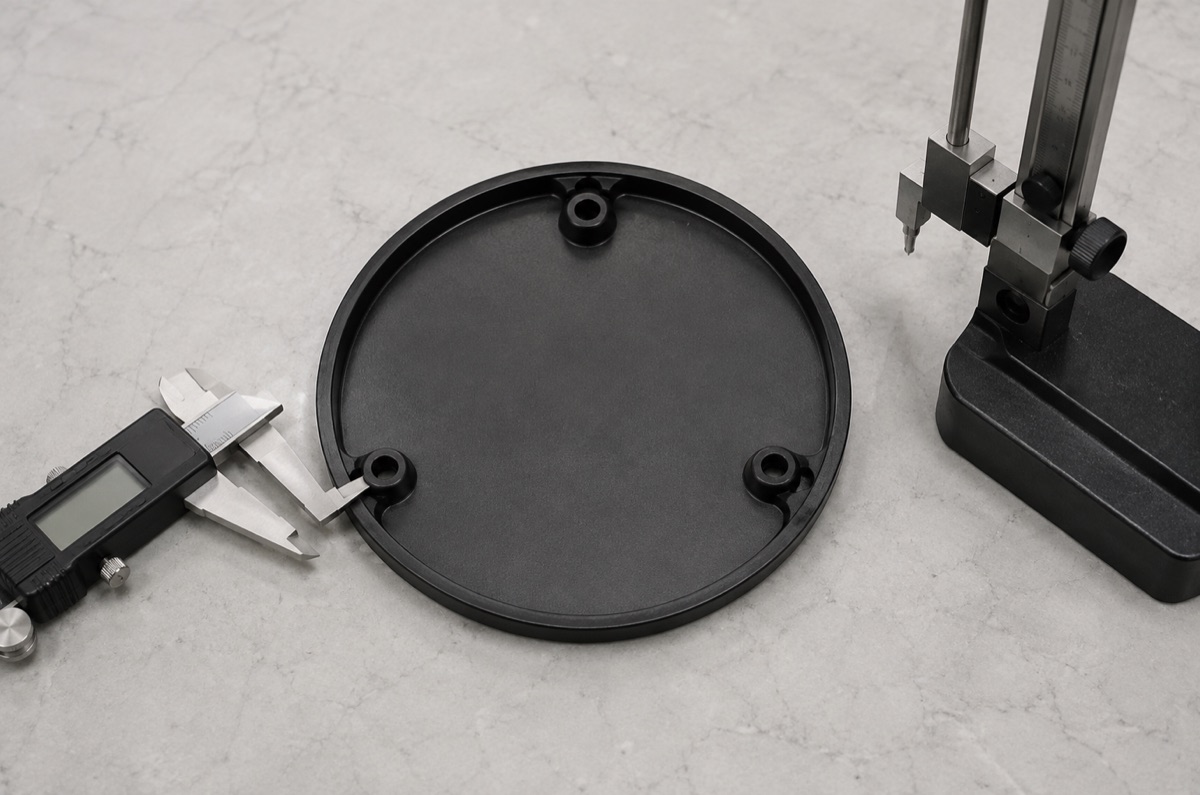

Antes de la prueba de montaje se revisan posición y altura de las torretas, espesor de pared, alabeo y perfil del borde en estado libre.
Plazo Y Protección De La Superficie
Los prototipos de carcasas curvas ABS suelen evaluarse en 4 a 7 días laborables y los lotes pequeños en unos 7 a 12 días. Las muestras de pintura, aprobación de textura o ensayos de rayado pueden ampliar el calendario.

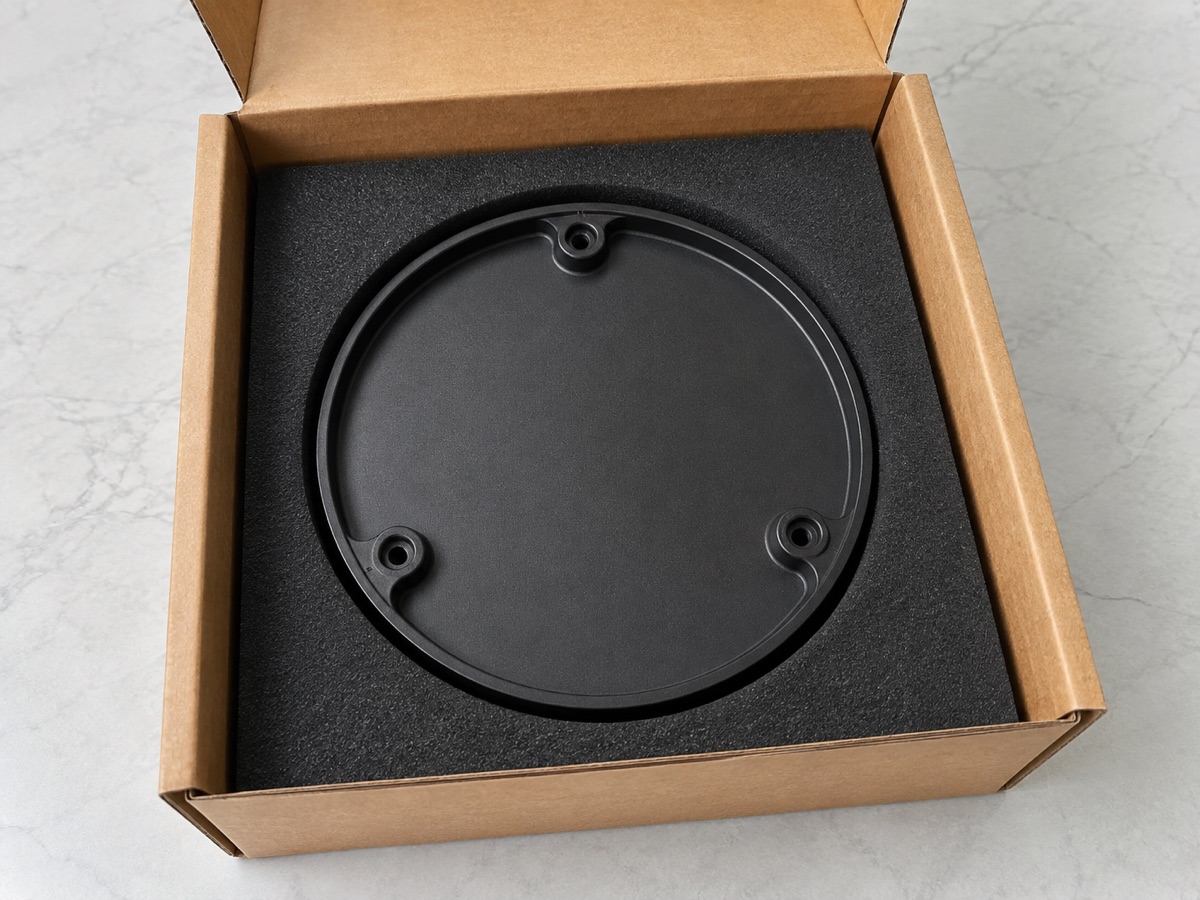

Cada pieza se fija en espuma sin cargar la cara curva ni el perímetro delgado. El espacio alrededor de las torretas reduce el riesgo de grietas o deformación, y la limpieza final protege la primera impresión del cliente.
La espuma sostiene la pieza sin cargar la cara estética curva, el borde delgado ni las torretas durante el transporte.
Resumen del caso
Este caso demuestra que la inspección dimensional es solo el comienzo. La entrega fiable exige controlar contorno curvo, torretas, holgura de montaje y aspecto negro como un único objetivo, y conservarlo mediante el embalaje.
FAQ
¿Por qué conviene revisar una cubierta ABS atornillada?
La altura de las torretas y la fuerza de los tornillos pueden deformar una cubierta delgada. Una fijación simulada revela levantamientos y variaciones de junta que no aparecen en estado libre.
¿Qué dimensiones son prioritarias en una carcasa curva de ABS?
Normalmente se controlan el contorno de montaje, borde de localización, posición y altura de torretas, espesor, alabeo y junta visible con las piezas vecinas.
¿Debe definirse el acabado negro antes del prototipo?
Sí. Color en masa, recubrimiento, textura y mate cambian el aspecto, la resistencia al rayado, el plazo y el coste.
