Repräsentatives vorgeschlagenes Blendengehäuse

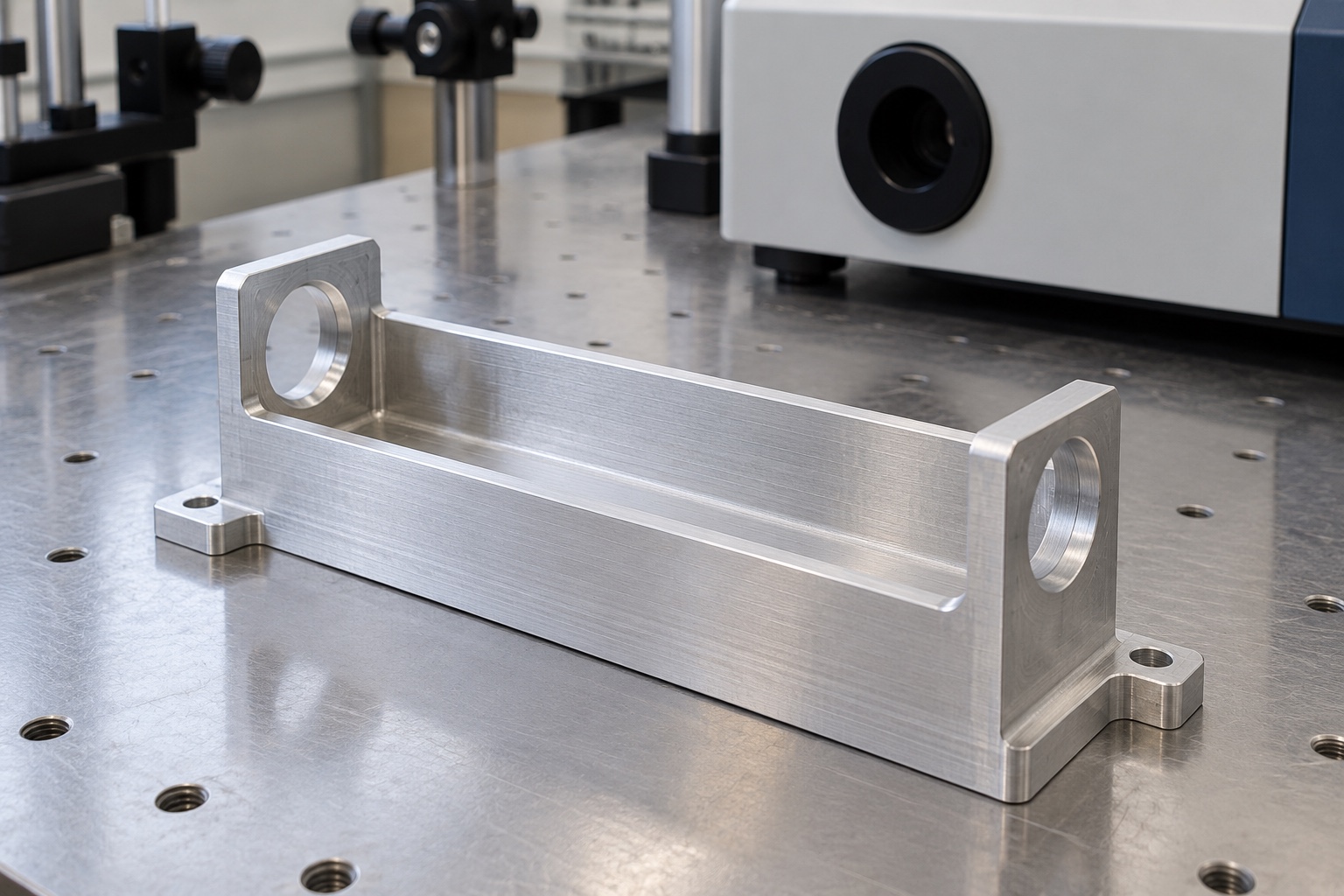

In diesem Beispiel wird ein vorgeschlagener einteiliger optischer Blendenkörper aus 6061-Aluminium mit offener Oberseite, Innenkanal, kreisförmigen Endöffnungen und externen Befestigungsmöglichkeiten für Diagnosegeräte betrachtet. Es veranschaulicht einen möglichen Fertigungsablauf, nicht eine tatsächliche Lieferung an den Kunden oder ein validiertes optisches System. Die Bilder zeigen Geometriekonzepte und nicht erreichte Abmessungen oder Leistungsergebnisse. Für die endgültige Innengeometrie, den Materialzustand, die Abdeckungsschnittstellen und den Oberflächenprozess wären genehmigte Projektdokumente erforderlich. Für die vorgeschlagene Komponente werden weder Streulichtunterdrückung, Detektorgenauigkeit, erreichte Toleranz, Zertifizierung noch validierte Leistung medizinischer Geräte beansprucht.
Öffnungs- und Montageunterlagen prüfen
Der vorgeschlagene Auftrag würde mit kontrollierten Komponentenzeichnungen und -modellen, genehmigten Aperturreferenzen, passenden Optikinformationen und der tatsächlichen Abdeckungsanordnung beginnen. Der Lieferant würde funktionale Öffnungen von Montagezugängen und kosmetischen Bereichen unterscheiden. Fehlende Informationen zu Innenecken, Abdeckungsabstand oder Messzugang werden zur schriftlichen Klärung zurückgesandt, bevor die Kostenkalkulation und die Routenplanung abgeschlossen werden. Ein abgelöstes optisches Muster würde nicht das komplette Schnittstellenpaket ersetzen. Der Kaufumfang würde die maßliche Fertigung, optionale Montageversuche und jede separate optische oder gerätebezogene Bewertung unterscheiden, die dem verantwortlichen Designprogramm zugewiesen ist.
Aluminium und Materialzustand erhalten
Die Materialbestellung würde das genehmigte 6061-Material, den Zustand, die Form und die Dokumentation angeben. Die Material-Chargen-Identität bleibt bei den Rohlingen während der Bearbeitung, Endbehandlung und Verpackung erhalten. Ein ähnlich aussehendes Aluminiumteil würde keine Gleichwertigkeit begründen. Der Lieferant würde die Bearbeitungszugabe und den Unterstützungsbedarf für den länglichen offenen Hohlraum prüfen. Für jede vorgeschlagene Substitution oder Bestandsänderung wäre vor der Produktion eine Genehmigung erforderlich. Die Materialbezeichnung wäre weiterhin ein Design-Input und keine allgemeine Aussage zur optischen Eignung, Reinigungskompatibilität, Korrosionsleistung oder medizinischen Zertifizierung für das gesamte Diagnoseinstrument.
Stabile Funktionsbezüge herstellen
Eine frühe Bearbeitung würde die Montageebene und die Positionierungsreferenzen festlegen, die für spätere Hohlraum- und Öffnungsoperationen benötigt werden. Die Werkstückhalterung würde eine breite Unterstützung bieten, ohne dünne Wände in eine scheinbar korrekte Position zu zwingen. Späne an den Kontakten der Vorrichtung würden vor jeder Referenzübertragung kontrolliert. Die Route würde berücksichtigen, wie sich die interne Materialentfernung auf die Steifigkeit des Teils auswirkt. Zwischenkontrollen könnten den Ablauf bestätigen, ersetzen aber nicht die Endabnahme. Das angestrebte Ergebnis wäre eine wiederholbare Geometrie im spezifizierten Zustand und nicht ein einziges korrekt aussehendes Muster, das durch eine übermäßige Spannlast in Form gehalten wird.
Kanal und freigegebene Übergänge bearbeiten
Der offene Hohlraum würde anhand der kontrollierten Geometrie erstellt, einschließlich festgelegter Wandbeziehungen und interner Übergänge. Der Zugang zum Fräser und die Eckenradien würden vor der Herstellung überprüft, damit sie nicht zu undokumentierten Abweichungen werden. Eine vorgeschlagene Erleichterung müsste einer Entwurfsgenehmigung bedürfen, wenn dadurch die interne Hülle geändert würde. Der Lieferant würde kein Material entfernen, um es an ein nicht genehmigtes optisches Muster anzupassen. Jede akzeptierte Überarbeitung würde in das Modell, die Zeichnung und den Prüfplan einfließen, wodurch der Unterschied zwischen Herstellbarkeitsempfehlung und einer autorisierten Änderung an der optischen und mechanischen Schnittstelle des Diagnoseinstruments gewahrt bleibt.
Öffnungen auf Einbaubezüge beziehen
Die Endöffnungen würden sich auf die Montagereferenzen und untereinander beziehen, wie in der Zeichnung definiert. Der Prozess würde diese Beziehungen durch erforderliche Einstellungen bewahren, anstatt nur zwei geeignete Durchmesser zu prüfen. Der Lieferant würde aus einem Lichtstrahlfoto oder einem von Hand eingefügten losen Teil nicht auf eine akzeptable Ausrichtung schließen. Die Auswahl der Methode hängt von der tatsächlichen Geometrie, dem Zugang und den genehmigten Anforderungen ab. Ein Maßbericht würde sich mit der fertigen Aperturkonfiguration befassen, während jede optische Bewertung eine separat definierte Aktivität mit eigenen Montage-, Bedingungen- und Akzeptanzkriterien bleiben würde.
Abdeckungs- und Befestigungsschnittstellen
Montagelaschen, Abdeckungskontakte und alle spezifizierten Befestigungsmerkmale folgen der genehmigten Montageanordnung. Die Überprüfung würde den Zugang zum Werkzeug, den Sitz der Schraubenköpfe und die Abstände zu benachbarten Komponenten umfassen. Abweichungen zwischen Modell und Zeichnung würden vor Produktionsentscheidungen behoben. Der Lieferant würde Lochaustritte und verborgene Kontaktbereiche untersuchen und nicht nur sichtbare Außenflächen. Eine akzeptierte Prototypenänderung würde dokumentiert, bevor mit der Wiederholungsfertigung begonnen wird. Eine Anweisung des Bedieners, eine Abdeckung abzukratzen oder ein Teil mit Gewalt an seinen Platz zu bringen, würde weder eine kontrollierte Produktionsschnittstelle noch ein angemessenes Abnahmeprotokoll darstellen.
Freigegebener Oberflächenzustand
Wenn der Entwurf ein dunkles Finish oder eine andere Behandlung erfordert, werden Maskierung, Dokumentation und Endzustandsprüfungen im Voraus vereinbart. Die Abbildungen des blanken Metalls geben keinen Aufschluss über die endgültige optische Beschichtung. Kontaktflächen oder Öffnungen würden keine ungenehmigte Behandlung erfahren, nur um ein einheitliches Erscheinungsbild zu schaffen. Durch die Kantenbearbeitung bleibt die erforderliche Geometrie erhalten. Das Beispiel erhebt keinen Anspruch darauf, dass die Farbe optische Absorption, Reinheit oder chemische Verträglichkeit zeigt. Ein geänderter Prozess würde anhand der akzeptierten Konfiguration überprüft und nicht in eine Lieferantenpräferenz übernommen, die die Komponentenschnittstelle oder unterstützende Beweise ändern könnte.
Rückverfolgbare Erstmusterprüfung
Der Bericht würde die Zeichnungsrevision, die Materialcharge und die nummerierten Anforderungen identifizieren, einschließlich relevanter Öffnungen, Hohlraumgeometrie und Montagebeziehungen. Es würde Inspektionsmethoden, Auflagebedingungen und den endgültigen Behandlungszustand aufzeichnen. Es werden keine numerischen Ergebnisse bereitgestellt, da für dieses repräsentative Beispiel keine hergestellten Muster oder Prüfprotokolle vorliegen. Material- und Maßnachweise könnten die Akzeptanz innerhalb des Umfangs der gekauften Komponenten unterstützen. Ohne die separate Bewertung der gesamten installierten optischen Konfiguration und ihrer Betriebsbedingungen durch das verantwortliche Programm könnten keine Lichtunterdrückung, photometrische Genauigkeit oder klinische Eignung festgestellt werden.
Optionaler Montageversuch
Bei einem begrenzten Versuch könnten die Einfügung, der Sitz der Abdeckung und der vereinbarte Zugang bzw. die Freiräume mit identifizierten zugelassenen Komponenten überprüft werden. Das Verfahren würde die Korpus-, Abdeckungs- und Paarungsrevisionen aufzeichnen. Es würde nicht als optische Qualifikation bezeichnet werden, es sei denn, diese Bewertung würde unabhängig definiert und durchgeführt. Unerwarteter Kontakt würde dokumentiert, bevor der Hohlraum, die Öffnung oder die Abdeckung gewechselt wird. Ohne genehmigte Unterlagen und entsprechende Prüfung würde ein handmontiertes Muster nicht zum Produktionsstandard werden. Die Ergebnisse würden nicht automatisch auf eine andere Beschichtung, einen anderen Detektor oder eine andere Beleuchtungsanordnung übertragen werden, die zufällig einen ähnlichen Gehäuseumriss verwenden.
Öffnungen und Innenkanal schützen
Transportstützen würden die Basis- und Montagebereiche lokalisieren, ohne dünne Wände zu belasten. Getrennte Fächer würden Stöße und Reibung an Öffnungen, Deckelkontakten und Hohlraumoberflächen verhindern. Verpackungsmaterialien passen zum vereinbarten Reinigungsumfang und vermeiden unzulässige Rückstände. Gewöhnliche Schutzbeutel würden weder eine sterile Versorgung noch eine quantifizierte optische Sauberkeit anzeigen. Für jedes spezifische Sauberkeitskriterium gibt es eine vereinbarte Überprüfungsmethode. Aufzeichnungen über Materialcharge, Fertigstellung und Revision würden der Sendung beiliegen, sodass der Empfänger die akzeptierte Konfiguration beibehalten und sie von einem Prototyp, einem Testmuster oder einer früheren internen Revision unterscheiden kann.
Nachbestellungen an die Freigabe binden
Das Nachbestellungspaket würde die Zeichnungsrevision, den Materialzustand, die Öffnungs- und Abdeckungsdokumente, den Oberflächenprozess, die Inspektionsmethode und den Verpackungsumfang beibehalten. Autorisierte Prototypenänderungen würden explizit einbezogen. Der Gerätebesitzer würde geänderte Optiken, Beschichtungen oder Installationsbedingungen überprüfen, bevor er frühere Beobachtungen wiederverwendet. Dieses repräsentative Beispiel bietet einen strukturierten Einkaufsrahmen für einen diagnostischen optischen Körper: Definieren Sie die internen Schnittstellen, unterstützen Sie die sich ändernde Geometrie und liefern Sie nachverfolgbare Beweise. Dadurch werden optische Leistung, Messgenauigkeit und vollständige Validierung medizinischer Geräte von nicht unterstützten Behauptungen über eine individuell bearbeitete Aluminiumkomponente getrennt.
Technischer Herstellerhinweis: www.thorlabs.com.
FAQ
Ist dies ein ausgeliefertes und optisch qualifiziertes Kundenprojekt?
Nein. Es handelt sich um ein repräsentatives CNC-Fertigungsbeispiel für eine vorgeschlagenes Gehäuse. Es wird kein tatsächlicher Kundenversand, erreichte Toleranz, Lichtunterdrückungsergebnis, Detektorgenauigkeit, Zertifizierung oder vollständige Validierung medizinischer Geräte behauptet, und die Bilder sind veranschaulichende Konzepte.
Was definiert die Anforderungen an die Öffnungen?
Genehmigte optische und mechanische Schnittstellendokumente definieren die Geometrie, Montagehinweise und relevante Beziehungen. Ein loses Muster, ein isolierter Durchmesser oder ein Foto eines Strahls liefern keine vollständige Produktionsspezifikation und legen keine endgültige optische Anordnung fest.
Was würde der Erstmusterbericht nachweisen?
Es würde vereinbarte Zeichnungsmerkmale, Materialidentität, Prüfmethoden und Endzustandsreferenzen dokumentieren. Es allein würde weder die Unterdrückung von Streulicht, noch die photometrische Genauigkeit, die optische Sauberkeit oder die Leistung des zusammengebauten Diagnoseinstruments als medizinisches Gerät belegen.
Legt die abgebildete Silberoberfläche das endgültige Finish fest?
Nein. Die Bilder veranschaulichen die Geometrie. Eventuell erforderliche Beschichtungen, Maskierungen, Dokumentationen und Endzustandsprüfungen müssen gesondert genehmigt werden. Farbe oder Aussehen beweisen nicht die spezifizierte optische Reaktion oder Kompatibilität mit der tatsächlichen Betriebs- und Reinigungsumgebung.
Kann der Sitz der Abdeckung vor Lieferung geprüft werden?
Ja, unter Verwendung identifizierter Teile, eines schriftlichen Verfahrens und ausdrücklich vereinbarter Sitz-, Zugangs- oder Abstandskontrollen. Der Test bleibt von der Qualifizierung auf optischer und Geräteebene getrennt, es sei denn, diese Aktivitäten werden unabhängig für die gesamte Konfiguration spezifiziert, autorisiert und dokumentiert.
Welche Änderungen sind vor einer Wiederholungsfertigung zu prüfen?
Überprüfen Sie die Aperturgeometrie, Hohlraumübergänge, Abdeckung, Optik, Material, Endprozess und Montagebedingungen. Behalten Sie genehmigte Revisionen und Beweise bei, anstatt frühere Montage- oder optische Schlussfolgerungen automatisch auf eine geänderte Diagnosekonfiguration zu übertragen.
