Eine beispielhafte nicht medienberührte Halterung

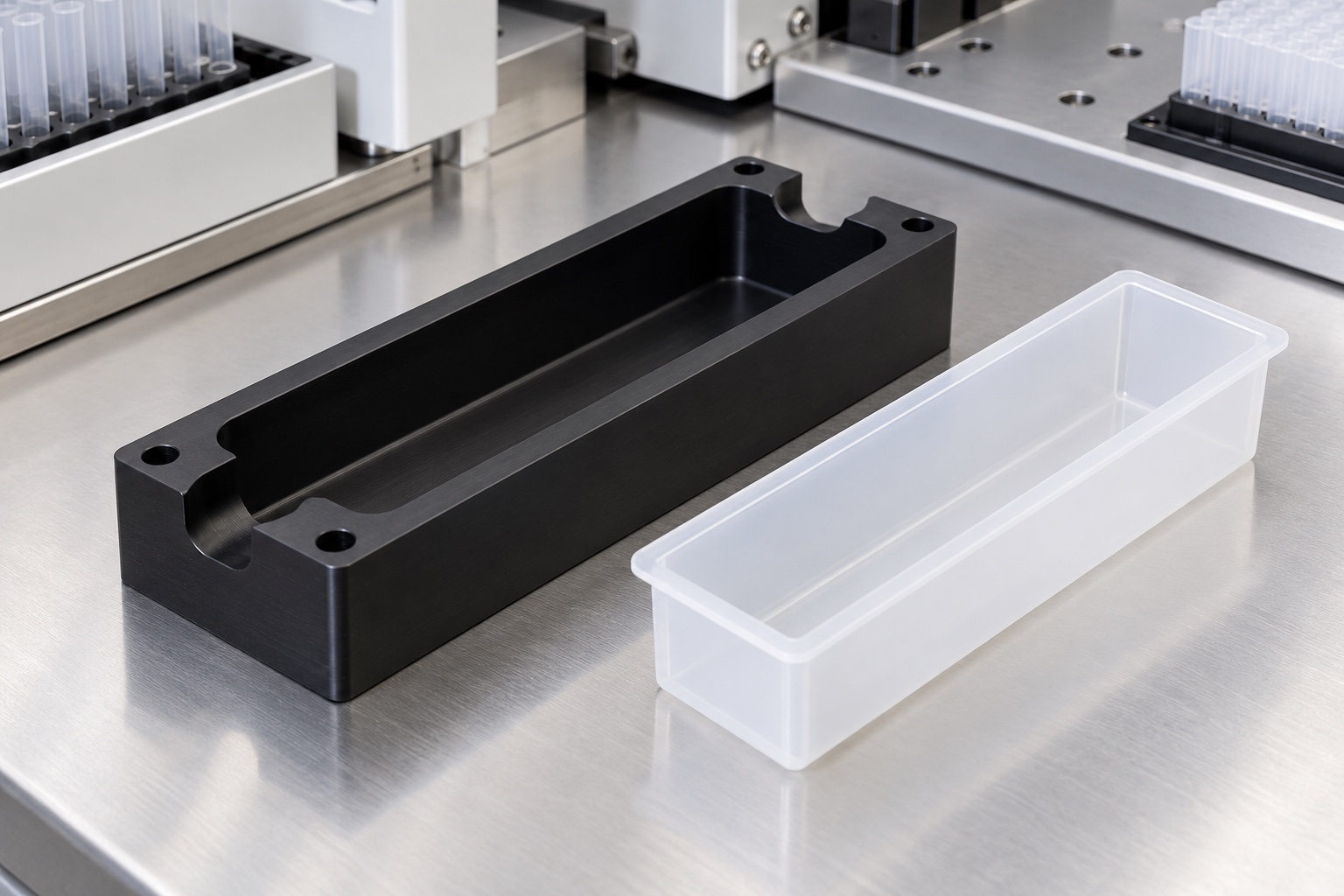

In diesem Beispiel wird ein vorgeschlagener schwarzer POM-Halter mit einem länglichen offenen Hohlraum, Handhabungsausschnitten und Löchern für die Gerätemontage betrachtet. Es würde ein zugelassenes Reagenzreservoir außerhalb des vorgesehenen Flüssigkeitswegs in einem diagnostischen Laborgerät unterstützen. Die tatsächliche Konfiguration bedarf der Bestätigung durch den Gerätebesitzer. Hierbei handelt es sich um einen repräsentativen Herstellungsplan, nicht um ein geliefertes Kundenprojekt, zertifiziertes Verbrauchsmaterial oder validierte Testkomponente. Abbildungen geben keine Messergebnisse wieder. Ohne eine kontrollierte Projektdokumentation und die für diese Behauptungen geeigneten Nachweise wird keine Kompatibilität der Reservoirmarke, keine Reinigungsqualifikation, Übertragungsgenauigkeit oder erreichte Toleranz behauptet.
Behälter- und Geräteschnittstellen prüfen
Der vorgeschlagene Auftrag würde mit der genehmigten Halterzeichnung, dem Modell, der Außengeometrie des Verbrauchsmaterials und der Anordnung der Gerätemontage beginnen. Bei der Überprüfung würde ermittelt werden, welche Regionen das Reservoir unterstützen und welche eine seitliche Lage oder Freiraum bieten. Die Containerkapazität kann nicht als Ersatz für die Außenabmessungen und zulässigen Abweichungen verwendet werden. Eine physische Leerprobe könnte die Diskussion unterstützen, wenn sie identifiziert und genehmigt wird. Fehlende Angaben zur Flanschunterstützung, zum Bodenkontakt oder zum Ausbauzugang würden schriftlich geklärt, bevor sich der Lieferant zu einem Kostenvoranschlag, einer Herstellungsroute oder einem Anpassungsversuchsumfang verpflichtet.
Das POM-Rohmaterial identifizieren
In der Materialbestellung würden die zugelassene POM-Qualität und die erforderliche Dokumentation angegeben, anstatt sich auf die schwarze Farbe als Identifikation zu verlassen. Rohstoff- und Chargeninformationen bleiben durch die Bearbeitung und Verpackung mit den Rohlingen verbunden. Ein vorgeschlagener Ersatz müsste vor der Verwendung überprüft werden. Das Ausrüstungsprogramm würde die Eignung für den tatsächlichen Reinigungsprozess und die Umweltbelastung bestimmen. Der Bearbeitungslieferant würde die genehmigte Materialidentität bewahren und die erforderliche Geometrie herstellen, würde diesen Beweis jedoch nicht als biologische Bewertung, Anspruch auf sterile Versorgung oder Qualifizierung des gesamten Diagnoseinstruments darstellen.
Eine lange Tasche geeignet abstützen
Die Route würde beim Öffnen des inneren Hohlraums ausreichend Halt bieten. Der Werkstückhaltedruck würde so gesteuert, dass die Seitenwände beim Einspannen nicht in eine scheinbar korrekte Form gezwungen würden. Späne und Polymerreste an den Aufspannkontakten würden vor der Referenzübertragung beseitigt. Zwischenkontrollen könnten vor der Endbearbeitung ein Problem aufdecken, ersetzen aber nicht die Prüfung des fertigen Teils. Nach erheblichem Materialabtrag überprüft der Lieferant den freigegebenen Zustand dort, wo die Zeichnung dies erfordert. Dies würde dazu beitragen, einen wiederholbaren Prozess zu schaffen, anstatt einen Halter zu verwenden, der nur seinem Modell innerhalb der Vorrichtung entspricht.
Gerätemontagebezüge übertragen
Die genehmigte Montageebene und die Positionierungsmerkmale legen fest, wie der Halter während der späteren Bearbeitung und Messung positioniert wird. Die Sitzflächen des Hohlraums würden sich auf diese Referenzen und nicht auf eine beliebige Kante des Rohlings beziehen. Sollte eine Setup-Änderung notwendig sein, wird die Übertragung dokumentiert und überprüft. Die Route würde den Einbauort von der Fertigteilannahme unterscheiden. Eine Vorrichtung kann einen nützlichen Produktionszustand ermitteln, sie allein kann jedoch nicht beweisen, dass jeder Halter die erforderliche Hohlraumhöhe, Position und Beziehung zur Gerätemontageschnittstelle aufweist.
Tasche und Eckfreiräume bearbeiten
Der Werkzeugweg der Kavität folgt der in der Zeichnung definierten Kontur, der Sitzgeometrie und den zulässigen Innenradien. Der Werkzeugzugang würde vor der Produktion überprüft, sodass alle notwendigen Erleichterungen genehmigt werden könnten und nicht in einer Werkstattänderung versteckt werden müssten. Der Lieferant würde die erforderlichen Stützbereiche beibehalten, während er die Tasche fertigstellt. Ein glatter Hohlraumboden würde nicht ausreichen, wenn der Behälter eine Ecke berühren würde, bevor er seinen vorgesehenen Sitz erreicht. Zwischenmessungen würden sich auf relevante Merkmale konzentrieren und die Endkontrolle würde die fertigen Beziehungen unter den vereinbarten Bedingungen überprüfen, anstatt sich auf ein visuell überzeugendes Passfoto zu verlassen.
Ausschnitte und Montagebohrungen fertigstellen
Handhabungsausschnitte könnten bearbeitet werden, ohne dass die erforderliche Stütze entfernt oder ein unkontrollierter scharfer Übergang erzeugt werden müsste. Montagelöcher und etwaige spezifizierte Senkungen folgen der genehmigten Geräteschnittstelle. Die Überprüfung umfasst den Zugang zu den Befestigungselementen und die Möglichkeit, den Behälter mit der tatsächlich installierten zugelassenen Hardware einzusetzen oder zu entfernen. Ein Lieferant würde einen Ausschnitt nicht ohne weiteres vergrößern, um ein Probemuster unterzubringen. Jede Konstruktionsänderung würde in der genehmigten Revision aufgezeichnet und die betroffenen Zeichnungsmerkmale blieben im Prüfplan und in der Wiederholungsproduktionskonfiguration nachvollziehbar.
Anhaftendes Material kontrolliert entfernen
Beim Endbearbeitungsprozess werden Tascheneingänge, untere Übergänge, Ausschnittkanten und Lochausgänge auf anhaftendes Polymermaterial überprüft. Beim Entfernen würde die spezifizierte Geometrie erhalten bleiben, anstatt sich auf uneingeschränktes Schaben oder Polieren zu verlassen. Eine glänzende Oberfläche führt nicht automatisch zu einer akzeptablen Textur oder einem akzeptablen Kontaktzustand. Die Reinigung würde den dokumentierten Material- und Kaufanforderungen entsprechen, ohne dass ein nicht zugelassenes Lösungsmittel oder eine Wärmebehandlung erforderlich wäre. Der Lieferant würde vor jedem Passversuch lose Fremdkörper aus dem Hohlraum fernhalten. Eine beschädigte Sitzfläche würde als Komponentenproblem behandelt und nicht durch die Vorlage einer sauberen Verpackung verdeckt werden.
Einen merkmalsbezogenen Prüfbericht erstellen
Der erste Teilbericht würde die Zeichnungsrevision, das Los und die nummerierten Anforderungen angeben. Es würde sich um das relevante Hohlraumprofil, die Sitzhöhe, den Eckabstand und die Montageverhältnisse kümmern. Die Unterstützungs- und Messbedingungen würden aufgezeichnet, einschließlich aller erforderlichen Umgebungsbedingungen. Es wird kein numerisches Ergebnis angegeben, da in diesem Beispiel keine hergestellte Probe oder Messaufzeichnung geliefert wird. Die vorgeschlagenen Nachweise würden die Akzeptanz der gekauften mechanischen Komponente unterstützen. Es würde weder die Reinheit des Reservoirs noch die Genauigkeit des Instrumententransfers noch die Leistung eines von der gesamten Ausrüstung durchgeführten Diagnoseverfahrens feststellen.
Den Versuch mit leerem Behälter vereinbaren
Eine separat definierte Demonstration könnte identifizierte, genehmigte leere Behälter verwenden, um das Einsetzen, den Sitz und die Entfernung zu überprüfen. Sein Verfahren würde die Fassungsversion, die Identität des Verbrauchsmaterials und alle relevanten Montageteile aufzeichnen. Das Ergebnis kann nicht als Liquid-Handling- oder Sterilitätsvalidierung bezeichnet werden. Wenn die Probe nicht eingesetzt werden konnte, dokumentierte das Team den Kontaktort, bevor es den Halter wechselte oder eine Überprüfung des Verbrauchsmaterials anforderte. Die manuelle Anpassung eines Exemplars würde kein kontrolliertes Produktionsdesign begründen. Für jede akzeptierte Änderung wären vor einer erneuten Herstellung eine aktualisierte Dokumentation und entsprechende Prüfkriterien erforderlich.
Die Tasche beim Transport schützen
Die Verpackung würde die Halter trennen und den Hohlraum, die Ausschnitte und die Positionierungsmerkmale vor Reibung oder Stößen schützen. Der vereinbarte Reinigungsumfang wird genau angegeben; Gewöhnliche Transportschutzverpackungen würden nicht als Sterilgut dargestellt. Etiketten und Identifikation bleiben mit der Charge verbunden, ohne Rückstände auf funktionellen Oberflächen zu hinterlassen. Sofern eine quantitative Sauberkeitsanforderung galt, würde deren Nachweis separat erworben und dokumentiert. Der Empfänger benötigt außerdem eine praktische Möglichkeit, den Halter zu entfernen, ohne dünne Kanten einzuklemmen oder Schmutz einzuschleppen, anstatt sich ausschließlich darauf zu verlassen, wie ordentlich die verpackte Komponente aussieht.
Die freigegebene Behälterkonfiguration erhalten
Der Nachbestellungsdatensatz würde die Fassungsversion, die POM-Qualität, die Verbrauchsmaterialschnittstelle, die Montagekonfiguration, die Prüfmethode und den Verpackungsumfang enthalten. Autorisierte Prototypänderungen würden explizit integriert und nicht in einem Werkstattmuster belassen. Ein geänderter Behälterflansch, eine geänderte Bodenkontur oder ein geänderter zugelassener Lieferant könnte eine erneute Überprüfung der Schnittstelle erforderlich machen, selbst wenn das Nennvolumen gleich bleibt. Dieses repräsentative Beispiel bietet einen strukturierten Einkaufsansatz für Diagnosegeräteunterstützungen. Es definiert, was durch CNC-Fertigung und Maßnachweise nachgewiesen werden kann, während die Reagenzienkompatibilität, die Flüssigkeitshandhabungsleistung und die Qualifikation medizinischer Geräte dem verantwortlichen Programm und seinen separaten Nachweisanforderungen überlassen werden.
Technischer Herstellerhinweis: lifesciences.tecan.com.
FAQ
Ist dies eine tatsächliche Kundenlieferung?
Nein. Es handelt sich um ein repräsentatives Herstellungsbeispiel. Es wird kein Anspruch auf Kundenlieferung, gemessene Toleranzerfüllung, Zertifizierung oder Testleistung erhoben, und die Bilder veranschaulichen eher Konzepte als fertige Produktionsnachweise.
Welche Werkstoffinformationen benötigt die Bestellung?
Geben Sie die genehmigte POM-Sorte, die Rohmaterialform und die Rückverfolgbarkeitsdokumentation an. Das schwarze Erscheinungsbild ist kein Beweis für Qualität oder Eignung und ein Ersatz muss vor der Produktion überprüft werden.
Welche Taschenmerkmale würden geprüft?
Die Zeichnung definiert Kontur, Sitzhöhe, Eckfreiraum und Beziehungen zu den Gerätemontagebezügen. Ein einzelner Taschenbreitenwert ist keine vollständige Prüfung der Auflageschnittstelle.
Darf die Tasche für ein Muster ausgeschabt werden?
Nur innerhalb eines genehmigten Prozesses und Zeichnungsgrenzen. Eine Geometrieänderung erfordert eine Genehmigung, eine aktualisierte Dokumentation und eine entsprechende Prüfung, bevor sie zum Wiederholungsproduktionsstandard werden kann.
Was umfasst der optionale Versuch mit leerem Behälter?
Nur die vereinbarten Einführ-, Einbau- und Entnahmekontrollen unter Verwendung identifizierter Komponenten. Es stellt keine Reagenzkompatibilität, Sterilität, Übertragungsgenauigkeit oder die diagnostische Leistung des zusammengebauten Instruments dar.
Was ist bei einer Nachbestellung zu prüfen?
Bestätigen Sie die Version des Halters, das Material, die Geometrie des Verbrauchsmaterials, die Montageanordnung und den Inspektionsumfang. Überprüfen Sie autorisierte Prototypänderungen und alle geänderten Reinigungs- oder Verpackungsanforderungen, bevor Sie die frühere Konfiguration wiederholen.
