Soporte de POM negro para depósito de reactivos: ejemplo CNC

Un soporte representativo sin contacto con el fluido

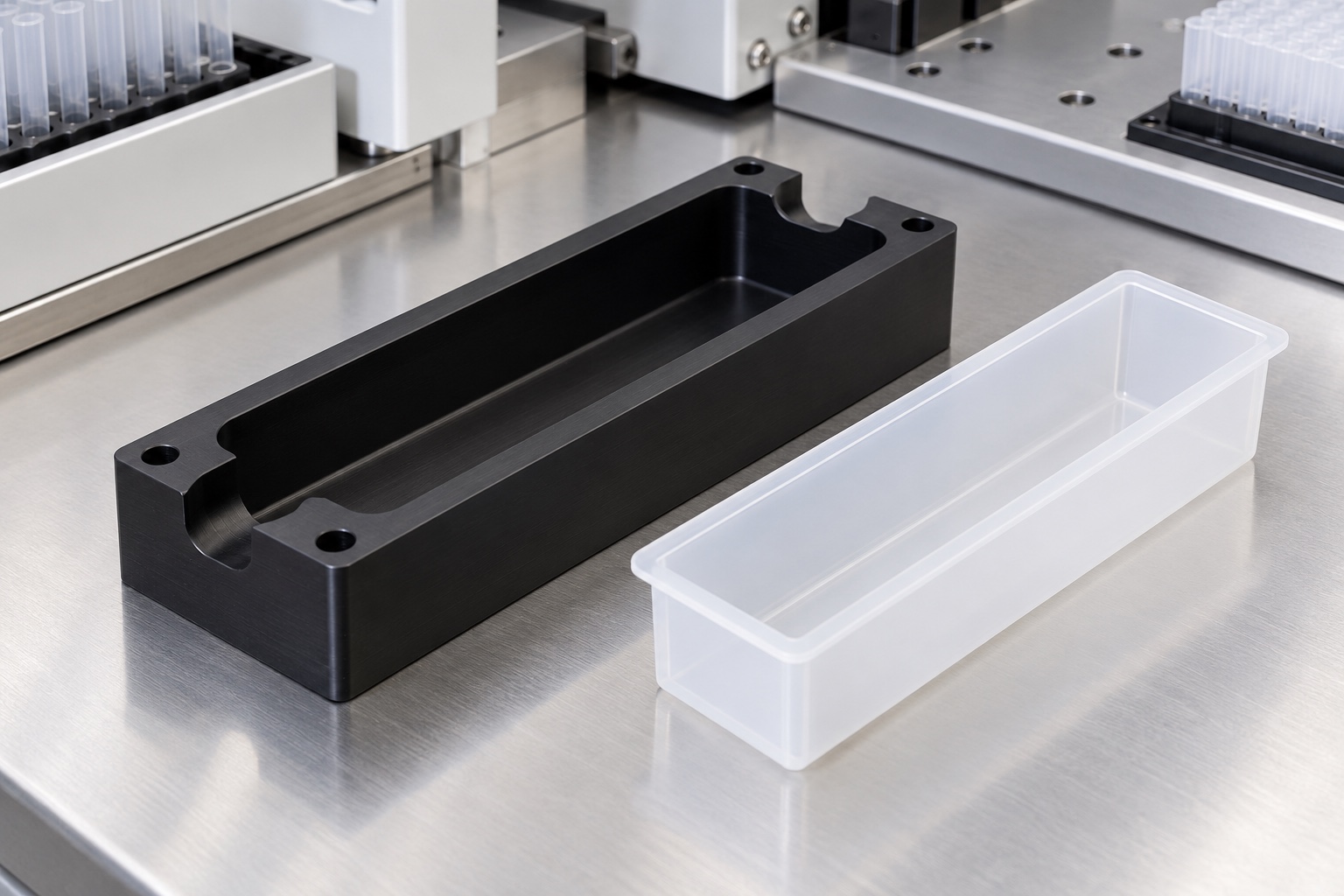

Este ejemplo considera un soporte de POM negro propuesto con una cavidad abierta alargada, recortes para manipulación y orificios de montaje de equipos. Sostendría un depósito de reactivo aprobado fuera de la ruta de fluido prevista en un instrumento de laboratorio de diagnóstico. La configuración real necesitaría confirmación por parte del propietario del equipo. Este es un plan de fabricación representativo, no un proyecto entregado al cliente, un consumible certificado o un componente de ensayo validado. Las ilustraciones no proporcionan resultados de medición. No se afirma ninguna compatibilidad con la marca del depósito, calificación de limpieza, precisión de transferencia o tolerancia alcanzada sin la documentación controlada del proyecto y la evidencia apropiada para esas afirmaciones.

Revisar interfaces del depósito y del equipo

El pedido propuesto comenzaría con el plano del soporte aprobado, el modelo, la geometría exterior de los consumibles y la disposición de montaje del equipo. La revisión identificaría qué regiones sostienen el embalse y cuáles proporcionan ubicación lateral o espacio libre. La capacidad del contenedor no se utilizaría como sustituto de sus dimensiones externas y se permitiría la variación. Una muestra física vacía podría sustentar el debate si se identifica y autoriza. Los detalles faltantes sobre el soporte de la brida, el contacto inferior o el acceso de extracción se resolverían por escrito antes de que el proveedor se comprometa con una estimación de costos, una ruta de fabricación o un alcance de prueba de ajuste.

Identificar la materia prima POM

El pedido de material indicaría el grado de POM aprobado y la documentación requerida en lugar de depender del color negro como identificación. La materia prima y la información del lote permanecerían conectadas a los piezas en bruto mediante el mecanizado y el embalaje. Un sustituto propuesto requeriría revisión antes de su uso. El programa del equipo determinaría la idoneidad para el proceso de limpieza real y la exposición ambiental. El proveedor del mecanizado preservaría la identidad del material aprobado y produciría la geometría requerida, pero no presentaría esa evidencia como una evaluación biológica, una afirmación de suministro estéril o una calificación del instrumento de diagnóstico completo.

Establecer apoyo para una cavidad larga

La ruta conservaría un soporte adecuado cuando se abriera la cavidad interna. La presión de sujeción se controlaría de modo que las paredes laterales no fueran forzadas a adoptar una forma aparentemente correcta mientras estaban sujetas. Las virutas y los restos de polímero en los contactos de configuración se gestionarían antes de las transferencias de referencia. Las comprobaciones intermedias podrían revelar un problema antes del mecanizado final, pero no sustituirían la inspección de la pieza acabada. Después de una eliminación sustancial de material, el proveedor revisaría la condición sin sujeción donde el plano lo requiriera. Esto ayudaría a crear un proceso repetible en lugar de un soporte que solo coincida con su modelo dentro del dispositivo.

Transferir referencias de montaje

El plano de montaje aprobado y las características de ubicación definirían cómo se colocó el soporte durante el mecanizado y la medición posteriores. Las superficies de asiento de la cavidad estarían relacionadas con esas referencias en lugar de con un borde arbitrario del espacio en bruto. Si fuera necesario un cambio de configuración, la transferencia se documentaría y verificaría. La ruta distinguiría la ubicación del accesorio de la aceptación de la pieza terminada. Un dispositivo puede establecer una condición de producción útil, pero por sí solo no puede probar que cada soporte tenga la altura de cavidad, la posición y la relación requeridas con la interfaz de montaje del equipo.

Mecanizar cavidad y holguras de esquina

La trayectoria de la herramienta de la cavidad seguiría el contorno definido en el plano, la geometría de asiento y los radios internos permitidos. El acceso a las herramientas se revisaría antes de la producción para que cualquier alivio necesario pudiera aprobarse en lugar de ocultarse en una modificación del taller. El proveedor preservaría las regiones de soporte requeridas mientras completa el cavidad. Un suelo de cavidad liso no sería suficiente si el depósito entrara en contacto con una esquina antes de alcanzar su asiento previsto. Las mediciones intermedias se centrarían en las características relevantes y la inspección final verificaría las relaciones terminadas en las condiciones acordadas en lugar de depender de una fotografía de ajuste visualmente convincente.

Completar recortes y agujeros de montaje

Los recortes de manipulación se mecanizarían sin eliminar el soporte necesario ni crear una transición brusca incontrolada. Los orificios de montaje y los avellanados especificados seguirán la interfaz del equipo aprobada. La revisión incluiría el acceso a los sujetadores y la capacidad de insertar o quitar el depósito con el hardware aprobado real instalado. Un proveedor no ampliaría un recorte de manera informal para acomodar una muestra de prueba. Cualquier cambio de diseño se registraría en la revisión aprobada y las características de plano afectadas permanecerían rastreables en el plan de inspección y la configuración de repetición de producción.

Retirar material adherido de forma controlada

El proceso de acabado inspeccionaría las entradas de los cavidades, las transiciones inferiores, los bordes recortados y las salidas de los orificios en busca de material polimérico adherido. La eliminación preservaría la geometría especificada en lugar de depender de un raspado o pulido sin restricciones. Una superficie brillante no establecería automáticamente una textura o condición de contacto aceptable. La limpieza seguiría los requisitos documentados de material y compra, sin introducir disolventes ni tratamientos térmicos no aprobados. El proveedor mantendría los residuos sueltos fuera de la cavidad antes de cualquier prueba de ajuste. Una superficie de asiento dañada se trataría como un problema de componente y no se ocultaría presentando un paquete limpio.

Preparar un informe vinculado al plano

El informe de la primera pieza identificaría la revisión del plano, el lote y los requisitos numerados. Abordaría el perfil de la cavidad relevante, la altura del asiento, el espacio libre en las esquinas y las relaciones de montaje. Se registrarían las condiciones de soporte y medición, incluido cualquier acondicionamiento ambiental requerido. No se afirma ningún resultado numérico porque en este ejemplo no se suministra ninguna muestra fabricada ni registro de medición. La evidencia propuesta respaldaría la aceptación del componente mecánico comprado. No establecería la pureza del depósito, la precisión de la transferencia del instrumento ni la realización de un procedimiento de diagnóstico realizado por el equipo completo.

Acordar la demostración con el recipiente vacío

Una demostración definida por separado podría utilizar depósitos vacíos identificados y aprobados para comprobar la inserción, el asentamiento y la extracción. Su procedimiento registraría la revisión del soporte, la identidad de los consumibles y cualquier hardware de montaje relevante. El resultado no se describiría como una validación de esterilidad o manipulación de líquidos. Si la muestra no lograba asentarse, el equipo documentaría la ubicación del contacto antes de cambiar el soporte o solicitar una revisión del consumible. El ajuste manual de una muestra no establecería un diseño de producción controlado. Cualquier cambio aceptado necesitaría documentación actualizada y los criterios de inspección correspondientes antes de repetir la fabricación.

Proteger la cavidad en el transporte

El embalaje separaría los soportes y protegería la cavidad, los recortes y las características de ubicación del roce o el impacto. El alcance de limpieza acordado se indicará con precisión; El embalaje protector de transporte ordinario no se presentaría como suministro estéril. Las etiquetas y la identificación permanecerían asociadas al lote sin añadir residuos a las superficies funcionales. Si se aplicara un requisito de limpieza cuantitativo, su verificación se compraría y documentaría por separado. El destinatario también necesitaría una forma práctica de retirar el soporte sin enganchar los bordes finos ni introducir residuos, en lugar de confiar únicamente en el aspecto ordenado del componente empaquetado.

Mantener el consumible de referencia aprobado

El registro de pedidos repetidos conservaría la revisión del soporte, el grado de POM, la interfaz del consumible, la configuración de montaje, el método de inspección y el alcance del embalaje. Los cambios de prototipo autorizados se incorporarían explícitamente en lugar de dejarse en una muestra de taller. Un cambio en la brida del depósito, el contorno del fondo o el proveedor aprobado podrían requerir otra revisión de la interfaz incluso si el volumen nominal sigue siendo el mismo. Este ejemplo representativo proporciona un enfoque de compra estructurado para soportes de equipos de diagnóstico. Define lo que la fabricación CNC y la evidencia dimensional pueden establecer, dejando al mismo tiempo la compatibilidad de los reactivos, el rendimiento de manejo de líquidos y la calificación de los dispositivos médicos al programa responsable y sus requisitos de evidencia separados.
