Eine vorgeschlagene Führung, kein geliefertes Ventil

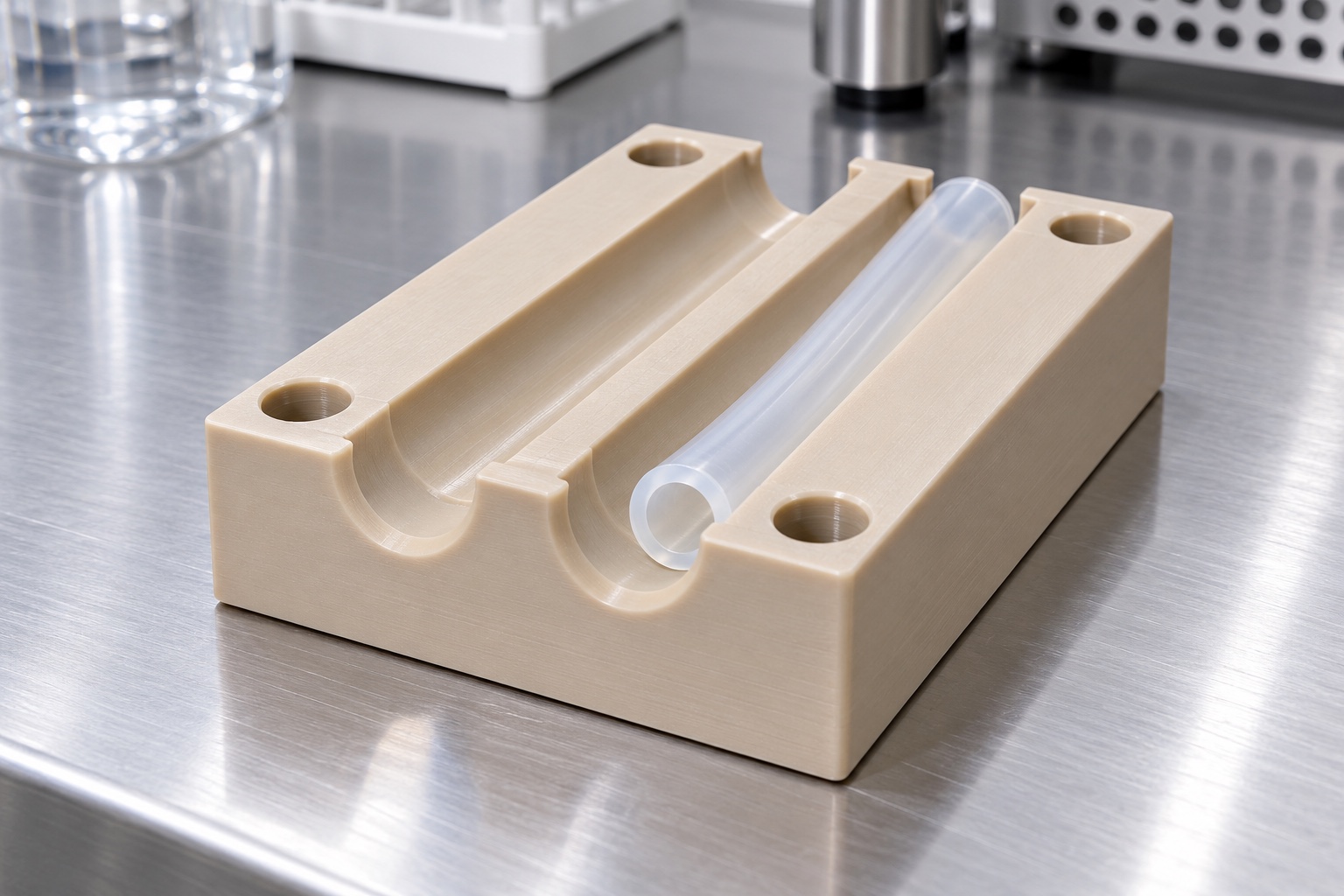

Dieses repräsentative Beispiel beschreibt einen kleinen PEEK-Block mit offenen Schlauchführungskanälen, abgerundeten Eintrittsübergängen und einem Befestigungslochmuster. Seine beabsichtigte Aufgabe besteht darin, Schläuche außerhalb des Flüssigkeitswegs in einer geplanten medizinischen Gerätebaugruppe zu stützen. Es handelt sich nicht um eine tatsächliche Kundenlieferung, ein getestetes Quetschventil oder eine zugelassene Flüssigkeitskontaktkomponente. Die Bilder veranschaulichen Herstellungsschritte und liefern keine Messergebnisse. Ein Produktionsauftrag würde kontrollierte Zeichnungen und Anwendungsprüfungen erfordern, einschließlich der Bestätigung, dass die Führung in der tatsächlichen Gerätekonfiguration nicht medienberührt bleibt.
Schlauch- und Aktuatorunterlagen prüfen
Bei der ersten Überprüfung würden die genehmigten Schlauchspezifikationen, die Führungszeichnung und der relevante Antriebsbereich eingeholt. Es würde erkennen, wohin der Schlauch geführt wird, wo er komprimiert wird und wie er eingeführt oder ersetzt wird. Der Schlauchaußendurchmesser würde nicht als alleinige Konstruktionseingabe verwendet werden. Die Überprüfung würde sich gegebenenfalls auch mit der Wandstärke, den zulässigen Abweichungen und der genehmigten Verlegungsanordnung befassen. Fehlende Schnittstelleninformationen wären eher eine Klärungsanfrage als eine angenommene Fertigungstoleranz, und ein Kostenvoranschlag würde die Grenzen eines Montageversuchs aufzeigen.
Das spezifizierte PEEK beschaffen
Der vorgeschlagene Rohstoffeinkauf würde die zugelassene PEEK-Qualität und die erforderlichen Rückverfolgbarkeitsdokumente identifizieren. Natürliche Farben allein würden nicht als Gütenachweis akzeptiert. Die Identifizierung des Rohmaterials bleibt durch Schneiden, Bearbeiten und Verpacken mit der Charge verknüpft. Jede vorgeschlagene Alternative müsste vor ihrer Verwendung überprüft werden. Das Beispiel erhebt nicht den Anspruch, dass PEEK allgemein die medizinischen Reinigungs-, biologischen oder behördlichen Anforderungen erfüllt. Diese Anforderungen hängen von der tatsächlichen Anwendung und den unterstützenden Materialnachweisen ab, während die Bearbeitungsroute darauf abzielt, wie die spezifizierte Geometrie erstellt und überprüft wird.
Auflagen und Bezugsflächen festlegen
Der Block würde an definierten Stellen gestützt, während Referenzflächen erstellt würden. Durch die Arbeitshaltung würde eine übermäßige Krafteinwirkung in der Nähe des Kanalbereichs vermieden und der Zugang für spätere Arbeiten gewahrt. Die Route würde die Montagemerkmale und die Kanalgeometrie mit dem in der genehmigten Zeichnung dargestellten funktionalen Referenzschema in Beziehung setzen. Der Lieferant würde prüfen, ob der Setup-Kontakt keine Späne verdeckt oder einen verformten Rohling in einen scheinbar flachen Zustand zwingt. Nach der Freigabe würde eine geeignete Prüfung bestätigen, dass der Ansatz der Werkstückspannung angemessen blieb, bevor die Endbearbeitungssequenz für die Wiederholungsproduktion akzeptiert wurde.
Die offenen Kanalprofile bearbeiten
Der Kanalbetrieb würde rund um das genehmigte Profil, die Eingangsübergänge und den Werkzeugzugang geplant. Ein aus Bequemlichkeitsgründen ausgewählter Fräser würde es nicht rechtfertigen, den erforderlichen Kanalradius zu ändern oder einen nicht genehmigten Grat zu belassen. Die Route würde beim Entfernen des Materials ausreichend Halt bieten und lose Polymerreste von den Referenzkontakten fernhalten. Die Schnittbedingungen würden für die tatsächliche Sorte und Ausrüstung festgelegt, anstatt von einem nicht verwandten Polymerteil kopiert zu werden. Durch Zwischenprüfungen könnte eine Abweichung festgestellt werden, der Abschlussbericht würde jedoch immer noch die fertige Geometrie unter den vereinbarten Prüfbedingungen bestätigen.
Befestigungsbohrungen auf den Schlauchverlauf beziehen
Montagelöcher und alle spezifizierten Senkungen würden relativ zu den kontrollierten Referenzflächen hergestellt. Ihre Positionen wären von Bedeutung, da die Führung bei der Installation mit dem zugelassenen Aktuator und Schlauchweg ausgerichtet sein muss. Die Überprüfung würde den Abstand zwischen Befestigungskopf und Werkzeug berücksichtigen, anstatt den Polymerblock isoliert zu betrachten. Eine Befestigungsschraube darf nicht unbeabsichtigt mit dem Schlauch in Berührung kommen. Wenn das Modell und die Zeichnung nicht übereinstimmen, wird die Diskrepanz vor der Produktion behoben und alle daraus resultierenden Konstruktionsänderungen werden in der genehmigten Revision erfasst.
Kanalübergänge prüfen und fertigbearbeiten
Nach der Bearbeitung prüft der Lieferant die Kanaleingänge, -ausgänge und Lochkanten auf anhaftendes Polymermaterial. Der Entfernungsprozess würde das in der Zeichnung definierte Profil bewahren und unkontrolliertes Schaben oder Abrunden vermeiden. Eine glänzende Oberfläche würde nicht automatisch als verifizierte Textur akzeptiert. Die vorgeschlagene Inspektion würde ermitteln, welche Oberflächen die Schläuche berühren und welche Freiräume sind. Jeder Reinigungsschritt wäre mit den dokumentierten Material- und Kaufanforderungen vereinbar. Das Beispiel erlaubt keine Wärmeglättung, Lösungsmittelbehandlung oder einen anderen nicht aufgezeichneten Prozess, nur weil dadurch das Erscheinungsbild eines Fotos verbessert wird.
Die Messbedingungen stabilisieren
Vor der endgültigen Maßabnahme wird der Block in den im Prüfplan festgelegten Zustand versetzt. Bei Bedarf berücksichtigt die Methode Temperatur, Konditionierungszeit und Messkraft. Begehbare Kanalprofile könnten optisch ausgewertet werden, während andere Methoden die Montageverhältnisse überprüfen könnten. Die gewählte Ausrüstung müsste den tatsächlichen Zeichnungsbedarf messen und keinen praktischen Ersatz darstellen. Die Ergebnisse würden der Teilerevision und dem Los zugeordnet. Wenn die Zeichnung eine Prüfung im eingebauten Zustand erfordert, wird diese Anordnung getrennt von den Messungen im freien Zustand definiert.
Ein rückverfolgbares Erstmusterprotokoll erstellen
Der erste Teilbericht würde die Ergebnisse den Zeichnungsmerkmalen zuordnen, einschließlich des Kanalprofils, der Eintrittsübergänge und der Montagebeziehungen. Es würde die Inspektionsreferenzen und alle vereinbarten Probenahmevereinbarungen identifizieren. In diesem Beispiel wird weder eine Toleranzerfüllung noch ein Messwert geltend gemacht, da kein physisches Produktionsmuster oder Protokoll mitgeliefert wurde. Materialdokumente und Dimensionsaufzeichnungen würden weiterhin getrennte Beweismittel bleiben. Zusammen könnten sie eine Akzeptanzentscheidung innerhalb des erworbenen Umfangs unterstützen, sie würden jedoch nicht die Leistung oder den Regulierungsstatus des gesamten Quetschventilsystems feststellen.
Den optionalen Schlauchversuch definieren
Bei einem optionalen Versuch könnten die zugelassenen Schläuche und eine dokumentierte Verbindungsanordnung verwendet werden, um den Ladezugang und vereinbarte Interferenzprüfungen zu bewerten. Die Aufzeichnung würde Schlauchqualität, Abmessungen, Führungsrevision und Montagekonfiguration identifizieren. Es würde nicht als Beweis für leckagefreien Verschluss oder Lebensdauer gelten, es sei denn, ein entsprechender Test auf Baugruppenebene wurde separat genehmigt und durchgeführt. Ein beobachteter Eingriff würde zu einer dokumentierten Überprüfung führen. Ohne eine genehmigte Zeichnungsänderung und entsprechende Prüfanforderungen würde das manuelle Zuschneiden eines Kanals, um eine Probe passend zu machen, nicht zum Produktionsstandard werden.
Fertige Blöcke trennen und schützen
Die Verpackung würde verhindern, dass die Kanalkanten reiben, und losen Schmutz von den Funktionsflächen fernhalten. Einzelne Tablettpositionen oder eine andere vereinbarte Schutzanordnung könnten dieses Ziel unterstützen. Saubere Schutzbeutel würde man treffend als Transportschutz und nicht als Sterilbarriere bezeichnen. Die Identifizierung bleibt mit der Charge verbunden und führt nicht zu einer unzulässigen Markierung im Kontaktbereich des Röhrchens. Wäre eine quantifizierte Sauberkeitsanforderung Bestandteil der Bestellung, würde deren Überprüfung eigenständig festgelegt. Eine optisch saubere Verpackung allein würde nicht beweisen, dass die Komponente die Sauberkeitskriterien eines Ausrüstungsprogramms erfüllt.
Den freigegebenen Nachbestellungsumfang festlegen
Das Nachbestellungspaket würde die Komponentenrevision, die Materialspezifikation, die Kanalinspektionsmethode, die Verpackungsanforderungen und alle genehmigten Prototypänderungen enthalten. Der Gerätebesitzer würde Änderungen am Schlauch, Aktuator oder der Reinigungsumgebung prüfen, anstatt davon auszugehen, dass die alte Führung weiterhin geeignet ist. Der Lieferant könnte dann die Produktion anhand einer definierten mechanischen Schnittstelle und eines Nachweispakets abschätzen. Dieses Beispiel zeigt einen disziplinierten Herstellungsansatz und keinen Anspruch auf eine abgeschlossene klinische Qualifikation. Klare Grenzen ermöglichen es, über die CNC-Fähigkeit zu diskutieren, ohne Kundenergebnisse, universelle Schlauchkompatibilität oder ein getestetes Ventilleistungsergebnis zu erfinden.
Technischer Herstellerhinweis: www.takasago-fluidics.com.
FAQ
Ist dies ein dokumentiertes Kundenprojekt?
Nein. Es handelt sich um ein repräsentatives CNC-Fertigungsbeispiel für eine vorgeschlagene nicht medienberührte Führung. Es wird kein Anspruch auf Lieferung, Zertifizierung, gemessene Leistung oder abgeschlossene Ventilvalidierung erhoben, und die Abbildungen stellen keinen Produktionsnachweis dar.
Welche Werkstoffinformationen werden benötigt?
In der Bestellung würden die zugelassene PEEK-Qualität, die Rohmaterialform und die Rückverfolgbarkeitsdokumente angegeben. Die Farbe reicht nicht aus, um ein Polymer zu identifizieren, und eine alternative Qualität muss vor dem Austausch überprüft werden.
Warum Kanäle relativ zu den Montageselementen messen?
Die installierte Führung muss mit dem Aktuator und der Schlauchführung übereinstimmen. Eine korrekte Nutbreite allein stellt diese Beziehung nicht her, daher müssen in der genehmigten Zeichnung Referenzen und relevante Positionsanforderungen definiert werden.
Darf die Handnacharbeit das Kanalprofil ändern?
Nur innerhalb eines genehmigten Prozesses und Zeichnungsgrenzen. Unkontrolliertes Schaben oder Abrunden kann den Schlauchkontakt verändern. Jede notwendige Konstruktionsänderung sollte dokumentiert und durch eine entsprechende Inspektion verfolgt werden, anstatt in der Probenvorbereitung verborgen zu bleiben.
Belegt ein optionaler Passversuch den Schlauchverschluss?
Nein, sofern nicht ein separat freigegebenes Verfahren auf Baugruppenebene diese Funktion ausdrücklich prüft. Ein einfacher Passversuch umfasst nur vereinbarte Einlege- und Freiraumprüfungen mit identifizierten Schläuchen und Baugruppenkomponenten.
Was ist vor einer Nachbestellung zu prüfen?
Bestätigen Sie die genehmigte Version, die Polymersorte, die Schlauchspezifikation und die Aktuatorschnittstelle. Behalten Sie die Inspektions- und Verpackungsanforderungen bei und überprüfen Sie Änderungen, die die Kontaktgeometrie oder die vorgesehene Geräteumgebung der Komponente verändern könnten.
