Bloque guía de PEEK para válvula de pinza: ejemplo de fabricación CNC

Una guía propuesta, no una válvula entregada

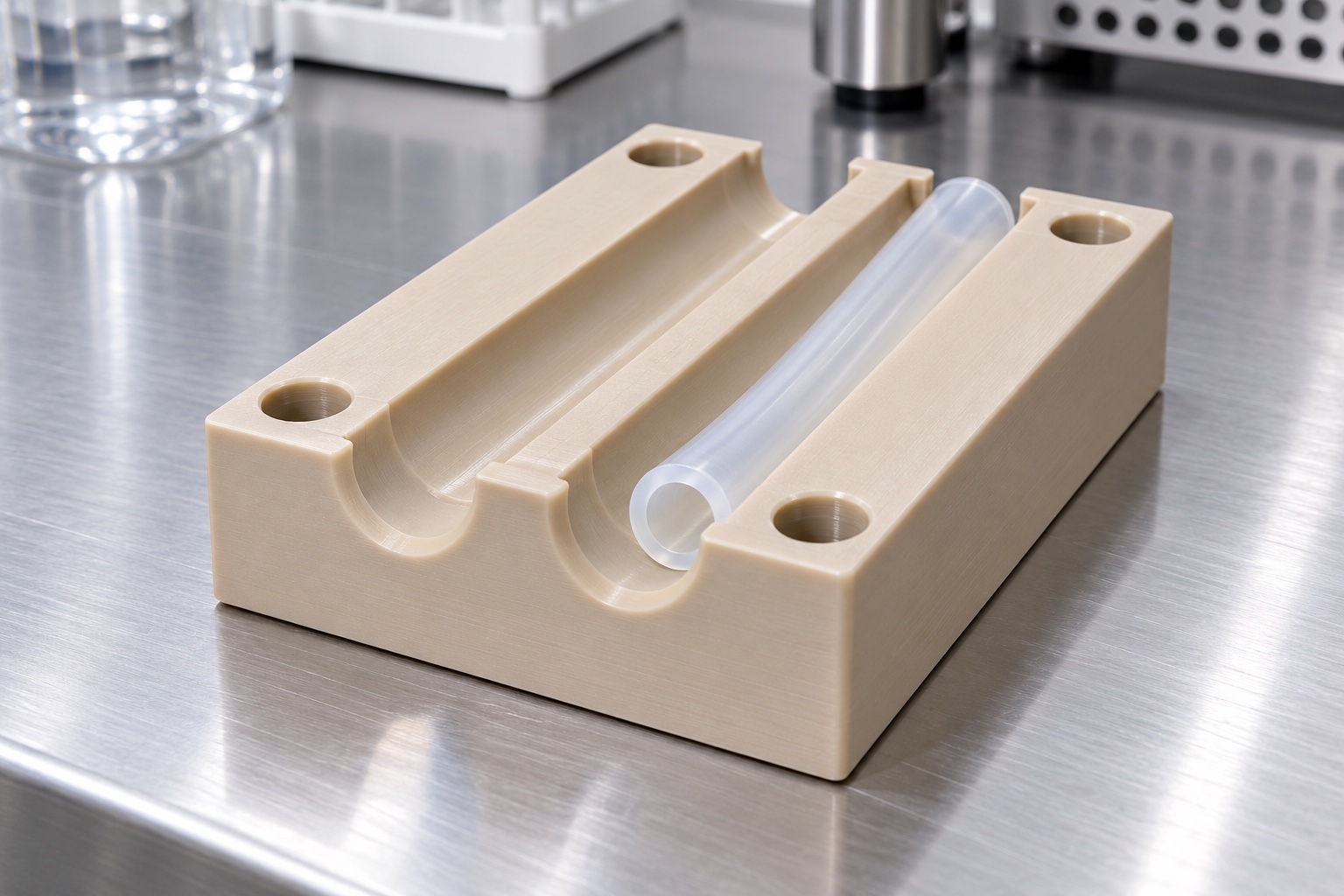

Este ejemplo representativo describe un pequeño bloque de PEEK con canales de guía de tubos abiertos, transiciones de entrada redondeadas y un patrón de orificios de montaje. Su función prevista es la de soportar tubos fuera del recorrido del fluido en un conjunto de equipo médico propuesto. No se trata de una entrega real al cliente, ni de una válvula de pinza probada ni de un componente aprobado en contacto con fluidos. Las imágenes ilustran las etapas de fabricación y no proporcionan resultados medidos. Una orden de producción requeriría planos controlados y revisión de la aplicación, incluida la confirmación de que la guía permanece no mojada en la configuración real del equipo.

Revisar documentos del tubo y del actuador

La revisión inicial obtendría la especificación del tubo aprobado, el plano guía y la envoltura del actuador relevante. Identificaría dónde se guía el tubo, dónde se comprime y cómo se inserta o reemplaza. El diámetro exterior del tubo no se utilizaría como único elemento de diseño. La revisión también abordaría el espesor de la pared, la variación permitida y la disposición de ruta aprobada cuando sea relevante. La información faltante de la interfaz se convertiría en una solicitud de aclaración en lugar de una tolerancia de fabricación supuesta, y una estimación de costos indicaría los límites de cualquier prueba de ensamblaje.

Comprar el PEEK especificado

La compra de materia prima propuesta identificaría el grado de PEEK aprobado y los documentos de trazabilidad requeridos. El color natural por sí solo no se aceptará como prueba de calidad. La identificación de la materia prima quedaría ligada al lote mediante el corte, el mecanizado y el embalaje. Cualquier alternativa propuesta necesitaría revisión antes de su uso. El ejemplo no afirma que PEEK cumpla universalmente con los requisitos regulatorios, biológicos o de limpieza médica. Esos requisitos dependen de la aplicación real y de la evidencia del material de respaldo, mientras que la ruta de mecanizado aborda cómo crear y verificar la geometría especificada.

Establecer apoyos y superficies de referencia

El bloque se apoyaría en ubicaciones definidas mientras se establecían las caras de referencia. La sujeción evitaría una fuerza excesiva cerca del área del canal y preservaría el acceso para operaciones posteriores. La ruta relacionaría las características de montaje y la geometría del canal con el esquema de referencia funcional que se muestra en el plano aprobado. El proveedor comprobaría que el contacto de configuración no ocultara virutas ni forzara una pieza en bruto distorsionada a una condición aparentemente plana. Después de la liberación, una verificación adecuada confirmaría que el enfoque de sujeción de piezas seguía siendo apropiado antes de que la secuencia de acabado fuera aceptada para repetir la producción.

Mecanizar los perfiles de canal abierto

La operación del canal se planificaría en torno al perfil aprobado, las transiciones de entrada y el acceso a las herramientas. Un cortador seleccionado por conveniencia no justificaría cambiar el radio del canal requerido o dejar una cresta no aprobada. La ruta mantendría suficiente soporte a medida que se retirara el material y mantendría los restos de polímero sueltos fuera de los contactos de referencia. Las condiciones de corte se establecerían para el grado y el equipo reales en lugar de copiarse de una pieza de polímero no relacionada. Las comprobaciones intermedias podrían identificar desviaciones, pero el informe final aún verificaría la geometría terminada bajo las condiciones de inspección acordadas.

Relacionar agujeros y recorrido del tubo

Los orificios de montaje y los avellanados especificados se producirían en relación con las superficies de referencia controladas. Sus posiciones serían importantes porque la guía debe alinearse con el actuador aprobado y la trayectoria del tubo cuando se instale. La revisión incluiría la separación entre la cabeza del sujetador y la herramienta en lugar de considerar el bloque de polímero de forma aislada. Un tornillo de montaje no debe entrar en contacto involuntario con el tubo. Si el modelo y el plano no coincidieran, la discrepancia se resolvería antes de la producción y cualquier cambio de diseño resultante se registraría en la revisión aprobada.

Inspeccionar y acabar las transiciones

Después del mecanizado, el proveedor inspeccionaría las entradas y salidas de los canales y los bordes de los orificios en busca de material polimérico adherido. El proceso de eliminación preservaría el perfil definido en el plano y evitaría raspaduras o redondeos incontrolados. Una superficie brillante no se aceptaría automáticamente como textura verificada. La inspección propuesta identificaría qué superficies entran en contacto con la tubería y cuáles son áreas libres. Cualquier paso de limpieza sería compatible con el material documentado y los requisitos de compra. El ejemplo no autoriza el alisado térmico, el tratamiento con solventes u otro proceso no registrado simplemente porque mejora la apariencia de una fotografía.

Estabilizar las condiciones de medición

Antes de la aceptación dimensional final, el bloque se colocaría en la condición especificada por el plan de inspección. Cuando fuera necesario, el método abordaría la temperatura, el tiempo de acondicionamiento y la fuerza de medición. Los perfiles de canales accesibles podrían evaluarse ópticamente, mientras que otros métodos podrían verificar las relaciones de montaje. El equipo elegido tendría que medir los requisitos de plano reales, no un sustituto conveniente. Los resultados se asociarían con la revisión de la pieza y el lote. Si el plano requiriera inspección en una condición instalada, esa disposición se definiría por separado de las mediciones en condición libre.

Crear un registro trazable de primera pieza

El informe de la primera pieza asignaría los resultados a las características del plano, incluido el perfil del canal, las transiciones de entrada y las relaciones de montaje. Identificaría las referencias de inspección y cualquier acuerdo de muestreo acordado. En este ejemplo no se afirma ningún logro de tolerancia ni valor medido porque no se ha proporcionado ningún informe o muestra de producción física. Los documentos materiales y los registros dimensionales seguirían siendo elementos de evidencia distintos. Juntos podrían respaldar una decisión de aceptación dentro del alcance adquirido, pero no establecerían el rendimiento o el estado regulatorio del sistema completo de válvula de pinza.

Especificar el ensayo opcional con el tubo

Una prueba opcional podría utilizar la tubería aprobada y un acuerdo de acoplamiento documentado para evaluar el acceso a la carga y las verificaciones de interferencias acordadas. El registro identificaría el grado del tubo, las dimensiones, la revisión de la guía y la configuración del ensamblaje. No se describiría como prueba de cierre hermético o de vida útil a menos que se autorizara y realizara por separado una prueba adecuada a nivel de ensamblaje. Una interferencia observada daría lugar a una revisión documentada. Cortar un canal a mano para adaptar una muestra no se convertiría en el estándar de producción sin un cambio de plano aprobado y los requisitos de inspección correspondientes.

Separar y proteger los bloques terminados

El embalaje evitaría que los bordes del canal se rocen y mantendría los residuos sueltos fuera de las superficies funcionales. Las posiciones individuales de las bandejas u otra disposición de protección acordada podrían contribuir a ese objetivo. Las bolsas protectoras limpias se describirían exactamente como protección para el transporte, no como barreras estériles. La identificación permanecería asociada al lote y no introduciría una marca no aprobada dentro del área de contacto del tubo. Si un requisito de limpieza cuantificado fuera parte del pedido, su verificación se especificaría de forma independiente. Un paquete visualmente limpio por sí solo no establecería que el componente cumpla con los criterios de limpieza de un programa de equipo.

Fijar el alcance aprobado del pedido repetido

El paquete de pedido repetido conservaría la revisión del componente, la especificación del material, el método de inspección del canal, los requisitos de embalaje y cualquier cambio de prototipo autorizado. El propietario del equipo revisaría los cambios en el tubo, el actuador o el entorno de limpieza en lugar de asumir que la guía anterior sigue siendo adecuada. Luego, el proveedor podría estimar la producción en función de una interfaz mecánica definida y un paquete de pruebas. Este ejemplo demuestra un enfoque de fabricación disciplinado, no una afirmación de una calificación clínica completa. Los límites claros hacen posible discutir la capacidad del CNC sin inventar resultados para el cliente, compatibilidad universal de tubos o un resultado de rendimiento de válvula probado.
