6061-T6-Gehäuse für medizinisches Steuermodul: Präzisions-CNC-Fertigungsfall
Beispielhafte Anwendung

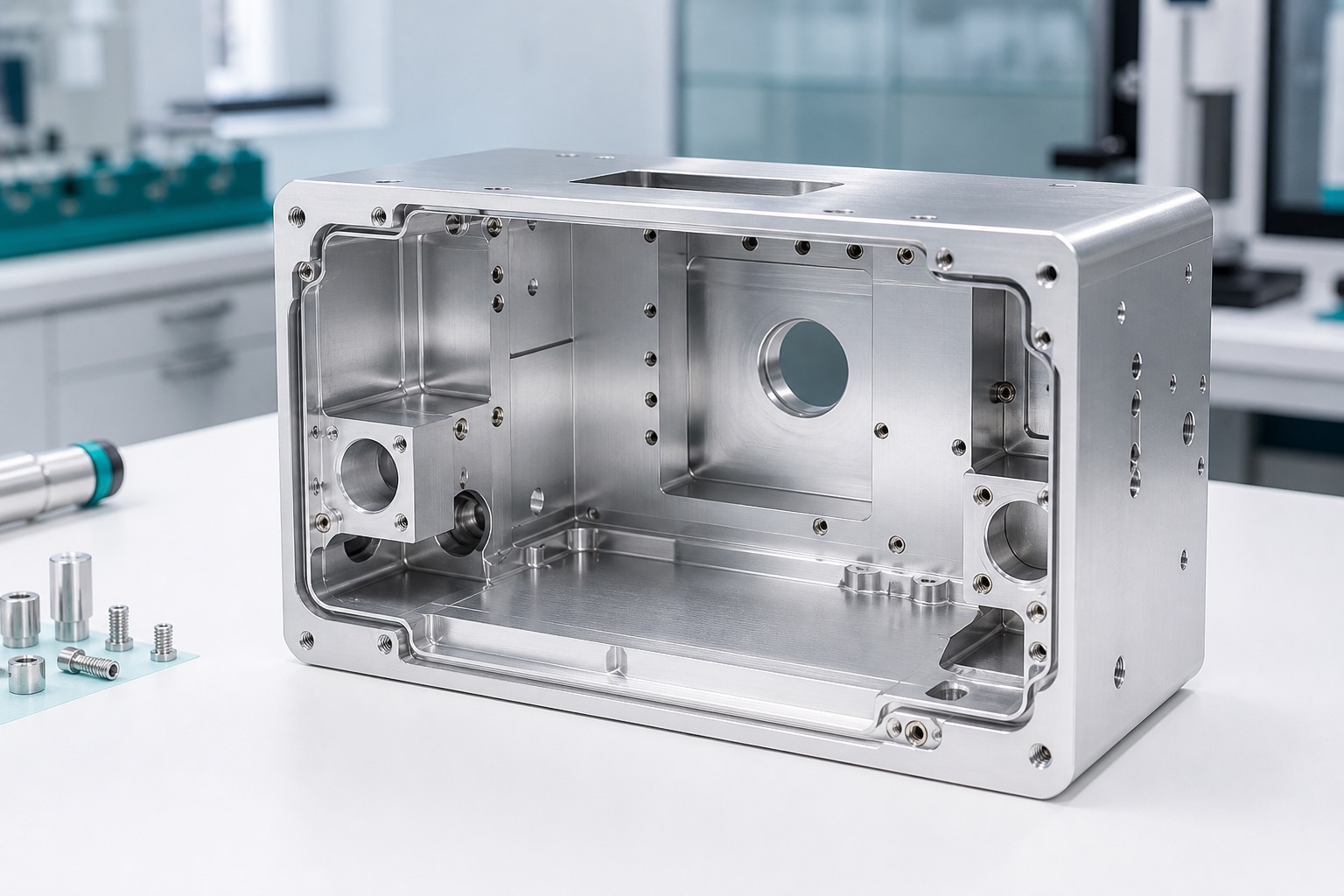

Dieser Fall beschreibt ein 6061-T6-Gehäuse für ein medizinisches Steuermodul. Es enthält Elektroniktasche, PCB-Bosse, Anschlussfenster, Deckelschnittstelle, Dichtnut und Sichtflächen. Es ist ein Fertigungsbeispiel; Sicherheit, EMV, Software und Validierung liegen beim Hersteller.
Paketprüfung
Das Paket umfasst Zeichnung, 3D-Modell, Revision, Werkstoff, Finish, Maskierplan und kritische Merkmale. Geprüft werden Wandstärke, Werkzeugzugang, Entgratung, Gewindetiefe, Anschlussfenster, Ebenheit und Endmaßzustand.
Material und Rohling
Zertifiziertes 6061-T6 erhält Aufmaß für stabiles Schruppen und Endbearbeitung. Die Charge bleibt rückverfolgbar. Der Rohling wird so unterstützt, dass dünne Wände und große Taschen nicht verziehen.
CNC-Folge

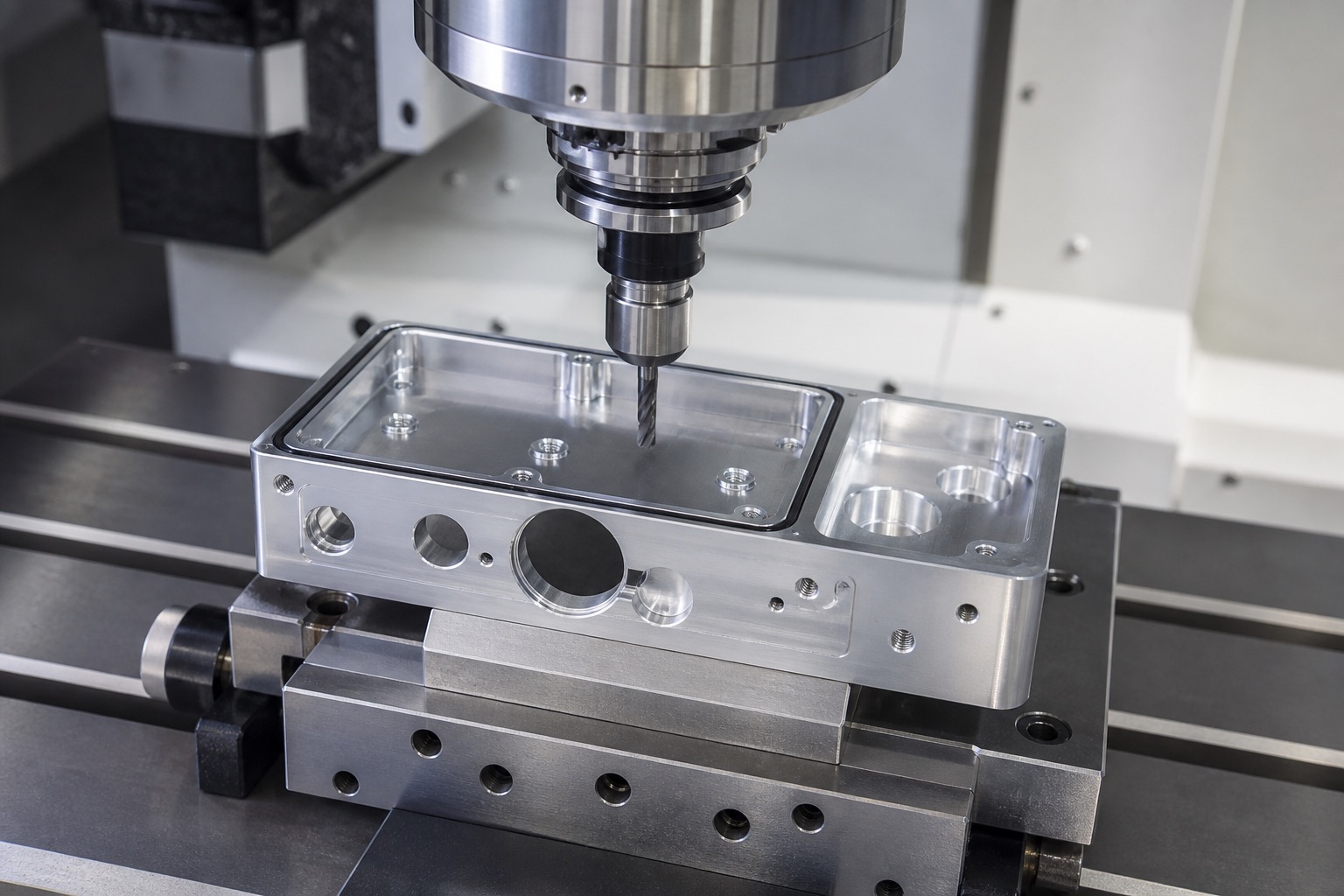

Zuerst entstehen Bezüge und Haupttasche. Später werden PCB-Bosse, Anschlussfenster, Gewinde, Dichtnut und Deckelfläche aus kontrollierten Koordinaten beendet. Standzeitregeln verhindern Nutdrift und Grate.
Anodisierung und Maskierung
Der Maskierplan schützt Kontakte, Gewinde oder enge Passungen. Schichtdicke wird mit Nut- und Anschlussmaßen abgestimmt. Nach Finish werden Maße, Schichtaufbau, Farbe und Dichtflächen geprüft.
Prüfpaket

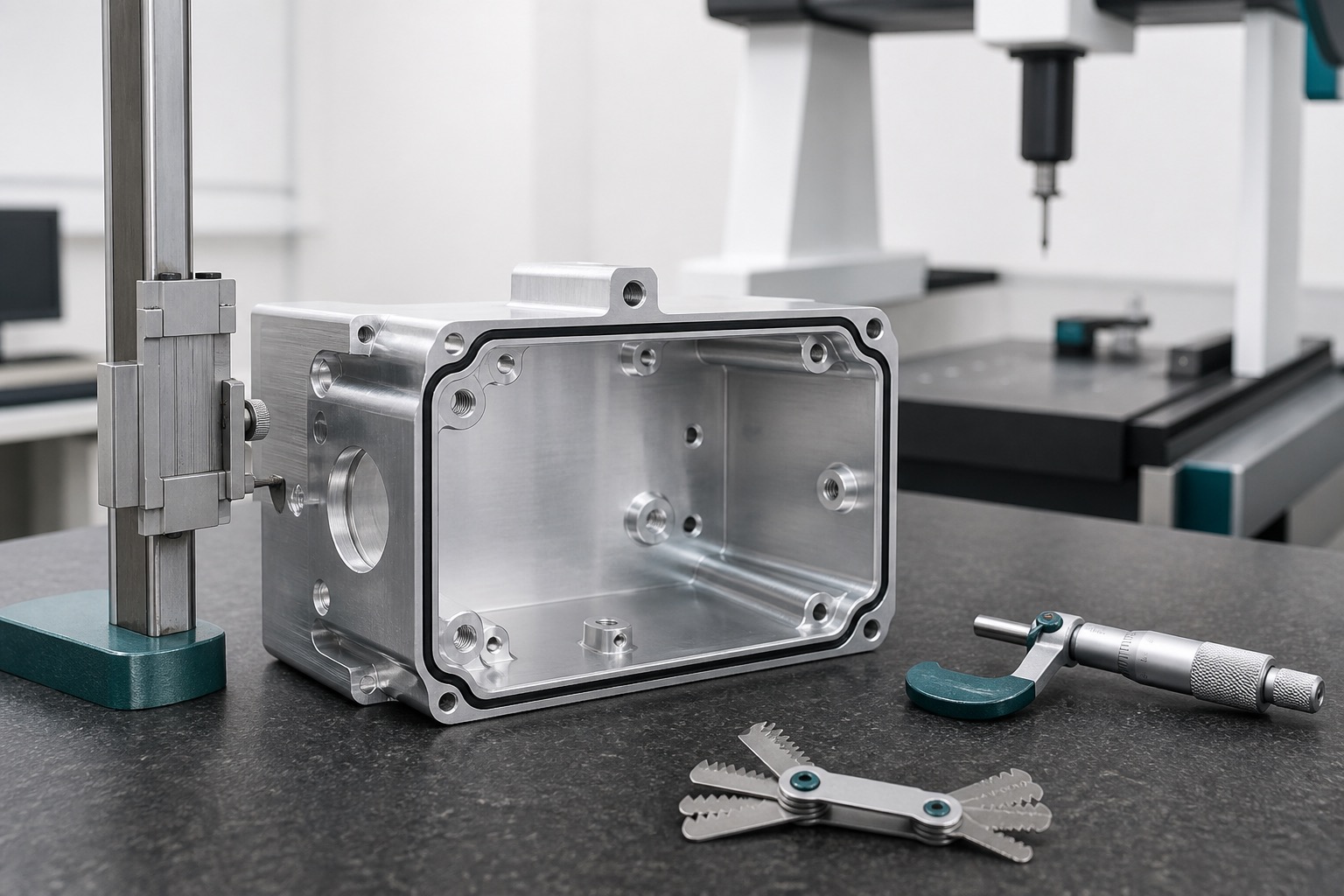

Erstmuster enthalten Zeugnisse, Maßbericht, Bosshöhe, Fensterposition, Nuten, Ebenheit, Gewinde, Finishdaten und Fotos. Optik, KMG oder Vorrichtungen bestätigen Details und Bezugssystem.
Reinigung und Verpackung

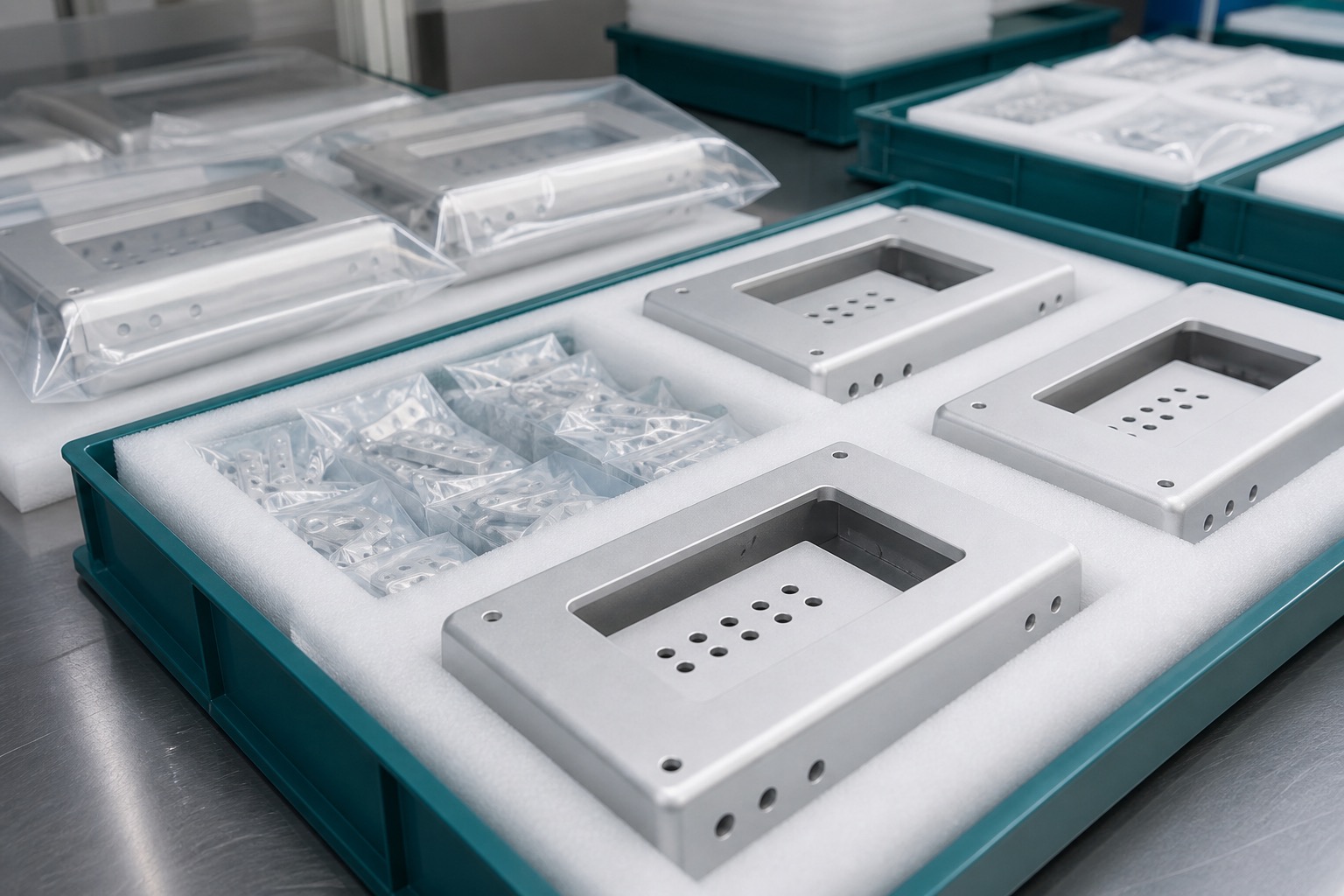

Jedes Gehäuse wird von Kühlschmierstoff, Spänen, Anodisierresten und Partikeln gereinigt. Teile werden getrennt verpackt, damit Sichtflächen, Dichtflächen und Kontakte nicht reiben.
Wiederholfertigung
Gelenkt werden Programm, Vorrichtung, Standzeit, Entgratung, Anodisierung, Prüfung, Reinigung und Verpackung. Trends bei Bosshöhe, Anschlusslage, Nut und Ebenheit zeigen Drift.
Kundenübergabe
Die Übergabe definiert Erstmuster, Menge, Zeugnisse, Prüfformat, Sichtkriterien und Kundentests. Ein vollständiges Revisionspaket verhindert obsolete Fenster oder Bosse.
FAQ
Ist dies ein zertifiziertes Steuermodul?
Nein. Es ist ein Fertigungsfall; Zertifizierung, elektrische Sicherheit und Validierung liegen beim Hersteller.
Warum 6061-T6-Aluminium?
Es bietet gute Bearbeitung, Gewicht und Anodisierung; Legierung und Finish gibt der Entwickler frei.
Was bestimmt die Montage?
PCB-Bosshöhe, Anschlussfenster, Gewinde, Ebenheit, Dichtnut und EMI-Kontakte.
Beeinflusst Anodisierung die Passung?
Ja. Schicht kann Nuten, Gewinde und Passungen ändern; Maskierung, Aufmaß und Nachprüfung werden geplant.
Wie werden Sichtflächen geschützt?
Nach Finish getrennt verpacken, damit Sichtflächen, Dichtungen und Anschlusskanten nicht reiben.
Welche Unterlagen sind möglich?
Werkstoffzeugnisse, Erstmuster, Maßdaten, Finishnachweise, Rückverfolgung und vereinbarte Fotos.
