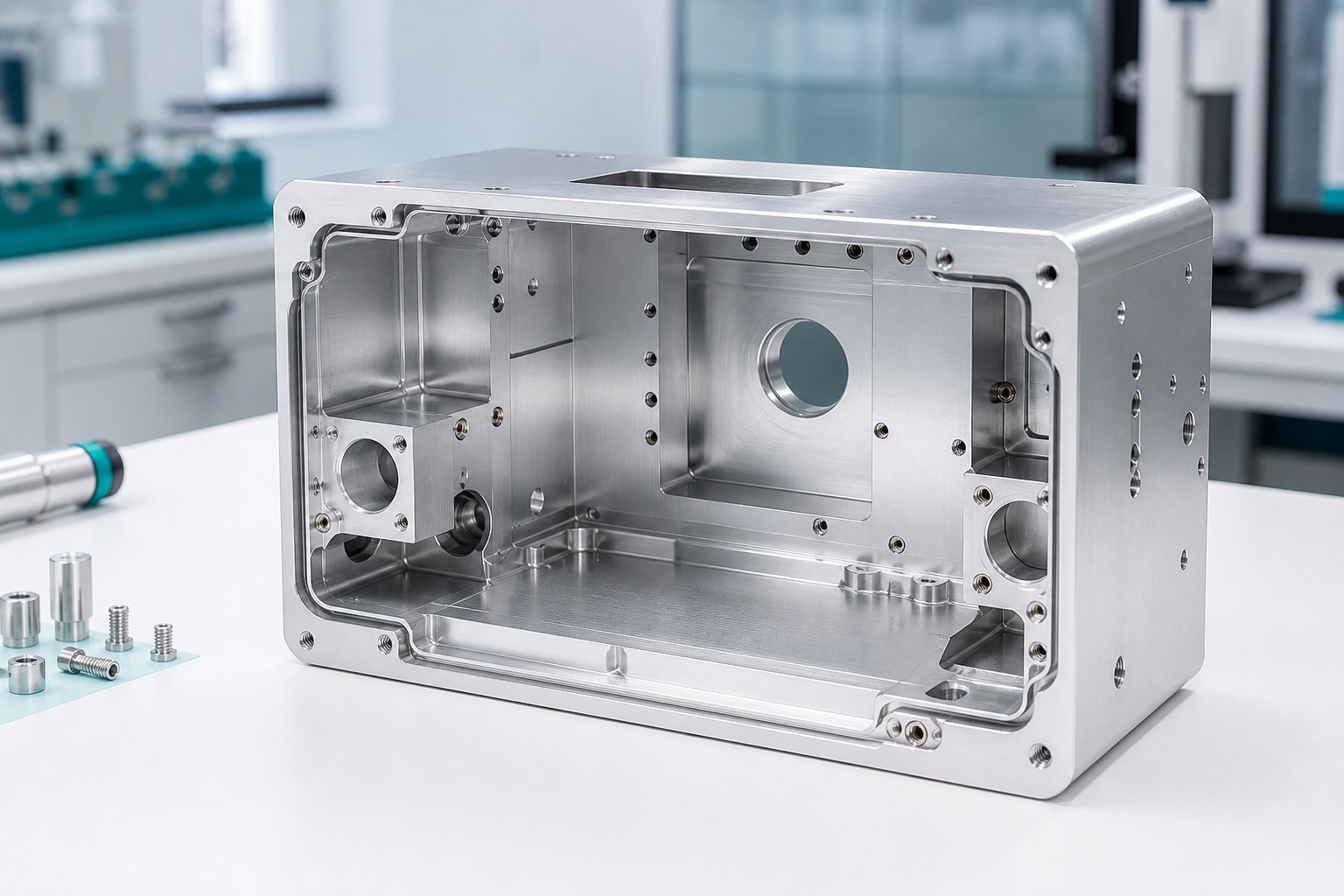

Carcasa de módulo de control médico 6061-T6: caso de mecanizado CNC de precisión
Aplicación representativa
Este caso describe una carcasa 6061-T6 para un módulo de control de equipo médico. Incluye bolsillo electrónico, bosses de PCB, ventanas de conector, interfaz de tapa, ranura de junta y exterior cosmético. Es un ejemplo de fabricación; el fabricante valida seguridad, EMC, software e interfaz.
Revisión del paquete
El paquete incluye plano, modelo 3D, revisión, material, acabado, mapa de máscaras y características críticas. Antes de cotizar se revisan pared, herramienta, desbarbado, roscas, conectores, planitud de tapa y cotas después de anodizado.
Material y bruto
Se selecciona 6061-T6 certificado con sobremedida para desbaste estable. El lote sigue la hoja de proceso. El bruto se soporta para evitar distorsión en paredes finas y cavidades grandes.

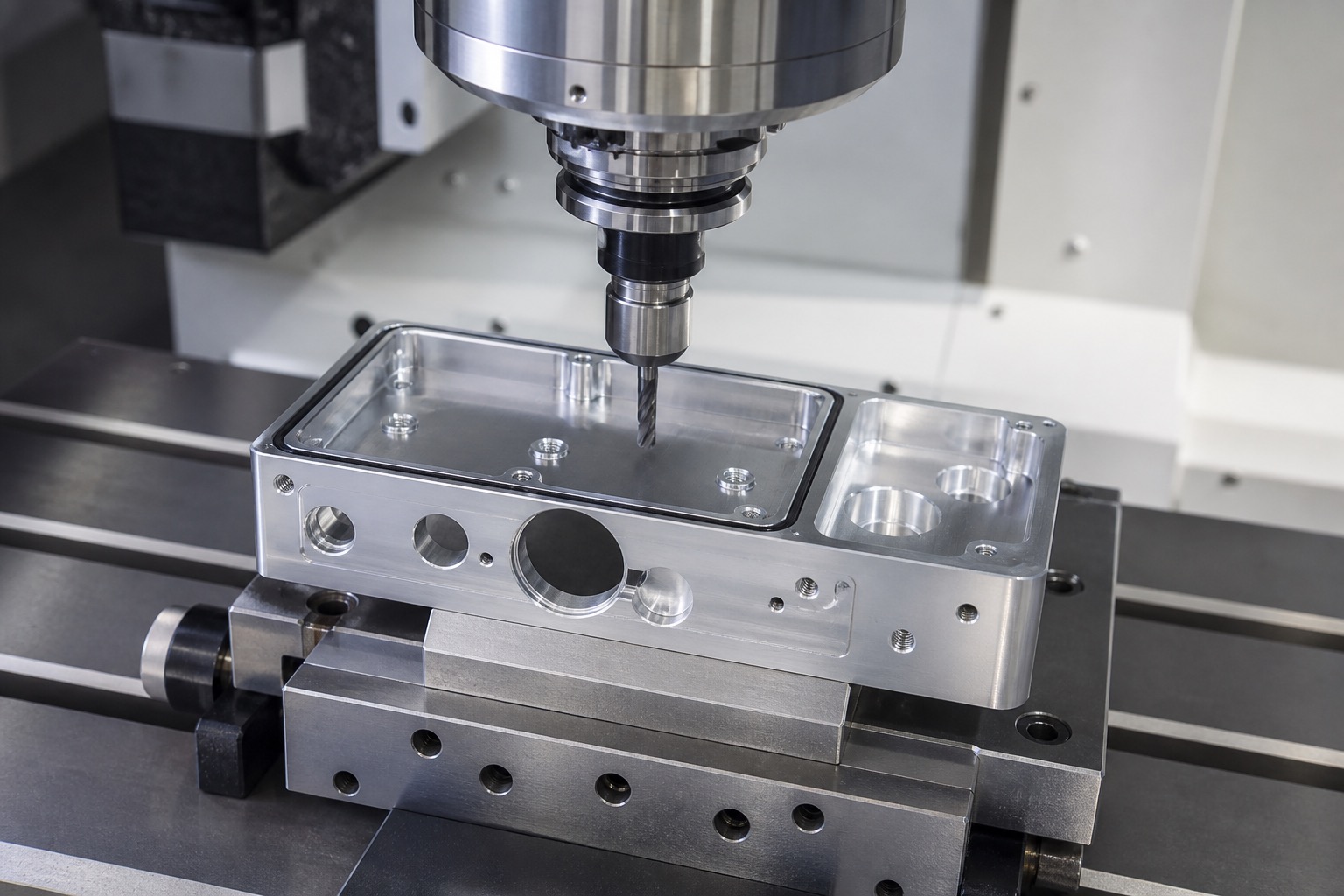

Secuencia CNC
Primero se establecen datums y cavidad principal. Luego se terminan bosses, ventanas, roscas, ranura y tapa desde coordenadas controladas. La vida de herramienta evita cambios de ranura o rebabas.
Anodizado y máscaras
Si hay anodizado, el mapa protege contactos, roscas o ajustes. Las tolerancias consideran espesor. Tras el acabado se revisan dimensiones, acumulaciones, color y daños en sellos.

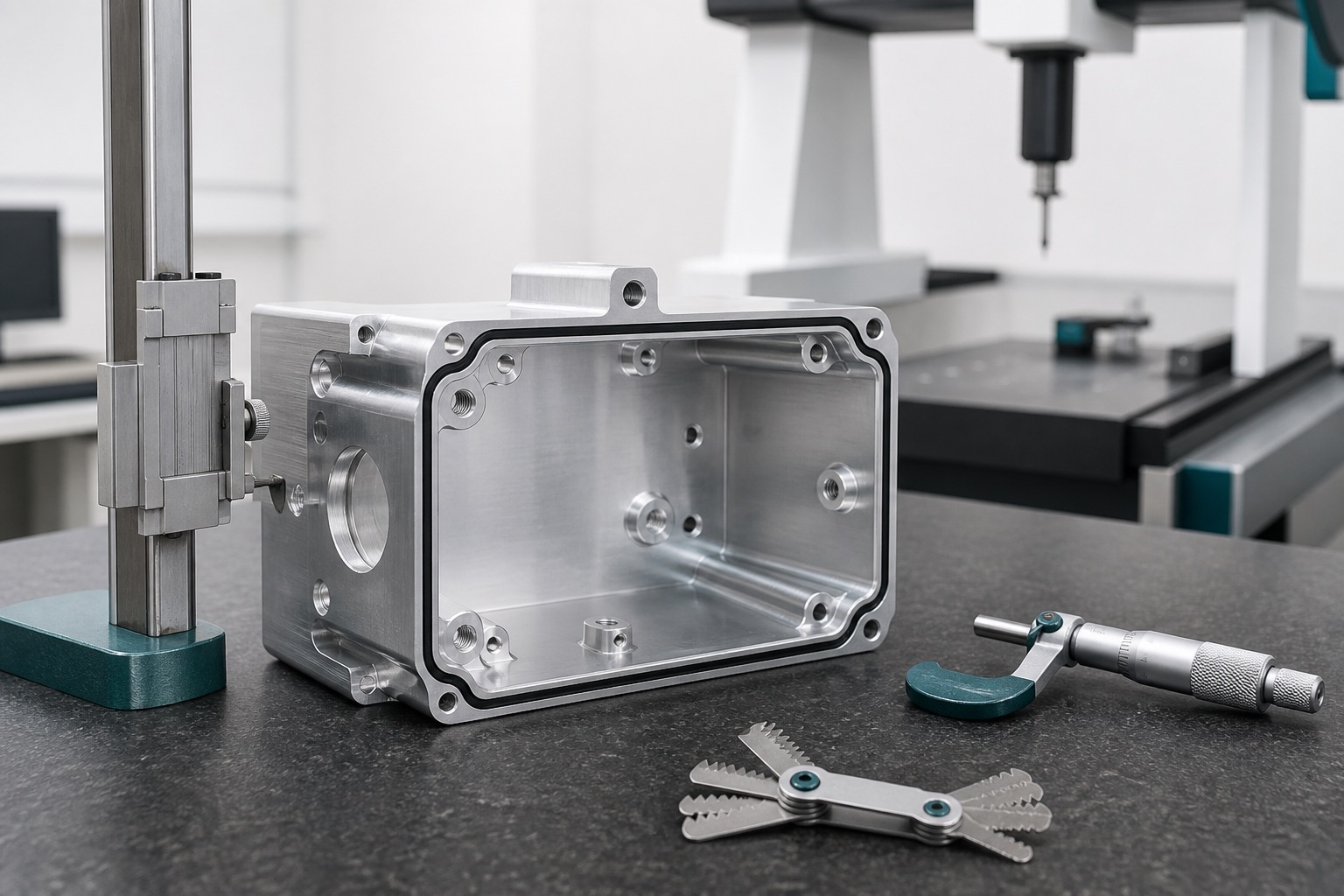

Inspección
El primer artículo puede incluir certificados, informe dimensional, altura de bosses, ventanas, ranura, planitud, roscas, acabado y fotos. Óptica, CMM o útiles confirman detalles y datums.

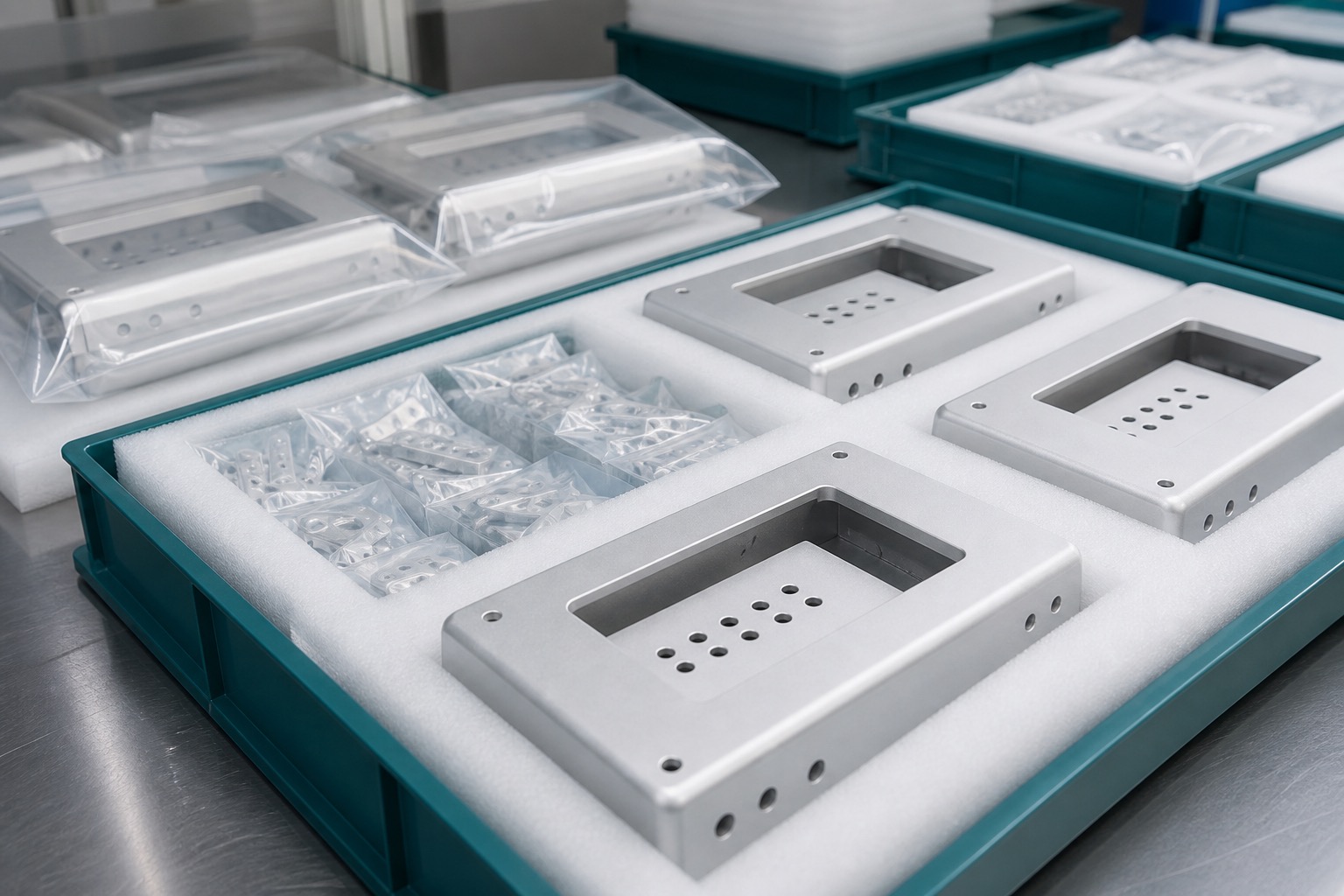

Limpieza y embalaje
Cada carcasa se limpia de refrigerante, virutas, residuos de anodizado y partículas. Las piezas se separan para proteger caras, sellos y contactos. Etiquetas indican pieza, revisión, lotes e inspección.
Control repetitivo
Para lotes se controlan programa, útil, vida de herramienta, desbarbado, anodizado, inspección, limpieza y embalaje. Tendencias de bosses, conectores, ranura y planitud detectan deriva.
Entrega al cliente
La entrega define primer artículo aprobado, cantidad, certificados, formato de inspección, criterio cosmético y prueba del cliente. Una revisión completa evita ventanas o bosses obsoletos.
FAQ
¿Es un módulo médico certificado?
Es un caso representativo. Certificación, seguridad eléctrica y validación pertenecen al fabricante.
¿Por qué aluminio 6061-T6?
Aporta mecanizado, peso y anodizado útiles; aleación y acabado finales los aprueba el diseñador.
¿Qué controla el montaje?
Altura de bosses, ventanas, roscas, planitud, ranura de junta y zonas EMI.
¿El anodizado afecta la carcasa?
Sí. Puede cambiar ranuras, roscas y ajustes; se planifican máscaras, sobremedida e inspección.
¿Cómo se protegen superficies cosméticas?
Las piezas se separan y embalan para evitar roce en caras, sellos y bordes de conectores.
¿Qué registros se entregan?
Certificados, primer artículo, datos dimensionales, acabado, trazabilidad y fotos acordadas.
