6061-T6-Verriegelungsgehäuse für einen tragbaren Ultraschallsonden-Stecker: CNC-Fertigungsfall
Beispielhafte Anwendung

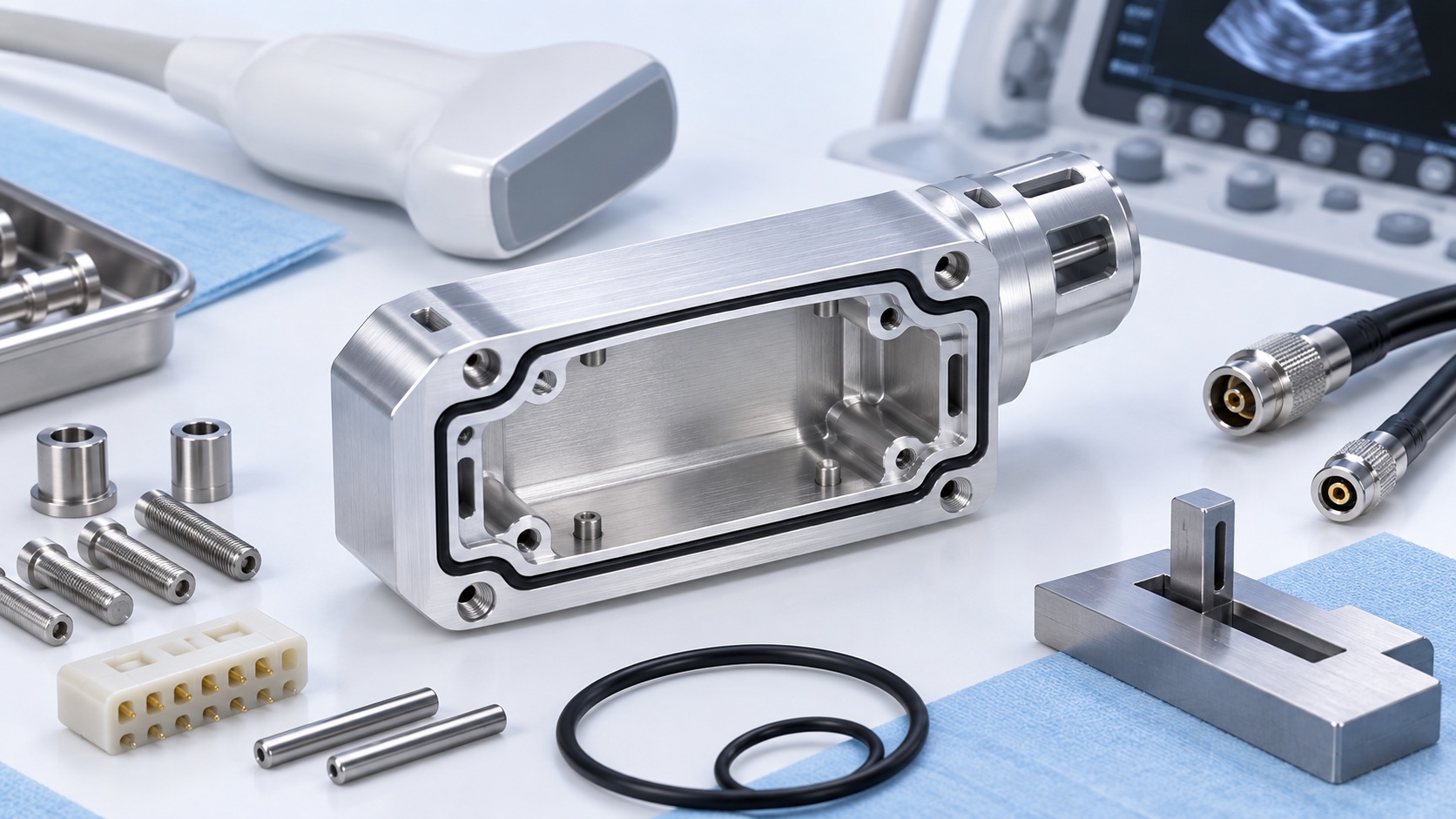

Dieser Fall beschreibt ein 6061-T6-Gehäuse für Einsatz, Verriegelung und Zugentlastung einer Ultraschallsonde. Es enthält Sitz, codierte Öffnung, Anschlag, Dichtnut, Dome und leitfähiges Band. Es ist ein Fertigungsbeispiel, keine Gerätezertifizierung. Der Hersteller verantwortet Sicherheit, EMV, Schutzart, Kabel, Bild und Validierung. Der Lieferant kontrolliert Werkstoff, Geometrie, Finish und Nachweise.
Freigegebenes Paket
Das Paket enthält Zeichnung, Modell, Revision und kritische Merkmale. Sitz, Taktung, Riegel, Nut, Kabel, Sichtzonen und Maskenplan sind markiert. Der Kunde liefert Einsatz, Tülle, Dichtung, Schrauben, Drehmoment und Lehre. Vor Angebot werden Zugang, Wand, Radien, Beschichtung und Messbarkeit geprüft.
Werkstoff und Rohling
Zertifiziertes 6061-T6 wird chargenbezogen mit Aufmaß geführt. Jeder Rohling bleibt bis Anodisieren und Verpackung rückverfolgbar. Ebenheit und Schäden werden geprüft. Stufenweiser Abtrag mindert Bewegung an der großen Tasche. Änderungen an Legierung, Zustand oder Form brauchen Freigabe.

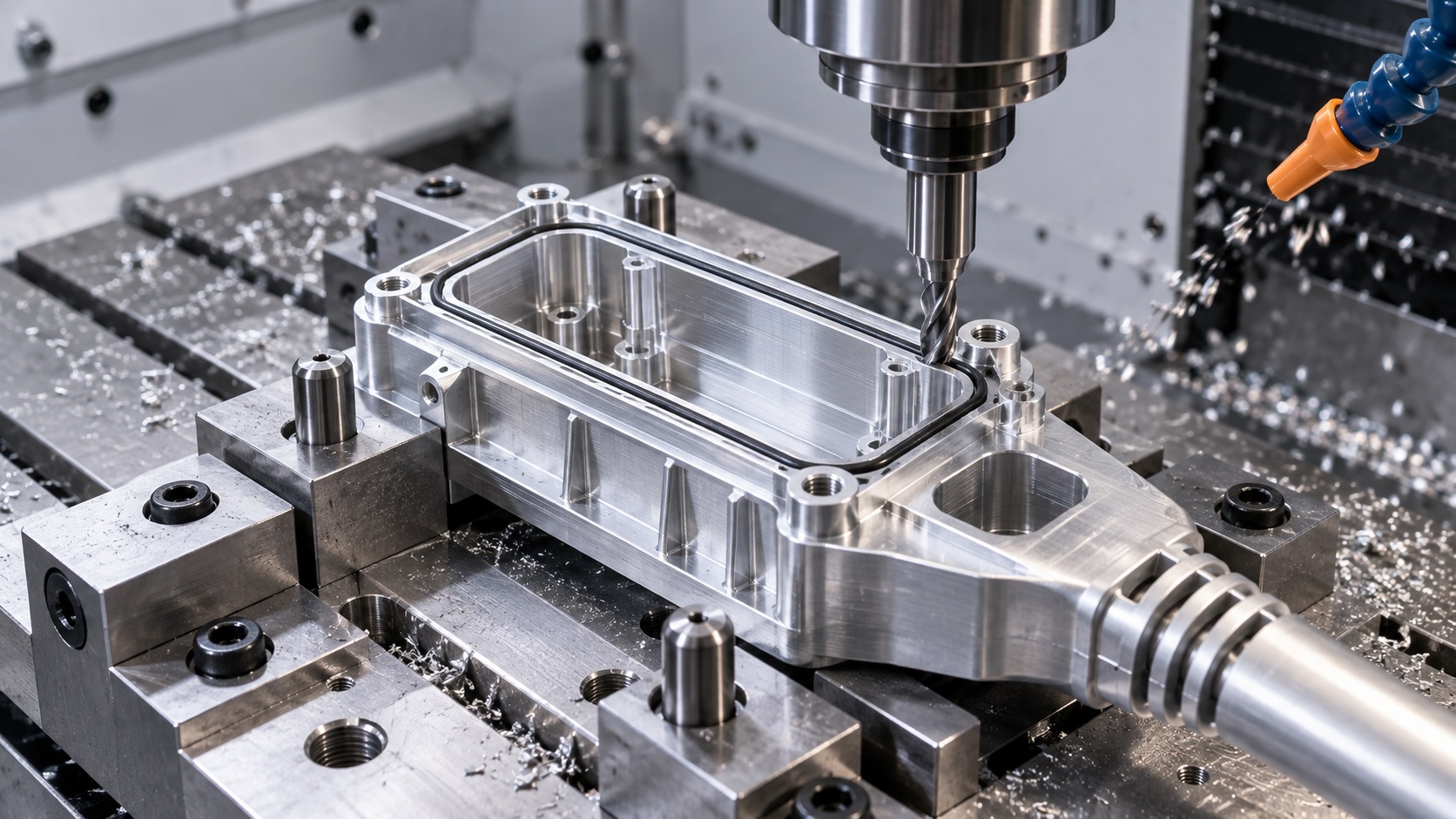

CNC-Folge
Zuerst entstehen Sitz und Außenbezüge; die Tasche wird mit Unterstützung an Riegel und Dichtung geschruppt. Eine zweite Aufspannung fertigt Öffnung, Dome, Anschlag, Kabelausgang und Nut aus gemeinsamen Bezügen. Werkzeugwege begrenzen Grat. Kontur und Kanten schützen Kabel und Handhabung, ohne Sitz oder Dichtland zu verändern.
Riegel- und Einsatzausrichtung
Anschlag und Sitz halten den Einsatz in der konstruktiven Lage. CMM verbindet Öffnung, Schraubenbild und Riegel mit dem Sitz. Ein freigegebener Einsatz oder eine Lehre bestätigt Freiraum und Weg. Drehmoment und Vorspannung kommen vom Kunden. Die Passprüfung ersetzt keine elektrische oder Lebensdauerprüfung.
Nut und leitfähiges Band
Die Nut wird auf Breite, Tiefe, Radius, Ebenheit und Grat geprüft. Das Band wird nach Plan maskiert und die Grenze nach Anodisieren kontrolliert. Gewinde und enge Passungen können ebenfalls maskiert werden. Schichtüberlauf wird nur nach freigegebenem Nacharbeitsprozess entfernt.

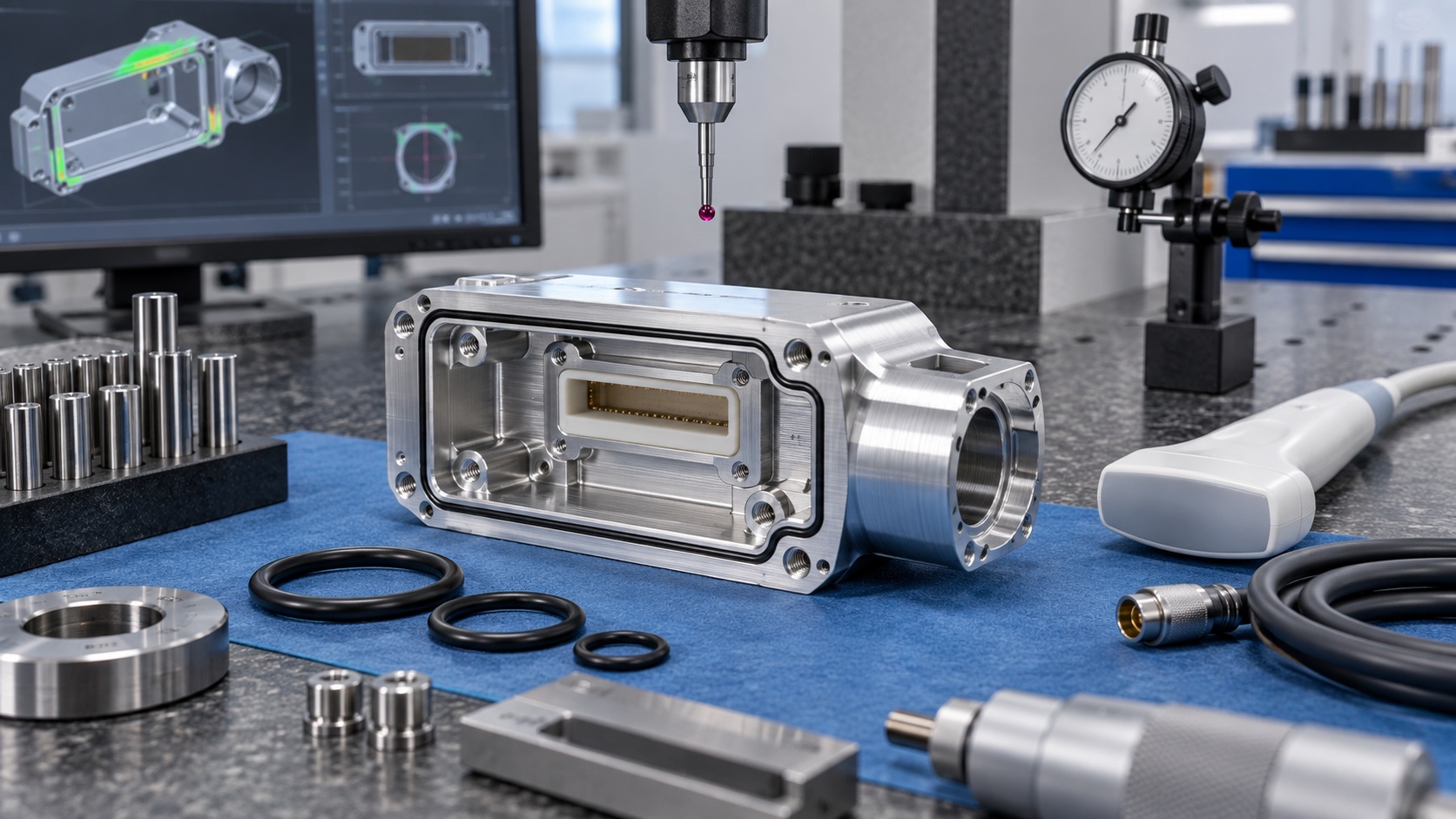

Erstbemusterung
Der Bericht umfasst Werkstoff, Sitz, Fenster, Anschlag, Dome, Gewinde, Nut, Kabelausgang und Masken. CMM, Optik, Lehren und Vorrichtung kommen zum Einsatz. Zustand vor oder nach Finish, Spannung, Gerät und Revision werden genannt. Optik und Funktion sind getrennt dokumentiert.

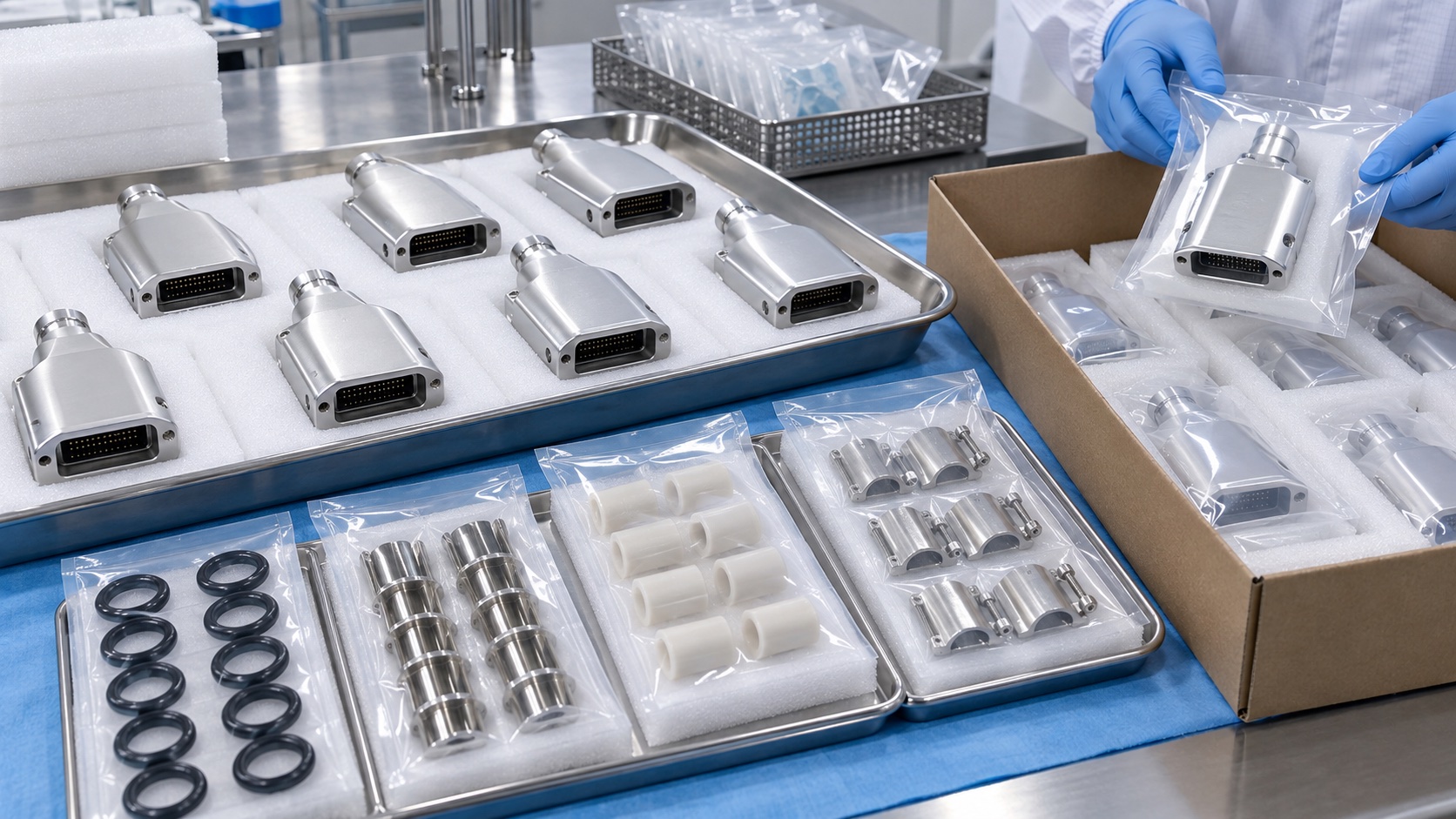

Reinigung und Verpackung
Fertigteile werden von Spänen, Schleifpartikeln und loser Anodisierung gereinigt. Einzelverpackung schützt Sichtfläche, Sitz, Dichtland und Kontaktband. Etiketten nennen Teil, Revision, Werkstoff- und Finishcharge, Menge und Prüfstatus. Verpackung ist sauber, nicht steril. Einsätze werden nur bei vereinbartem Montageumfang eingebaut.
Wiederholfertigung
Programm, Vorrichtung, Maskenplan, Anodisierung und Prüfung bleiben unter Änderungskontrolle. Trends bei Sitz, Anschlag und Nut zeigen Drift. Forecast und Losgröße unterstützen Planung. Änderungen an Einsatz, Dichtung, Tülle, Kabel, Riegel, Finish oder Drehmoment lösen Kundenprüfung aus.
FAQ
Ist das Gehäuse ein vollständiges Ultraschallgerät?
Nein. Es ist eine Beispielkomponente; der Hersteller validiert das System.
Warum 6061-T6?
Es kann geringe Masse, Bearbeitbarkeit und übliche Finishes bieten, abhängig von den Anforderungen.
Wie wird die Ausrichtung geprüft?
Sitz, Öffnung, Schrauben und Anschlag werden aus gemeinsamen Bezügen gemessen und mit Lehre geprüft.
Warum ein maskiertes Kontaktband?
Anodisieren isoliert; die Konstruktion kann leitfähigen Kontakt für Schirmung oder Erdung brauchen.
Beweist die Nutprüfung die Dichtung?
Nein. Sie bestätigt Geometrie; die Baugruppe muss mit finaler Dichtung geprüft werden.
Welche Unterlagen sind möglich?
Zeugnisse, Rückverfolgbarkeit, Erstbemusterung, Maße, Maskenprüfung und Abweichungen.
