Carcasa de cierre 6061-T6 para conector de sonda ecográfica portátil: caso CNC
Aplicación representativa

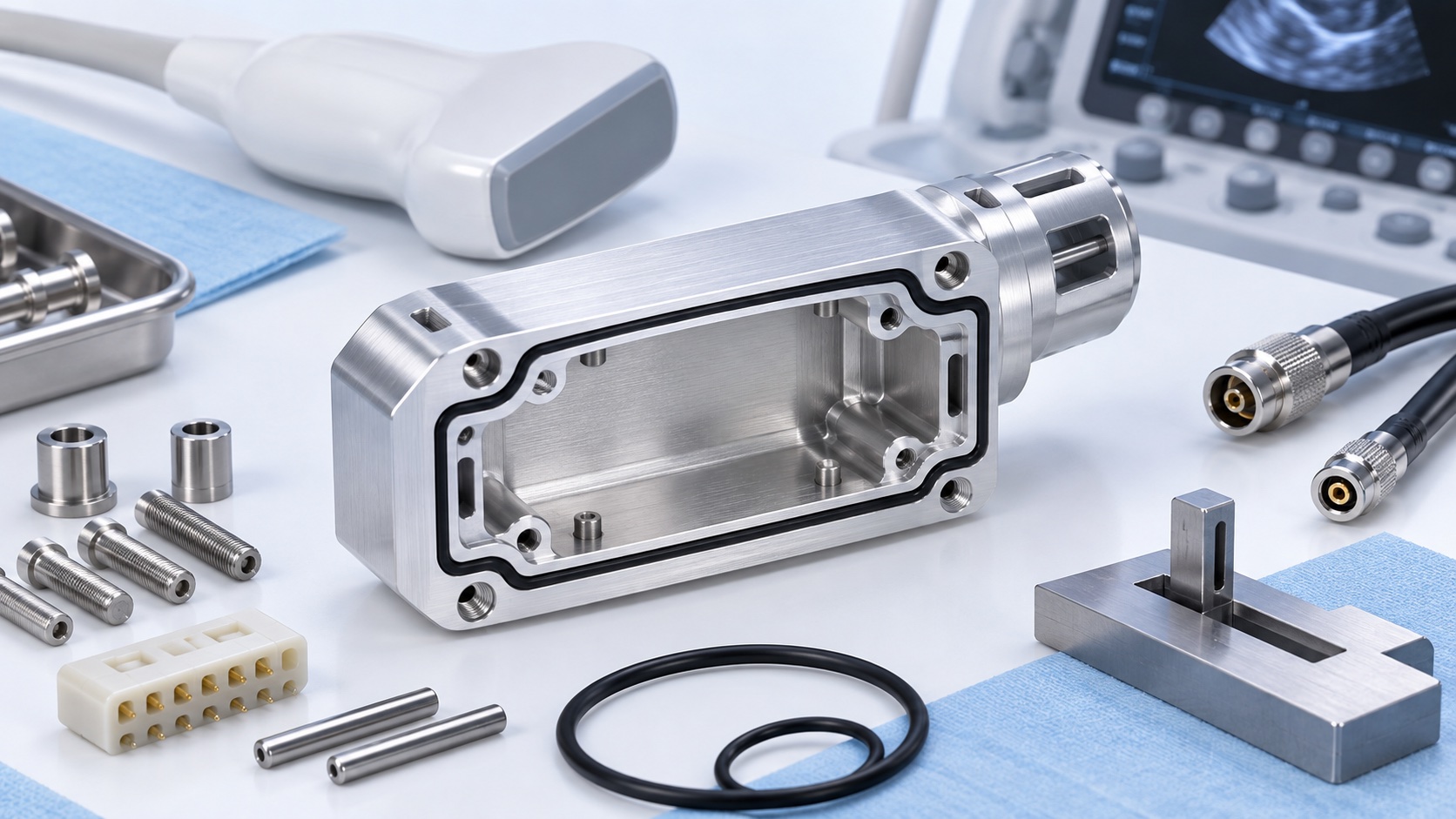

Este caso describe una carcasa 6061-T6 para inserto, cierre y bota de una sonda ecográfica. Incluye asiento, abertura codificada, tope, ranura, bosses y banda conductora. Es un ejemplo de mecanizado, no de dispositivo certificado. El fabricante controla seguridad, EMC, ingreso, cable, imagen y validación. El proveedor controla material, geometría, acabado y registros.
Paquete liberado
Incluye plano, modelo, revisión y características críticas. Identifica asiento, orientación, cierre, ranura, cable, zonas cosméticas y mapa de máscara. El cliente aporta inserto, bota, junta, tornillos, par y útil. Antes de cotizar se revisan acceso, paredes, radios, recubrimiento e inspección.
Material y blank
El 6061-T6 certificado llega con lote y sobrematerial. Cada blank conserva trazabilidad hasta anodizado y embalaje. Se revisa planitud y daño. El material se retira por etapas para reducir movimiento. Cambios de aleación, temple o forma requieren aprobación por rigidez, tensiones, color y cotas.
Secuencia CNC

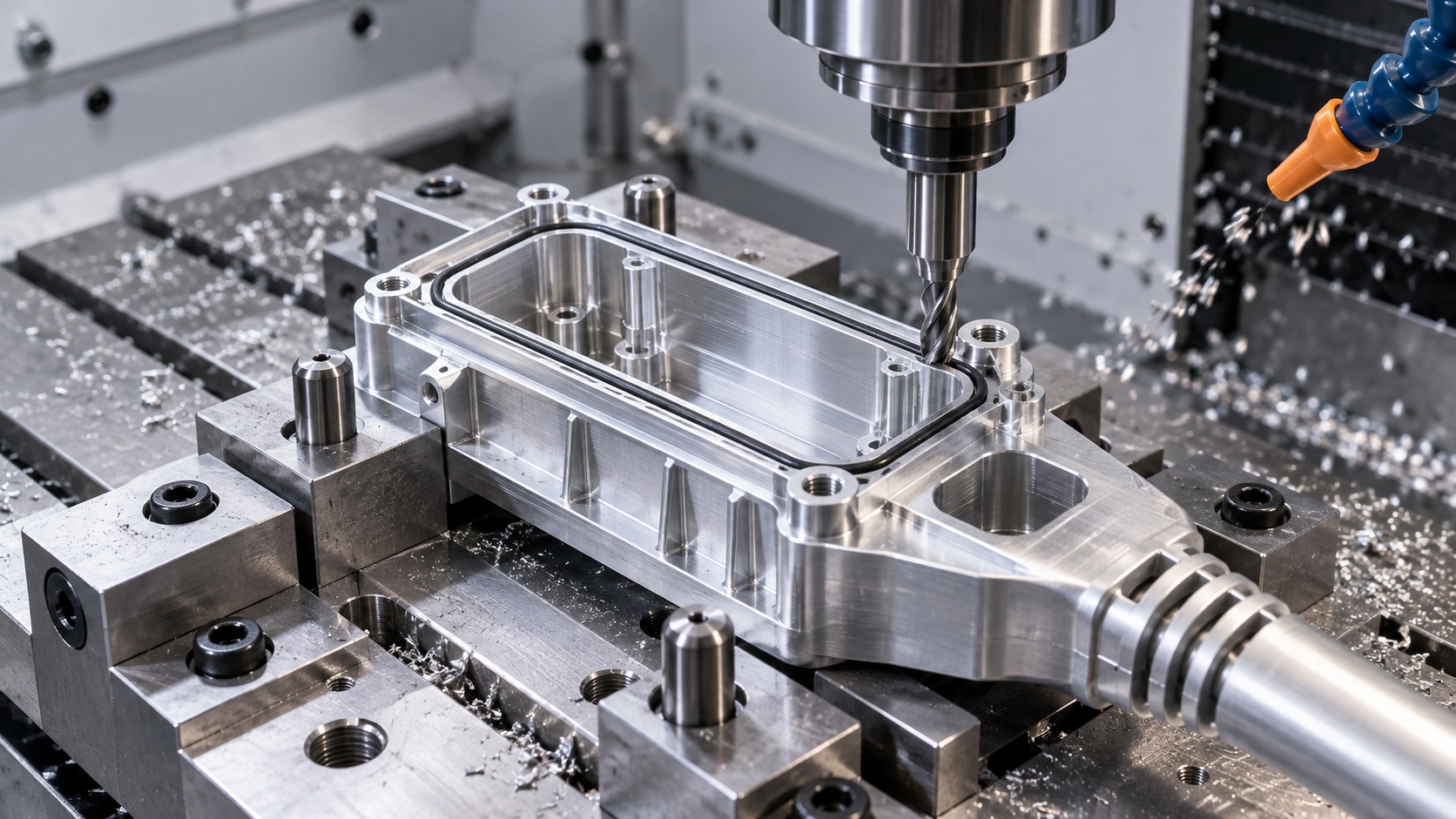

Primero se crea asiento y referencias y se desbasta la cavidad dejando apoyo en cierre y junta. El segundo amarre termina abertura, bosses, tope, salida y ranura desde referencias comunes. Las trayectorias reducen rebabas. Contorno y bordes protegen cable y manejo sin redondear asiento ni tierra de sellado.
Alineación de cierre e inserto
El tope y asiento sostienen el inserto en la posición diseñada. La CMM relaciona abertura, tornillos y cierre con el asiento. Un inserto o galga aprobada confirma holgura y recorrido. Par y precarga son del cliente. El ajuste mecánico no sustituye pruebas eléctricas o de ciclo.
Junta y banda conductora
La ranura se comprueba por anchura, profundidad, radio, planitud y rebabas. La banda se enmascara durante anodizado y se inspecciona el límite. Roscas y ajustes también pueden enmascararse. Cualquier invasión de capa sigue retrabajo aprobado, no raspado libre.
Primer artículo

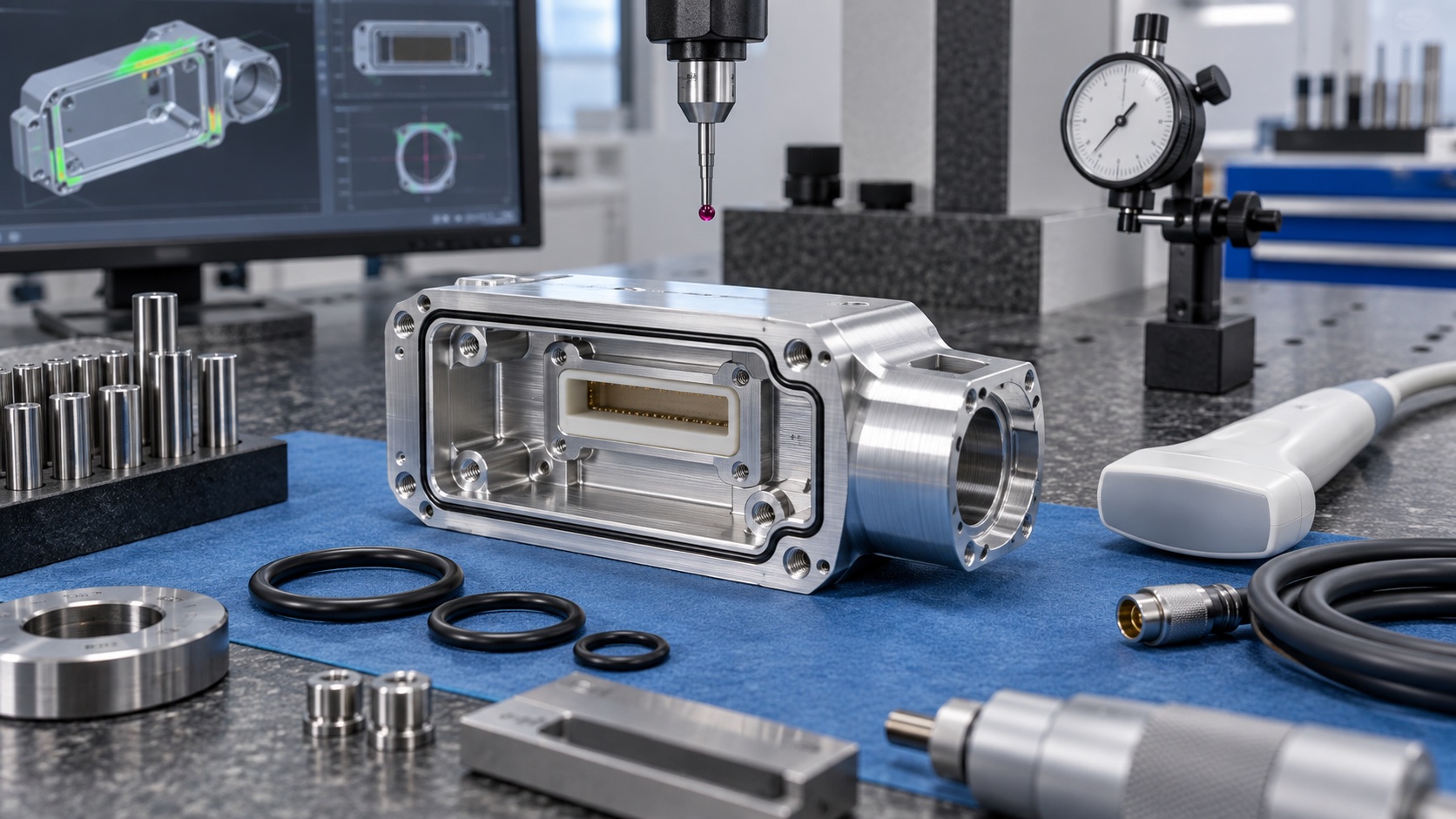

El informe cubre material, asiento, ventana, tope, bosses, roscas, ranura, salida y máscara. Se usan CMM, óptica, galgas y útil aprobado. Se registra condición antes o después de acabado, fijación, equipo y revisión. Lo cosmético se documenta separado de lo funcional.
Limpieza y embalaje

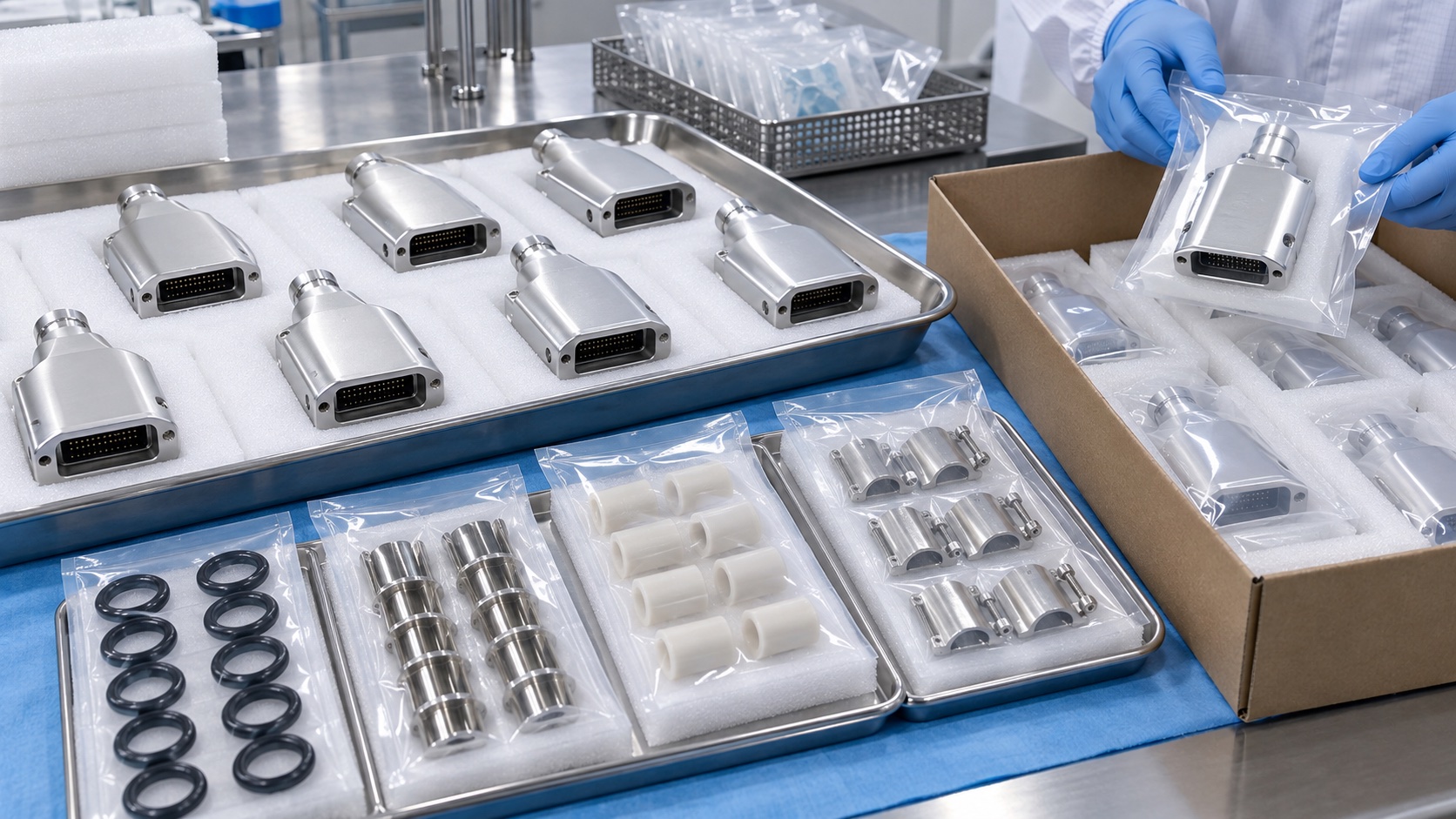

Se eliminan virutas, abrasivos y anodizado suelto de cavidades y roscas. Cada pieza se separa para proteger exterior, asiento, sello y banda. Las etiquetas indican pieza, revisión, lotes, cantidad e inspección. Es embalaje limpio, no estéril. Los insertos viajan aparte salvo montaje incluido.
Producción repetida
Programa, útil, mapa de máscara, anodizado e inspección quedan bajo control. Las tendencias de asiento, tope y ranura detectan deriva. Previsión y lote ayudan a planificar. Cambios de inserto, junta, bota, cable, cierre, capa o par requieren revisión.
FAQ
¿Es un ecógrafo completo?
No. Es un componente representativo; el fabricante valida el sistema.
¿Por qué 6061-T6?
Puede aportar bajo peso, mecanizabilidad y acabados comunes según requisitos.
¿Cómo se verifica la alineación?
Asiento, abertura, tornillos y tope se miden desde referencias comunes y con galga aprobada.
¿Por qué una banda enmascarada?
El anodizado aísla y el diseño puede necesitar contacto conductor para blindaje o tierra.
¿La inspección de ranura prueba el sello?
No. Confirma geometría; el dispositivo ensamblado debe probarse.
¿Qué documentos se entregan?
Certificados, trazabilidad, primer artículo, medidas, máscara y desviaciones.
