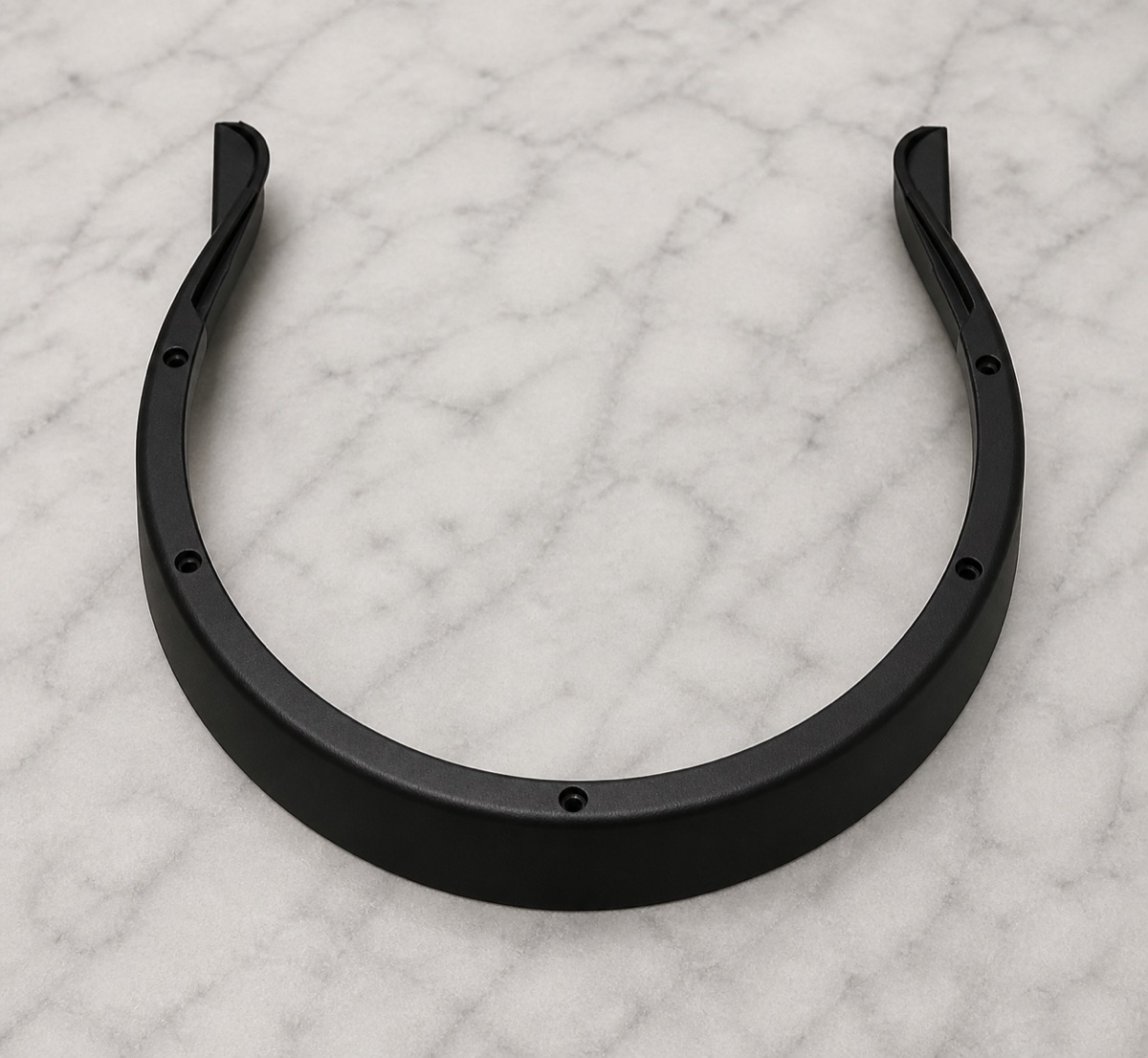

Diese ABS-Zierabdeckung für die zweite Achse unterscheidet sich von einem metallischen Gelenkteil. Ihr Wert liegt nicht nur in Maßen, sondern auch in Optik, Wandstärkenstabilität und Freigang zur inneren Roboterstruktur.
OEMach bewertete das Teil als Kunststoffkomponente für Sichtoptik und Schutz. Der Prozess musste U-förmiges Bogenprofil, Seitenbohrungen und schwarze Oberfläche schützen und gleichzeitig Verformung bei Musterfertigung, Prüfung und Lieferung vermeiden.
Projektüberblick
| Punkt | Projektdetail |
|---|---|
| Anwendung | Dekorative und schützende Abdeckung im Robotergelenkbereich |
| Material und Oberfläche | ABS-Kunststoff mit schwarzer Sichtanforderung |
| Wichtige Merkmale | U-förmiges Bogenprofil, etwa 3 mm Wandstärke, seitliche Befestigungsbohrungen und sichtbare Außenflächen |
| Technischer Fokus | Geometrie im freien Zustand, spannarme Vorrichtung, Oberflächenkonstanz, Montagefreigang und kratzsichere Verpackung |
Als Sichtfunktionsteil Bewerten
Eine ABS-Abdeckung sollte nicht mit derselben Logik bewertet werden wie ein tragender Aluminiumhalter. Für den Kunden zählen Passung, optische Kontinuität, Farbe und ob die Abdeckung nach dem Verschrauben frei von inneren Mechanismen bleibt.
Vor der Prozessplanung wird geklärt, ob das Teil für Sichtmuster, Montagevalidierung oder Kleinserie gedacht ist. Davon hängt ab, ob CNC-Muster, additive Muster, Formgebung, Finish oder Werkzeuglösung sinnvoll sind.
Das Kunststoffrisiko Liegt In Verformung
Die U-förmige Öffnung ist relativ groß, die Seitenarme sind lang und die Wand ist nicht dick. Ungleichmäßige Kräfte bei Fertigung oder Nacharbeit können Öffnungsbreite, Bogenprofil und Bohrungsbeziehung verändern.
Auch die schwarze ABS-Oberfläche braucht sorgfältiges Handling. Kratzer, Weißbruch, Werkzeugspuren oder ungleichmäßige Struktur können auffälliger sein als eine kleine verdeckte Maßabweichung.
Das Teil dient Optik und Schutz, daher müssen Profil, Wandstärke, Bohrungsposition und Oberfläche gemeinsam bewertet werden.
Zuerst Die Optikroute Festlegen
Für schnelle Prototypen können CNC-Bearbeitung oder additive Muster die Form rasch validieren. Für Kleinserien müssen Vorrichtungen, Prozessstabilität oder Werkzeugoptionen anhand des Sichtstandards geprüft werden.
Öffnungsbreite, Bogenradius und Bohrungspositionen sollten derselben Montagelogik folgen. Entgraten, Kantenfinish und Oberfläche werden verlässlicher, wenn diese Abnahmepunkte vor der Fertigung definiert sind.
Mit Weniger Kraft Spannen Und Prüfen
ABS-Teile dürfen nicht wie Aluminiumblöcke gespannt werden. Wenn eine Vorrichtung die U-Öffnung zusammendrückt oder spreizt, kann das Teil nach dem Lösen zurückfedern und Bohrungen oder Kantenprofil verschieben.

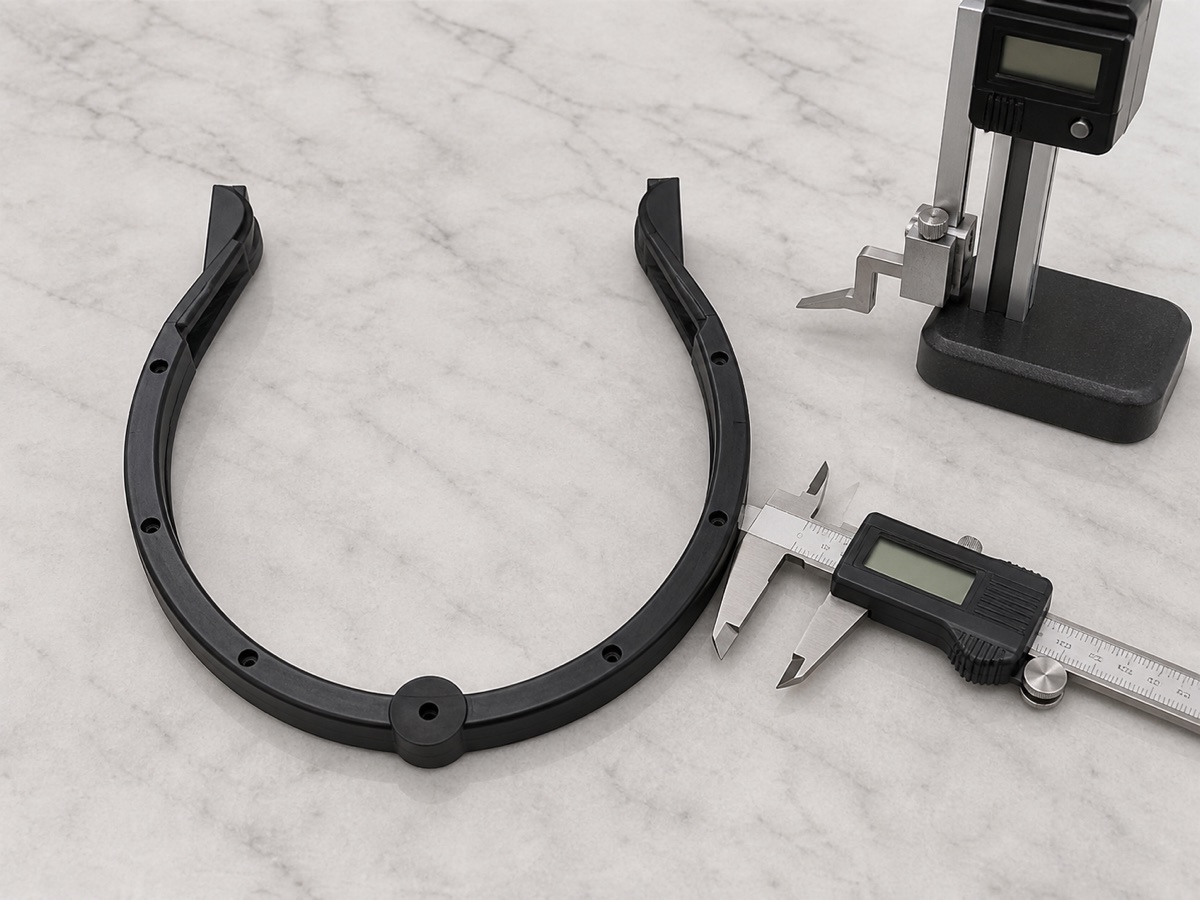

OEMach nutzt weiche Auflagen oder Konturvorrichtungen, damit das gebogene Teil natürlich liegt. Die Prüfung kontrolliert Öffnungsbreite, Wandstärke, Seitenbohrungen und Bogenprofil möglichst im freien Zustand.
Kunststoffabdeckungen sollten im freien Zustand gemessen werden, damit Spannkraft keine Verformung der U-Öffnung verdeckt.
Schwarz Früh Definieren
Schwarzes ABS kann matt, seidenmatt, fein strukturiert, lackiert oder materialfarbig bedeuten. Wenn die Zeichnung nur schwarz angibt, passt die spätere Wirkung vielleicht nicht zum Robotergehäuse oder angrenzenden Abdeckungen.
Ein kleines Sichtmuster oder Prozessmuster vor der Komplettlieferung hilft, Glanz, Struktur und Kratzerwartung zu bestätigen. Dadurch sinkt die Nacharbeitsgefahr am fertigen Teil.
Prüfung, Lieferzeit Und Verpackung
Die Erstmusterprüfung sollte Öffnungsbreite, Bogenprofil, Wandstärke, Seitenbohrungen, Montagebosse, Kanten, Kratzer und schwarze Gleichmäßigkeit abdecken. Für Einbauvalidierung ist eine echte Passprobe oft hilfreicher als nur Bohrungsabstände.

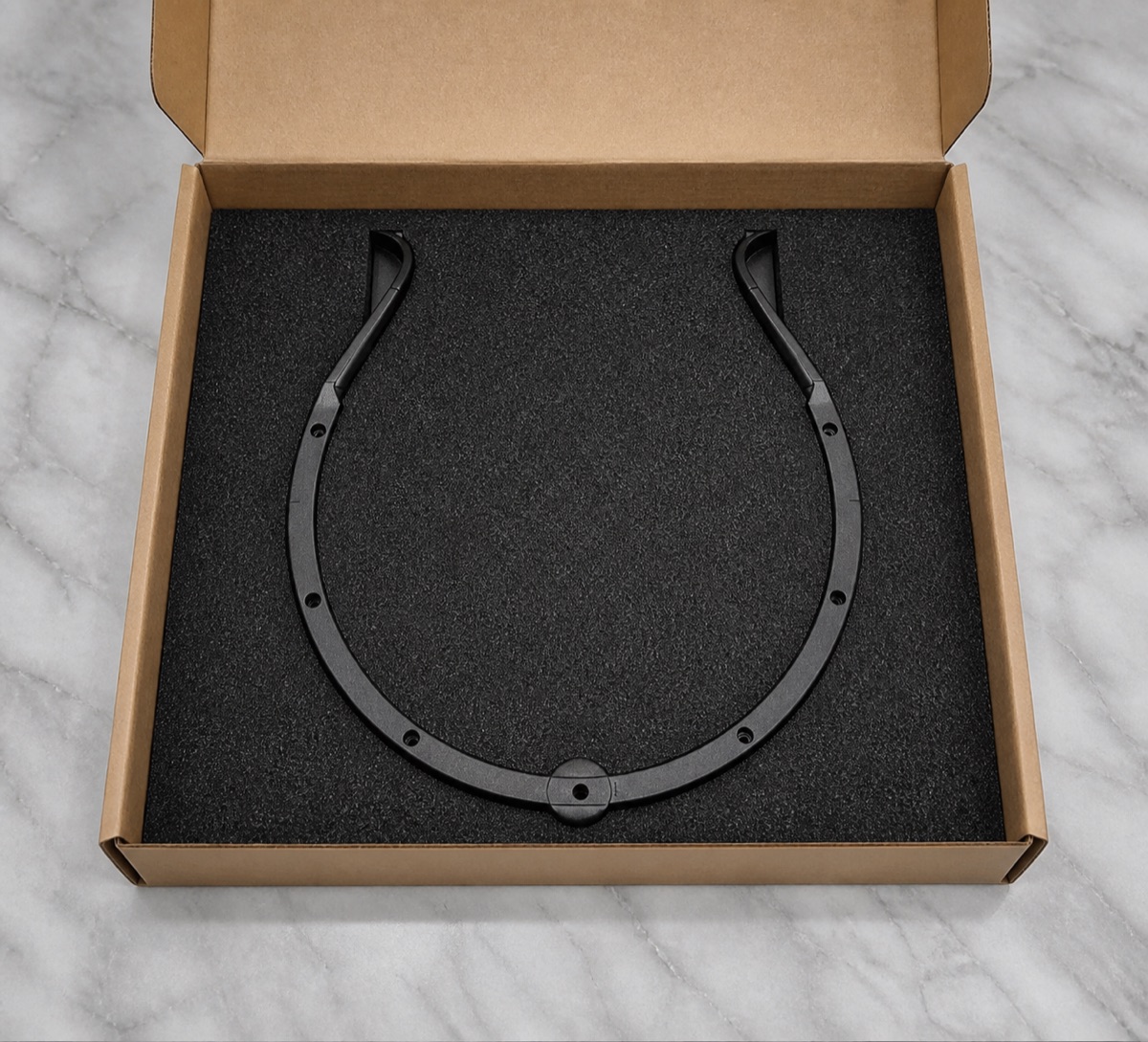

Muster werden meist mit 4 bis 7 Arbeitstagen bewertet, Kleinserien mit 7 bis 12 Arbeitstagen je nach Oberflächenanforderung. Schaumauflage sollte die Sichtfläche weich tragen und verhindern, dass die beiden Arme beim Transport zusammengedrückt werden.
Weiche Auflage schützt die Sichtfläche und begrenzt Verformung oder Weißbruch an Bohrungen beim Transport.
Zusammenfassung
Diese Fallstudie zeigt die andere Logik von Kunststoff-Sichtteilen für Roboter. Metallische Gelenkteile hängen stark von Bezügen und Passungen ab; eine ABS-Zierabdeckung benötigt Profilstabilität, spannarmes Handling, definierte Oberfläche und Kontrolle des Montagefreigangs.
FAQ
Kann eine ABS-Zierabdeckung für Prototypen CNC-bearbeitet werden?
Ja. CNC-Bearbeitung kann Form und Montage schnell prüfen, aber Oberflächenweg und Sichtstandard müssen getrennt von der Metallteil-Logik definiert werden.
Warum im freien Zustand messen?
Weil Spannkraft die U-Öffnung vorübergehend verändern kann. Die freie Messung zeigt die Geometrie, die der Kunde tatsächlich erhält und montiert.
