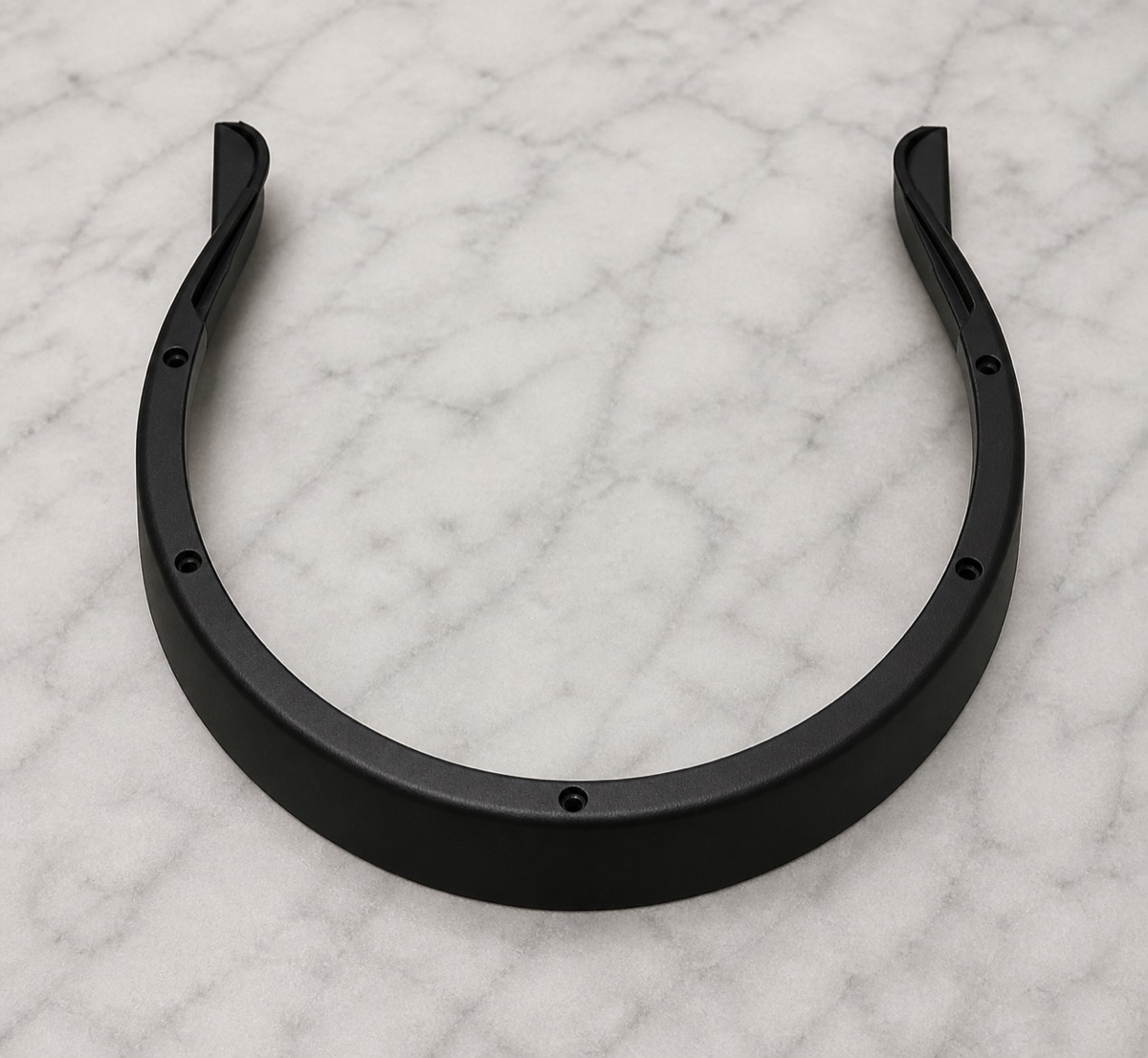

Esta cubierta decorativa ABS de segundo eje es diferente de una pieza metálica de articulación. Su valor no está solo en las dimensiones, sino también en la apariencia, la estabilidad del espesor y la ausencia de interferencias con la estructura interna.
OEMach revisó la pieza como componente plástico de apariencia y protección. El proceso debía proteger la curva en U, los agujeros laterales y la superficie negra, evitando deformaciones durante fabricación de muestra, inspección y entrega.
Resumen del proyecto
| Elemento | Detalle del proyecto |
|---|---|
| Aplicación | Cubierta decorativa y protectora para zona de articulación robótica |
| Material y acabado | Plástico ABS con requisito de apariencia negra |
| Características clave | Perfil curvo en U, espesor aproximado de 3 mm, agujeros laterales de montaje y superficies exteriores visibles |
| Enfoque técnico | Geometría en estado libre, fijación de baja fuerza, consistencia superficial, holgura de montaje y embalaje contra rayas |
Tratarla Como Pieza Funcional De Apariencia
Una cubierta ABS no debe evaluarse con la misma lógica que un soporte de aluminio resistente. Al cliente le importan el encaje, la continuidad visual, el color y que la cubierta no interfiera con mecanismos internos después del montaje.
Antes de planificar, se confirma si la pieza es para revisión estética, validación de montaje o entrega en lote pequeño. Esa decisión influye en usar CNC de muestra, impresión 3D, conformado, acabado o solución de utillaje.
El Riesgo Del Plástico Es La Deformación
La abertura en U es amplia, los brazos laterales son largos y la pared no es gruesa. Si hay fuerza desigual durante fabricación o acabado, pueden cambiar la anchura de la abertura, el perfil curvo y la relación de agujeros.
La superficie ABS negra también exige cuidado. Rayas, blanqueamiento, marcas de herramienta o textura irregular pueden ser más visibles que una pequeña desviación dimensional oculta.
La pieza es un componente de apariencia y protección, por lo que perfil, espesor, posición de agujeros y superficie deben revisarse juntos.
Definir Primero La Ruta De Apariencia
Para prototipo rápido, el CNC o una muestra aditiva pueden validar la forma con rapidez. Para lote pequeño, conviene revisar fijaciones, estabilidad del proceso o alternativas de utillaje según el estándar visual.
La anchura de la abertura, el radio de curva y la posición de los agujeros deben pertenecer a una misma lógica de montaje. El desbarbado, el acabado de bordes y la superficie son más fiables cuando los criterios se definen antes de fabricar.
Fijar E Inspeccionar Con Menos Fuerza
Las piezas ABS no deben sujetarse como bloques de aluminio. Si el útil cierra o abre temporalmente la forma en U, la pieza puede recuperar forma al soltarse y desplazar los agujeros o el perfil de borde.
OEMach utiliza soporte blando o útiles con forma para que la pieza curva apoye de manera natural. La inspección comprueba anchura de abertura, espesor, posición de agujeros y perfil curvo en estado libre siempre que sea posible.

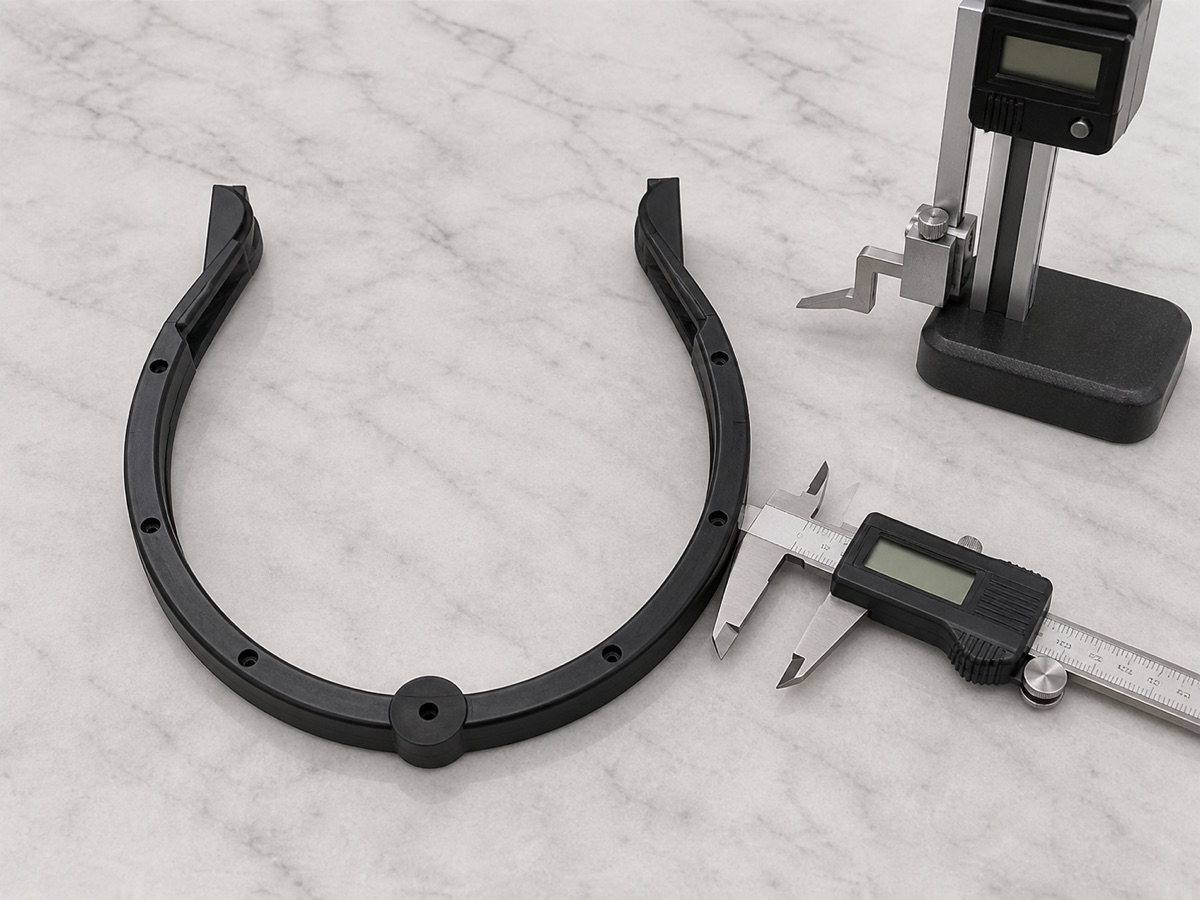

Las cubiertas plásticas deben medirse en estado libre para que la fuerza de sujeción no oculte la deformación de la abertura en U.
Definir El Negro Desde El Inicio
ABS negro puede significar mate, semimate, textura fina, pintura o color natural del material. Si el plano solo indica negro, el resultado visual puede no coincidir con la carcasa del robot o las cubiertas vecinas.
Una pequeña muestra de apariencia o una muestra de proceso ayuda antes de la entrega completa. Permite confirmar brillo, textura y resistencia a rayas, y reduce retrabajos al final.
Inspección, Plazo Y Embalaje
La primera inspección debe cubrir anchura de abertura, perfil curvo, espesor, agujeros laterales, salientes de montaje, rebabas, rayas y consistencia del negro. Para validación de instalación, la prueba real de montaje suele ser más útil que medir solo distancias entre agujeros.
El plazo de muestra suele evaluarse en 4 a 7 días laborables, y los lotes pequeños en 7 a 12 días laborables según requisitos de superficie. La espuma debe sostener suavemente la cara visible y evitar que los dos brazos se compriman durante el transporte.

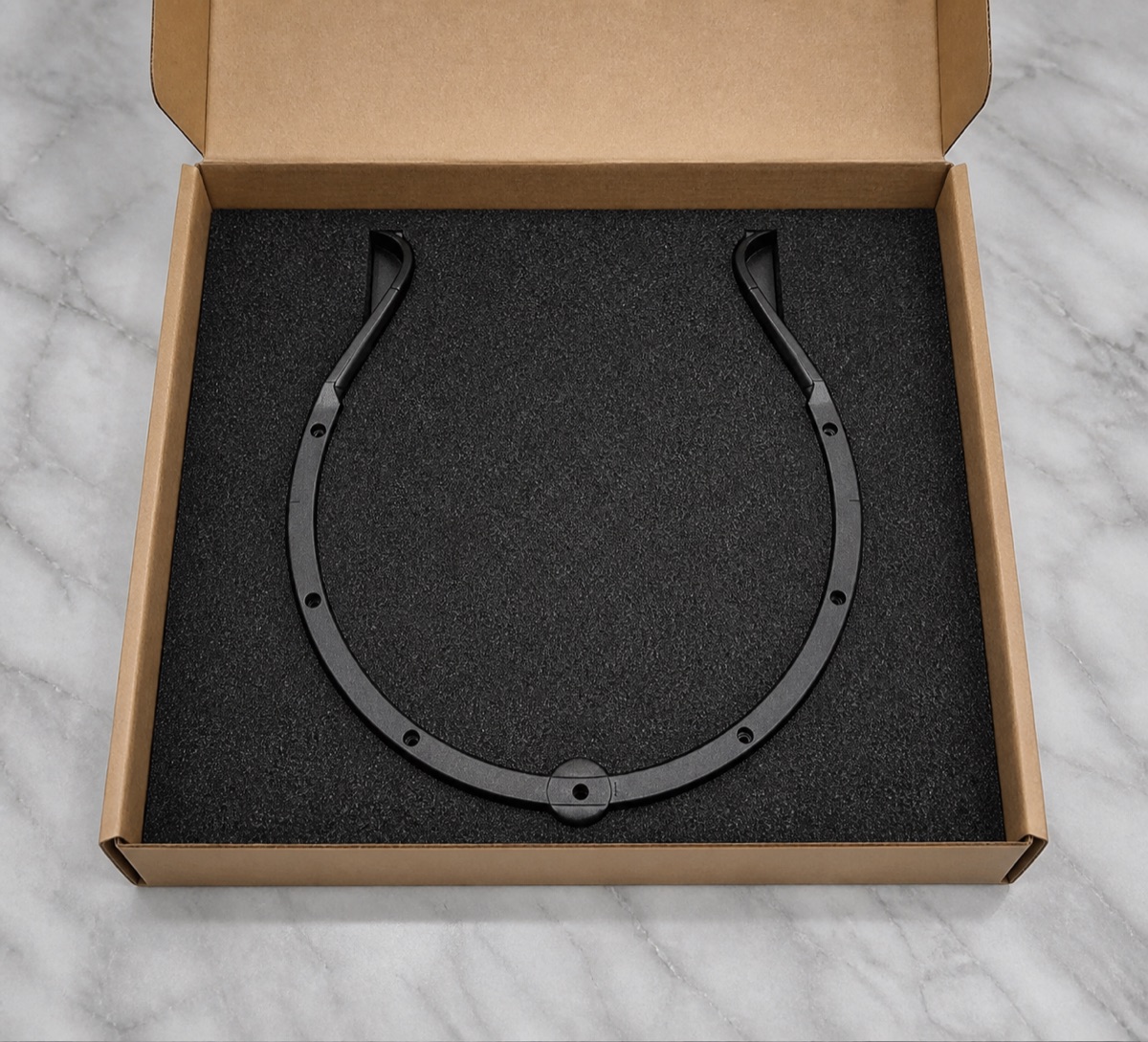

El soporte blando protege la superficie visible y limita deformaciones o blanqueamiento alrededor de los agujeros durante el transporte.
Resumen del caso
Este caso muestra la lógica diferente que requieren las piezas plásticas de apariencia para robots. Las piezas metálicas de articulación dependen mucho de referencias y ajustes; una cubierta ABS necesita estabilidad de perfil, manejo de baja fuerza, definición de superficie y control de interferencias.
FAQ
Se puede mecanizar CNC una cubierta ABS para validar un prototipo?
Sí. El CNC puede servir para revisar forma y montaje rápidamente, pero la ruta de superficie y el criterio visual deben definirse aparte de la lógica de piezas metálicas.
Por qué medir la cubierta en estado libre?
Porque la sujeción puede cambiar temporalmente la abertura en U. La medición libre muestra la geometría que el cliente recibirá e instalará.
