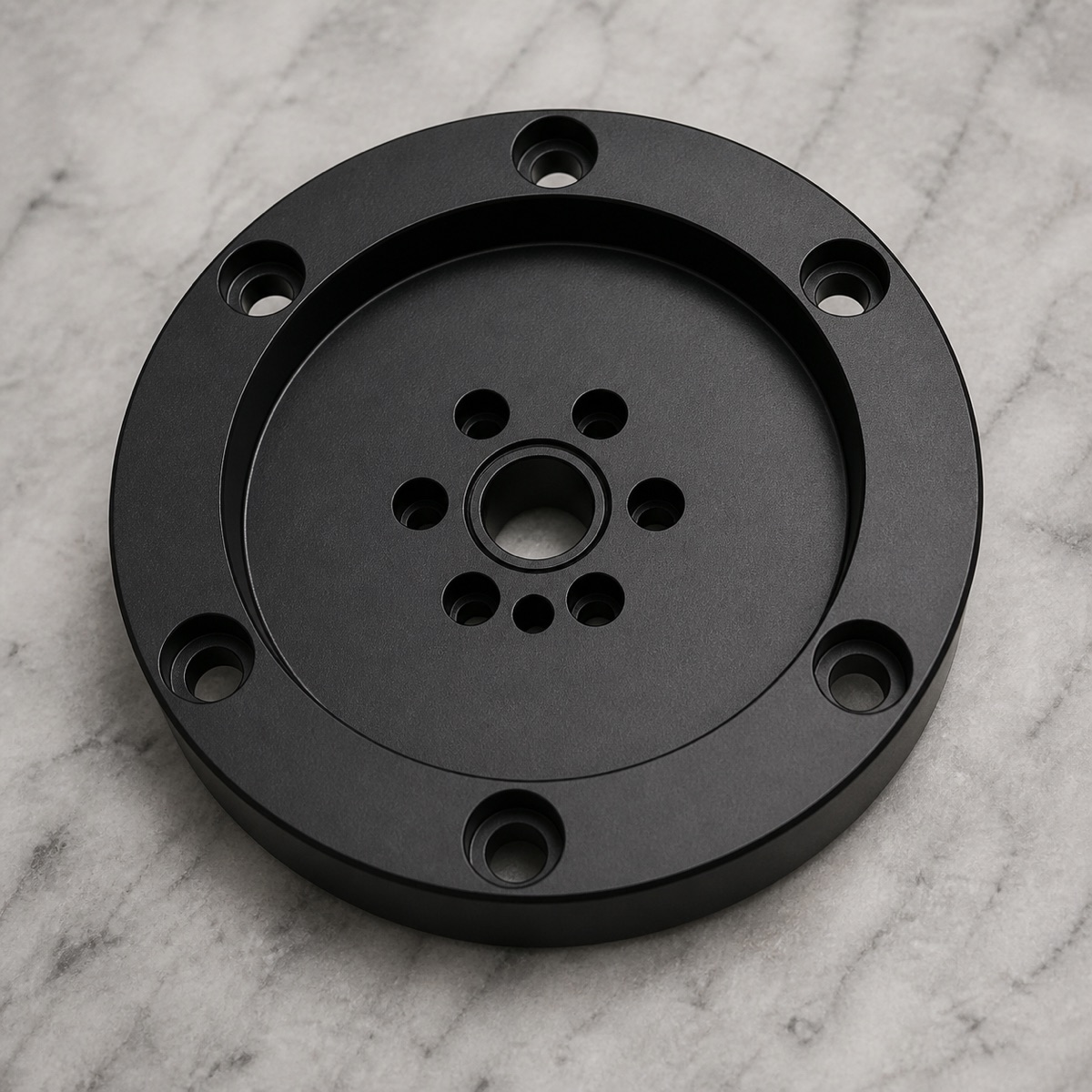

Ein Verbindungsflansch der dritten Achse ist ein typisches Scheibenteil im Robotergelenk. Er wirkt weniger auffällig als ein unregelmäßiger Halter, aber eine instabile Beziehung zwischen zentralen Bohrungen, äußeren Montagebohrungen und Stirnstufe zeigt sich schnell bei der Montage.
OEMach behandelte die Mittelbohrung als primäre Positionierlogik. Äußere Montagebohrungen, Stirnstufe und kleine Bohrungen um die Mitte mussten demselben Zentralbezug folgen, statt als einzelne Merkmale gefertigt zu werden.
Das Teil bestand aus 6061 Aluminium und wurde mit 180er-Strahlen sowie Schwarz-Eloxal geliefert. Darum waren Bohrungsmündungsqualität und Optik nach Oberfläche Teil des Fertigungsplans.
Projektüberblick
| Punkt | Projektdetail |
|---|---|
| Anwendung | Robotergelenkkomponente / scheibenförmiger Verbindungsflansch |
| Material und Oberfläche | 6061 Aluminium, 180er-gestrahlt und schwarz eloxiert |
| Merkmale | Zentrale Durchgangsbohrung, zentrale kleine Bohrungsgruppe, äußere Montagebohrungen, Stirnstufe, konzentrische Beziehung und schwarze Sichtfläche |
| Bearbeitungsfokus | Zentralbezug, Stabilität beider Seiten, Höhe der Stirnstufe, Winkelbeziehung, Bohrungsfasen und Gratkontrolle |
| Prüffokus | Zentrale Bohrungsgruppe, äußeres Lochbild, Konzentrizität, Winkelposition, Flächenparallelität, Gewinde-Lehrung und schwarze Optik |
| Lieferfokus | Bohrungsreinigung nach Eloxal, Stirnflächenschutz und Einzelteil-Schaumverpackung |
Ein Scheibenflansch beginnt mit Zentralbezug
Die Struktur enthält eine zentrale Durchgangsbohrung, kleine Bohrungen nahe der Mitte, gleichmäßig verteilte äußere Montagebohrungen und eine Stirnstufe. Sie verbindet und positioniert zugleich im Robotergelenk.
In der Prüfung baut OEMach die Bearbeitungsroute um den Zentralbezug auf. Werden zentrale Gruppe und äußeres Lochbild getrennt betrachtet, kann die Montage Schraubwiderstand oder Winkelversatz zeigen.
Das Hauptrisiko ist Winkel- und Konzentrizitätsdrift
Bei einem Scheibenflansch ist die Frage meist nicht, ob die Außenkontur rund ist. Wichtiger ist, ob zentrale Bohrungsgruppe, äußeres Lochbild und Stirnstufe eine stabile Winkel-, Konzentrizitäts- und Flächenbeziehung halten.
Die Stirnstufe beeinflusst Auflagehöhe und Modulposition. Grate oder Eloxalrückstände an der Stufenkante können das Nachbarteil stören, auch wenn die Hauptmaße akzeptabel aussehen.
Bearbeitungsroute
OEMach stabilisiert meist zuerst beide Flächen und den Zentralbezug, bearbeitet danach die Stirnstufe und schließt schließlich zentrale Bohrungsgruppe und äußere Montagebohrungen unter demselben Bezug.
Bei Bereichen mit höherer Konzentrizitätsanforderung wird Zweitpositionierfehler möglichst reduziert. Nach Bearbeitung zentraler und äußerer Löcher werden Bohrungsfasen vereinheitlicht. Eine zu leichte Fase lässt Grate; eine zu große beeinflusst Schraubauflage und Optik.
Gleichmäßige Auflage zählt bei runden Teilen
Runde Flansche gelten oft als leicht zu spannen, aber ungleichmäßige Auflage kann Spannwirkung auf der Fläche hinterlassen. Nach dem Lösen kann ein leichter Rücksprung die Beziehung zwischen zentralen und äußeren Bohrungen beeinflussen.
OEMach nutzt gleichmäßige Auflage und Positionierstifte, damit Stirnfläche, Zentrum und äußere Löcher im freien Zustand stabiler bleiben. Das Erstteil wird erneut geprüft, bevor der Rest der Serie läuft.
Nach Eloxal darf die Bohrungsprüfung nicht entfallen
Dieser schwarze Scheibenflansch hat viele Bohrungsmündungen und mehrere Stufen. Jeder Restgrat, jede blanke Kante oder jeder Reinigungsrückstand wird nach Schwarz-Eloxal deutlicher sichtbar.
OEMach prüft Bohrungsmündungen, Stufen und Sichtflächen vor und nach der Oberflächenbehandlung. Ziel ist, dass der Kunde ohne zusätzliche Reinigung in die Montageprüfung gehen kann.
Prüfung, Termin und Verpackung

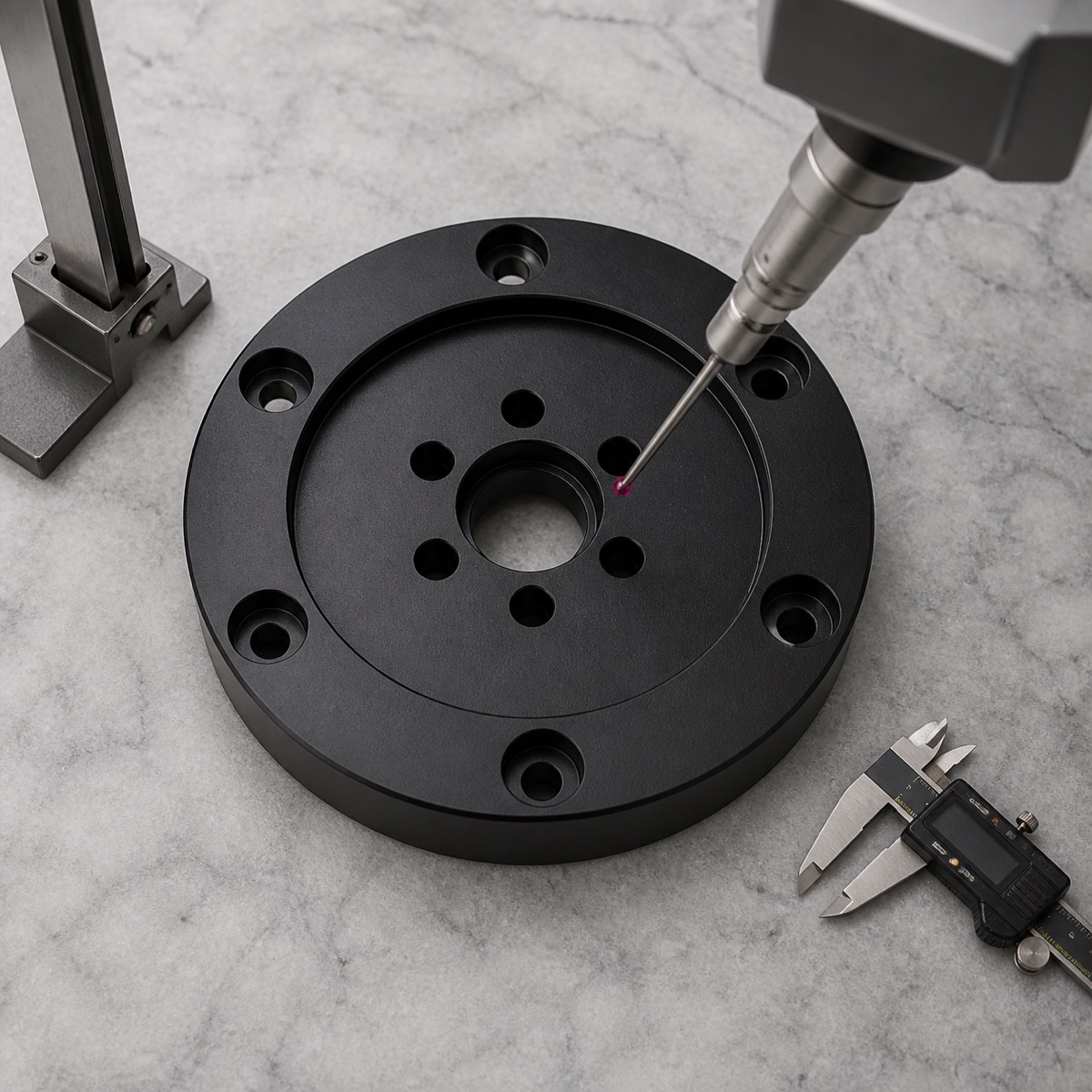

Die Erstteilprüfung sollte Mittelbohrung, zentrale kleine Bohrungsgruppe, äußeres Lochbild, Stirnstufe, Parallelität, Bohrungsfase, Gewinde-Lehrung und schwarze Optik umfassen. Entscheidend sind Konzentrizität und Winkelbeziehung.
Die Prototypenlieferzeit für einen schwarz eloxierten 6061 Verbindungsflansch dieser Art liegt meist bei 5 bis 8 Arbeitstagen. Kleinserien werden häufig mit 8 bis 12 Arbeitstagen geplant; vollständige Lochbildprüfung oder kompletter Bericht erhöhen den Zeitbedarf.

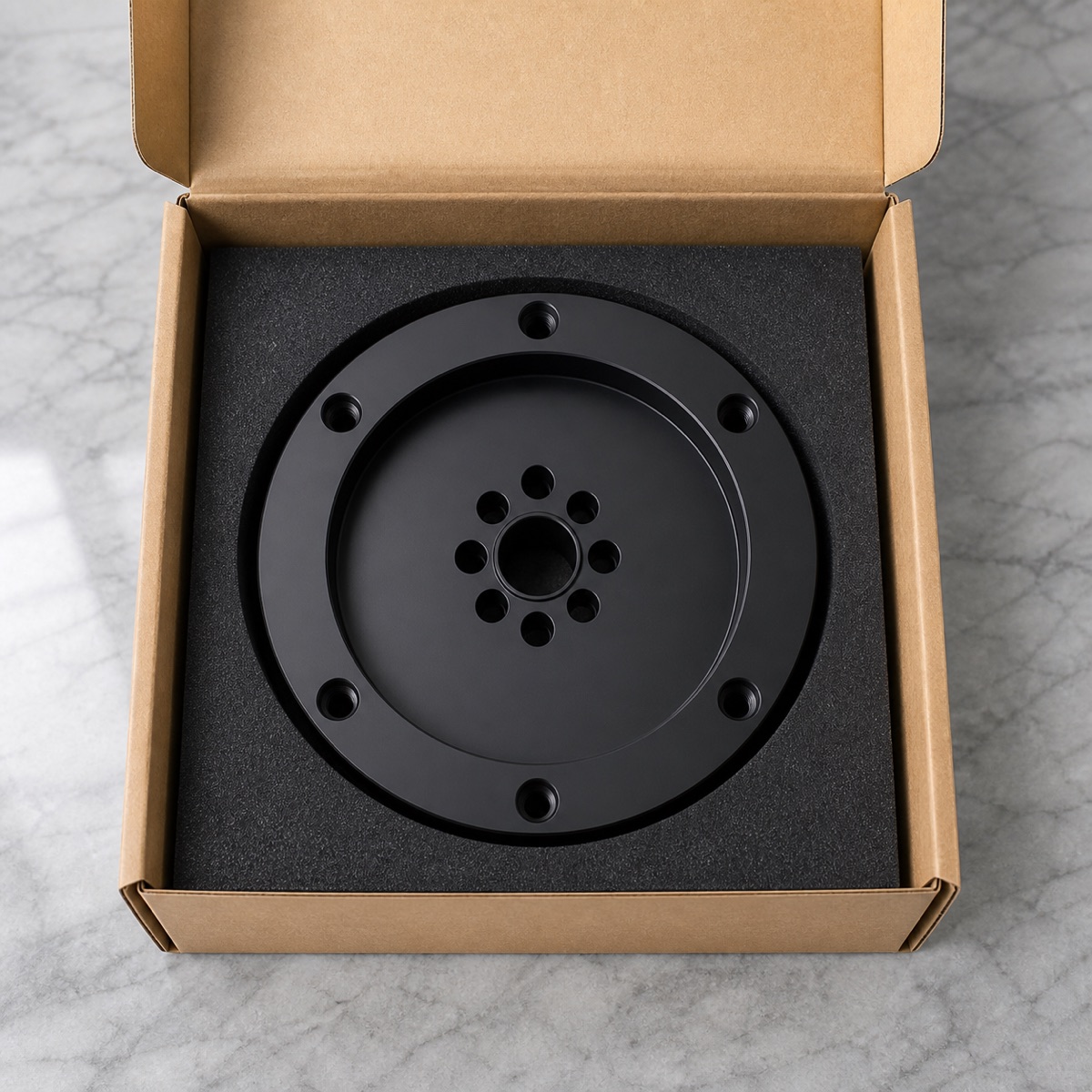

Einzelteil-Schaumverpackung verhindert Reibung an Stirnflächen und Stoß an Bohrungsmündungen während der Lieferung. Reinigung, Nachprüfung und Verpackung bilden die letzte Freigabe.
Erkenntnis aus dem Fall
Dieser Verbindungsflansch der dritten Achse wirkt regelmäßig, prüft aber Zentralbezug, Stirnstufenführung und Lochbildbeziehung. Je regelmäßiger ein Teil aussieht, desto wichtiger wird ein klares Bezugssystem.
FAQ
Was ist an einem Verbindungsflansch der dritten Roboterachse schwierig?
Zentrale Bohrungsgruppe, äußere Montagebohrungen und Stirnstufe müssen Winkel-, Konzentrizitäts- und Flächenbeziehung in einem Bezugssystem halten.
Warum ist der Zentralbezug wichtig?
Der Zentralbezug steuert, wie der Flansch das Robotergelenk positioniert und wie äußere Löcher beim Verschrauben ausgerichtet werden.
Wie sollte ein Scheibenflansch bearbeitet werden?
Zuerst Flächen und Zentralbezug stabilisieren, dann die Stufe fertigen und zentrale sowie äußere Lochbilder in einem Bezug schließen.
Was sollte nach Schwarz-Eloxal geprüft werden?
Bohrungsgrate, blanke Kanten, Rückstände, Stufenzustand, Gewindequalität und Schlüsselmaße sollten erneut geprüft werden.
Kann OEMach Roboter-Verbindungsflansche fertigen?
Ja. OEMach unterstützt Prototypen und Kleinserien von Roboterflanschen mit Eloxalabstimmung, Prüfung und Schutzverpackung.
