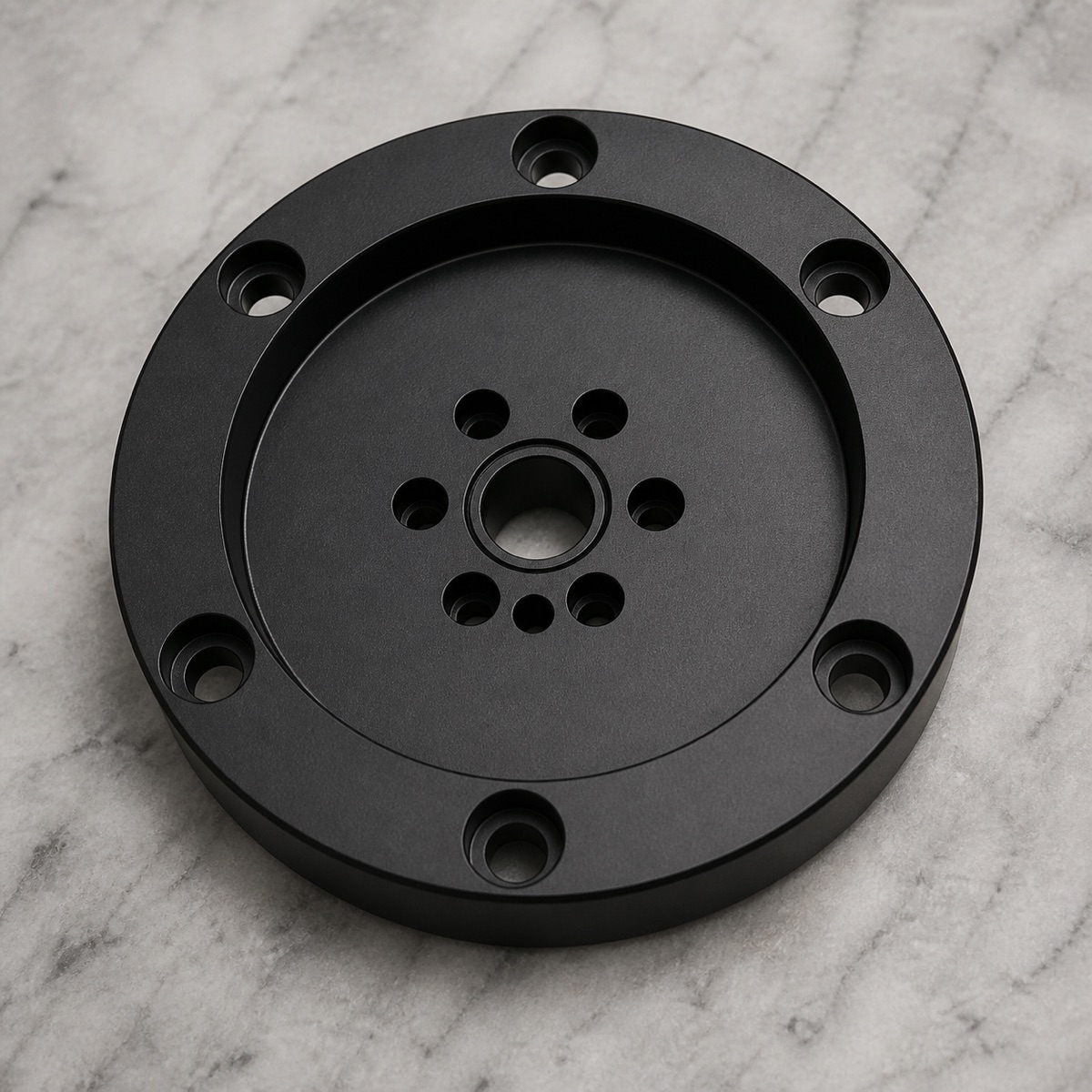

Una brida de conexión de tercer eje es una pieza circular común en articulaciones robóticas. Puede parecer menos compleja que un soporte irregular, pero una relación inestable entre agujeros centrales, agujeros exteriores y escalón frontal aparece rápido durante el montaje.
OEMach trató el agujero central como la lógica principal de localización. Los agujeros exteriores, el escalón frontal y los pequeños agujeros alrededor del centro debían seguir la misma referencia central, no mecanizarse como rasgos aislados.
La pieza usó aluminio 6061 y se entregó con arenado de grano 180 y anodizado negro, por lo que calidad de bocas y apariencia posterior al acabado formaron parte del plan de fabricación.
Resumen del proyecto
| Elemento | Detalle del proyecto |
|---|---|
| Aplicación | Componente de articulación robótica / brida circular de conexión |
| Material y acabado | Aluminio 6061, arenado grano 180 y anodizado negro |
| Rasgos clave | Agujero central pasante, grupo de agujeros centrales, agujeros exteriores, escalón frontal, relación concéntrica y superficie negra visible |
| Foco de mecanizado | Referencia central, estabilidad de dos caras, altura del escalón, relación angular, chaflanes y control de rebabas |
| Foco de inspección | Grupo central, patrón exterior, concentricidad, posición angular, paralelismo, rosca pasa/no pasa y apariencia negra |
| Foco de entrega | Limpieza de agujeros tras anodizado, protección de cara frontal y embalaje individual de espuma |
Una brida circular debe empezar por la lógica central
La estructura incluye agujero central pasante, pequeños agujeros cerca del centro, agujeros exteriores distribuidos y escalón frontal. Es una pieza de conexión y también de localización dentro de la articulación.
Durante la revisión, OEMach construye la ruta alrededor de la referencia central. Si el grupo central y el patrón exterior se hacen con criterios separados, el montaje puede mostrar resistencia al atornillar o desajuste angular.
El riesgo principal es deriva angular y concéntrica
En una brida circular, el problema no suele ser si el contorno exterior es redondo. El riesgo importante es si el grupo central, el patrón exterior y el escalón mantienen una relación angular, concéntrica y de cara estable.
El escalón frontal afecta altura de apoyo y localización del módulo. Rebabas o residuos de anodizado en el borde del escalón pueden interferir con la pieza vecina aunque las dimensiones principales parezcan correctas.
Ruta de mecanizado
OEMach suele estabilizar primero las dos caras y la referencia central, luego mecaniza el escalón frontal y finalmente cierra el grupo central y los agujeros exteriores bajo la misma referencia.
En zonas con mayor exigencia de concentricidad, se reduce al máximo el error de reposicionamiento. Tras mecanizar grupo central y patrón exterior, se unifican los chaflanes. Un chaflán demasiado ligero deja rebaba; uno excesivo afecta asiento de tornillo y apariencia.
El apoyo uniforme importa en piezas redondas
Las bridas redondas suelen considerarse fáciles de sujetar, pero un apoyo desigual puede dejar influencia de amarre en la cara. Después de soltar, una ligera recuperación puede afectar la relación entre grupo central y agujeros exteriores.
OEMach usa apoyo uniforme y ayuda de pasadores de localización para mantener cara, centro y agujeros exteriores más estables en estado libre. La primera pieza se revisa antes de avanzar con el resto del lote.
La inspección tras anodizado no se debe omitir
Esta brida circular negra tiene muchas bocas de agujero y varios escalones. Cualquier rebaba, borde brillante o residuo de limpieza se vuelve más visible después del anodizado negro.
OEMach revisa bocas, escalones y caras visibles antes y después del tratamiento. El objetivo es que el cliente pueda entrar en verificación de montaje sin limpieza adicional.
Inspección, plazo y embalaje

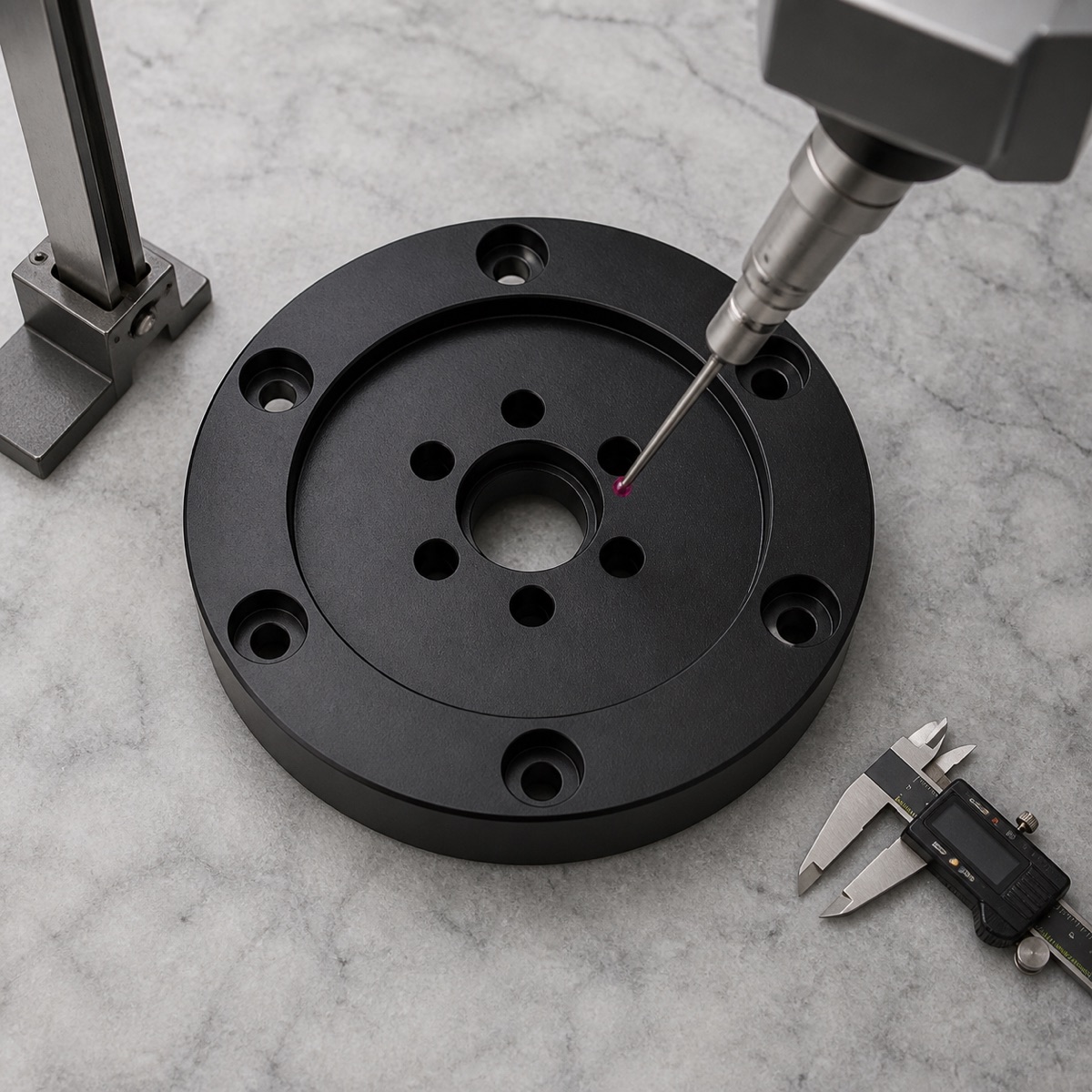

La primera pieza debe incluir agujero central, grupo central, patrón exterior, escalón, paralelismo, chaflán, rosca pasa/no pasa y apariencia negra. La clave es la relación concéntrica y angular.
El plazo de prototipo para una brida de conexión en 6061 anodizado negro como esta suele estimarse en 5 a 8 días laborables. Los lotes pequeños se planifican normalmente en 8 a 12 días laborables, con más tiempo si se exige inspección completa de agujeros o informe.

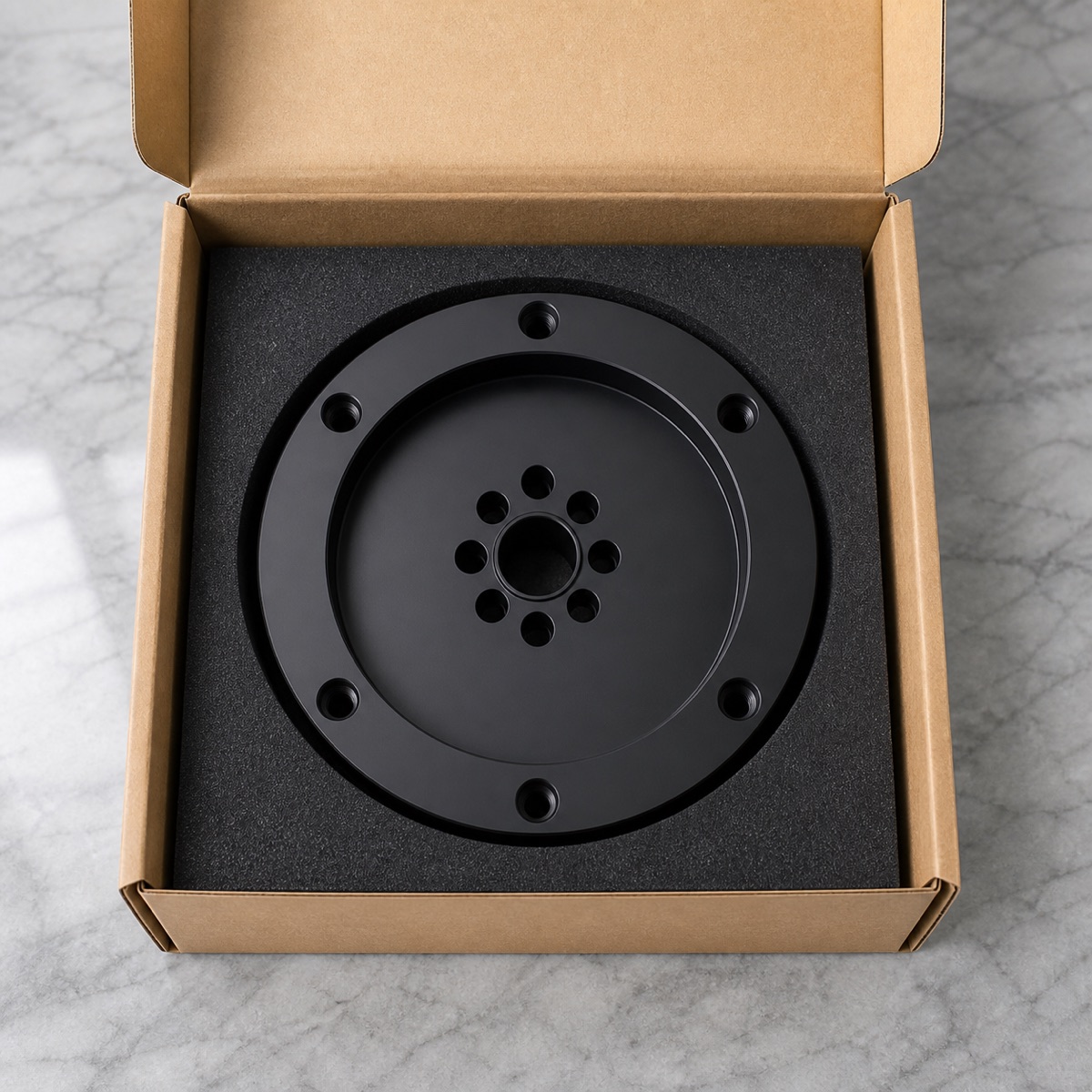

El embalaje individual de espuma evita roce de caras e impactos en bocas de agujero durante la entrega. Limpieza, reinspección y embalaje se tratan como una confirmación final.
Conclusión del caso
Esta brida de conexión de tercer eje parece regular, pero prueba la lógica central, el control del escalón y la relación del patrón de agujeros. Cuanto más regular parece la pieza, más importante es un sistema de referencias claro.
FAQ
Qué tiene de difícil una brida de conexión de tercer eje?
El grupo central, los agujeros exteriores y el escalón deben mantener relaciones angular, concéntrica y de cara bajo una referencia común.
Por qué importa la referencia central?
La referencia central controla cómo la brida localiza la articulación y cómo alinean los agujeros exteriores al atornillar.
Cómo se debe mecanizar una brida circular?
Primero estabilizar caras y centro, luego acabar el escalón y cerrar patrones central y exterior bajo una referencia.
Qué revisar después del anodizado negro?
Rebabas en bocas, bordes brillantes, residuos, estado del escalón, roscas y dimensiones clave deben revisarse de nuevo.
OEMach puede mecanizar bridas robóticas?
Sí. OEMach apoya prototipos y lotes pequeños de bridas robóticas con anodizado, inspección y embalaje protegido.
