Die Herausforderung dieses Modulsitzes der vierten Achse liegt nicht nur im Öffnen einer großen Bohrung. Nach der Bearbeitung eines offenen 6061 Aluminiumhalters müssen große Bohrung, unterer Montagebezug und Seitenlochreihe dieselbe Montagebeziehung halten.
OEMach bewertete das Teil als Positionierkomponente eines Robotergelenks, nicht als normalen Halter. Das Team klärte zuerst, welche Struktur die große Bohrung aufnimmt, welche Fläche als unterer Bezug dient und wie die Seitenbohrungen die Nachbarstruktur verriegeln.
Das Teil wurde mit 180er-Strahlen und Schwarz-Eloxal geliefert, deshalb mussten Maßkontrolle und sichtbare Kantenqualität vor der Fertigung geplant werden.
Projektüberblick
| Punkt | Projektdetail |
|---|---|
| Anwendung | Robotergelenkkomponente / Modulsitz als offener Halter |
| Material und Oberfläche | 6061 Aluminium, 180er-gestrahlt und schwarz eloxiert |
| Merkmale | Große Bohrung, gekrümmte Innenkammer, vertikale Wand, untere Montagefläche, Seitenlochreihe und schwarze Sichtflächen |
| Bearbeitungsfokus | Unterer Bezug, Rundheit der großen Bohrung, Lage der Seitenbohrungen, Finish der Bogenkammer, Spannverzug und gleichmäßiger Kantenbruch |
| Prüffokus | Bohrungsdurchmesser, Rundheit, untere Ebenheit, Wandrechtwinkligkeit, Seitenlochreihe, Gewinde-Lehrung und eloxierte Optik |
| Lieferfokus | Saubere Bohrungen, geschützte schwarze Oberfläche, formangepasster Schaum und Lieferung ohne Stoß auf offene Wände |
Er ist Tragsitz und Positionierteil

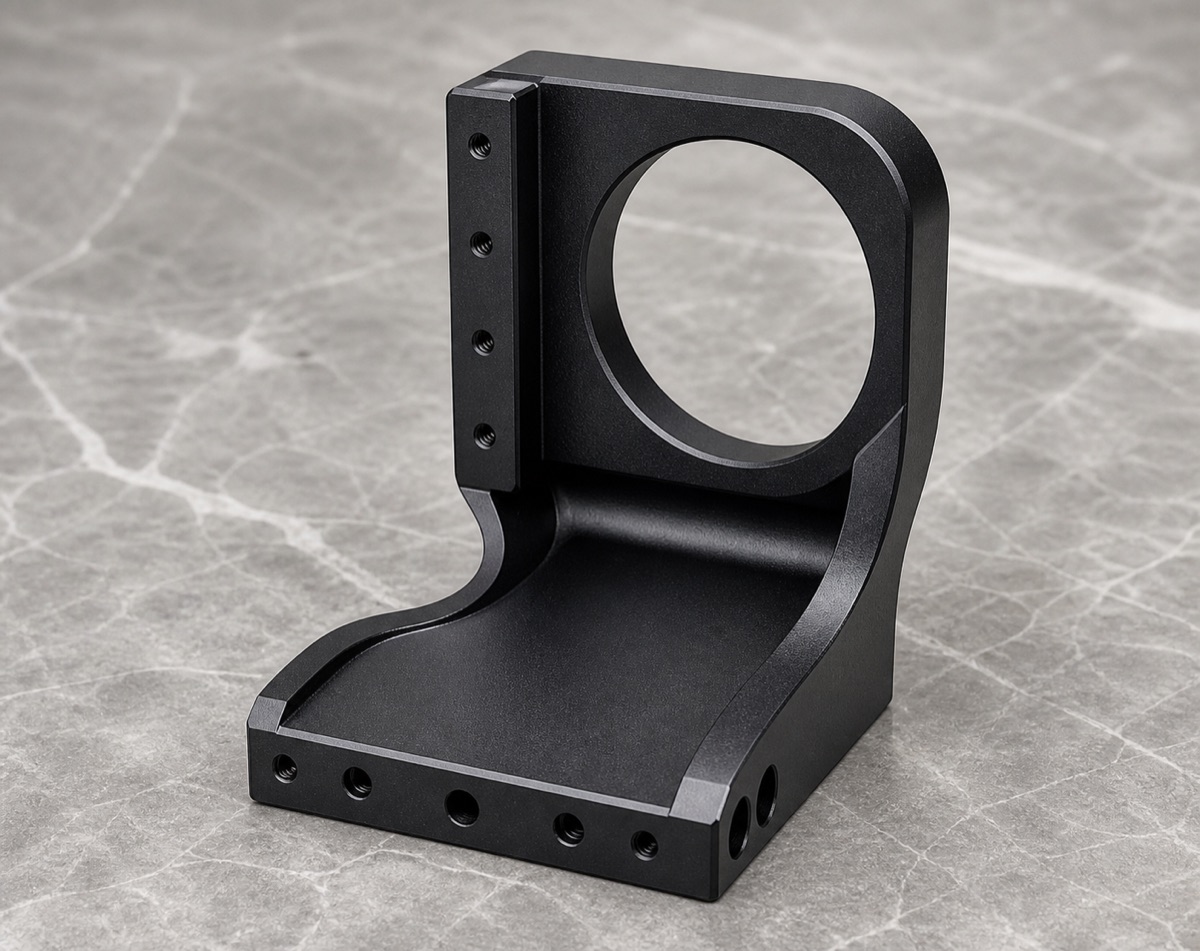

Die Geometrie enthält eine vertikale Wand, große Rundbohrung, gekrümmte Innenkammer, untere Montageplattform und mehrere Seitenbohrungen. Der offene Rahmen wirkt einfach, aber seine Funktion hängt davon ab, wie diese Merkmale das Robotermodul positionieren.
Wenn nur die Außenkontur gut gefräst ist, kann die Montage dennoch Probleme zeigen. Schrauben können passen, während sich Bohrungsbezug oder Flächenkontakt bei der Probe falsch anfühlen.
Große Bohrung und unterer Bezug bestimmen die Montage
Die große Bohrung braucht kontrollierten Durchmesser, Rundheit und Stirnflächenzustand. Die untere Montagefläche bestimmt die Lage des gesamten Modulsitzes. Driften diese Bereiche auseinander, entstehen Koaxialitätsgefühl oder ungleichmäßiger Sitz.
Die Bogenkammer und die offene Form senken lokale Steifigkeit. Nach dem Schruppen kann die vertikale Wand bei unzureichender Unterstützung leicht freisetzen. Die Seitenlochreihe liegt auf verschiedenen Flächen, daher muss der Bezugswechsel früh geplant werden.
Bearbeitungsroute
OEMach beginnt meist mit unterer Fläche, seitlicher Positionierfläche und vertikaler Wand als Hauptbezugssystem. Beim Schruppen wird der Großteil des Materials entfernt; anschließend werden große Bohrung, Bogenkammer und Seitenbohrungen in geschlossener Beziehung geschlichtet.
Bei der großen Bohrung werden Werkzeugansätze und Bohrungswand kontrolliert. Seitenbohrungen werden möglichst in stabiler Spannung gefertigt. Vordere und seitliche Bohrungsmündungen erhalten gleichmäßige Fasen, damit Schwarz-Eloxal keine ungleich blanken Kanten zeigt.
Die Spannung des offenen Halters darf die Wand nicht verziehen
Ein offener Halter ist kein massiver Block. Spannkraft kann durch die Seitenwand laufen und den Bereich der großen Bohrung beeinflussen. Wenn die Vorrichtung nur stark klemmt, kann die Wand während der Bearbeitung verformt werden und nach dem Lösen zurückfedern.
OEMach verteilt die Kraft über untere Auflage, Seitenpositionierung und lokale Zusatzauflagen. Nach dem Erstteil werden große Bohrung, Unterseite und Seitenlochreihe erneut in derselben Bezugsbeziehung geprüft.
Schwarz-Eloxal zeigt Grate und Spuren stärker
Bogenkammer, Stufenkanten und Seitenbohrungsmündungen sind Risikopunkte bei schwarzen Sichtteilen. Nach Strahlen und Eloxal werden Werkzeugspuren, Grate und Spannmarken deutlicher sichtbar als auf blankem Aluminium.
Vor der Oberfläche führt OEMach Entgraten, Reinigung und Sichtvorprüfung durch. Nach der Behandlung werden Bohrungsrückstände, Farbkonsistenz und kritische Maße erneut bestätigt.
Prüfung, Termin und Verpackung

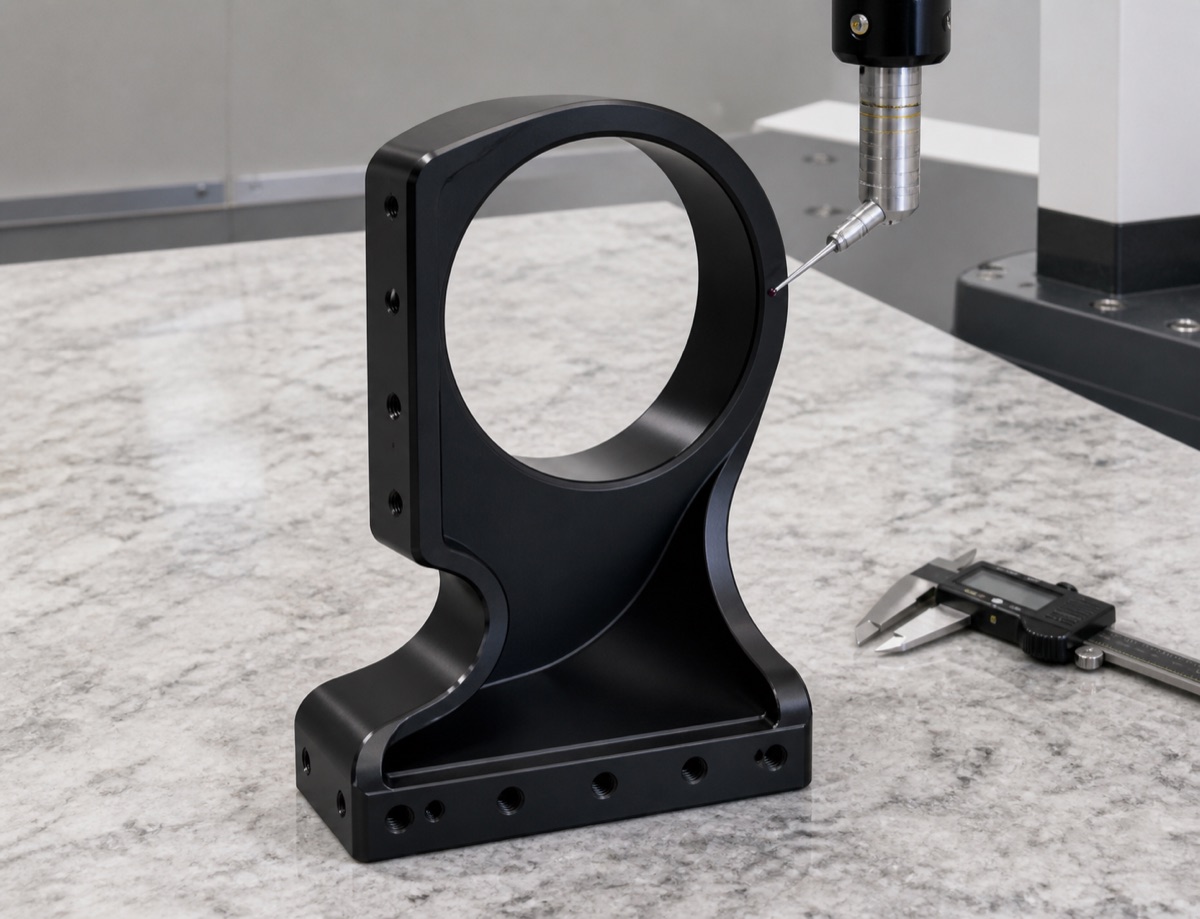

Die Erstteilprüfung sollte Bohrungsdurchmesser, Rundheit, untere Ebenheit, Wandrechtwinkligkeit, Seitenlochreihe, Gewinde-Lehrung, Bogenkammerzustand und schwarze Optik umfassen. Eine einzelne gute Bohrung beweist keine stabile Montagebeziehung.
Die Prototypenlieferzeit für einen schwarz eloxierten 6061 Modulsitz der vierten Achse dieser Art liegt meist bei 7 bis 10 Arbeitstagen. Kleinserien werden häufig mit 10 bis 15 Arbeitstagen geplant, abhängig von Optikanforderung und Prüfumfang.

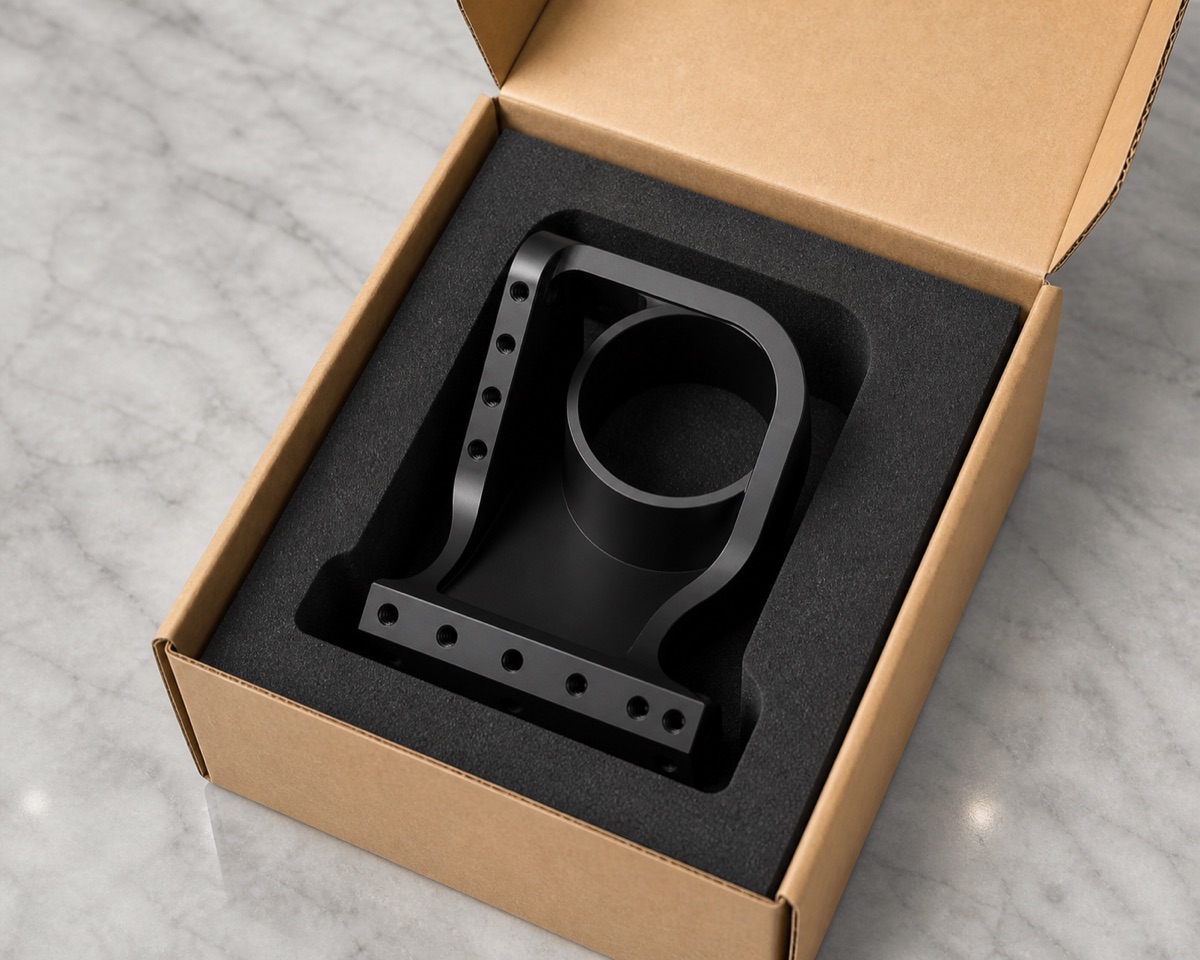

Die Verpackung nutzt formangepassten Schaum zur Unterstützung von Unterseite und großer Bohrung, um Stöße auf offene Wand und Bohrungsmündungen zu reduzieren.
Erkenntnis aus dem Fall
Der Bearbeitungswert dieses Modulsitzes der vierten Achse liegt darin, große Bohrung, Seitenlochreihe und unteren Bezug nach Bearbeitung der offenen Struktur stabil zu halten. Als einfacher Halter betrachtet, würde das echte Montagerisiko übersehen.
FAQ
Was ist an einem Modulsitz der vierten Roboterachse schwierig?
Der offene Halter muss große Bohrung, Bogenkammer, unteren Bezug und Seitenlochreihe nach dem Materialabtrag ausgerichtet halten.
Warum ist der untere Bezug wichtig?
Die Unterseite bestimmt die Einbaulage des Moduls. Driftet sie von der großen Bohrung weg, kann die Montage ungleichmäßig oder versetzt wirken.
Wie wird die Spannung eines offenen Halters kontrolliert?
Mit unterer Auflage, Seitenpositionierung und Zusatzauflagen gegen Wandverzug sowie Prüfung nach dem Lösen.
Warum ist Schwarz-Eloxal anspruchsvoll?
Es macht Werkzeugspuren, Grate, blanke Kanten und Spannmarken um Bohrungen und Kammern deutlicher sichtbar.
Kann OEMach Kleinserien unterstützen?
Ja. OEMach unterstützt Prototypen und Kleinserien von Robotergelenksitzen mit Prüfung und Schutzverpackung.
