La dificultad de este asiento de módulo de cuarto eje no es simplemente abrir un agujero grande. Después de mecanizar un soporte abierto en aluminio 6061, el gran agujero, la base de montaje y la matriz de agujeros laterales deben mantener la misma relación de montaje.
OEMach revisó la pieza como componente de localización de una articulación robótica, no como un soporte común. El equipo confirmó primero qué ubicaba el gran agujero, qué superficie era la referencia inferior y cómo los agujeros laterales bloqueaban la estructura vecina.
La pieza se entregó con arenado de grano 180 y anodizado negro, por lo que el control dimensional y la calidad visible de los bordes debían planificarse antes de producir.
Resumen del proyecto
| Elemento | Detalle del proyecto |
|---|---|
| Aplicación | Componente de articulación robótica / asiento de módulo tipo soporte abierto |
| Material y acabado | Aluminio 6061, arenado grano 180 y anodizado negro |
| Rasgos clave | Gran agujero, cavidad interior curva, pared vertical, cara inferior de montaje, agujeros laterales y superficies negras visibles |
| Foco de mecanizado | Referencia inferior, redondez del agujero, posición de agujeros laterales, acabado de cavidad curva, deformación por amarre y chaflanes |
| Foco de inspección | Diámetro y redondez, planitud inferior, perpendicularidad de pared, matriz lateral, rosca pasa/no pasa y apariencia anodizada |
| Foco de entrega | Agujeros limpios, superficie negra protegida, espuma a medida y envío sin impacto en paredes abiertas |
Es un asiento de soporte y una pieza de localización

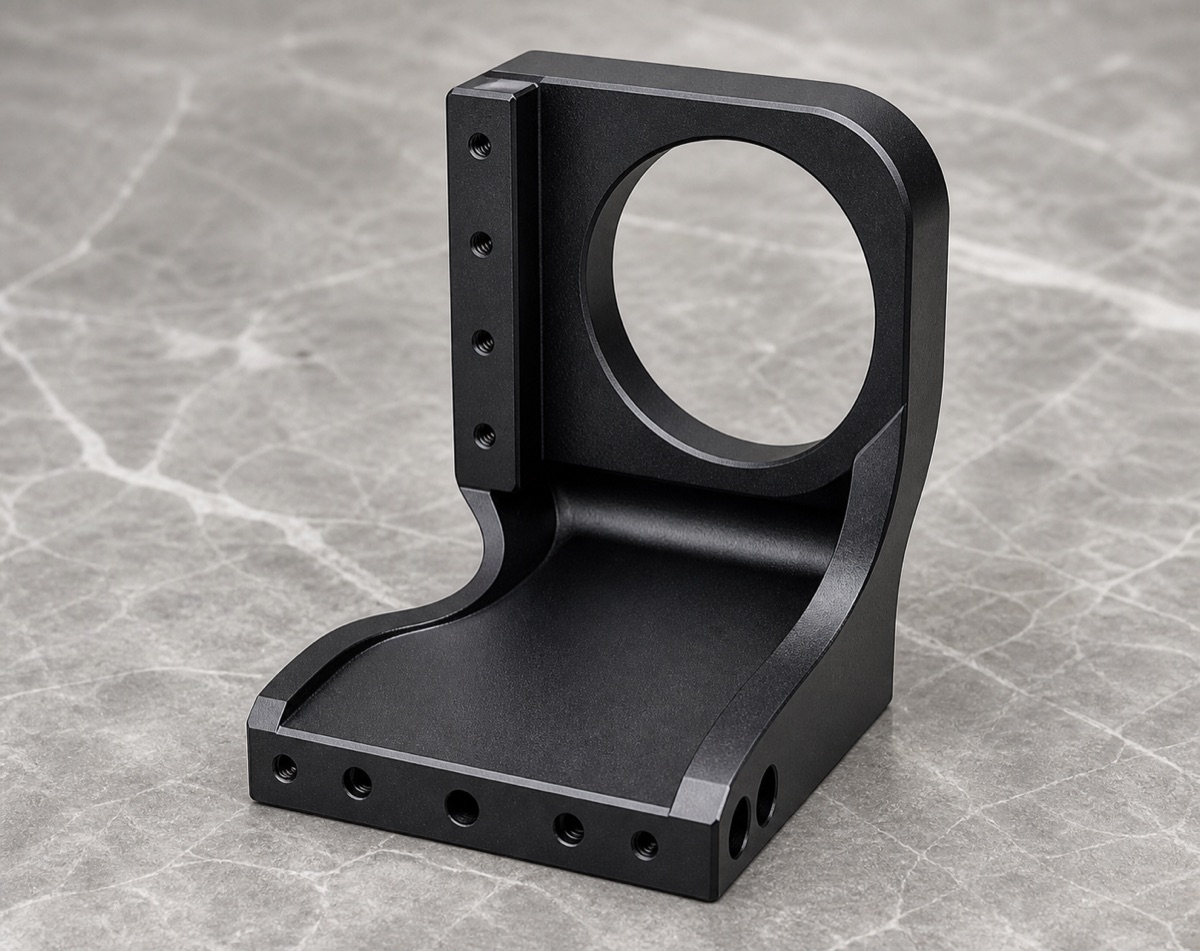

La geometría incluye pared vertical, gran agujero circular, cavidad interior curva, plataforma inferior y varios agujeros laterales. El marco abierto parece sencillo, pero su función depende de cómo estos rasgos localizan el módulo robótico.
Si solo se mecaniza bien el contorno exterior, el montaje aún puede mostrar problemas. Los tornillos pueden entrar, pero la relación entre agujero y referencia o el contacto de cara pueden sentirse incorrectos en la prueba.
El gran agujero y la referencia inferior estabilizan el montaje
El gran agujero necesita diámetro, redondez y cara controlados. La cara inferior define la postura del conjunto completo. Si estas dos zonas se separan, el cliente puede notar poca coaxialidad o asiento desigual.
La cavidad curva y la forma abierta reducen rigidez local. Después del desbaste, la pared vertical puede liberar ligeramente si el apoyo no es suficiente. La matriz de agujeros laterales está en distintas caras, así que la transferencia de referencia debe planificarse.
Ruta de mecanizado
OEMach suele empezar estableciendo cara inferior, cara lateral de localización y pared vertical como sistema principal de referencias. El desbaste retira la mayor parte del material y después se acaban el gran agujero, la cavidad curva y los agujeros laterales bajo una relación cerrada.
En el gran agujero se controlan marcas de herramienta y estado de pared. Los agujeros laterales se completan con amarre estable siempre que sea posible. Las bocas frontales y laterales usan chaflanes consistentes para que el anodizado negro no deje bordes brillantes desiguales.
El amarre del soporte abierto debe evitar deformar la pared
Un soporte abierto no es un bloque sólido. La fuerza de amarre puede pasar por la pared lateral y afectar la zona del gran agujero. Si el útil solo busca apretar fuerte, la pared puede deformarse durante el mecanizado y recuperarse al soltar.
OEMach reparte la fuerza con apoyo inferior, localización lateral y apoyos auxiliares. Tras la primera pieza, gran agujero, base y agujeros laterales se revisan de nuevo con la misma relación de referencia antes de continuar.
El anodizado negro hace más visibles rebabas y marcas
La cavidad curva, bordes de escalón y bocas laterales son puntos de riesgo en piezas negras visibles. Después de arenado y anodizado, marcas de herramienta, rebabas y marcas de amarre pueden verse más que en aluminio sin acabado.
Antes del tratamiento superficial, OEMach realiza desbarbado, limpieza y preinspección visual. Después del tratamiento, confirma residuos en agujeros, color y dimensiones críticas.
Inspección, plazo y embalaje

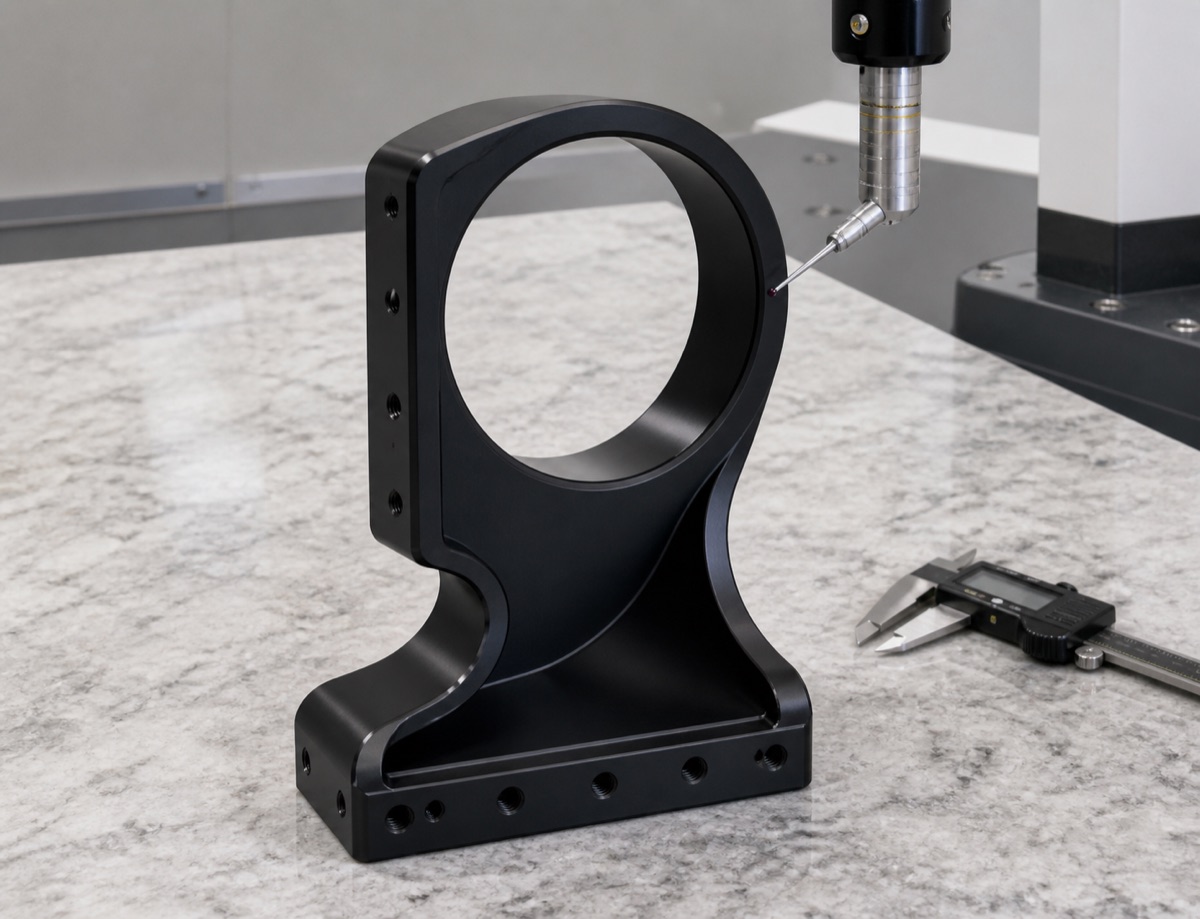

La primera pieza debe revisar diámetro y redondez del agujero, planitud inferior, perpendicularidad de pared, agujeros laterales, rosca pasa/no pasa, cavidad curva y apariencia negra. Un agujero individual correcto no prueba que la relación de montaje sea estable.
El plazo de prototipo para un asiento de módulo de cuarto eje en 6061 anodizado negro suele estimarse en 7 a 10 días laborables. Los lotes pequeños se planifican normalmente en 10 a 15 días laborables según apariencia e inspección.

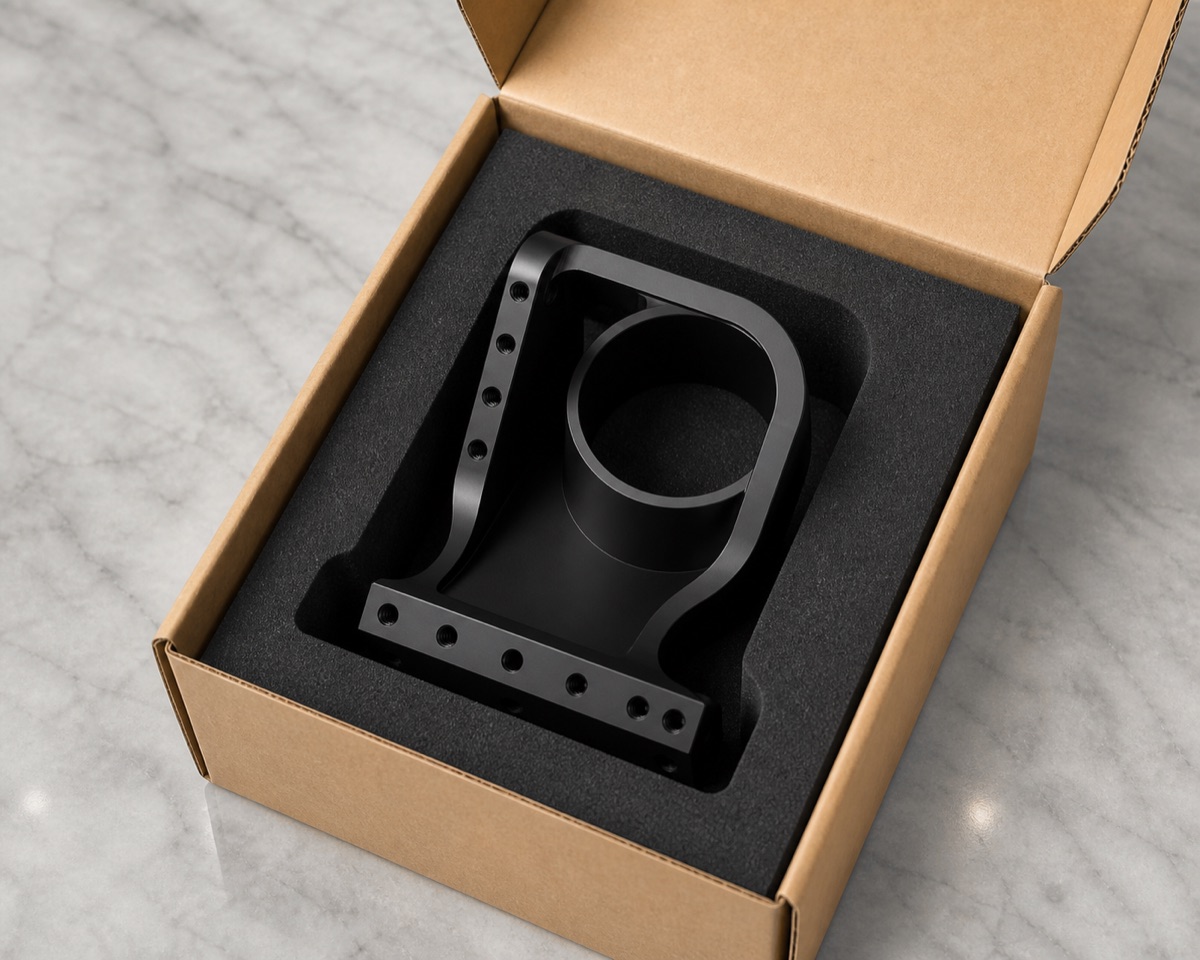

El embalaje usa espuma a medida para apoyar la base y el área del gran agujero, reduciendo golpes en la pared abierta y las bocas de agujero durante la entrega.
Conclusión del caso
El valor de este asiento de módulo de cuarto eje está en mantener estables el gran agujero, la matriz lateral y la referencia inferior después de mecanizar la estructura abierta. Tratarlo como soporte simple ocultaría el riesgo real de montaje.
FAQ
Qué tiene de difícil un asiento de módulo de cuarto eje?
El soporte abierto debe mantener alineados gran agujero, cavidad curva, base y agujeros laterales tras retirar material.
Por qué importa la referencia inferior?
La base controla la postura de instalación. Si se separa del gran agujero, el montaje puede sentirse desigual o desalineado.
Cómo se controla el amarre?
Con apoyo inferior, localización lateral y apoyos auxiliares para reducir deformación de pared y revisar la pieza tras soltar.
Por qué el anodizado negro es exigente?
Hace más visibles marcas de herramienta, rebabas, bordes brillantes y marcas de amarre alrededor de agujeros y cavidades.
OEMach puede apoyar lotes pequeños?
Sí. OEMach apoya prototipos y lotes pequeños de asientos de articulación robótica con inspección y embalaje protegido.
