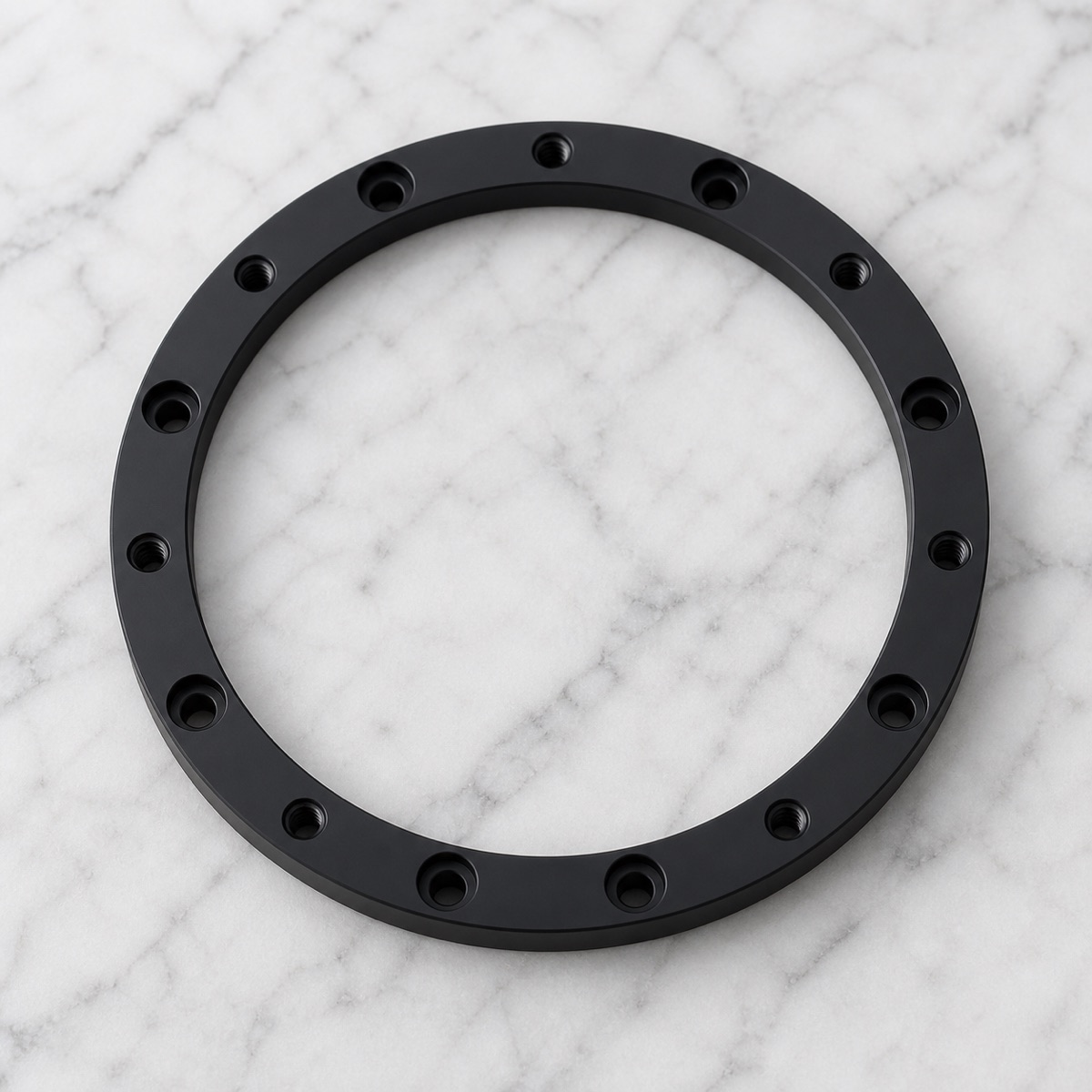

Ein Fixierring der ersten Achse hat eine sehr zurückhaltende Form und wird deshalb leicht unterschätzt. In der Praxis müssen Dünnwandverzug, verteilte Bohrungen, rückseitige Bohrungen und Stirnflächenkontakt gezielt bearbeitet und geprüft werden.
OEMach bewertete dieses Teil als funktionales ringförmiges Positionier- und Befestigungsteil. Entscheidend war nicht nur ein sauberer schwarzer Ring, sondern eine stabile Stirnfläche im freien Zustand, ein belastbarer Zentralbezug und ein montagefähiges Lochbild.
Projektüberblick
| Punkt | Projektdetail |
|---|---|
| Anwendung | Robotergelenkteil / dünnwandiges ringförmiges Fixierelement |
| Material und Oberfläche | Schwarz eloxiertes Aluminium-Sichtteil; genaue Legierung nach Projektzeichnung |
| Merkmale | Dünne Ringwand, Innen- und Außendurchmesserbeziehung, Stirnfläche, gleichmäßig verteilte Gewindebohrungen, rückseitige Bohrungen und Bohrungsfasen |
| Prozessfokus | Innen-/Außen-Konzentrizität, Ebenheit im freien Zustand, zweiseitige Bezugsstabilität, Lochposition, Gewindequalität und schwarz eloxierte Optik |
| Prüffokus | Innendurchmesser, Außendurchmesser, Stirnflächenebenheit, Parallelität, verteilte Bohrungen, rückseitige Bohrungen, Gewinde-Lehrung, Fasen und Optik |
| Lieferfokus | Nachprüfung nach Eloxal und Einzelteil-Schaumpositionierung gegen Druckstellen und Kratzer |
Einen einfachen Ring nicht als niedriges Risiko behandeln
Fixierringe positionieren, drücken oder befestigen häufig benachbarte Strukturen in einem Robotergelenk. Die Schwierigkeit liegt nicht in einer komplexen Kontur, sondern in der Beziehung zwischen Innenbohrung, Außendurchmesser, Stirnflächen und Lochbild.
Ein Einzelmaß kann bestanden sein, während die Montage trotzdem ungleichmäßig wirkt. Deshalb bewertet OEMach Ringteile danach, wie sie sich nach dem Lösen verhalten und wie stabil die Bohrungen um den Zentralbezug verteilt bleiben.
Innenmaß, Außenmaß, Stirnfläche und Lochbild zusammenhalten
Der Innendurchmesser kann Freigang oder Positionierung liefern. Der Außendurchmesser bestimmt den Bauraum. Die Stirnfläche erzeugt Kontakt, und die verteilten Bohrungen erzeugen Klemmkraft.
Rückseitige Bohrungen oder Senkbereiche sind ebenfalls wichtig. Wenn Tiefe, Fase oder Ausrichtung vom vorderen Muster abweichen, kann das Anziehen lokale Höhenunterschiede oder ungewöhnlichen Stirnflächenkontakt verursachen.
Bearbeitungsroute
Dünne Ringe sollten nicht hart gespannt und in einem Durchgang fertiggestellt werden. OEMach stabilisiert zuerst Stirnflächen, Innen-/Außenbezug und Vorbohrungen und gibt dem Teil danach Gelegenheit, sich vor der Endbearbeitung zu entspannen.
Die Endfolge schließt verteilte Bohrungen, rückseitige Merkmale und Fasen unter kontrollierter Positionierung ab. Gewindebohrungen benötigen Gut/Schlecht-Lehrenprüfung und saubere Bohrungsmündungen, damit beim Kunden keine Schraubhemmung entsteht.
Freizustandsprüfung ist wichtiger als Maschinenmaß
Ein Ring kann durch die Vorrichtung in einen idealen Zustand gedrückt werden und seine reale Ebenheit erst nach dem Lösen zeigen. Dieses Problem ist bei dünnen Ringen häufig, und Nacharbeit ist nach Schwarz-Eloxal besonders riskant.
OEMach nutzt gleichmäßige Auflage und weiche Haltemethoden, um Spannverzug zu reduzieren. Kritische Prüfungen erfolgen im freien Zustand, nicht nur an der Maschinenkoordinate.
Optikkontrolle um jede Bohrung
Nach Schwarz-Eloxal werden Grate, uneinheitliche Fasen und kleine Kratzer um Bohrungsmündungen deutlich sichtbar. Bei einem Fixierring mit vielen Bohrungen entsteht das optische Problem oft an jeder kleinen Kante statt auf der großen Fläche.
Vor der Oberflächenbehandlung werden Entgraten, Reinigung und Bohrungsmündungsprüfung abgeschlossen. Nach der Behandlung werden Farbunterschiede, blanke Kanten und Bohrungsrückstände vor dem Versand erneut geprüft.
Prüfung, Termin und Verpackung

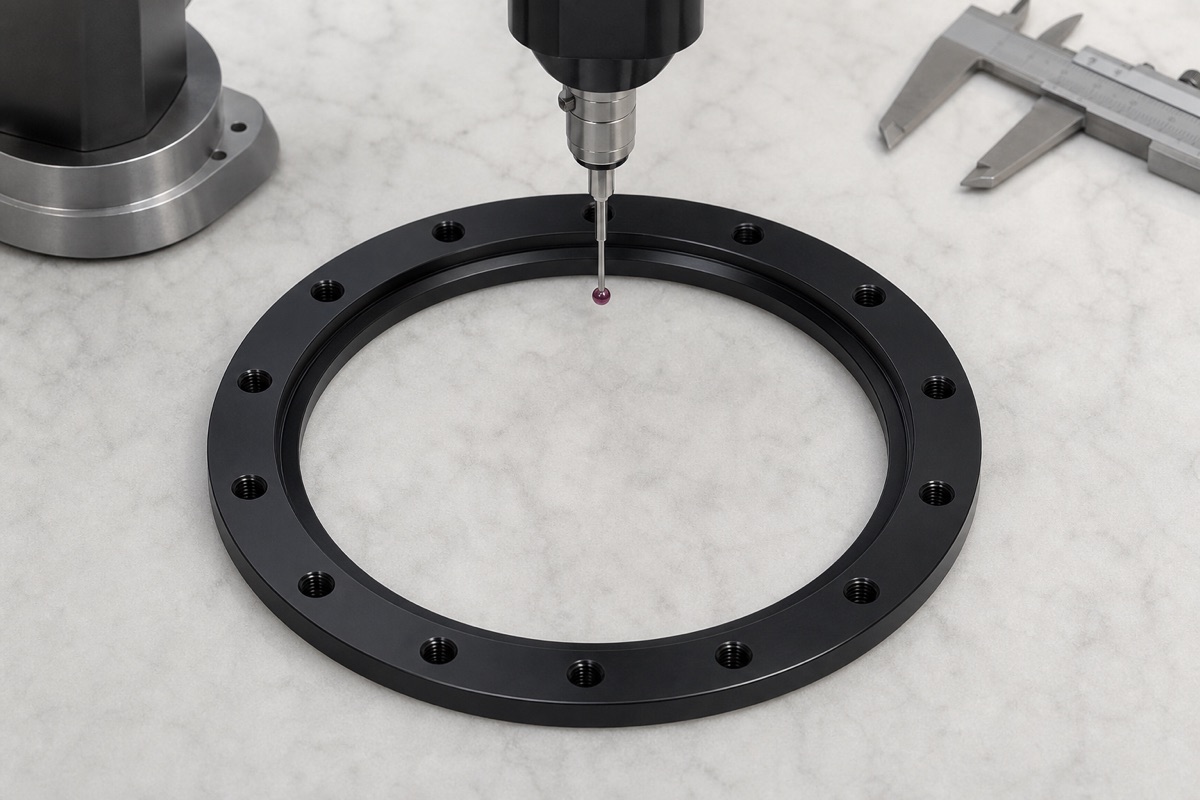

Die Erstteilprüfung sollte Innendurchmesser, Außendurchmesser, Stirnflächenebenheit, Parallelität beider Seiten, Position der verteilten Bohrungen, rückseitige Bohrungen, Gewinde-Lehrung, Fasen und schwarze Optik umfassen.
Die Prototypenlieferzeit für einen schwarz eloxierten Aluminium-Fixierring dieser Art liegt meist bei 5 bis 8 Arbeitstagen. Kleinserien werden häufig mit 8 bis 12 Arbeitstagen geplant; vollständige Flächen- oder Lochpositionsprüfung erhöht den Prüfzeitanteil.

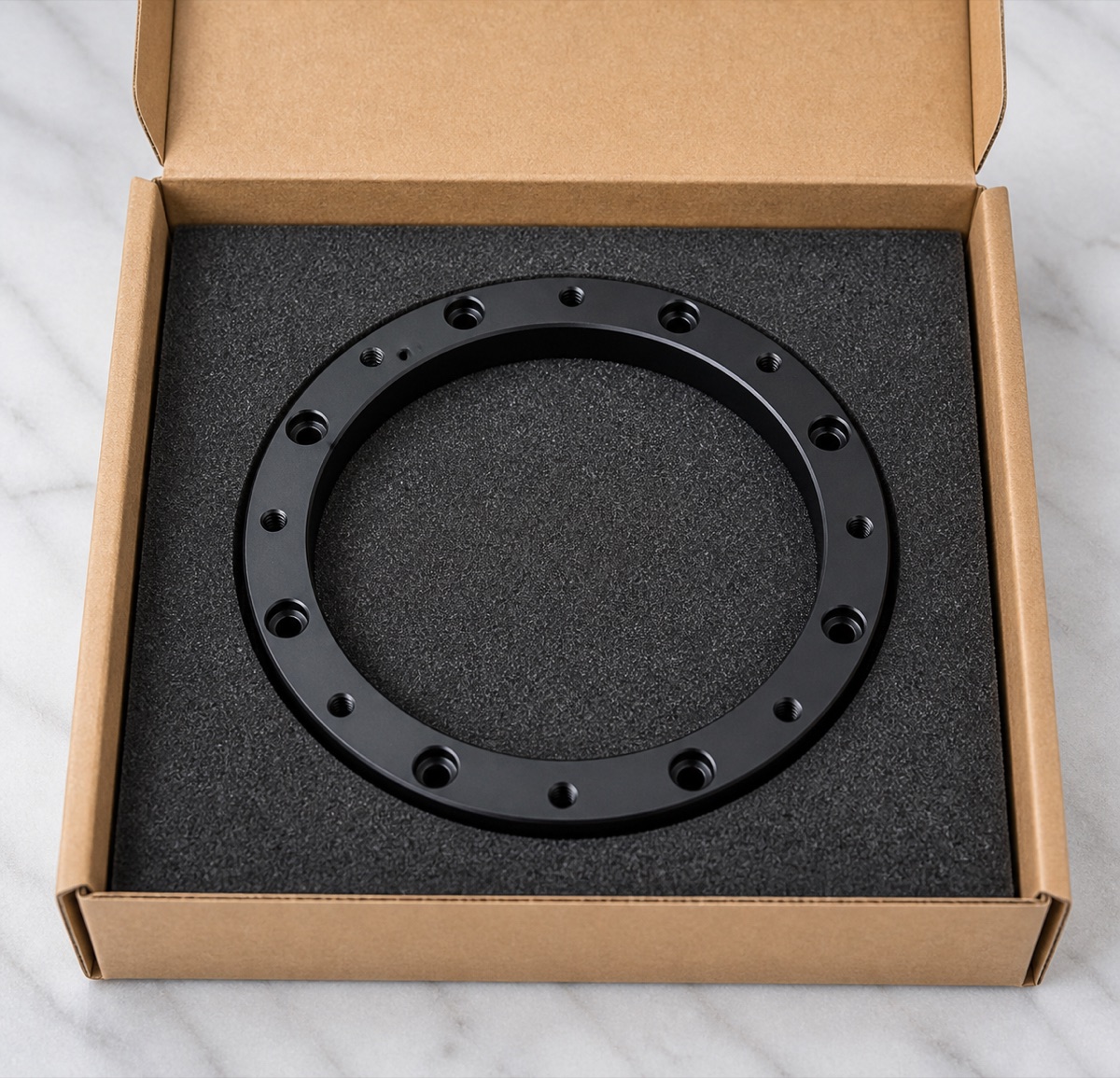

Die Verpackung nutzt Einzelteil-Schaumpositionierung. Ziel ist es, Stapeldruck, Stirnflächendruckstellen und Reibung auf schwarz eloxierten Oberflächen beim Transport zu vermeiden.
Erkenntnis aus dem Fall
Die Qualität eines Fixierrings der ersten Achse zeigt sich vor allem nach dem Lösen: stabile Stirnfläche, gleichmäßiges Lochbild und saubere Bohrungsmündungen. Er ist optisch kein kompliziertes Teil, aber ein typisches Montagefunktionsteil.
FAQ
Warum kann ein einfacher Fixierring schwierig zu bearbeiten sein?
Die Steifigkeit eines dünnwandigen Rings ist begrenzt. Spannen, Materialabtrag und Oberflächenbehandlung können Ebenheit, Lochbild und Montagekontakt beeinflussen.
Welche Merkmale sollten gemeinsam kontrolliert werden?
Innenmaß, Außenmaß, Stirnfläche, Parallelität, verteilte Bohrungen, rückseitige Bohrungen, Gewindequalität und Fasen sollten als ein Montagesystem geprüft werden.
Warum ist Prüfung im freien Zustand wichtig?
Ein Ring kann gespannt eben wirken und sich nach dem Lösen zurückstellen. Die Freizustandsprüfung zeigt den Zustand, den der Kunde tatsächlich erhält.
Was sollte nach Schwarz-Eloxal geprüft werden?
Farbe, blanke Kanten, Bohrungsrückstände, Grate, Fasen und Schlüsselmaße sollten erneut geprüft werden.
Wie sollten dünne Ringe verpackt werden?
Einzelteil-Schaumpositionierung verhindert Stapeldruck, Stirnflächenschäden und Reibung auf schwarz eloxierten Oberflächen.
