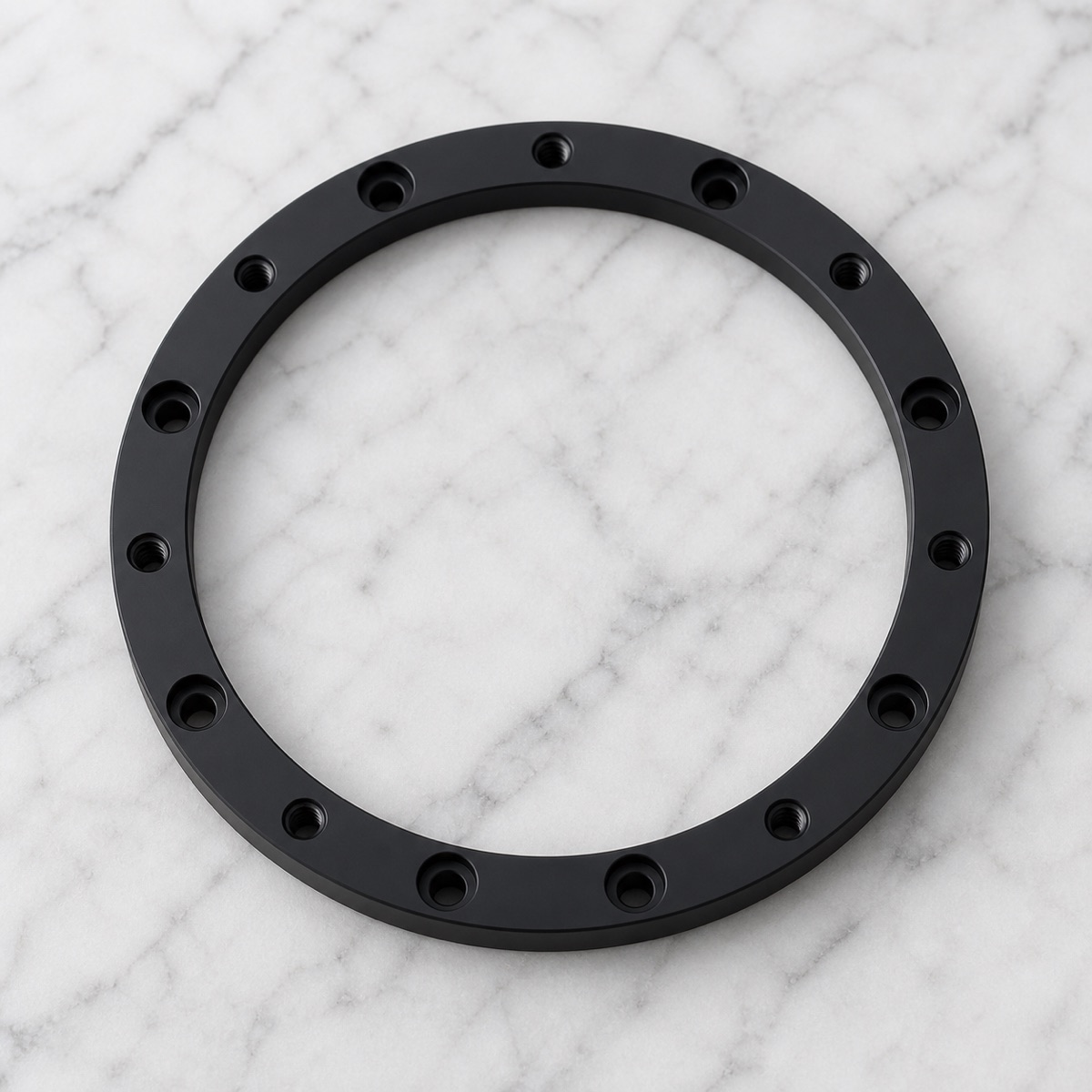

Un anillo fijo de primer eje tiene una apariencia muy sobria, y por eso es fácil subestimarlo. En la práctica, la deformación del anillo delgado, los agujeros distribuidos, los agujeros posteriores y el contacto de la cara frontal requieren mecanizado e inspección controlados.
OEMach revisó esta pieza como un componente anular funcional de posicionamiento y fijación. La clave no era solo producir un anillo negro limpio, sino mantener la cara frontal en estado libre, la referencia central y el patrón de agujeros suficientemente estables para el montaje.
Resumen del proyecto
| Elemento | Detalle del proyecto |
|---|---|
| Aplicación | Pieza de articulación robótica / componente de fijación anular de pared delgada |
| Material y acabado | Pieza de aluminio anodizado negro; la aleación final se confirma según plano del proyecto |
| Rasgos clave | Pared anular delgada, relación entre diámetro interior y exterior, cara frontal, agujeros roscados distribuidos, agujeros posteriores y chaflanes |
| Foco de proceso | Concentricidad interior/exterior, planitud en estado libre, estabilidad de referencias de dos caras, posición de agujeros, calidad de rosca y apariencia negra |
| Foco de inspección | Diámetro interior, exterior, planitud frontal, paralelismo, agujeros distribuidos, agujeros posteriores, rosca pasa/no pasa, chaflanes y apariencia |
| Foco de entrega | Reinspección tras anodizado y posicionamiento individual de espuma para evitar marcas de presión y rayas |
No tratar un anillo simple como pieza de bajo riesgo
Los anillos fijos suelen localizar, presionar o fijar estructuras adyacentes de una articulación robótica. Su dificultad no está en una forma compleja, sino en la relación entre diámetro interior, exterior, caras frontales y patrón de agujeros.
Una dimensión aislada puede pasar inspección mientras el montaje sigue sintiéndose desigual. Por eso, OEMach evalúa los anillos por su comportamiento después de soltar y por cómo los agujeros se mantienen distribuidos alrededor de la referencia central.
Interior, exterior, cara y patrón de agujeros deben permanecer juntos
El diámetro interior puede aportar holgura o ubicación. El exterior controla el espacio de instalación. La cara frontal crea contacto, y los agujeros distribuidos generan fuerza de bloqueo.
Los agujeros posteriores o zonas de avellanado también importan. Si profundidad, chaflán o alineación difieren del patrón frontal, el apriete puede crear diferencias locales de altura o contacto anormal de cara.
Ruta de mecanizado
Los anillos delgados no deben sujetarse con demasiada fuerza y acabarse de una vez. OEMach estabiliza primero caras, referencia interior/exterior y agujeros de desbaste, y después deja que la pieza libere antes del trabajo final.
La secuencia final completa agujeros distribuidos, rasgos posteriores y chaflanes bajo localización controlada. Los agujeros roscados requieren control con calibre pasa/no pasa y bocas limpias para que el cliente no encuentre resistencia de apriete durante el montaje.
La revisión en estado libre importa más que la medida en máquina
Un anillo puede ser presionado por el útil hasta un estado ideal y mostrar su planitud real solo después de soltarlo. Este problema es común en anillos delgados, y el retrabajo es especialmente arriesgado después del anodizado negro.
OEMach utiliza apoyo uniforme y métodos de sujeción suaves para reducir deformación por amarre. Las comprobaciones críticas se hacen en estado libre, no solo en la coordenada de máquina.
Control de apariencia alrededor de cada agujero
Después del anodizado negro, rebabas, chaflanes inconsistentes y pequeñas rayas alrededor de bocas de agujero se vuelven evidentes. En un anillo con muchos agujeros, el problema visual suele empezar en cada borde pequeño, no en la cara grande.
Antes del tratamiento superficial se completan desbarbado, limpieza e inspección de bocas. Después del tratamiento se revisan de nuevo diferencia de color, bordes brillantes y residuos en agujeros antes del envío.

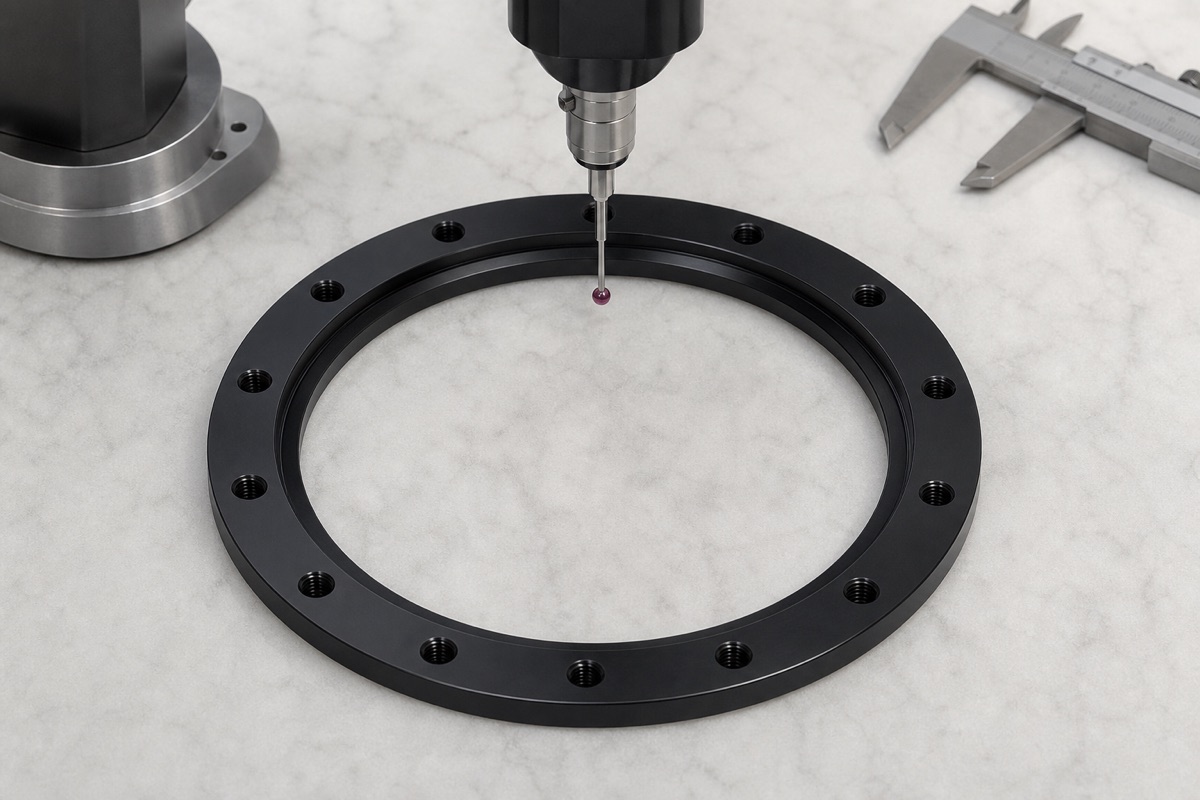

Inspección, plazo y embalaje
La inspección inicial debe incluir diámetro interior, exterior, planitud de cara, paralelismo de dos caras, posición de agujeros distribuidos, agujeros posteriores, rosca pasa/no pasa, chaflanes y apariencia negra.
El plazo de prototipo para un anillo fijo de aluminio anodizado negro como este suele estimarse en 5 a 8 días laborables. Los lotes pequeños se planifican normalmente en 8 a 12 días laborables, añadiendo tiempo de inspección cuando se requiere control completo de cara o de posición de agujeros.

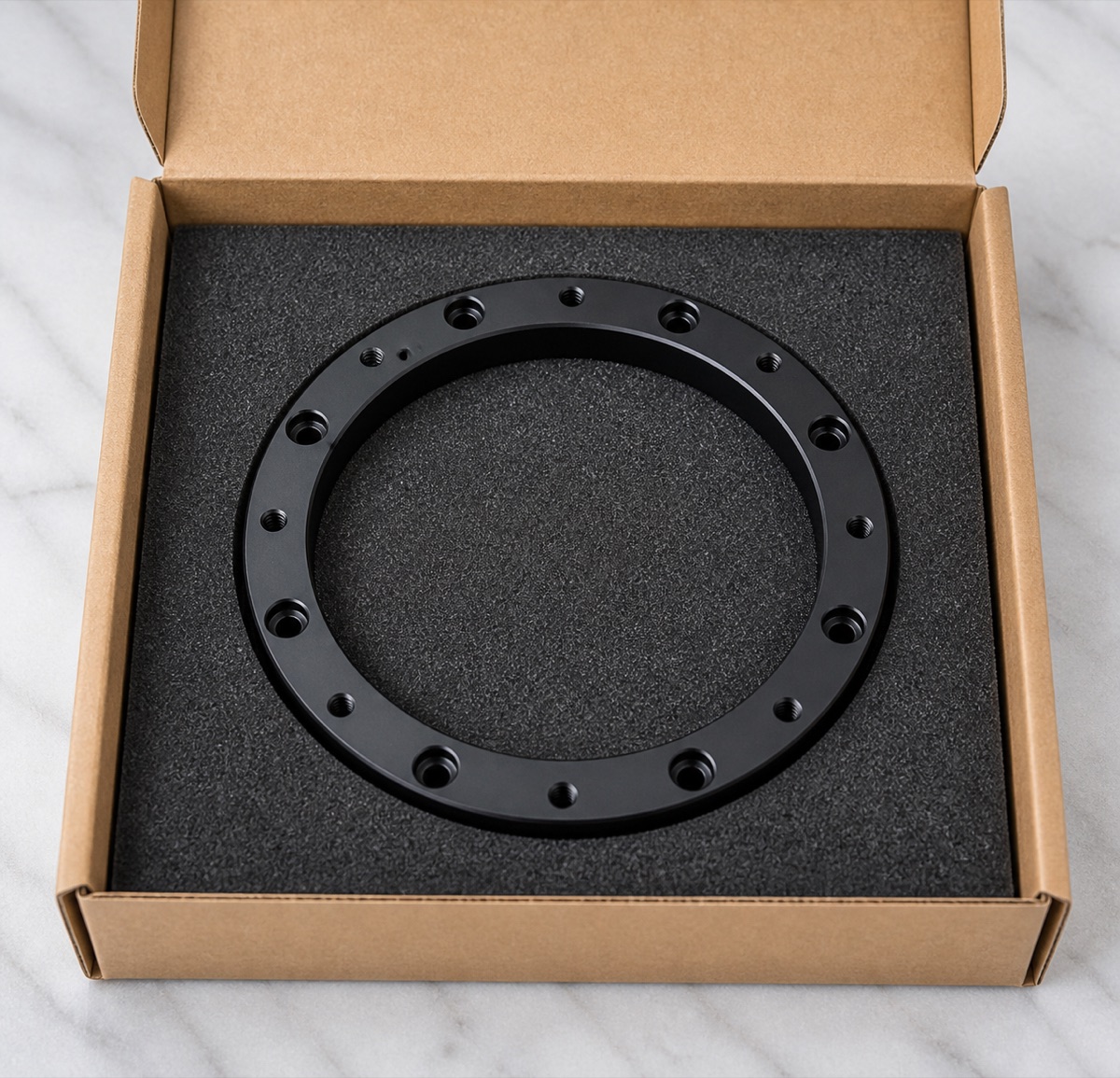

El embalaje utiliza posicionamiento individual de espuma. El objetivo es evitar apilamiento, marcas de presión en caras y roce sobre superficies anodizadas negras durante el transporte.
Conclusión del caso
La calidad de un anillo fijo de primer eje se ve principalmente después de soltar: cara estable, patrón uniforme y bocas limpias. No es una pieza visualmente complicada, pero sí una pieza típica de función de montaje.
FAQ
Por qué un anillo fijo simple puede ser difícil de mecanizar?
La rigidez de un anillo de pared delgada es limitada, por lo que amarre, retirada de material y tratamiento superficial pueden afectar planitud, patrón de agujeros y contacto final.
Qué rasgos deben controlarse juntos?
Diámetro interior, exterior, cara frontal, paralelismo, agujeros distribuidos, agujeros posteriores, rosca y chaflanes deben revisarse como un sistema de montaje.
Por qué es importante inspeccionar en estado libre?
Un anillo puede parecer plano durante el amarre y recuperarse al soltar. La inspección libre muestra la condición que recibe el cliente.
Qué revisar después del anodizado negro?
Color, bordes brillantes, residuos en agujeros, rebabas, chaflanes y dimensiones clave deben revisarse de nuevo.
Cómo se debe embalar un anillo delgado?
El posicionamiento individual de espuma evita presión por apilamiento, daño en caras y roce sobre superficies anodizadas negras.
