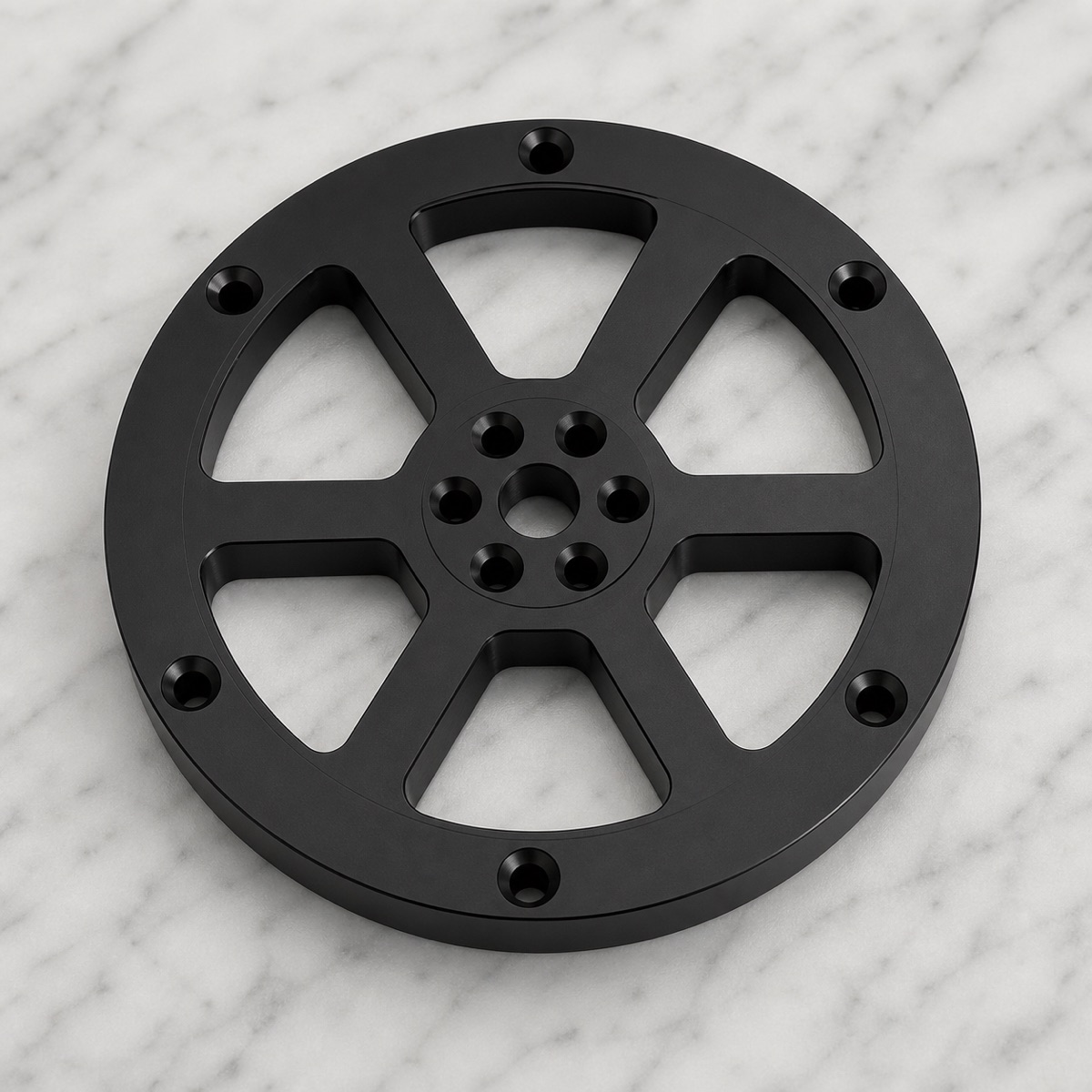

Dieser Schwenkarmflansch der zweiten Achse ist nicht nur eine runde Scheibe. Radiale Rippen, Leichtbauöffnungen, zentrale Bohrungsgruppe und äußeres Schraubenlochbild beeinflussen, wie das Robotergelenk positioniert, verriegelt und Lasten überträgt.
OEMach bewertete das Teil zuerst als funktionales Robotergelenkbauteil und plante danach den Prozess. Das Team klärte schwarze Sichtanforderung, Bohrungsbeziehungen und abgestützte Montageflächen und richtete Bearbeitung, Entgraten, Eloxal und Prüfung daran aus.
Projektüberblick
| Punkt | Projektdetail |
|---|---|
| Anwendung | Robotergelenkbauteil / scheibenförmiger Schwenkarm-Strukturflansch |
| Material und Oberfläche | Schwarz eloxiertes Aluminium-Sichtteil; genaue Legierung nach Projektzeichnung |
| Merkmale | Zentrale Bohrungsgruppe, äußeres Kreislochbild, radiale Rippen, Leichtbauöffnungen, Scheibenfläche und viele Nutkanten |
| Prozessfokus | Zentralbezug, Winkelbeziehung, Rippen- und Fensterfinish, Scheibenebenheit, Bohrungsfasen und Gratkontrolle |
| Prüffokus | Zentrale Bohrungsgruppe, äußere Lochposition, Ebenheit, Rippenbreite, Nutkanten, Fasen und schwarz eloxierte Optik |
| Lieferfokus | Optikprüfung nach Eloxal und Einzelteil-Schaumschutz für Nuten, Bohrungen und schwarze Flächen |
Mit Lastpfad und Bohrungsbeziehungen beginnen
Ein scheibenförmiger Schwenkarm verbindet meist Rotation, Verbindung und Gewichtseinsparung in einem Teil. Die zentralen Merkmale definieren die Lage, das äußere Lochbild verriegelt, und die radialen Rippen halten Steifigkeit, während Öffnungen Gewicht entfernen.
Wenn die Winkelbeziehung zwischen Zentrum und Außenkreis driftet, ist der Fehler am Einzelteil nicht unbedingt sichtbar. Er zeigt sich beim Schraubenanzug, bei der Gelenkposition oder in einer Montageprobe.
Leichtbauöffnungen machen die Scheibe empfindlicher
Je mehr Öffnungen eine Scheibe hat, desto wichtiger ist die Materialfreisetzung. Ungleichmäßige Werkzeugbahnen auf beiden Seiten einer Rippe können lokale Vibrationsspuren oder kleine Maßverschiebungen erzeugen.
Schwarz-Eloxal macht solche Details sichtbarer. Blank wirkende Nutkanten, uneinheitliche Fasen und kleine Bohrungsgrate können zum Prüfproblem werden, obwohl die Grundform korrekt aussieht.
Bearbeitungsroute
Eine stabile Route beginnt mit Scheibenfläche und Zentralbezug. Beim Schruppen öffnet OEMach Fenster und Außenkontur mit ausreichend Aufmaß, damit sich das Teil vor dem Schlichten entspannen kann.
Nach Bewertung des Freisetzungsverhaltens werden zentrale Bohrungsgruppe und äußeres Lochbild unter kontrolliertem Bezug fertig bearbeitet. Fensterecken werden mit stabilem Werkzeugeingriff geräumt, damit am Nutgrund keine Stufen bleiben.
Bohrungsfasen müssen gleichmäßig sein. Sie sollen Montage erleichtern und Grate entfernen, aber nach Eloxal keine großen blanken Kanten erzeugen.
Spannung und Prüfung nach dem Lösen
Eine große, relativ dünne Scheibe kann gespannt eben wirken und sich nach dem Lösen leicht zurückstellen. Diese Änderung kann sowohl die Fläche als auch die Beziehung zwischen Zentrum und Außenbohrungen beeinflussen.
OEMach nutzt gleichmäßige Auflage, reduziert frei hängende Bereiche und vermeidet übermäßige Spannkraft auf Sichtflächen. Eine Erstteilprüfung im freien Zustand bestätigt, dass Fläche, Zentrum und Lochbild stabil bleiben, bevor die Serie weiterläuft.
Schwarz-Eloxal erhöht die Anforderungen an Kanten
Dieses Teil hat viele Nutkanten und Bohrungsmündungen. Die Entgratqualität beeinflusst die Abnahme direkt, weil schwarze Oberflächen lokale Glanzstellen, Restgrate und Kratzer stärker zeigen.
Vor der Oberflächenbehandlung werden Kanten, Fasen und Sauberkeit geprüft. Nach Eloxal kontrolliert OEMach Farbe, Gratrest und Bohrungszustand erneut vor der Verpackung.
Prüfung, Termin und Verpackung

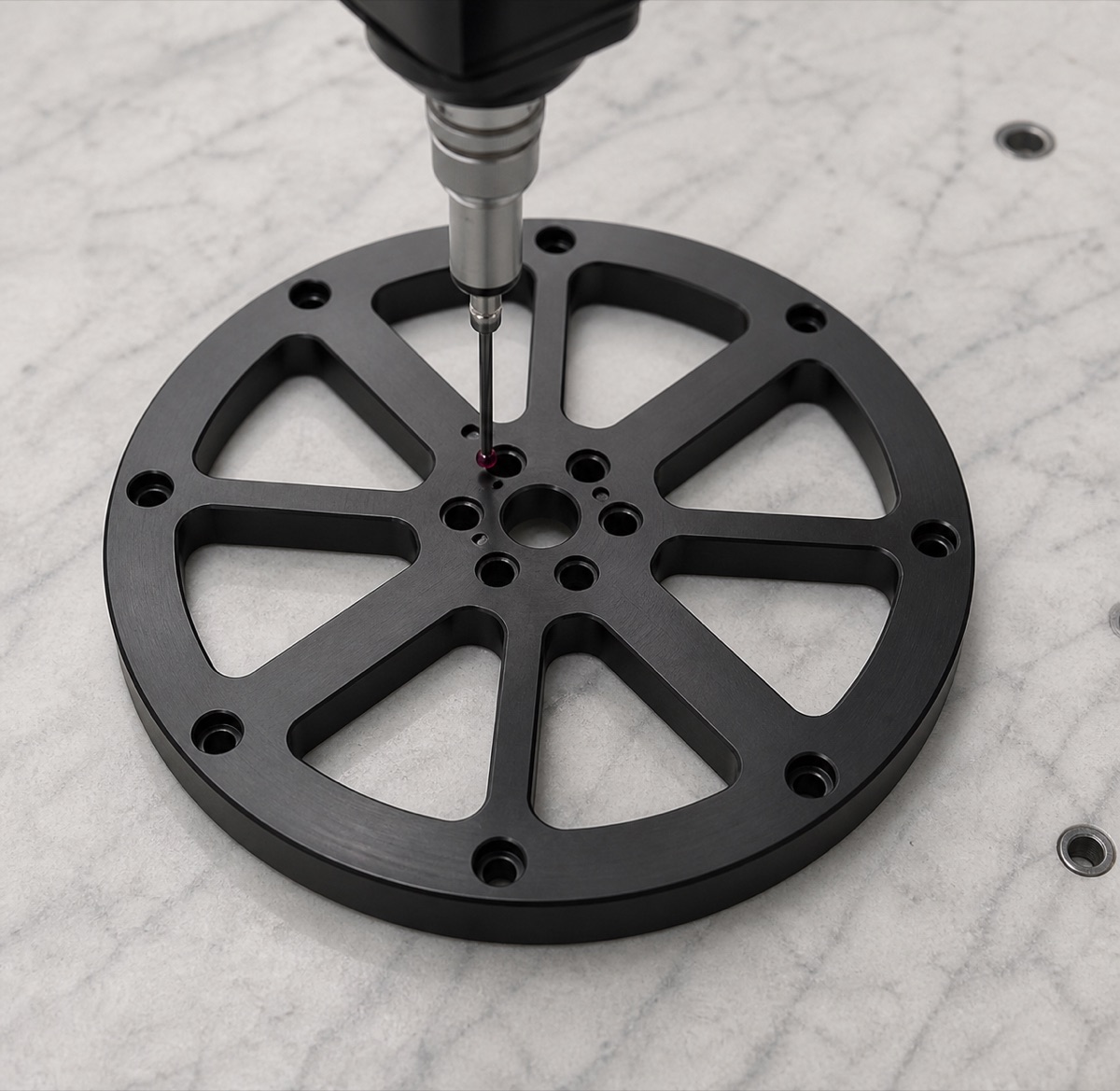

Die Erstteilprüfung sollte zentrale Bohrungsgruppe, äußeres Kreislochbild, Flächenebenheit, Nutkanten, Rippenbreite, Bohrungsfasen und schwarze Optik umfassen.
Die Prototypenlieferzeit für einen schwarz eloxierten Aluminium-Schwenkarmflansch dieser Art liegt meist bei 5 bis 8 Arbeitstagen. Kleinserien werden häufig mit 8 bis 12 Arbeitstagen geplant, abhängig von Menge, Prüfumfang und Oberflächenfreigabe.

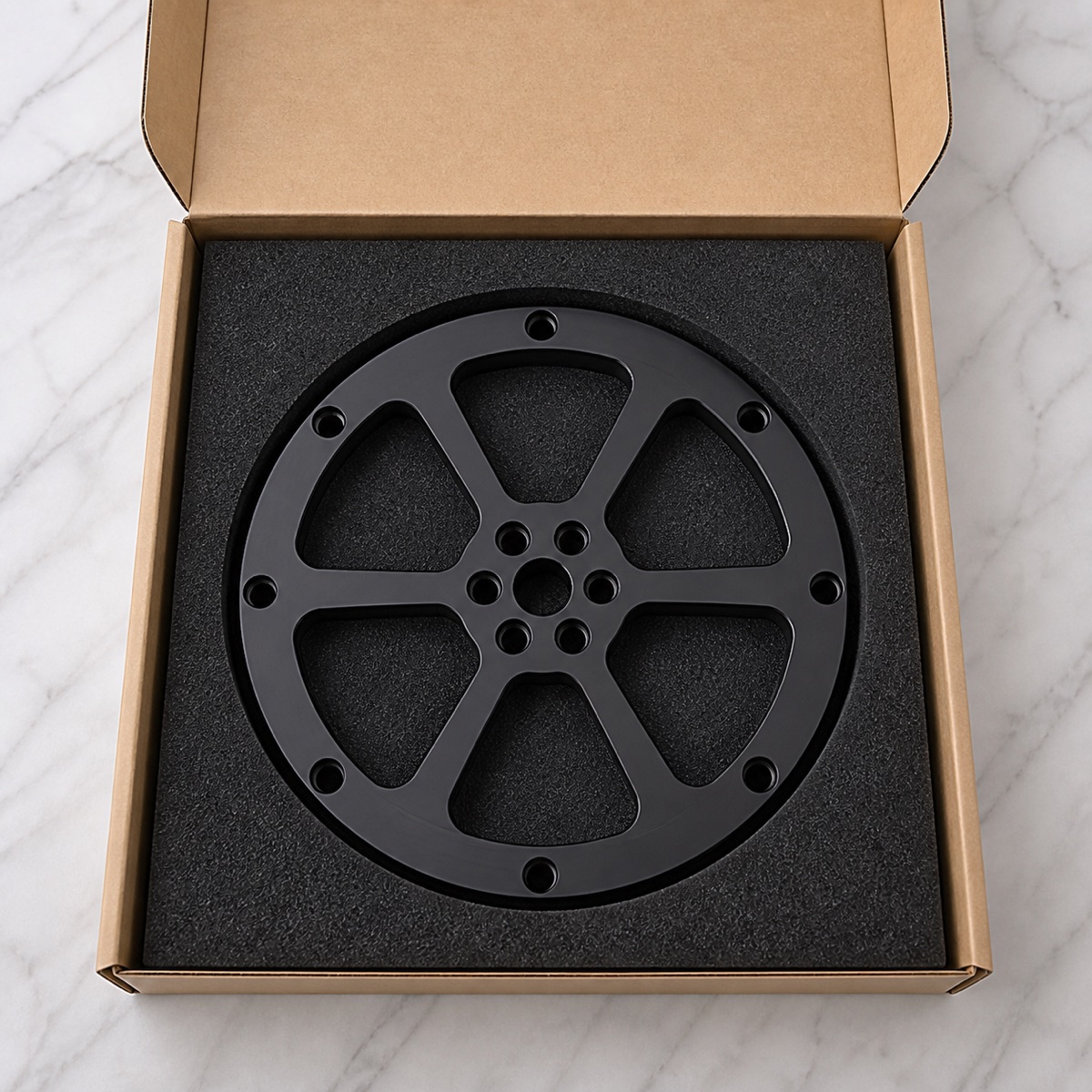

Die Verpackung gehört zum Lieferplan. Jeder Flansch wird in Schaum positioniert, damit Nutkanten, zentrale Bohrungen und schwarze Oberfläche nicht an anderen Teilen reiben.
Erkenntnis aus dem Fall
Der Wert dieses Schwenkarmflanschs der zweiten Achse liegt darin, Leichtbaugeometrie, Bohrungsbeziehungen, Flächenstabilität und schwarze Optik gleichzeitig zu kontrollieren. Er wirkt optisch sauber, aber Prozessdetails entscheiden über eine reibungslose Montage.
FAQ
Was ist an einem Schwenkarmflansch der zweiten Roboterachse schwierig?
Zentrale Bohrungsgruppe, äußeres Lochbild, radiale Rippen, Leichtbauöffnungen und Scheibenfläche müssen als ein Bezugssystem stabil bleiben.
Warum beeinflussen Leichtbauöffnungen die Stabilität?
Viele Öffnungen können innere Spannung freisetzen und lokale Steifigkeit senken, wodurch Ebenheit oder Vibrationsspuren entstehen können.
Wie sollte das Lochbild geprüft werden?
Zentrale und äußere Bohrungen sollten unter einem gemeinsamen Bezug geprüft werden, damit Winkelbeziehung und Positionsfehler sichtbar werden.
Warum ist Schwarz-Eloxal bei diesem Teil anspruchsvoll?
Schwarz-Eloxal macht Nutgrate, blanke Fasen, Kratzer und Reinigungsrückstände deutlicher sichtbar.
Kann OEMach Prototypen und Kleinserien unterstützen?
Ja. OEMach unterstützt CNC-Bearbeitung, Entgraten, Eloxal-Koordination, Prüfung und Schutzverpackung für Robotergelenkteile.
Senden Sie Ihre technischen Zeichnungen an qiancj@oemach.com. Wir unterstützen Prototypenbemusterung und Kleinserienfertigung mit strenger Toleranzkontrolle.
