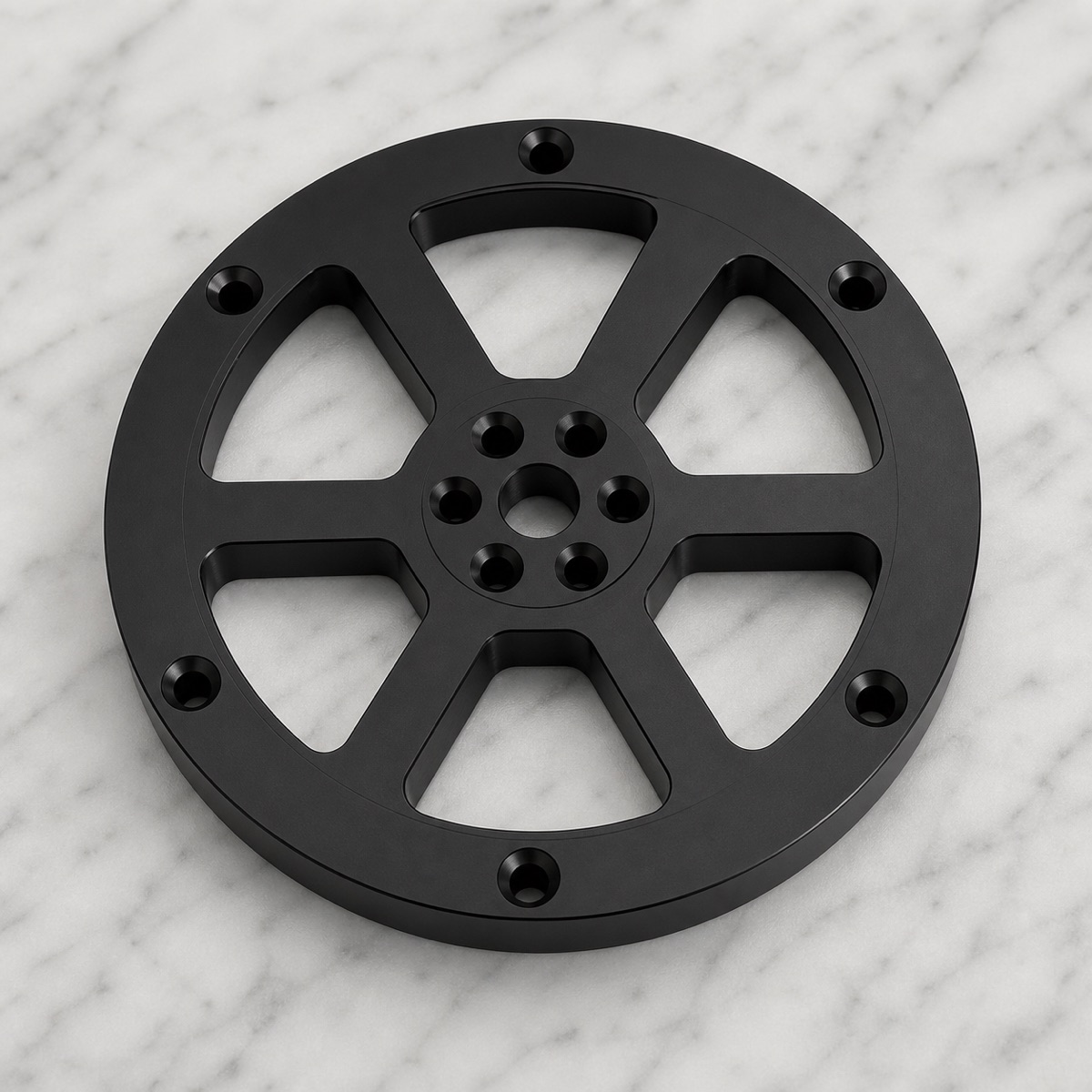

Esta brida de brazo oscilante de segundo eje no es solo un disco redondo. Los nervios radiales, ventanas de aligeramiento, grupo central de agujeros y patrón exterior de tornillos afectan cómo la articulación robótica posiciona, bloquea y transmite carga.
OEMach revisó la pieza como un componente funcional de articulación robótica antes de definir el proceso. El equipo confirmó la exigencia de apariencia negra, la relación entre grupos de agujeros y las caras de montaje apoyadas, y después organizó mecanizado, desbarbado, anodizado e inspección alrededor de esas prioridades.
Resumen del proyecto
| Elemento | Detalle del proyecto |
|---|---|
| Aplicación | Componente de articulación robótica / brida estructural de brazo oscilante tipo disco |
| Material y acabado | Pieza de aluminio anodizado negro; la aleación final se confirma según plano del proyecto |
| Rasgos clave | Grupo central de agujeros, patrón circular exterior, nervios radiales, ventanas de aligeramiento, cara del disco y múltiples bordes de ranura |
| Foco de proceso | Referencia central, relación angular, acabado de nervios y ventanas, planitud del disco, chaflanes de agujeros y control de rebabas |
| Foco de inspección | Grupo central, posición de agujeros exteriores, planitud, ancho de nervios, bordes de ranuras, chaflanes y apariencia anodizada negra |
| Foco de entrega | Revisión de apariencia tras anodizado y protección individual de espuma para ranuras, agujeros y superficies negras |
Empezar por la ruta de carga y la relación de agujeros
Un brazo oscilante tipo disco suele combinar giro, conexión y reducción de peso en una sola pieza. Los rasgos centrales definen la ubicación, el patrón exterior aporta bloqueo y los nervios radiales conservan rigidez mientras las ventanas reducen peso.
Si la relación angular entre el centro y el exterior se desplaza, el error puede no verse en una pieza aislada. Aparecerá durante el apriete de tornillos, el posicionamiento de la articulación o una prueba de montaje.
Las ventanas de aligeramiento aumentan la sensibilidad del disco
Cuantas más ventanas tenga un disco, más debe considerarse la liberación de material. Trayectorias desiguales a ambos lados de un nervio pueden crear marcas de vibración locales o pequeños desplazamientos dimensionales.
El anodizado negro hace estos detalles más visibles. Bordes brillantes de ranura, chaflanes inconsistentes y pequeñas rebabas alrededor de agujeros pueden convertirse en problemas de inspección aunque la forma general sea correcta.
Ruta de mecanizado
Una ruta estable empieza estableciendo la cara del disco y la referencia central. Durante el desbaste, OEMach abre ventanas y contorno exterior dejando suficiente sobrematerial para que la pieza libere antes del acabado final.
Cuando se entiende el comportamiento de liberación, el grupo central y el patrón exterior se acaban bajo una referencia controlada. Las esquinas de ventanas se limpian con contacto de herramienta estable para que no queden escalones en el fondo.
Los chaflanes de agujero deben ser consistentes. Deben ayudar al montaje y retirar rebabas sin generar bordes brillantes grandes tras el anodizado.
Amarre y revisión después de soltar
Un disco grande y relativamente delgado puede parecer plano durante el amarre y recuperarse ligeramente al soltarlo. Ese cambio puede afectar la cara y la relación entre agujeros centrales y exteriores.
OEMach utiliza apoyo uniforme para reducir zonas suspendidas y evita fuerza excesiva sobre superficies visibles. La revisión de la primera pieza en estado libre confirma que cara, centro y patrón de agujeros siguen estables antes de continuar el lote.
El anodizado negro exige más control en los bordes
Esta pieza tiene muchos bordes de ranura y bocas de agujero. La calidad del desbarbado afecta directamente la aceptación del cliente porque las superficies negras hacen más visibles brillos locales, rebabas y rayas.
Antes del tratamiento superficial se revisan bordes, chaflanes y limpieza. Después del anodizado, OEMach comprueba de nuevo color, residuos de rebaba y estado de agujeros antes del embalaje.
Inspección, plazo y embalaje

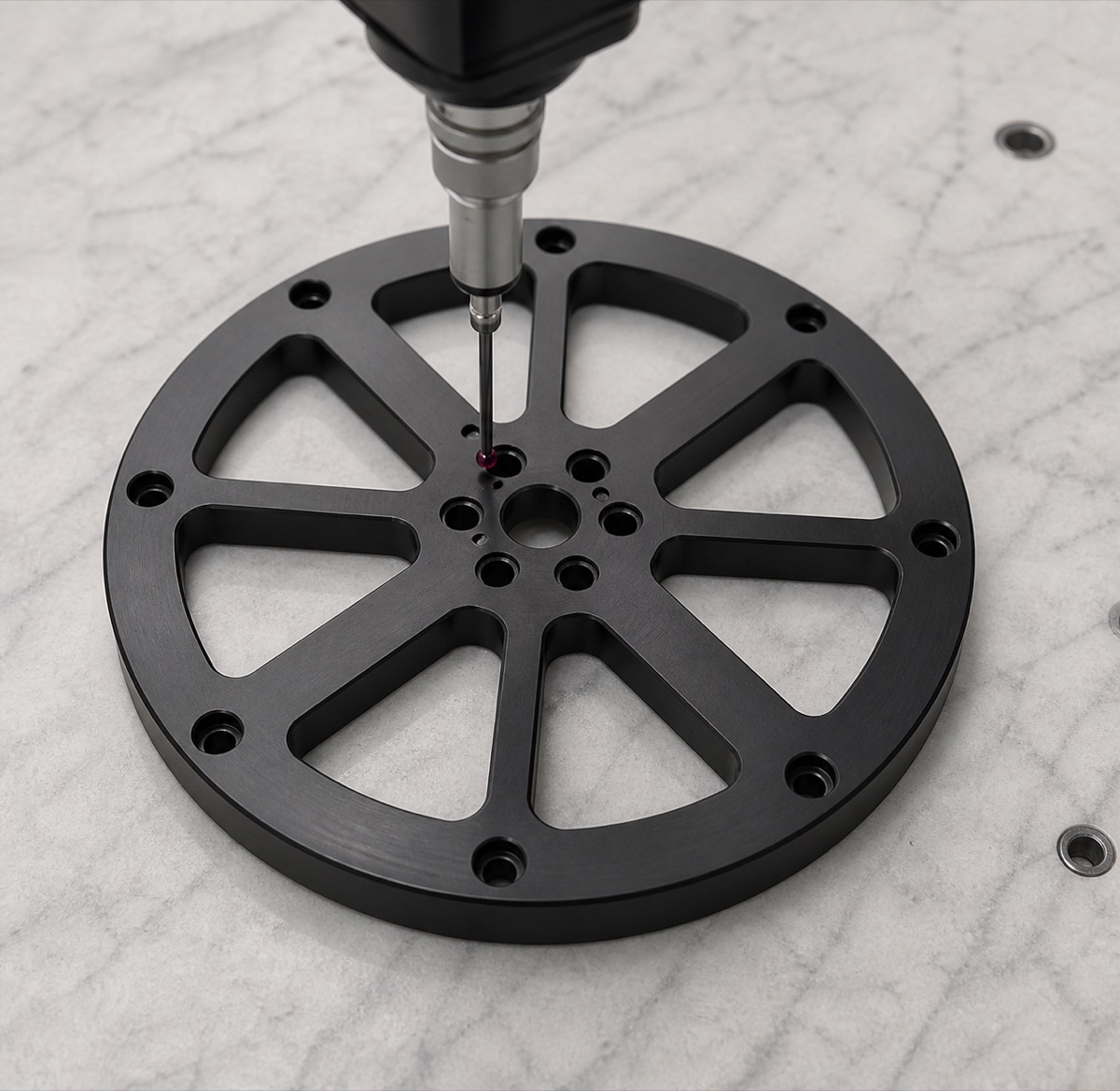

La inspección inicial debe cubrir grupo central de agujeros, patrón circular exterior, planitud de cara, bordes de ranuras, ancho de nervios, chaflanes y apariencia negra.
El plazo de prototipo para una brida de brazo oscilante de aluminio anodizado negro como esta suele estimarse en 5 a 8 días laborables. Los lotes pequeños suelen planificarse en 8 a 12 días laborables según cantidad, alcance de inspección y confirmación del tratamiento superficial.

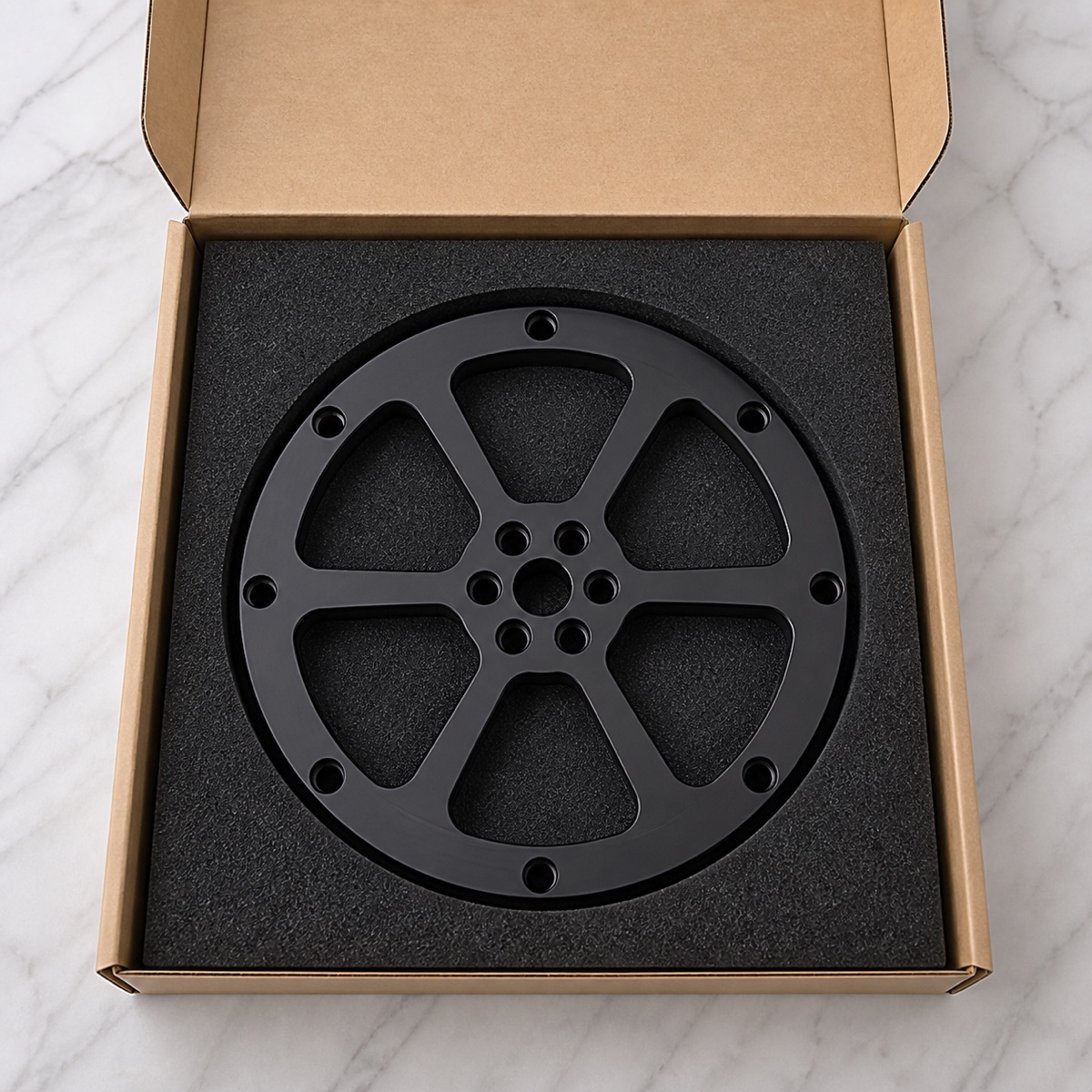

El embalaje forma parte del plan de entrega. Cada brida se posiciona en espuma para que bordes de ranura, agujeros centrales y superficie negra no rocen con otras piezas.
Conclusión del caso
El valor de esta brida de brazo oscilante de segundo eje está en controlar al mismo tiempo geometría ligera, relación de agujeros, estabilidad de cara y apariencia negra. Se ve limpia, pero los detalles de proceso deciden si monta sin problemas.
FAQ
Qué tiene de difícil una brida de brazo oscilante robótico de segundo eje?
El grupo central, el patrón exterior, los nervios radiales, las ventanas de aligeramiento y la cara del disco deben mantenerse estables como un solo sistema de referencia.
Por qué las ventanas de aligeramiento afectan la estabilidad?
Al retirar material de muchas ventanas se puede liberar tensión interna y reducir rigidez local, cambiando planitud o generando marcas de vibración.
Cómo debe inspeccionarse el patrón de agujeros?
Los agujeros centrales y exteriores deben revisarse bajo una misma referencia para ver relación angular y error de posición.
Por qué el anodizado negro es exigente en esta pieza?
El anodizado negro hace más visibles rebabas de ranura, chaflanes brillantes, rayas y residuos de limpieza.
OEMach puede apoyar prototipos y lotes pequeños?
Sí. OEMach apoya CNC, desbarbado, coordinación de anodizado, inspección y embalaje protegido para piezas de articulación robótica.
