Ein Lagerflansch der zweiten Achse ist ein typisches dünnes Scheibenteil im Robotergelenk. Bei der Montage zählt, ob das Lager sauber sitzt und ob die Schrauben gleichmäßig anziehen. Die Bearbeitung muss daher Scheibenverzug, Lochbildwinkel und Kanten der Leichtbaufenster früh kontrollieren.

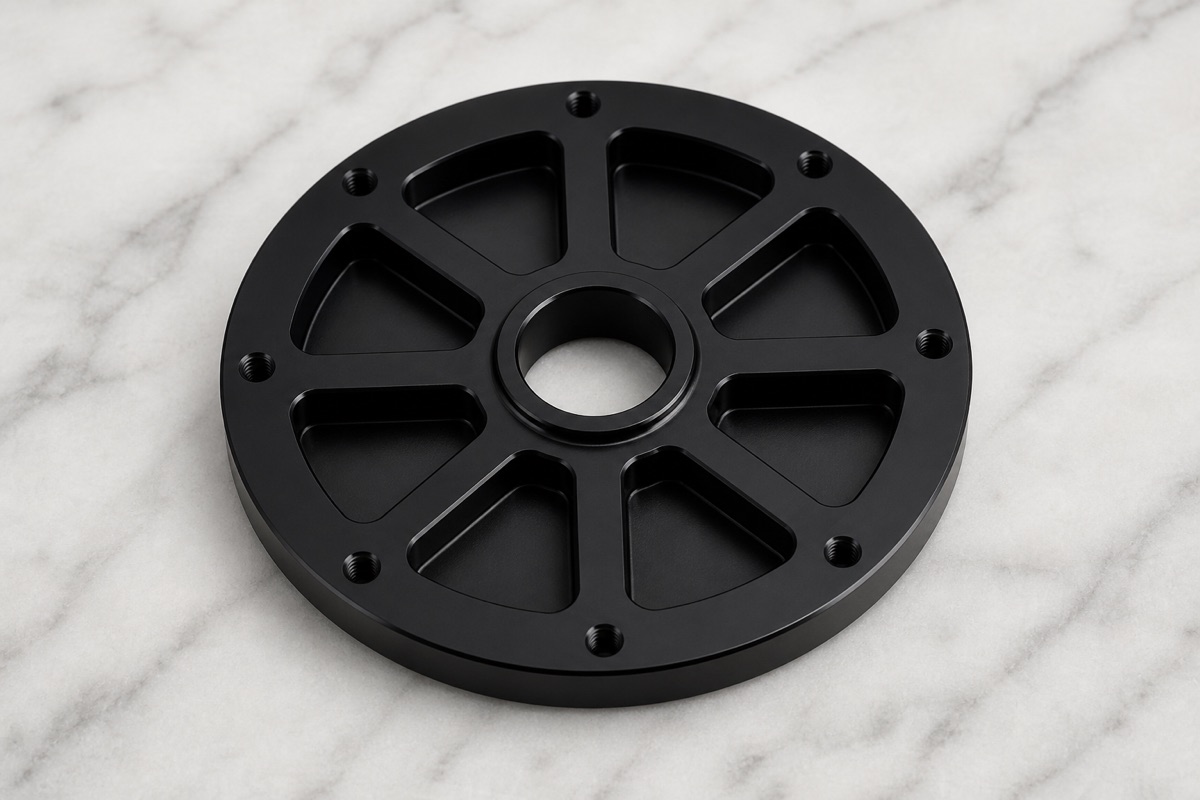

Dieser Flansch wurde aus 6061 Aluminium bearbeitet und schwarz eloxiert geliefert. Er besitzt einen zentralen Lagersitz, mehrere äußere Montagebohrungen, Leichtbaufenster und lokale Rippen, daher muss der Mittelbezug den gesamten Prozess führen.
Projektüberblick
| Punkt | Projektdetail |
|---|---|
| Anwendung | Lagerflansch der zweiten Roboterachse / CNC-Präzisionsflansch |
| Material und Oberfläche | 6061 Aluminiumlegierung, 180er-Strahlen und Schwarz-Eloxal |
| Merkmale | Zentraler Lagersitz, dünne Scheibenstirnfläche, verteiltes Außenlochbild, Leichtbaufenster, lokale Rippen und schwarze Oberfläche |
| Prozessfokus | Lagersitzbezug, Scheibenebenheit, Lochbildwinkel, Spannungsfreisetzung, Fensterkanten-Finish und eloxierte Optik |
| Prüffokus | Mittelbohrung, Stirnflächenebenheit, Außenlochposition, Fensterkanten, Fasen, Gewinde-Lehrung und Sichtfinish |
| Lieferfokus | Geschützte Einzelteil-Schaumverpackung gegen Kratzer an Flächen, Bohrung und schwarzen Oberflächen |
Der zentrale Lagersitz ist wichtiger als die Optik
OEMach bewertet diesen Flanschtyp, indem der zentrale Lagersitz als Hauptbezug betrachtet wird. Außenlochbild, Leichtbaufenster und Stirnfinish müssen um diese Lagebeziehung aufgebaut werden.
Ein optisch sauberer Flansch kann in der Montage trotzdem scheitern, wenn Lagersitz, Außenbohrungen und Stirnfläche zueinander nicht stabil bleiben.
Lagersitz, Lochbild und Fenster beeinflussen sich
Der Lagersitz reagiert empfindlich auf Bohrungsmaß, Rundheit und Rechtwinkligkeit zur Stirnfläche. Das Außenlochbild bestimmt, ob der Flansch nach der Montage gleichmäßig verriegelt.
Leichtbaufenster senken das Gewicht, reduzieren aber lokale Steifigkeit. Wird einseitig zu schnell Material entfernt, kann eine dünne Scheibe leicht verziehen, auch wenn jede einzelne Bohrung innerhalb der Toleranz liegt.
Prozessroute zuerst freigeben dann Funktionsflächen schlichten
OEMach kontrolliert zuerst Parallelität beider Seiten und den Mittelbezug, danach werden Fenster und Außenkontur geschruppt, während an kritischen Merkmalen Schlichtaufmaß bleibt.
Mittelbohrung, Außenlochbild und Stirnfläche werden anschließend von einem stabilen Bezug aus fertigbearbeitet. Fensterkanten benötigen Kleinstwerkzeug-Nacharbeit und gleichmäßige Fasen, damit nach Strahlen und Eloxal keine blanken Kanten oder Grate sichtbar werden.
Dünne Scheiben dürfen nicht falsch plan gespannt werden
Dünne Flansche können auf der Maschine plan wirken, weil die Spannkraft die Fläche in Position drückt. Nach dem Lösen kann das Teil zurückfedern und eine andere freie Ebenheit zeigen.
Gleichmäßige Auflage und stufenweises Spannen reduzieren dieses Risiko. Bei Bedarf prüft OEMach den freien Zustand erneut, bevor Lagersitz und Außenbohrungen finalisiert werden.
Schwarze Optikprobleme sitzen oft an Fenstern und Bohrungen
Fensterkanten, Senkungen und Mittelbohrung sind typische Stellen, an denen schwarz eloxierte Teile Fehler zeigen. Grate werden zu blanken Linien, und unvollständige Reinigung in Bohrungen beeinflusst das Montagegefühl.
Daher sollten umlaufende Fasen, Bohrungsmündungsentgratung und Reinigung vor dem Eloxal abgeschlossen sein. Danach werden Farbe, Bohrungsmündungen, Fensterkanten und Passungen erneut geprüft.
Prüfung, Termin und Lieferung

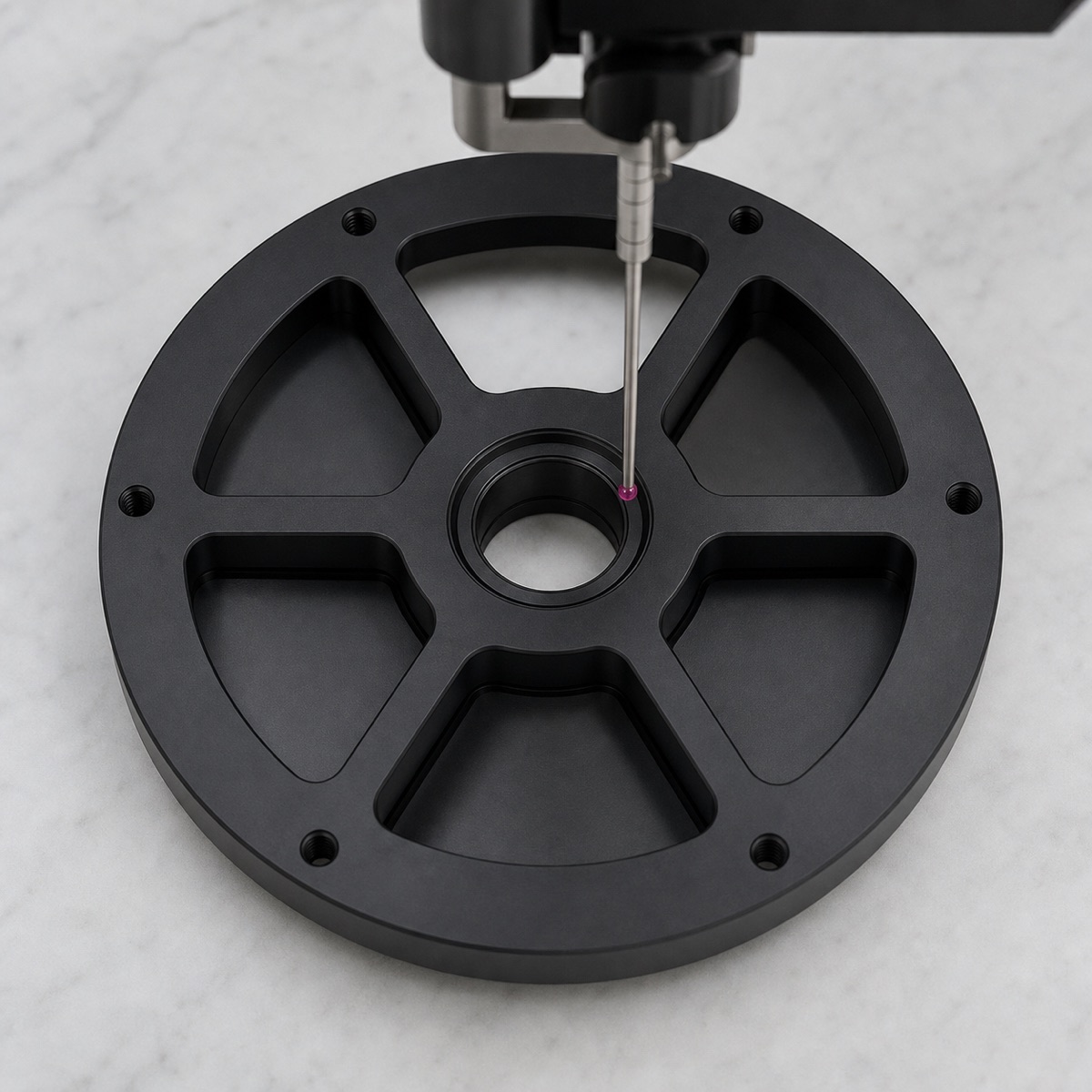

Die Erstteilprüfung sollte zentralen Lagersitz, Stirnflächenebenheit, Außenlochbild, Leichtbaufensterkanten, Fasen, Gewinde und schwarz eloxierte Optik umfassen.
Die Prototypenlieferzeit für einen schwarz eloxierten 6061 Lagerflansch dieser Art liegt meist bei 5 bis 8 Arbeitstagen. Kleinserien werden oft mit 8 bis 12 Arbeitstagen geplant, mit Zusatzzeit für ausführlichere Lochpositionsberichte.

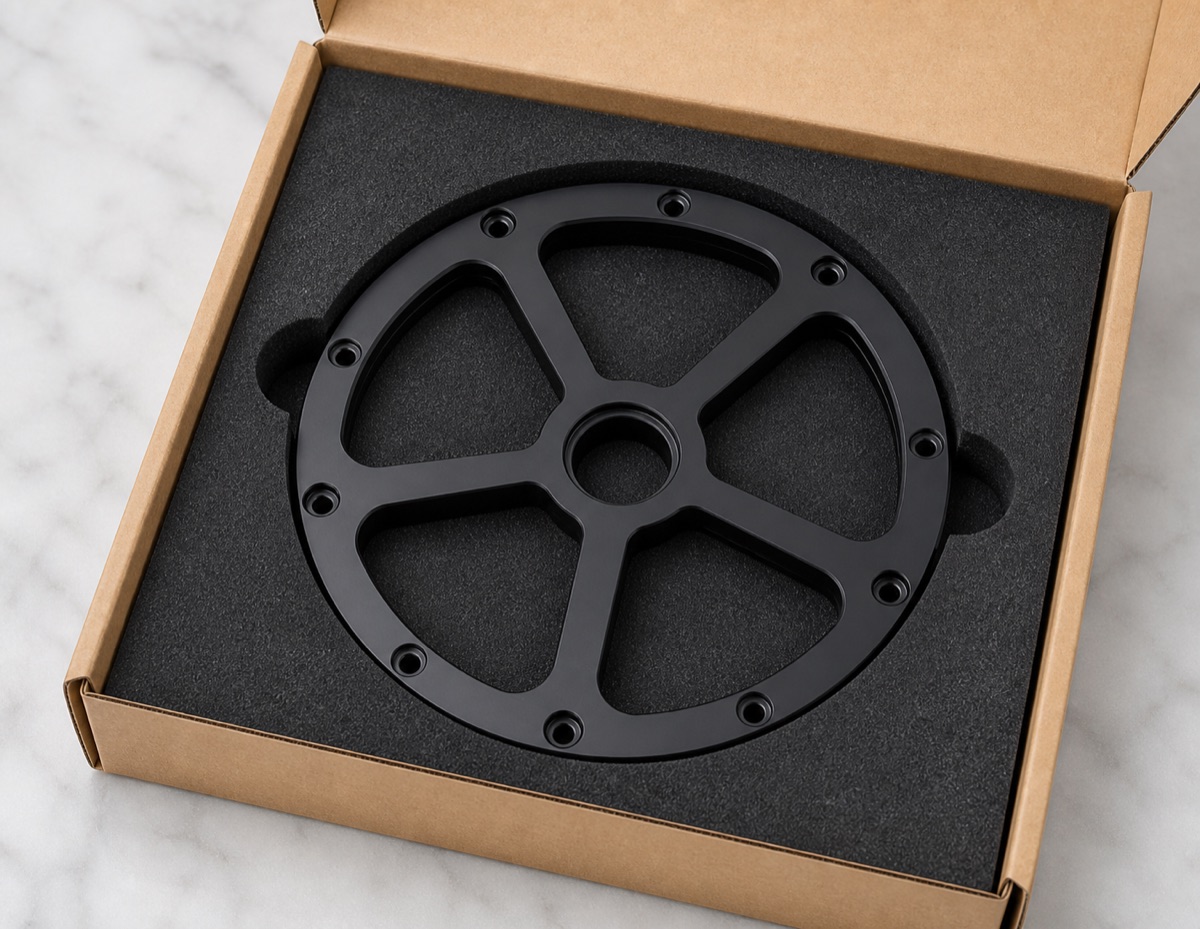

Der Flansch sollte nicht lose gestapelt werden. Einzelteil-Schaumauflage schützt Stirnfläche, Mittelbohrung und schwarze Sichtflächen während des Transports.
Erkenntnis aus dem Fall
Der Fokus eines Lagerflanschs der zweiten Achse liegt darin, Mittelbohrung, Außenlochbild, Stirnfläche und Leichtbaufenster über einen stabilen Bezug zu verbinden. Maschinenpräzision zählt, aber Prozessfolge, Auflage, Prüfung und Verpackung entscheiden das Montageergebnis.
FAQ
Was ist der wichtigste Bezug bei einem Roboter-Lagerflansch?
Der zentrale Lagersitz ist meist der Hauptbezug. Außenlochbild, Stirnfläche und Leichtbaufenster sollten um ihn kontrolliert werden.
Warum verziehen sich dünne Scheibenflansche?
Ungleichmäßiger Abtrag, lokale Spannauflage und Leichtbaufenster verringern die Steifigkeit und können die Stirnfläche nach dem Lösen verändern.
Wie sollte die Lagersitzgenauigkeit geprüft werden?
Bohrungsmaß, Rundheit, Beziehung zur Stirnfläche und freier Zustand sollten geprüft werden, besonders bei Presssitzmontage.
Verdeckt Schwarz-Eloxal Grate?
Nein. Es macht Grate, blanke Fensterkanten und Reinigungsrückstände oft sichtbarer, daher ist Entgraten vor dem Eloxal wichtig.
Kann OEMach kleine Serien von Roboter-Lagerflanschen unterstützen?
Ja. OEMach unterstützt CNC-Kleinserien, Prüfung, Schwarz-Eloxal-Koordination und Schutzverpackung für Roboter-Lagerflansche.
