Una brida de rodamiento de segundo eje es una pieza típica de disco delgado para articulación robótica. En el montaje, el cliente busca que el rodamiento entre bien y que los tornillos aprieten de forma uniforme. El mecanizado debe controlar antes la deformación del disco, el ángulo del patrón de agujeros y los bordes de aligeramiento.

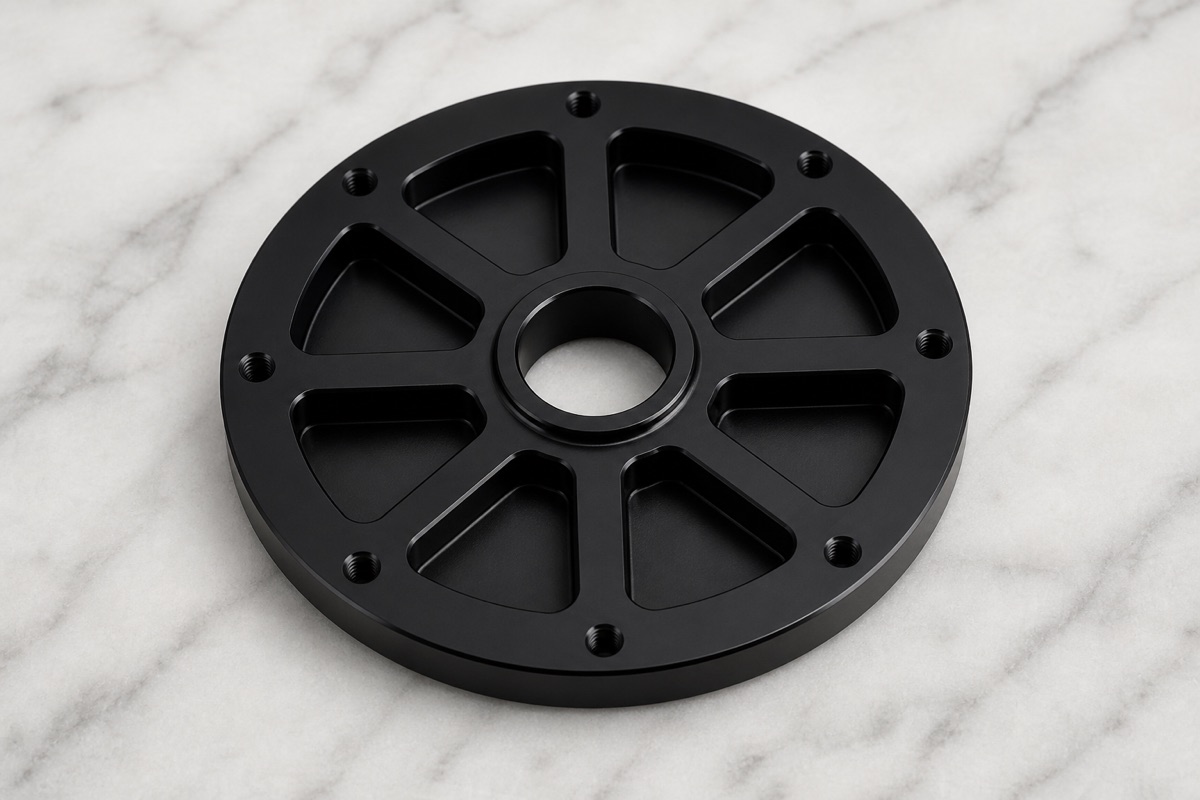

Esta brida se mecanizó en aluminio 6061 y se entregó con anodizado negro. Incluye asiento central de rodamiento, varios agujeros exteriores de montaje, ventanas de aligeramiento y nervios locales, por lo que la referencia central debe guiar todo el proceso.
Resumen del proyecto
| Elemento | Detalle del proyecto |
|---|---|
| Aplicación | Brida de rodamiento de segundo eje para robot / componente CNC de precisión |
| Material y acabado | Aleación de aluminio 6061, granallado 180 y anodizado negro |
| Rasgos clave | Asiento central de rodamiento, cara de disco delgado, patrón exterior distribuido, ventanas de aligeramiento, nervios locales y superficie negra |
| Foco de proceso | Referencia del asiento, planitud del disco, ángulo de agujeros, liberación de sobrematerial, acabado de bordes y apariencia anodizada |
| Foco de inspección | Agujero central, planitud frontal, posición exterior de agujeros, bordes de ranuras, chaflanes, rosca pasa/no pasa y acabado visual |
| Foco de entrega | Embalaje individual de espuma para evitar rayas en caras, agujero y superficies negras |
El asiento central importa más que la apariencia
OEMach revisa este tipo de brida tomando el asiento de rodamiento central como referencia principal. Patrón exterior, ventanas de aligeramiento y acabado de cara deben construirse alrededor de esa relación.
Una brida puede verse limpia y fallar en montaje si asiento, agujeros exteriores y cara no permanecen estables entre sí.
Asiento, agujeros y ventanas se afectan entre sí
El asiento de rodamiento es sensible al diámetro, redondez y perpendicularidad respecto a la cara. El patrón exterior controla si la brida bloquea de forma uniforme después del montaje.
Las ventanas de aligeramiento reducen peso, pero también rigidez local. Si se retira material demasiado rápido de un lado, el disco delgado puede mostrar ligera curvatura aunque cada agujero individual esté dentro de tolerancia.
Ruta de proceso: liberar primero y acabar después
OEMach controla primero el paralelismo de dos caras y la relación central, luego desbasta ventanas y contorno exterior dejando sobrematerial en los rasgos críticos.
Después se acaban agujero central, patrón exterior y cara desde una referencia estable. Los bordes de ventanas necesitan limpieza con herramienta pequeña y chaflán uniforme para evitar bordes brillantes o rebabas tras granallado y anodizado.
El amarre del disco delgado debe evitar una falsa planitud
Las bridas delgadas pueden parecer planas en máquina porque el apriete empuja la cara a su sitio. Al soltarlas, la pieza puede recuperar forma y mostrar otra planitud libre.
El apoyo uniforme y el apriete por etapas reducen este riesgo. Si hace falta, OEMach revisa la pieza en estado libre antes de finalizar asiento y agujeros exteriores.
Los problemas de anodizado negro aparecen en ranuras y agujeros
Bordes de ventanas, avellanados y agujero central son zonas donde las piezas anodizadas negras exponen defectos. Las rebabas se convierten en líneas brillantes y la limpieza incompleta dentro de agujeros afecta el tacto de montaje.
Por eso conviene completar chaflán perimetral, desbarbado de bocas y limpieza antes del anodizado, y después revisar color, bocas de agujeros, bordes de ranuras y ajustes clave.
Inspección, plazo y entrega

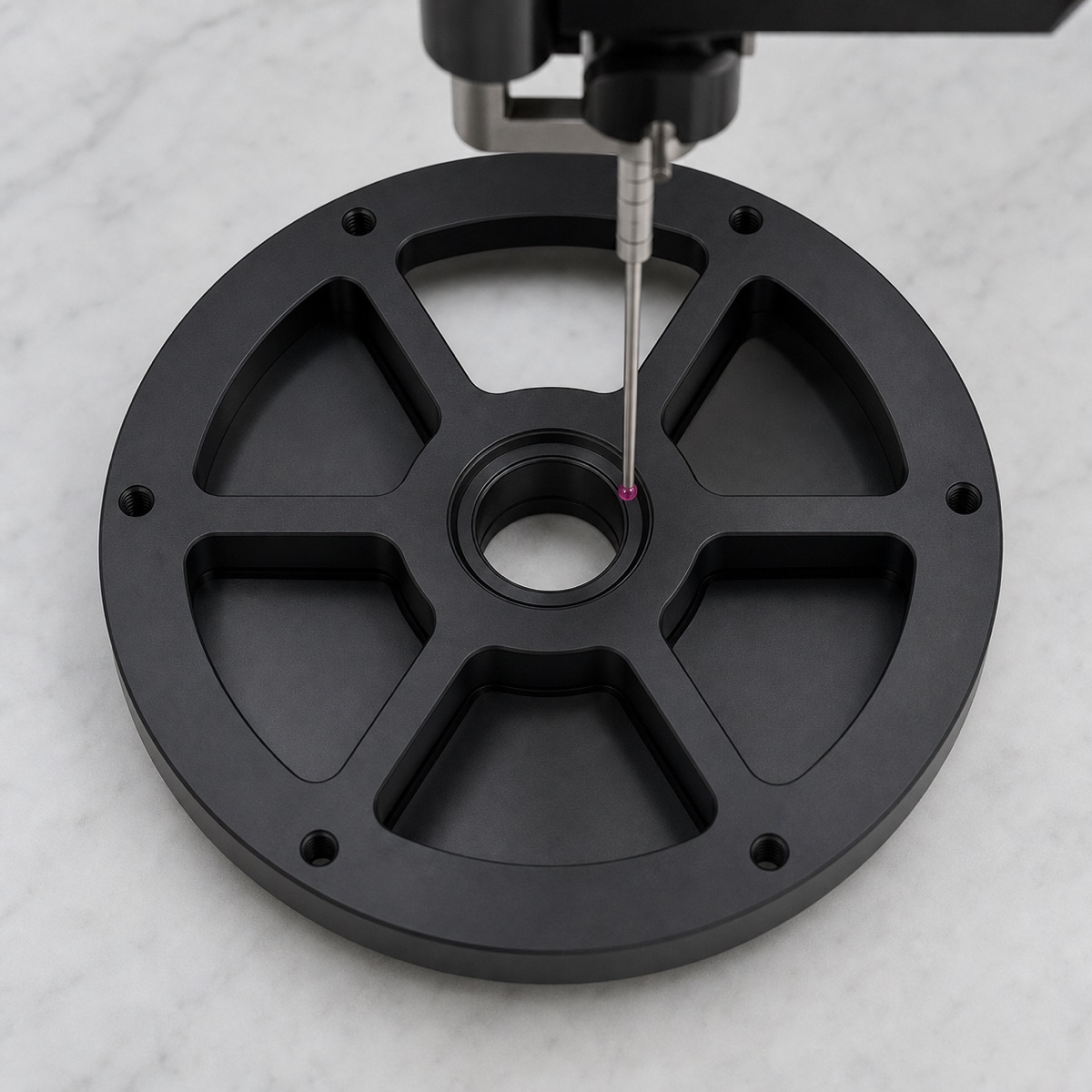

La inspección inicial debe cubrir asiento central, planitud frontal, patrón exterior de agujeros, bordes de aligeramiento, chaflanes, roscas y apariencia anodizada negra.
El plazo de prototipo para una brida 6061 anodizada negra como esta suele estimarse en 5 a 8 días laborables. Lotes pequeños suelen planificarse en 8 a 12 días laborables, con tiempo adicional si se requiere informe completo de posición de agujeros.

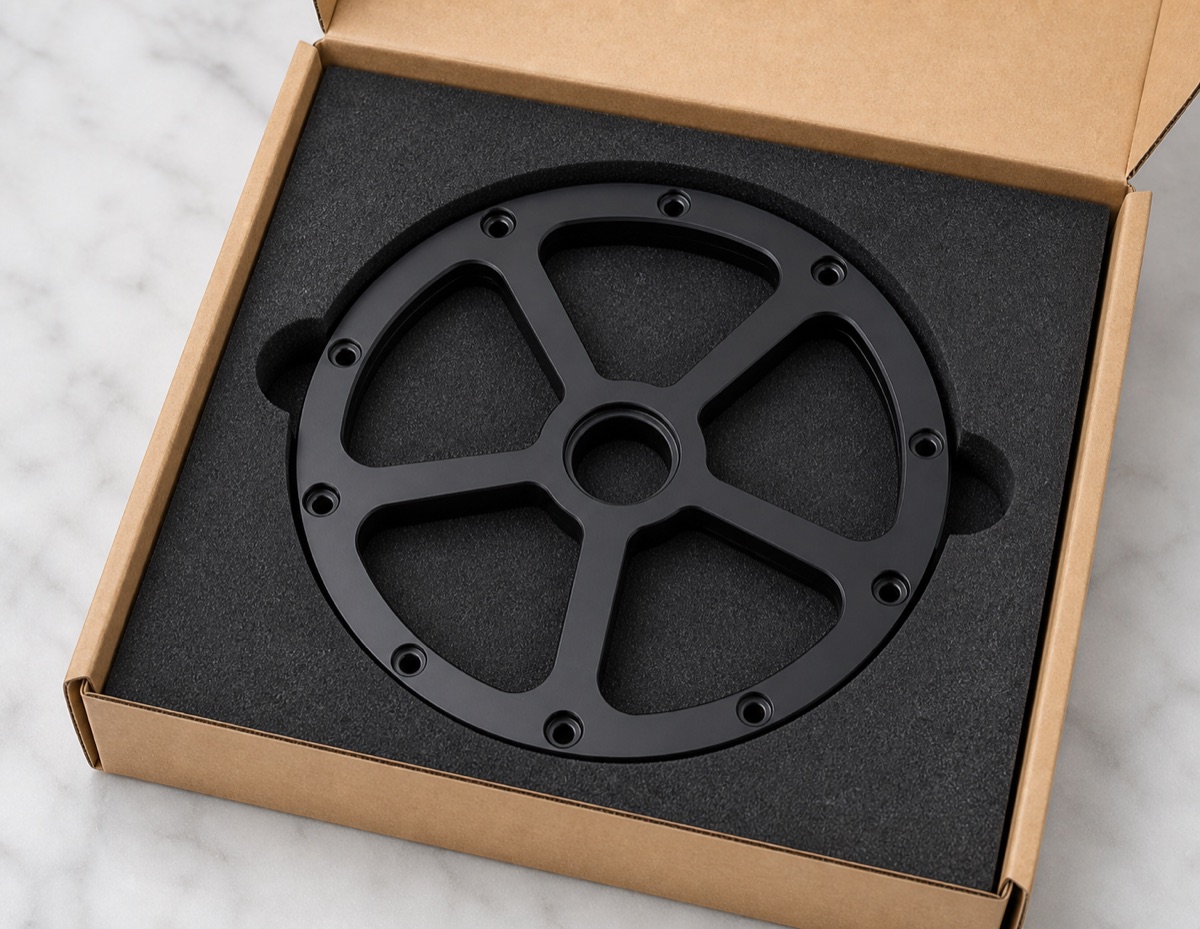

La brida no debe apilarse sin protección. El soporte individual de espuma protege cara, agujero central y superficies negras visibles durante el envío.
Conclusión del caso
El foco de una brida de rodamiento de segundo eje es conectar agujero central, patrón exterior, cara y ventanas mediante una referencia estable. La precisión de máquina importa, pero secuencia, apoyo, inspección y embalaje deciden el resultado de montaje.
FAQ
Cuál es la referencia clave de una brida de rodamiento robótica?
El asiento de rodamiento central suele ser la referencia principal. Patrón exterior, cara y ventanas deben controlarse alrededor de él.
Por qué se deforman las bridas de disco delgado?
Retirada desigual, apoyo local de amarre y ventanas de aligeramiento reducen rigidez y pueden cambiar la cara al soltar la pieza.
Cómo revisar la precisión del asiento de rodamiento?
Deben revisarse diámetro, redondez, relación con la cara y estado libre, especialmente si el rodamiento se monta a presión.
El anodizado negro oculta rebabas?
No. Suele hacer más visibles rebabas, bordes brillantes y residuos de limpieza, por lo que el desbarbado previo es importante.
OEMach puede apoyar lotes pequeños de bridas robóticas?
Sí. OEMach apoya CNC en lotes pequeños, inspección, coordinación de anodizado negro y embalaje protegido para bridas de rodamiento robóticas.
