Eine Roboterbasis der siebten Achse kann wie ein schwarzer zylindrischer Flansch aussehen, trägt im Gelenk aber Positionierung, Verbindung und Lastübertragung. Das eigentliche Bearbeitungsziel ist die Beziehung zwischen Innenraumachse, Stirnlochbild und äußeren Montageflächen.

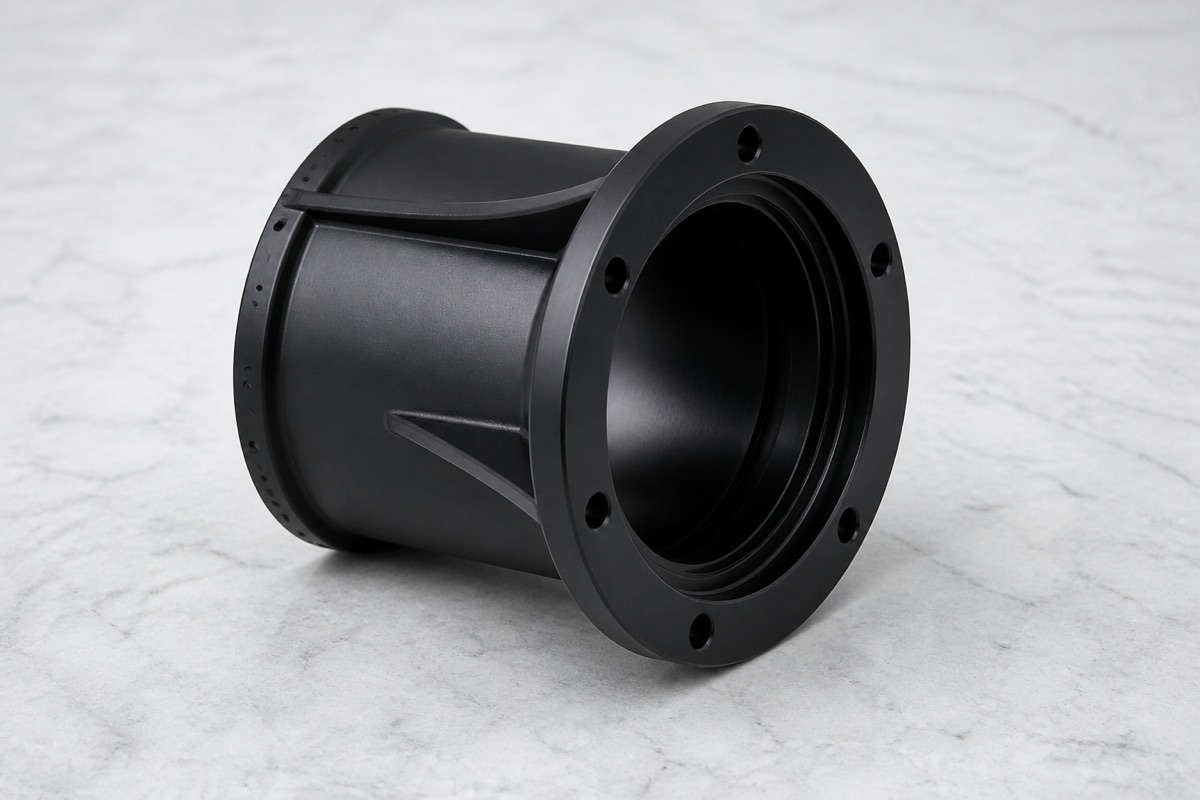

Bei dieser 6061 Aluminiumbasis behandelte OEMach das Bauteil als Bezugsteil im Robotergelenk, nicht als einfachen Zylinder. Die Lieferung verlangte 180er-Strahlen und Schwarz-Eloxal, daher mussten Maßkontrolle, Entgraten und Optik gemeinsam geplant werden.
Projektüberblick
| Punkt | Projektdetail |
|---|---|
| Anwendung | Basis der siebten Achse für Robotergelenk / CNC-Präzisionsstrukturteil |
| Material und Oberfläche | 6061 Aluminiumlegierung, 180er-Strahlen und Schwarz-Eloxal |
| Merkmale | Zylindrischer Innenraum, vorderer Flansch, ringförmige Montagebohrungen, Seitenrippen und hintere Montagekante |
| Prozessfokus | Innenbohrungsachse, Stirnflächenebenheit, Flanschlochbild, Rippenwurzel-Finish, Spannverzug und schwarz eloxierte Optik |
| Prüffokus | Innenbohrungsmaß und Rundheit, Stirnfläche, Lochposition, Fasen, Rippenbereich, Gewinde-Lehrung und Oberflächenzustand |
| Lieferfokus | Nachprüfung nach Eloxal und Einzelteil-Schaumauflage für Innenraum, Bohrungen und schwarze Flächen |
Als Gelenkbezug statt einfachen Zylinder bewerten
Die erste Prüffrage ist nicht, ob der Außenzylinder gedreht oder gefräst werden kann. OEMach klärt zuerst, welche Fläche das Modul trägt, welche Stirnfläche Kontakt herstellt und welche Bohrungsgruppe die Baugruppe verriegelt.
Wenn die Montagekette klar ist, lässt sich die Bearbeitungsfolge besser steuern. Innenraum, vorderer Flansch und Montagebohrungen dürfen nicht als isolierte Merkmale behandelt werden.
Innenachse und Stirnlochbild führen den Prozess
Hat der zylindrische Innenraum Kegel, Rundheitsfehler oder Koaxialitätsdrift, zeigt das Robotermodul dies durch schlechtes Anliegen oder instabile Drehhaltung. Die Stirnbohrungen sind nicht nur Schraublöcher; sie müssen um dieselbe Achse verteilt bleiben.
Seitenrippen und Leichtbauzonen beeinflussen ebenfalls die lokale Steifigkeit. Grate oder Werkzeugmarken an Rippenwurzeln werden nach Schwarz-Eloxal deutlicher und können Montage sowie Sichtprüfung beeinflussen.
Bearbeitungsroute
Eine stabile Route beginnt mit Zylinder, Stirnfläche und Innenraumbezug. Beim Schruppen lässt OEMach wichtiges Aufmaß stehen, damit der größte Teil der Schnittspannung vor dem Schlichten frei wird.
Wenn Innenraum, Flanschfläche und Außenbezug stabil sind, folgen Lochbilder und Rippenfinish. Das Flanschlochbild wird möglichst in einer Aufspannung fertiggestellt, um Winkelfehler durch erneutes Spannen zu reduzieren.
Bohrungsfasen sollen Grate entfernen, aber nicht so groß werden, dass Schraubensitz oder Stirnflächenoptik leiden.
Spannen darf keine falsche Rundheit erzeugen
Eine zylindrische Basis kann gespannt gut messen und sich nach dem Lösen verändern. Das passiert besonders bei Rippen, dünnen Wänden und ungleichmäßiger Spannkraft.
Weiche Backen, Stirnflächenauflage oder spezielle Positionierblöcke verteilen die Last. Für diesen Basistyp ist eine Prüfung im freien Zustand nach dem Schruppen sinnvoll, bevor die Endbearbeitung der Bohrungen beginnt.
Schwarz-Eloxal verlangt frühe Detailkontrolle
Schwarz-Eloxal verdeckt keine Bohrungsgrate, Kratzer oder Druckstellen. Es macht blanke Kanten, lokale Werkzeugspuren und Reinigungsrückstände oft sichtbarer.
Vor der Oberflächenbehandlung prüft OEMach Innenraumsauberkeit, Stirngrate, Fasen und Rippenwurzelzustand. Nach Eloxal werden Farbgleichmäßigkeit, Bohrungsrückstände und Schlüsselmaße erneut geprüft.
Prüfung, Termin und Verpackung

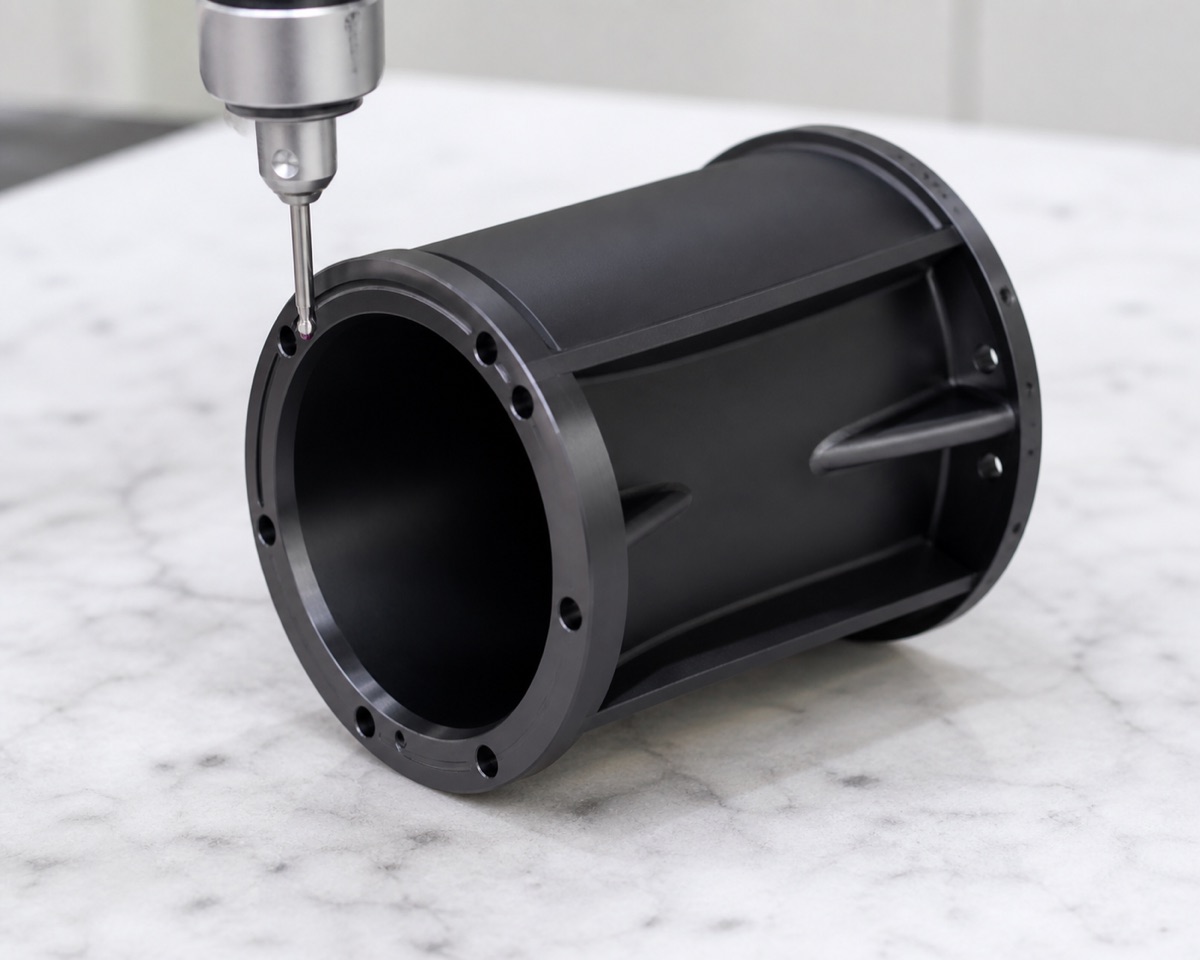

Die Erstteilprüfung sollte Innenbohrungsdurchmesser, Rundheit, Stirnflächenebenheit, Flanschlochposition, Fasen, Seitenrippen, Sichtflächen und Gewinde-Lehrung umfassen.
Die Prototypenlieferzeit für eine schwarz eloxierte 6061 Basis dieser Art liegt meist bei 7 bis 10 Arbeitstagen. Kleinserien werden oft mit 10 bis 15 Arbeitstagen geplant, abhängig von Menge, Prüfumfang, Oberflächenplan und Kundentakt.

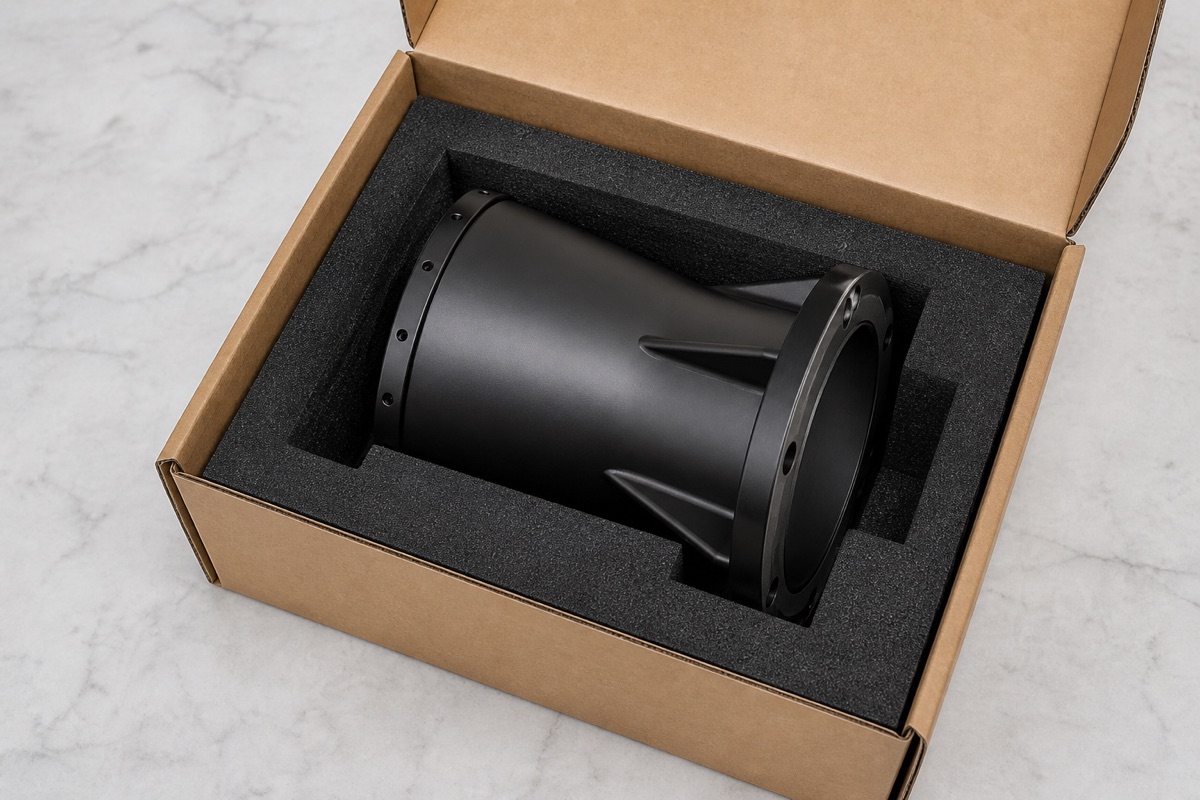

Die Verpackung sollte jedes Teil in Formschaum halten, damit Innenraum, Bohrungsmündungen und schwarze Flächen beim Transport nicht verkratzen.
Erkenntnis aus dem Fall
Die Schwierigkeit einer Basis der siebten Achse ist nicht nur die Außenform. Der echte Wert liegt darin, zylindrischen Innenraum, Stirnlochbild, Rippenstruktur und schwarz eloxierte Oberfläche im Lieferzustand stabil zu halten.
FAQ
Was ist bei einer Roboterbasis der siebten Achse kritisch?
Innenbohrungsachse, Flanschstirnfläche, Montagelochbild, Rippensteifigkeit und schwarz eloxierte Optik müssen gemeinsam kontrolliert werden.
Warum ist Spannen bei einer zylindrischen Basis wichtig?
Zu hohe oder ungleichmäßige Spannkraft kann den Zylinder verformen, sodass Innenraum und Stirnfläche nach dem Lösen anders liegen.
Muss das Lochbild auf die Innenbohrung bezogen sein?
Ja. Das Stirnlochbild sollte zur Innenachse zentriert bleiben, damit die Montage nicht zieht und gleichmäßig verriegelt.
Was sollte nach Schwarz-Eloxal geprüft werden?
Farbgleichmäßigkeit, Bohrungsrückstände, Grate, Schlüsselbohrung, Stirnzustand und Gewinde sollten erneut geprüft werden.
Kann OEMach Kleinserien von Roboterbasen unterstützen?
Ja. OEMach unterstützt CNC-Bearbeitung, Schwarz-Eloxal-Koordination, Prüfung und Schutzverpackung für Robotergelenkbasen.
