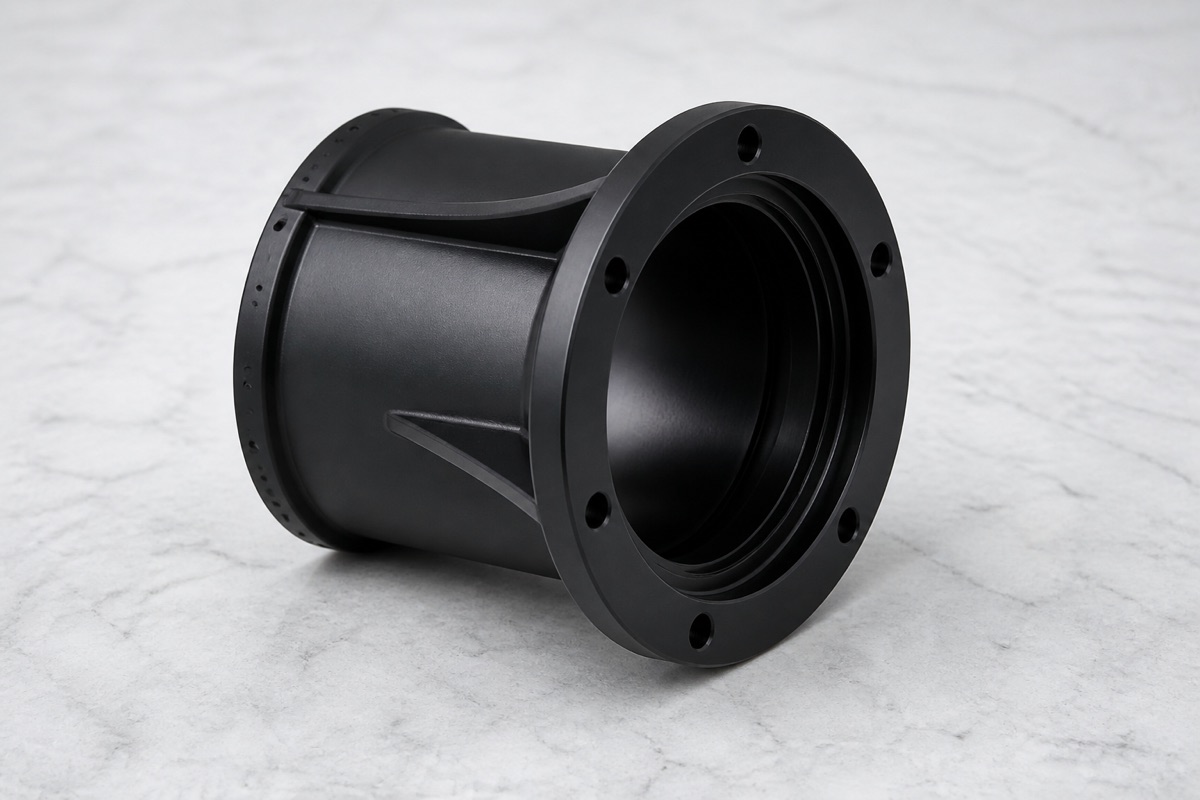

Una base robótica de séptimo eje puede parecer una brida cilíndrica negra, pero dentro de la articulación asume posicionamiento, unión y transmisión de carga. El objetivo real del mecanizado es mantener la relación entre eje de cavidad interior, patrón de agujeros de la cara frontal y superficies de montaje.
Para esta base de aluminio 6061, OEMach trató el componente como una pieza de referencia dentro de la articulación, no como un cilindro simple. La entrega final requería granallado 180 y anodizado negro, por lo que dimensión, desbarbado y apariencia debían planificarse juntos.
Resumen del proyecto
| Elemento | Detalle del proyecto |
|---|---|
| Aplicación | Base de séptimo eje para articulación robótica / pieza estructural CNC de precisión |
| Material y acabado | Aleación de aluminio 6061, granallado 180 y anodizado negro |
| Rasgos clave | Cavidad cilíndrica, brida frontal, agujeros anulares de montaje, nervios laterales y borde posterior de montaje |
| Foco de proceso | Eje del diámetro interior, planitud frontal, patrón de agujeros, acabado de raíz de nervios, deformación de amarre y apariencia anodizada negra |
| Foco de inspección | Tamaño y redondez del diámetro interior, plano frontal, posición de agujeros, chaflanes, zona de nervios, rosca pasa/no pasa y acabado |
| Foco de entrega | Reinspección tras anodizado y soporte de espuma individual para cavidad, agujeros y superficies negras |
Evaluar la pieza como referencia de articulación
La primera pregunta de revisión no es si el cilindro exterior puede tornearse o fresarse. OEMach identifica primero qué cara soporta el módulo, qué cara frontal realiza el contacto y qué grupo de agujeros bloquea el conjunto.
Cuando la cadena de montaje está clara, la secuencia de mecanizado se controla mejor. Cavidad interior, brida frontal y agujeros de montaje no deben tratarse como rasgos aislados.
El eje interior y los agujeros frontales guían el proceso
Si la cavidad cilíndrica tiene conicidad, error de redondez o deriva coaxial, el módulo robótico lo mostrará con mal asiento o postura de giro inestable. Los agujeros frontales no son solo tornillos; deben distribuirse alrededor del mismo eje.
Los nervios laterales y zonas de aligeramiento también afectan la rigidez local. Rebabas o marcas en la raíz de los nervios se ven más después del anodizado negro y pueden afectar montaje y aceptación visual.
Ruta de mecanizado
Una ruta estable empieza estableciendo cilindro, cara frontal y referencia de cavidad interior. Durante el desbaste, OEMach deja sobrematerial clave para liberar la mayor parte de la tensión antes del acabado.
Cuando cavidad, cara de brida y relación exterior son estables, el proceso pasa a patrones de agujeros y acabado de nervios. El patrón de agujeros se completa preferiblemente en un mismo estado de localización para reducir error angular por nueva sujeción.
Los chaflanes deben retirar rebabas sin crecer tanto que afecten asiento de tornillo o apariencia frontal.
El amarre no debe crear una redondez falsa
Una base cilíndrica puede medir bien mientras está amarrada y cambiar al soltarse. Esto es común cuando hay nervios, paredes delgadas y fuerza de apriete desigual.
Mordazas blandas, apoyo frontal o bloques dedicados ayudan a distribuir la carga. Para este tipo de base, conviene revisar el estado libre después del desbaste antes del mecanizado final de agujeros.
El anodizado negro exige controlar detalles antes
El anodizado negro no oculta rebabas, rayas ni golpes. A menudo hace más visibles los bordes brillantes, marcas locales de herramienta y residuos de limpieza.
Antes del tratamiento superficial, OEMach revisa limpieza de cavidad, rebabas frontales, chaflanes y raíces de nervios. Después del anodizado se revisan de nuevo color, residuos en agujeros y dimensiones clave.
Inspección, plazo y embalaje

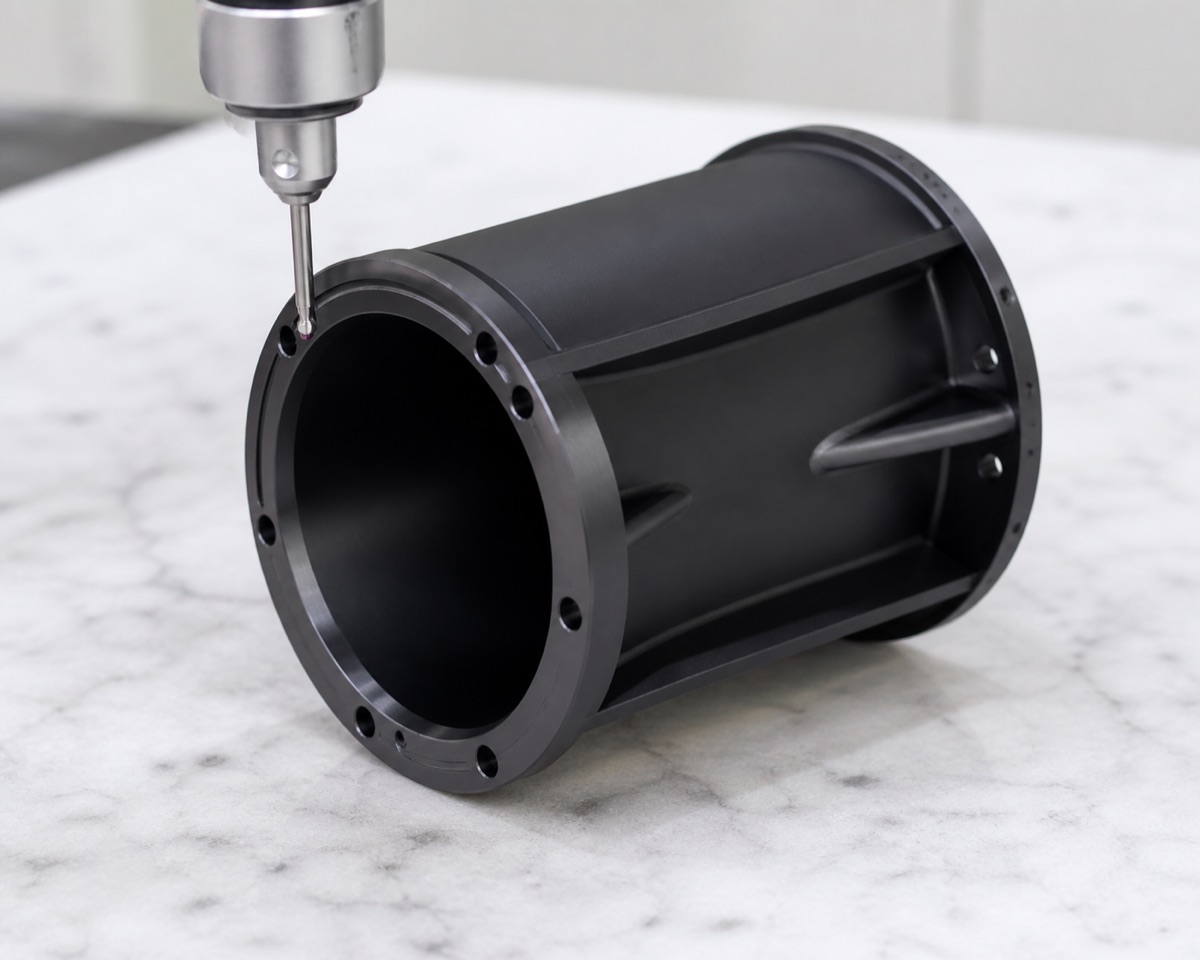

La inspección inicial debe cubrir diámetro interior, redondez, planitud frontal, posición de agujeros de brida, chaflanes, nervios laterales, superficies visibles y rosca pasa/no pasa.
El plazo de prototipo para una base 6061 anodizada negra como esta suele estimarse en 7 a 10 días laborables. Lotes pequeños suelen planificarse en 10 a 15 días laborables según cantidad, inspección, tratamiento superficial y confirmación del cliente.

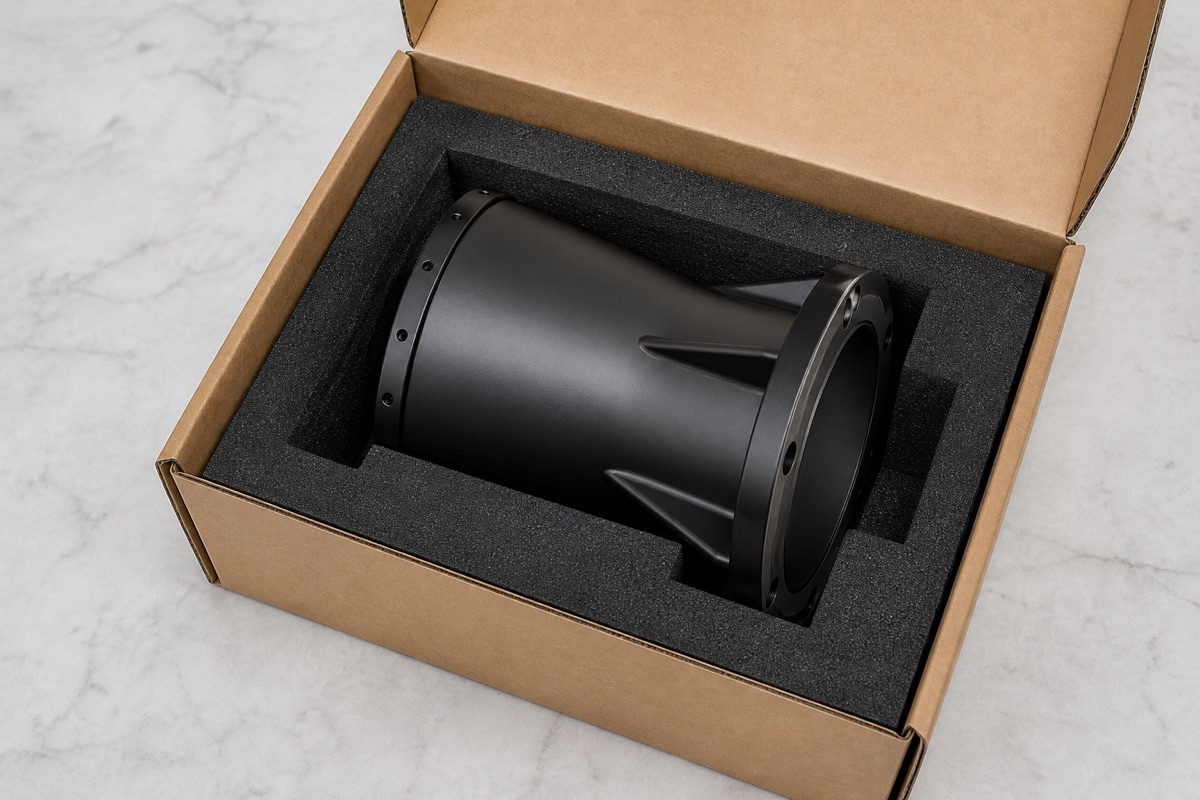

El embalaje debe sostener cada base con espuma conformada para que cavidad interior, bocas de agujeros y superficies negras no se rayen durante el transporte.
Conclusión del caso
La dificultad de una base de séptimo eje no es solo cortar la forma exterior. El valor real es mantener cavidad cilíndrica, patrón de agujeros, nervios y acabado anodizado negro estables en el momento de entrega.
FAQ
Qué es crítico en una base robótica de séptimo eje?
Eje interior, cara de brida, patrón de agujeros, rigidez de nervios y apariencia anodizada negra deben controlarse juntos.
Por qué es importante el amarre en una base cilíndrica?
Una fuerza excesiva o desigual puede deformar el cilindro y hacer que cavidad y cara frontal cambien después de soltar la pieza.
El patrón de agujeros debe referenciar el diámetro interior?
Sí. El patrón frontal debe mantenerse centrado respecto al eje interior para evitar arrastre de montaje y bloqueo desigual.
Qué revisar después del anodizado negro?
Color, residuos en agujeros, rebabas, tamaño interior clave, estado frontal y roscas deben revisarse de nuevo.
OEMach puede apoyar bases robóticas en lotes pequeños?
Sí. OEMach apoya CNC, coordinación de anodizado negro, inspección y embalaje protegido para bases de articulación robótica.
