Die Schwierigkeit einer U-förmigen Roboter-Modulaufnahme liegt meist nicht darin, ob der Schlitz gefräst werden kann. Schwieriger ist, ob beide Arme nach Schruppen, Schlichten und Ausspannen im gleichen nutzbaren Zustand bleiben.
Bei dieser 6061 Aluminium-Modulaufnahme der dritten Achse prüfte OEMach zuerst die Steifigkeit beider Arme, die Funktion der Bogenauflage und die Seitenlochbilder, bevor Bearbeitungsfolge und Schwarz-Eloxal-Route festgelegt wurden.
Projektüberblick
| Punkt | Projektdetail |
|---|---|

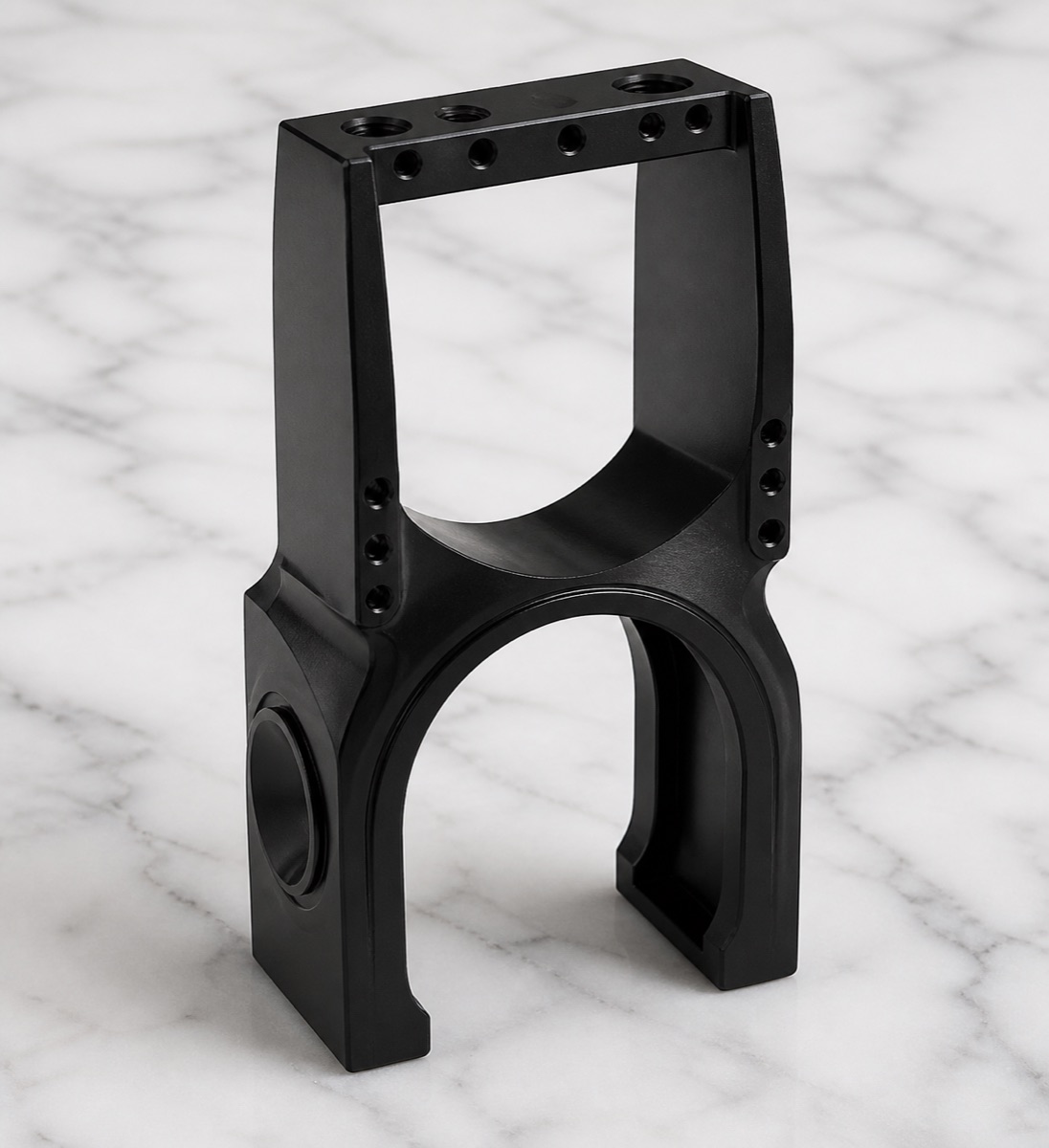

| Anwendung | Modulaufnahme der dritten Achse für humanoiden Roboter / präziser U-Gelenkhalter |
| Material und Oberfläche | 6061 Aluminiumlegierung, 180er-Strahlen und Schwarz-Eloxal |
| Merkmale | U-Öffnung, zwei Seitenarme, Bogenauflage, Seitenlochbilder, obere Brückenbohrungen, seitliche Rundbohrungen und schwarze Außenfläche |
| Prozessfokus | Armsymmetrie, Zeitpunkt der Öffnungsfreigabe, Bogenflächenbezug, Seitenlochbeziehung, Spannauflage, Entgraten und schwarze Optik |
| Prüffokus | Öffnungsbreite, Parallelzustand beider Arme, Bogenauflage, Seitenlochbilder, obere Bohrungen, seitliche Rundbohrungen, Gewinde-Lehrung und Oberfläche |

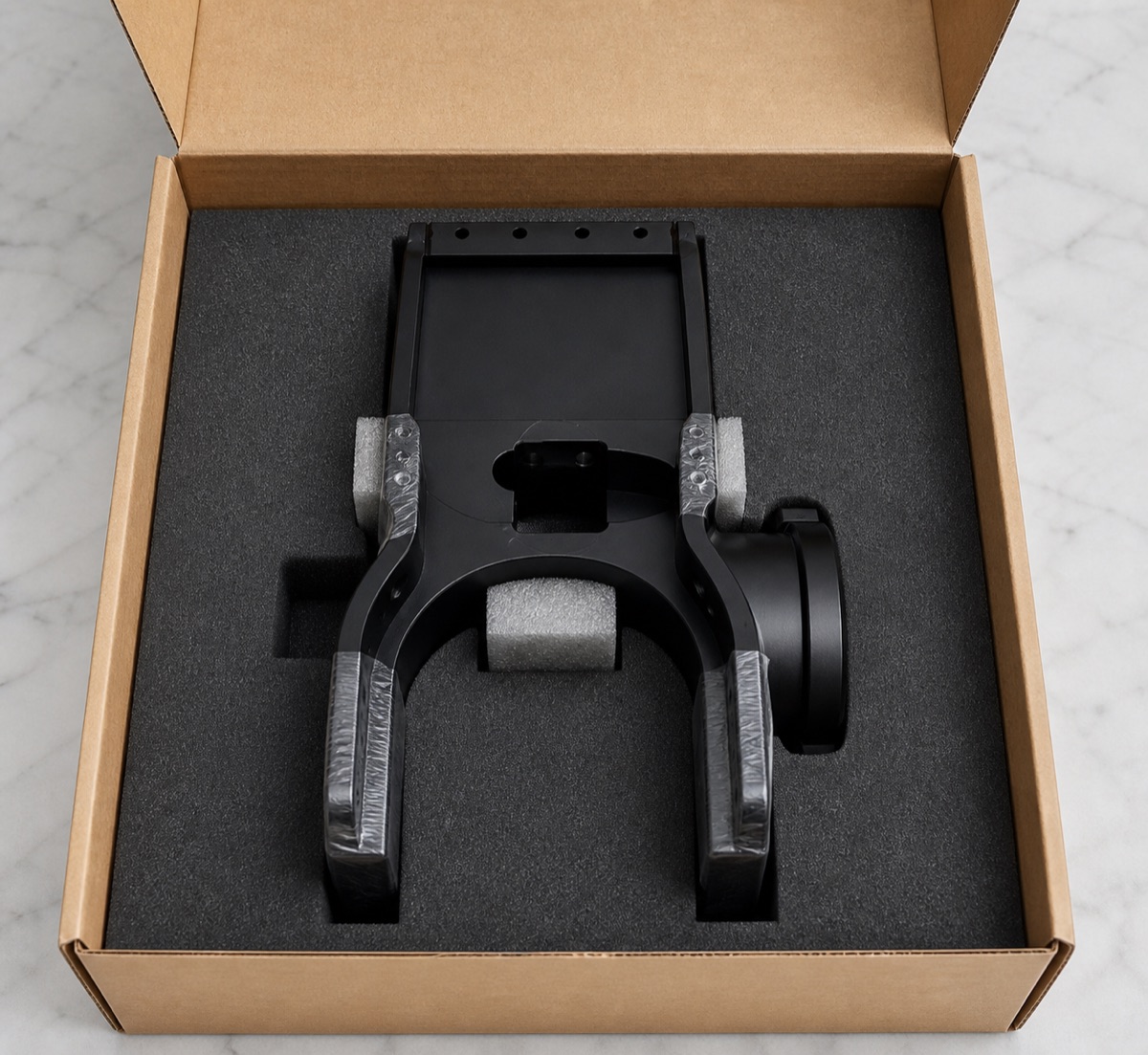

| Lieferfokus | Nachprüfung nach Eloxal und Schaumschutz für Öffnung, Seitenlöcher und schwarze Oberfläche |
Beide Arme müssen denselben Montagezustand behalten
Die Bogenauflage berührt oder umgeht meist ein benachbartes zylindrisches Teil. Seitenlochbilder verriegeln, und die Öffnungsbreite definiert den Montagefreiraum. Ohne gemeinsame Bezugslogik kann eine Seite leicht laufen und die andere klemmen.
OEMach achtete besonders darauf, ob beide Arme symmetrisch belastet werden. Seitenlöcher wurden nicht als einzelne Bohrungen behandelt; ihre Lage musste mit der gesamten U-Struktur bewertet werden.
Bearbeitungsfolge
Wird die U-Öffnung zu früh vollständig freigeschnitten, verlieren beide Arme Steifigkeit. Die spätere Bearbeitung von Seitenlöchern und Innenbogen kann Werkzeugabdrängung, Rattermarken oder Armbewegung erzeugen.
Während des Schruppens blieb notwendige Unterstützung oder ausgewogenes Aufmaß erhalten. Nach der Hauptspannungsfreisetzung stellte OEMach Öffnung, Innenbogen und Seitenlochbilder fertig. Ziel war, den Zweiarmzustand im freien Zustand kontrollierbar zu halten.
Spannen sollte nicht nur steif wirken; es darf die Arme nicht aus ihrer natürlichen Position drücken. Formangepasste Auflage oder weiche Vorrichtungen verteilen Schnitt- und Spannkraft gleichmäßiger.
Nach Freigabe prüfen, nicht nur in der Vorrichtung
Solange das U-Teil gespannt ist, können beide Arme durch die Vorrichtung begrenzt sein. Nach dem Ausspannen zeigen Öffnungsbreite, Seitenwandparallelität und Lochbeziehung den realen Montagezustand.

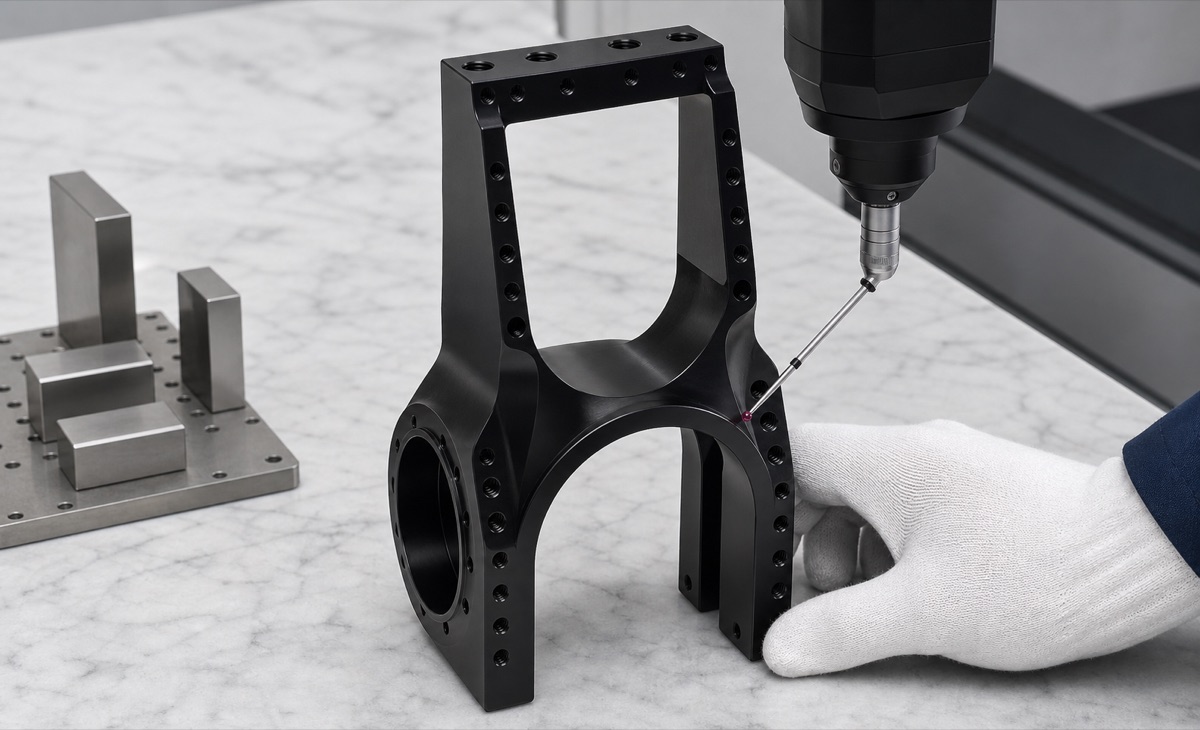

Die Erstteilprüfung sollte U-Öffnung, Armparallelität, Bogenauflage, Seitenlochbilder, obere Brückenbohrungen, seitliche Rundbohrungen, Gewinde-Lehrung und schwarz eloxierte Optik umfassen.
In Kleinserien überwacht OEMach Spannwiederholbarkeit, Werkzeugspuren im Innenbogen und Bohrungsgrate. Ein Einzelteil kann korrekt aussehen, während die Serie wegen unterschiedlicher linker und rechter Armzustände schlecht montiert.
Entgraten, Eloxal und Verpackung
Die Innenseite der U-Öffnung und die Bogenauflage zeigen nach Eloxal leicht Werkzeugspuren, blanke Kanten und Restgrate. Auch Seitenlochbilder brauchen gleichmäßige Bohrungsmündungen, damit der Kunde bei der Montage keine sichtbaren Unterschiede sieht.
Vor der Oberflächenbehandlung prüfte OEMach Innenbogen, Fensterkanten und Seitenbohrungsmündungen. Nach Schwarz-Eloxal wurden Farbgleichmäßigkeit, blanke Kanten und Innenbogen-Sauberkeit erneut bewertet.
Die Prototypenlieferzeit für eine schwarz eloxierte 6061 Modulaufnahme dieser Art liegt meist bei 7 bis 10 Arbeitstagen. Kleinserien werden häufig mit 10 bis 15 Arbeitstagen geplant, mit Zusatzzeit für Vollprüfung von Öffnung, Bogen und Seitenlochbeziehungen.
Erkenntnis aus dem Fall
Der Kern dieser Modulaufnahme der dritten Achse ist, das Verformungsrisiko der U-Öffnung früh zu kontrollieren und Bogenauflage sowie Seitenlochbilder im gleichen Montagezustand zu halten.
FAQ
Warum ist eine U-förmige Roboter-Modulaufnahme schwierig?
Die Herausforderung ist, beide Arme nach Öffnungsfreigabe, Finish und Ausspannen stabil und parallel zu halten, nicht nur den Schlitz zu fräsen.
Welche Merkmale sollte der Bezugsplan verbinden?
U-Öffnung, beide Seitenarme, Bogenauflage, Seitenlochbilder, obere Bohrungen und seitliche Rundbohrungen sollten gemeinsam geprüft werden.
Warum beim Schruppen Unterstützung oder Aufmaß lassen?
Unterstützung oder ausgewogenes Aufmaß verhindert, dass sich die Arme zu früh bewegen, bevor Bogen und Seitenlöcher fertig sind.
Was gehört zur Erstteilprüfung?
Öffnungsbreite, Armparallelität, Bogenauflage, Seitenlochbilder, obere Brückenbohrungen, seitliche Rundbohrungen, Gewindeprüfung und schwarze Optik.
Kann OEMach U-förmige Roboter-Modulaufnahmen unterstützen?
Ja. OEMach unterstützt 6061 U-Modulaufnahmen mit CNC-Bearbeitung, Schwarz-Eloxal-Koordination, Prüfung und Schutzverpackung.
