La dificultad de un asiento de módulo robótico en U normalmente no es si la ranura se puede fresar. La pregunta difícil es si los dos brazos permanecen en el mismo estado útil después de desbaste, acabado y liberación del amarre.

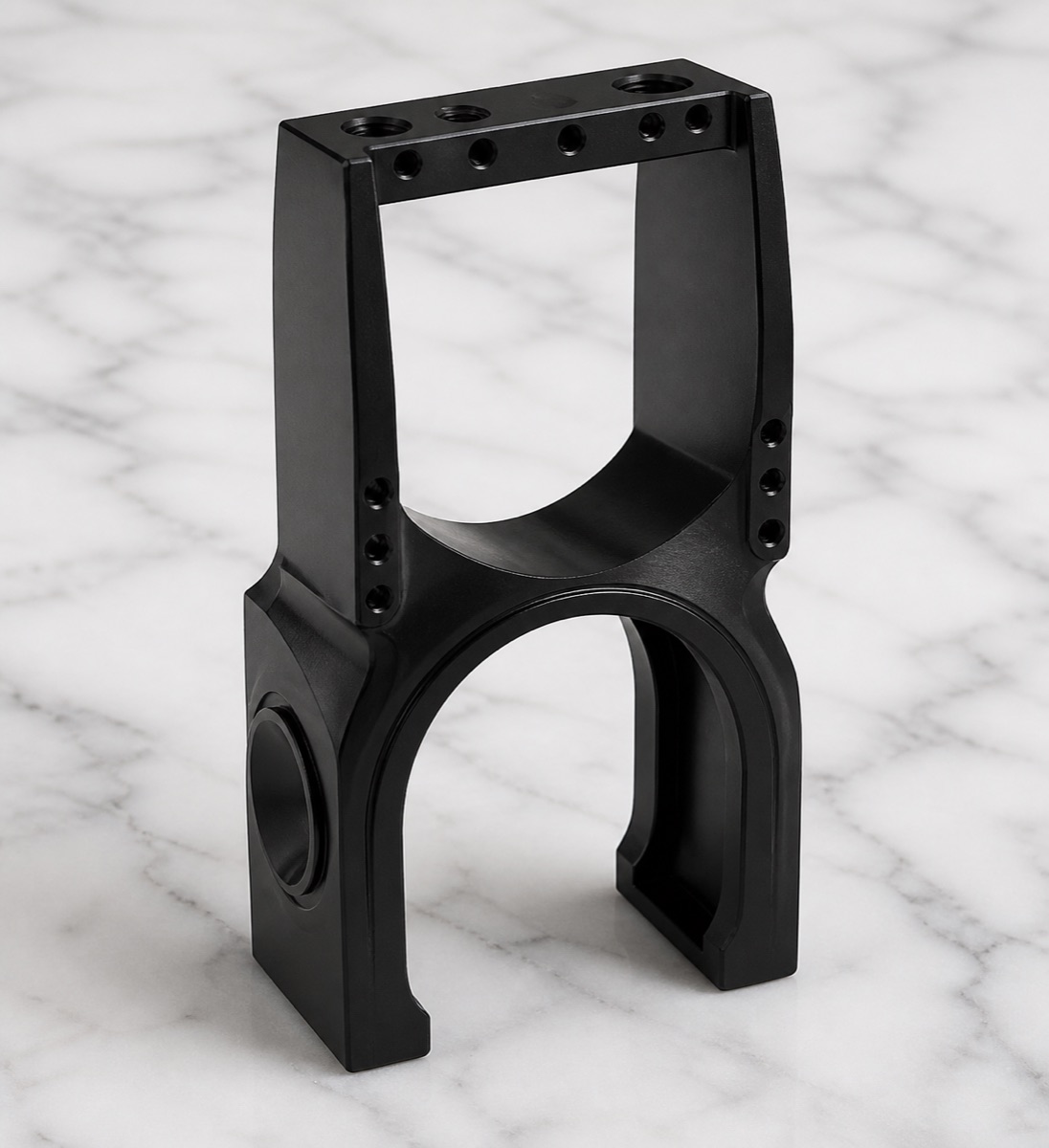

Para este asiento de módulo de tercer eje en aluminio 6061, OEMach revisó rigidez de ambos brazos, función de la superficie de apoyo en arco y matrices de agujeros laterales antes de definir la secuencia de mecanizado y el anodizado negro.
Resumen del proyecto
| Elemento | Detalle del proyecto |
|---|---|
| Aplicación | Asiento de módulo de tercer eje para robot humanoide / soporte de articulación en U de precisión |
| Material y acabado | Aleación de aluminio 6061, granallado 180 y anodizado negro |
| Rasgos clave | Abertura en U, dos brazos laterales, superficie de apoyo en arco, agujeros laterales, agujeros superiores, agujeros circulares laterales y exterior negro |
| Foco de proceso | Simetría de brazos, momento de liberar la abertura, referencia de arco, relación de agujeros laterales, apoyo de amarre, desbarbado y apariencia negra |
| Foco de inspección | Ancho de abertura, paralelismo de brazos, cara de arco, agujeros laterales, agujeros superiores, agujeros circulares, rosca pasa/no pasa y estado superficial |

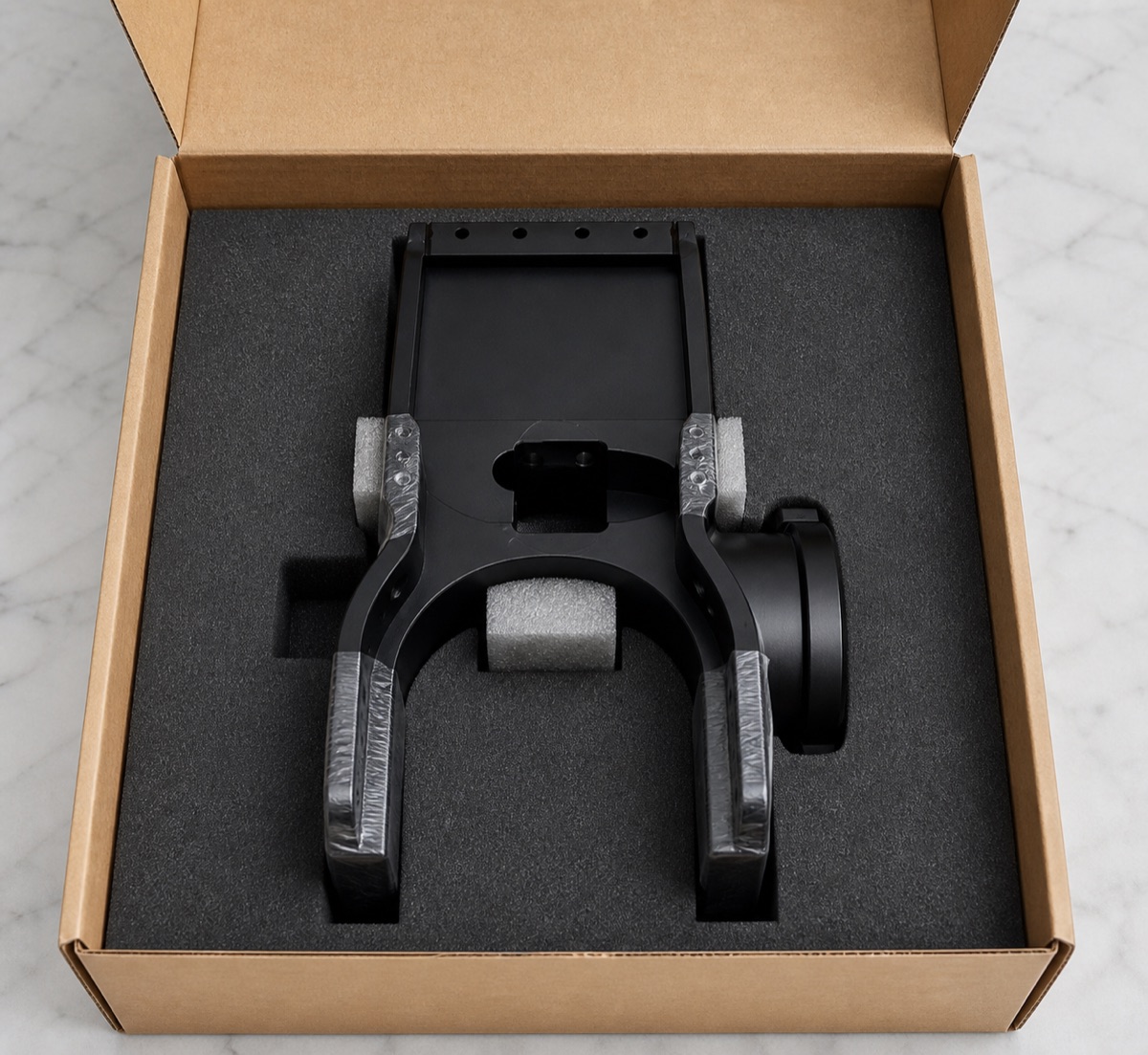

| Foco de entrega | Reinspección tras anodizado y soporte de espuma para abertura, agujeros laterales y acabado negro |
Los dos brazos deben quedar en el mismo estado de montaje
La superficie de arco suele tocar o liberar un componente cilíndrico vecino. Las matrices laterales bloquean y el ancho de abertura define el espacio de montaje. Si estos rasgos no comparten una lógica de referencia, un lado puede montar bien y el otro quedar apretado.
OEMach prestó atención especial a si ambos brazos soportaban fuerza de forma simétrica. Los agujeros laterales no se trataron como perforaciones independientes; su posición debía evaluarse con toda la estructura en U.
Secuencia de mecanizado
Si la abertura en U se libera por completo demasiado pronto, los dos brazos pierden rigidez. El mecanizado posterior de agujeros laterales y caras internas de arco puede provocar desviación de herramienta, vibración o movimiento de brazos.
Durante el desbaste se conservó apoyo necesario o sobrematerial equilibrado. Tras liberar la tensión principal, OEMach acabó la abertura, el arco interior y las matrices de agujeros laterales. El objetivo fue mantener controlable el estado de ambos brazos en condición libre.
El amarre no debe ser solo rígido; también debe evitar forzar los brazos fuera de su posición natural. El apoyo conformado o útiles blandos ayudan a repartir mejor fuerzas de corte y apriete.
Inspeccionar tras liberar, no solo en el útil
Mientras la pieza en U está amarrada, los brazos pueden estar limitados por el útil. Después de soltarla, ancho de abertura, paralelismo lateral y relación de agujeros muestran el estado real de montaje.

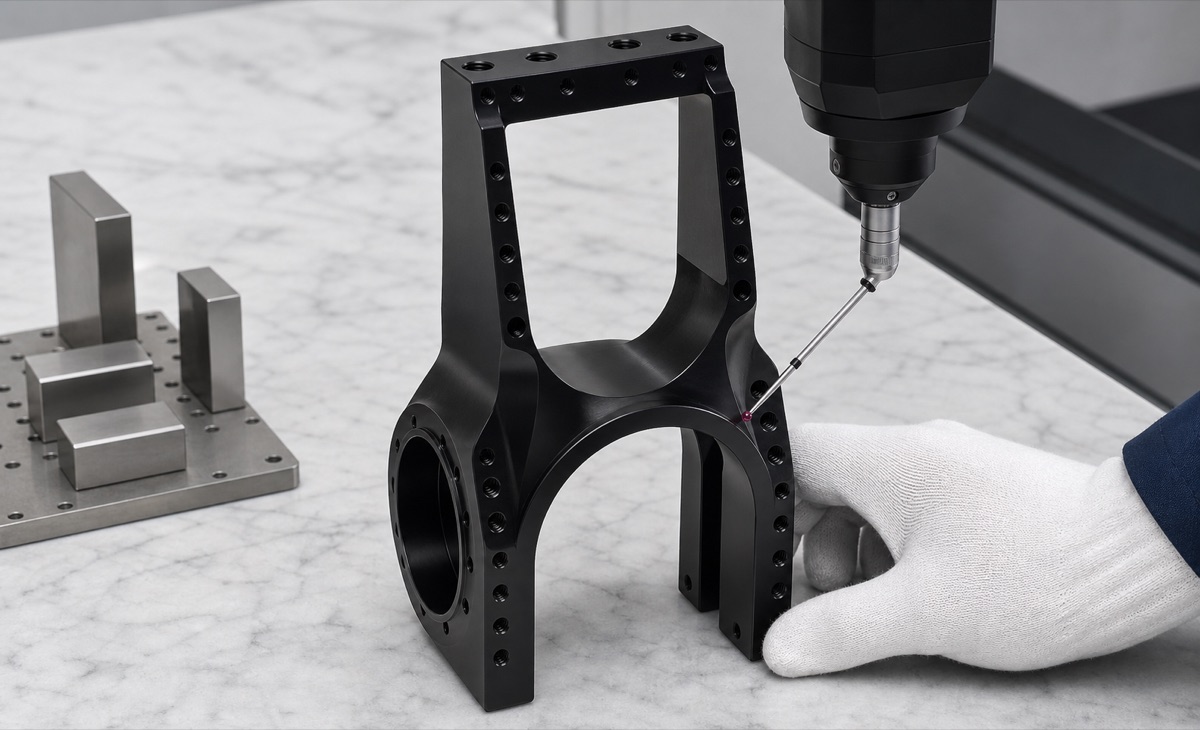

La primera inspección debe cubrir tamaño de abertura, paralelismo de brazos, cara de apoyo en arco, agujeros laterales, agujeros superiores, agujeros circulares laterales, rosca pasa/no pasa y apariencia anodizada negra.
En lotes pequeños, OEMach controla repetibilidad de amarre, marcas de herramienta en el arco y rebabas de agujero. Una pieza individual puede parecer correcta, mientras el lote falla por estados izquierdo y derecho inconsistentes.
Desbarbado, anodizado y embalaje
El interior de la abertura en U y la cara de arco exponen fácilmente marcas de herramienta, bordes brillantes y rebabas residuales tras anodizado. Las matrices laterales también necesitan un tratamiento uniforme de boca de agujero.
Antes del tratamiento superficial, OEMach revisó arco interior, bordes de ventana y bocas de agujeros laterales. Después del anodizado negro se revisaron uniformidad de color, bordes brillantes y limpieza del arco.
El plazo de prototipo para un asiento 6061 anodizado negro como este suele evaluarse en 7 a 10 días laborables. Los lotes pequeños se planifican normalmente en 10 a 15 días laborables, con tiempo adicional para inspección completa de abertura, arco y agujeros.
Conclusión del caso
El núcleo de este asiento de tercer eje es controlar el riesgo de deformación de la abertura en U y mantener superficie de arco y agujeros laterales alineados al mismo estado de montaje.
FAQ
¿Por qué es difícil mecanizar un asiento robótico en U?
El reto es mantener ambos brazos estables y paralelos después de abrir, acabar y soltar la pieza, no solo fresar la ranura.
¿Qué rasgos debe conectar el plan de referencias?
Abertura en U, brazos laterales, superficie de arco, agujeros laterales, agujeros superiores y agujeros circulares deben revisarse juntos.
¿Por qué dejar apoyo o sobrematerial en desbaste?
Ayuda a evitar que los brazos se muevan demasiado pronto antes de terminar el arco y los agujeros laterales.
¿Qué debe incluir la primera inspección?
Ancho de abertura, paralelismo de brazos, cara de arco, agujeros laterales y superiores, agujeros circulares, roscas y apariencia negra.
¿OEMach puede apoyar asientos robóticos en U?
Sí. OEMach apoya asientos 6061 en U con mecanizado CNC, coordinación de anodizado negro, inspección y embalaje protegido.
