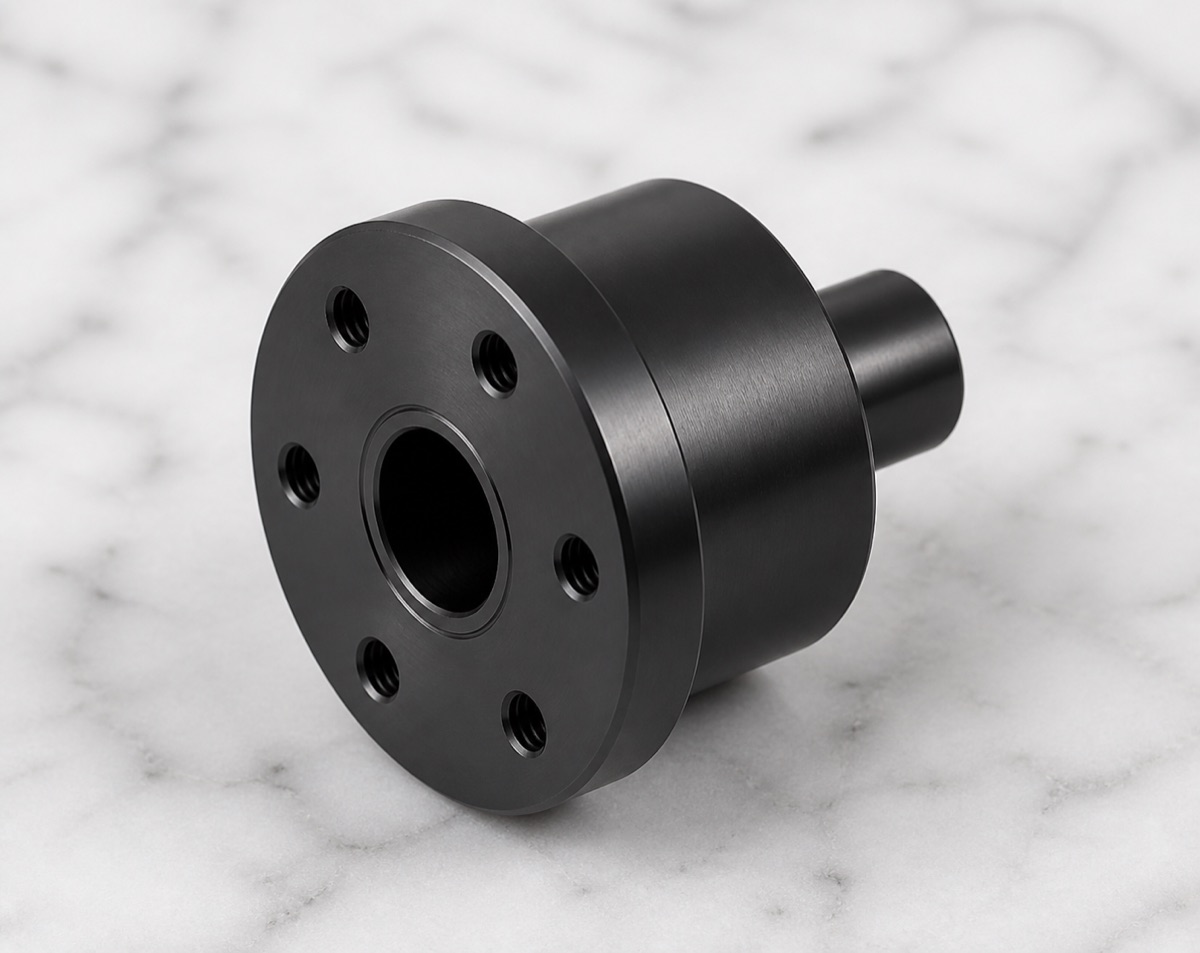

Eine kleine SUS304 Stiftwelle für Roboter sollte nicht nur danach bewertet werden, ob der Außendurchmesser genau gedreht werden kann. Schulter-Koaxialität, Zentrierbohrung, Stirnlochbild und schwarze Oberflächenroute müssen vor der Bearbeitung getrennt bestätigt werden.
In diesem Projekt trennte OEMach zuerst Maßbearbeitung und Oberflächenplanung. Edelstahl darf nicht nach Erfahrung mit Aluminium-Eloxal beurteilt werden; die gewählte schwarze Oberfläche muss Korrosionsschutz, Verschleiß, Optik und Montageanforderungen erfüllen.
Projektüberblick
| Punkt | Projektdetail |
|---|---|
| Anwendung | Präzisionsstiftwelle für humanoiden Roboter / Gelenk-Positionier- und Befestigungsteil |
| Material und Oberfläche | SUS304 Edelstahl mit schwarzer Oberfläche, nach Funktionsanforderung zu bestätigen |
| Merkmale | Abgestufter Wellenkörper, Schulterdurchmesser, Zentrierbohrung, Stirnlochbild, kleine Bohrungen, Fasen und schwarze Außenfläche |
| Prozessfokus | Drehbezug, Schulter-Koaxialität, Stirnlochbeziehung, Gratkontrolle bei Edelstahl, Werkzeugverschleiß und schwarze Oberflächenroute |
| Prüffokus | Außendurchmesser, Schulterdurchmesser, Koaxialität, Stirnlauf, Zentrierbohrung, Lochbild, Gewinde-Lehrung, Bohrungsmündungsgrate und behandelte Oberfläche |
| Lieferfokus | Maßprüfung nach Behandlung und formangepasster Schaumschutz für Stirnflächen und schwarze Sichtflächen |
Drehbezug zuerst sichern
Bei einfachen Stiften stehen Außendurchmesser und Länge oft im Mittelpunkt. Dieses Teil ist anders. Die Stirnfläche enthält Zentrierbohrung und mehrere kleine Bohrungen, während der Wellenkörper Schultern und Stufen hat. Es dient wahrscheinlich zum Positionieren, Befestigen oder Begrenzen in einem Robotergelenk.
Der Außendurchmesser kann in Toleranz sein und trotzdem schlechtes Montagegefühl erzeugen, wenn die Stirnbohrungen vom Drehzentrum abweichen. OEMach stellte daher zuerst gedrehten Außendurchmesser, Schulter und Stirnfläche her, bevor Zentrier- und Stirnlochbearbeitung folgten.
SUS304 braucht einen anderen Bearbeitungsrhythmus
Die Schnittlast von SUS304 ist höher als bei Aluminium, und Grate in kleinen Bohrungen sind empfindlicher. Werkzeugverschleiß, Gewindebohrerzustand und Spankontrolle beeinflussen Bohrungsmündungsqualität und Gewindezuverlässigkeit direkt.
Wer Stirnbohrungen vor stabilem Drehbezug bearbeitet, kann durch spätere Korrektur von Außendurchmesser und Schulter die Bezugsbeziehung unklar machen. Sicherer ist zuerst Drehen, dann kontrolliertes Bohren, Fräsen oder Gewinden der Stirnmerkmale.
Spannlänge, Stirnpositionierung und Freizustand zählen ebenfalls. Auch kleine Wellen können Stirnlauf oder Lochbildversatz zeigen, wenn die zweite Aufspannung uneinheitlich ist.
Schwarze Oberfläche früh bestätigen
Für Edelstahl gibt es mehrere mögliche schwarze Oberflächenrouten. Sie sollte nicht einfach als schwarz eloxiert beschrieben werden. Das Technikteam muss klären, ob Korrosionsbeständigkeit, Verschleißschutz, reflexionsarme Optik oder nur gleichmäßige schwarze Farbe gefordert ist.
Vor der Behandlung führte OEMach Bohrungsmündungsentgratung, Innenreinigung und Stirnflächenschutz durch. Nach der Behandlung wurden Außendurchmesser, Schulter, Bohrungsmündungen und Montagegefühl erneut geprüft.
Bei Teilen mit kleinen Bohrungen kann die Oberfläche Bohrungsmündungen und empfundene Passung beeinflussen. Der finale Abnahmezustand sollte vor der Produktion definiert werden.
Prüfung und Lieferung

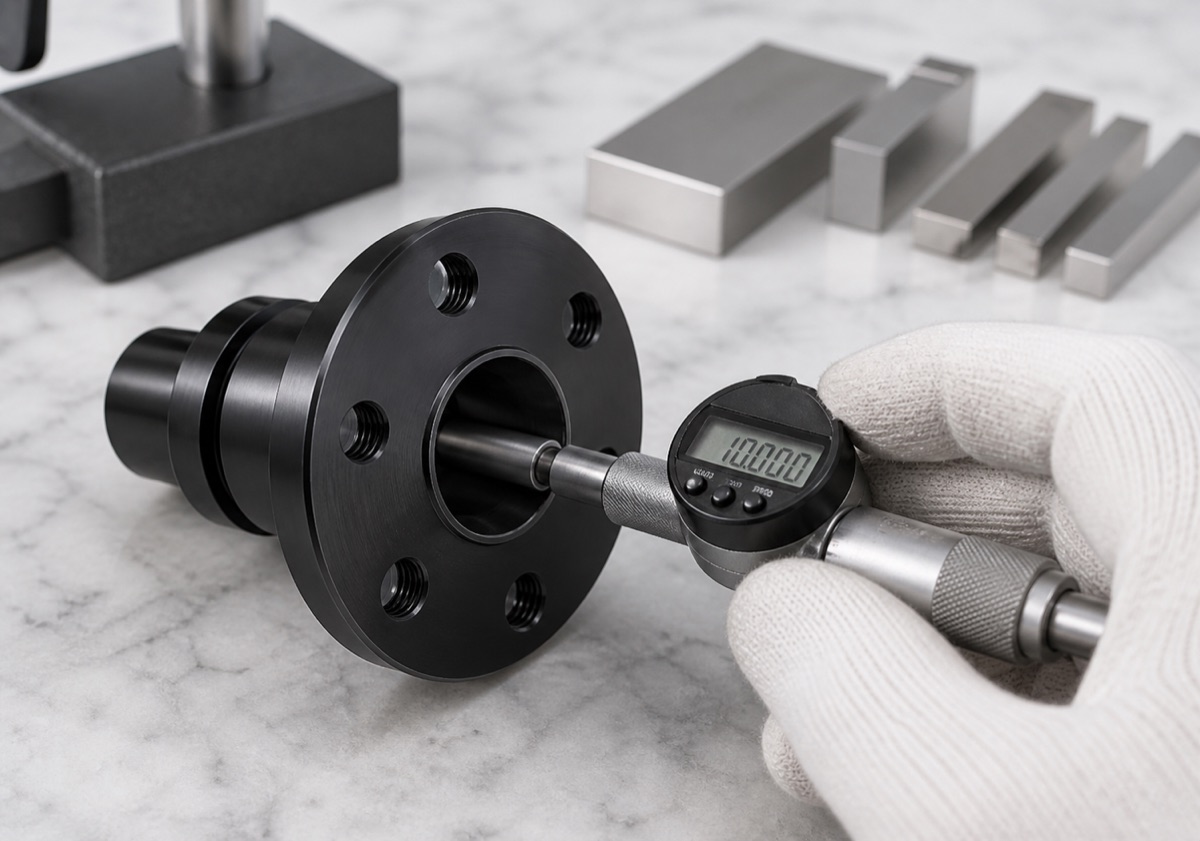

Die Erstteilprüfung sollte Zentrierbohrung, Schulterdurchmesser, Koaxialität des Außendurchmessers, Stirnlauf, Stirnlochbild, Gewinde-Lehrung, Bohrungsmündungsfase und schwarze Oberfläche umfassen.
Für SUS304 Präzisionsstifte dieser Art wird ein Prototyp meist mit 5 bis 8 Arbeitstagen bewertet. Kleinserien werden häufig mit 8 bis 12 Arbeitstagen geplant. Wenn die schwarze Oberflächenroute ein Muster benötigt, sollte zusätzliche Validierungszeit eingeplant werden.

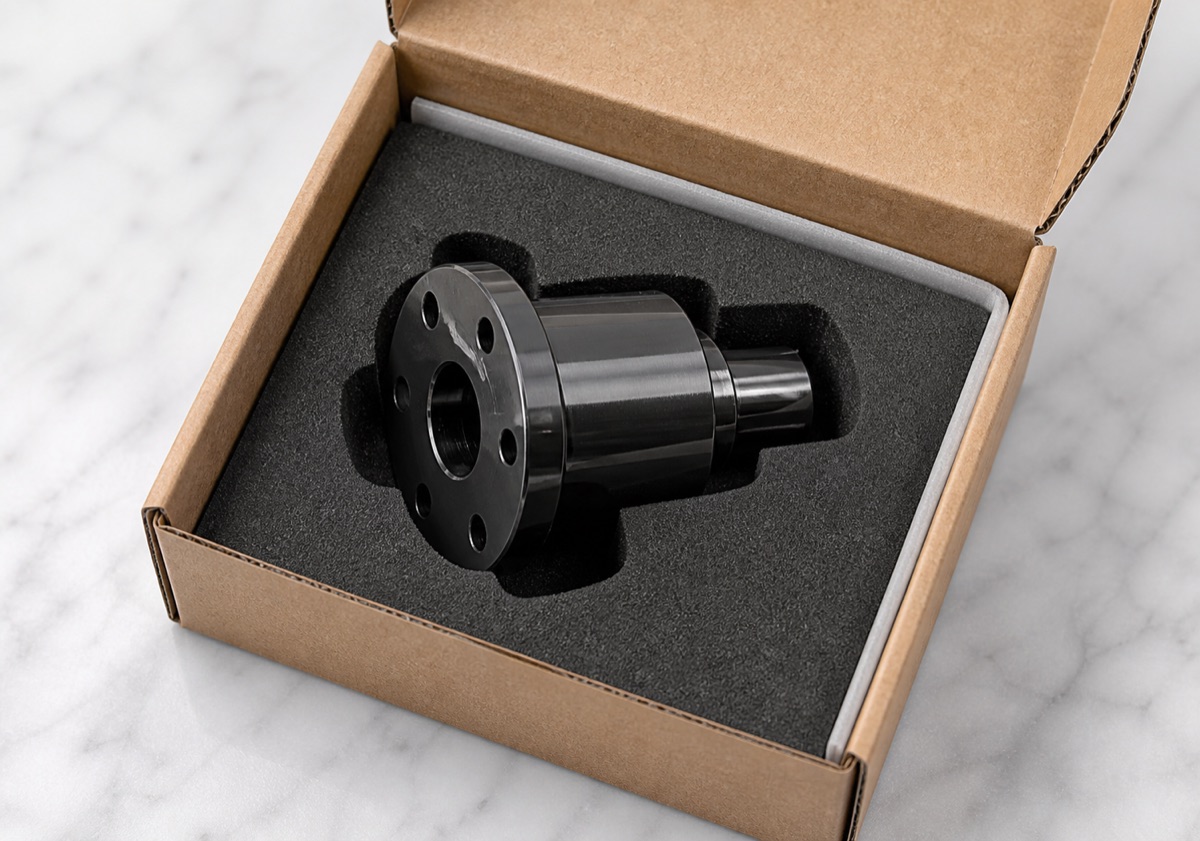

Formangepasste Schaumverpackung schützte Stirnbohrungen und behandelte Oberflächen. So beschädigen sich kleine Teile vor der Wareneingangsprüfung nicht gegenseitig.
Erkenntnis aus dem Fall
Der professionelle Wert dieser Stiftwelle liegt nicht nur im Drehen eines kleinen Edelstahlteils. Entscheidend ist, Edelstahlbearbeitung, Drehbezug, Stirnlochbild und schwarze Oberfläche als getrennte Risiken zu führen, die in einem stabilen Lieferzustand zusammenkommen.
FAQ
Was ist bei einer SUS304 Präzisionsstiftwelle kritisch?
Schulter-Koaxialität, Drehbezug, Zentrierbohrung, Stirnlochbild, Gratkontrolle und finaler Zustand der schwarzen Oberfläche müssen gemeinsam kontrolliert werden.
Warum zuerst den Drehbezug drehen?
Das Drehen stabilisiert Außendurchmesser, Schulter und Stirnfläche, damit Zentrierbohrung und Stirnlochbild auf die richtige Achse referenzieren.
Kann Edelstahl wie Aluminium schwarz eloxiert werden?
Nein. Edelstahl braucht eine eigene Schwärzungs- oder Beschichtungsroute, gewählt nach Korrosion, Verschleiß, Optik und Passung.
Was sollte nach der Behandlung geprüft werden?
Außendurchmesser, Schulterdurchmesser, Koaxialität, Stirnlauf, Lochbild, Gewindezustand, Bohrungsmündungsgrate und schwarze Oberfläche sollten geprüft werden.
Kann OEMach SUS304 Roboterstifte unterstützen?
Ja. OEMach unterstützt SUS304 Präzisionsstifte mit Drehen, Fräsen, Bohren, Entgraten, Oberflächenkoordination, Prüfung und Schutzverpackung.
