Un eje pasador robótico pequeño de SUS304 no debe revisarse solo preguntando si el diámetro exterior se puede tornear con precisión. Coaxialidad del hombro, centro, patrón de agujeros frontales y ruta de tratamiento negro deben confirmarse por separado antes del mecanizado.
En este proyecto, OEMach separó primero el mecanizado dimensional de la planificación del tratamiento superficial. El acero inoxidable no puede evaluarse con la experiencia del anodizado de aluminio; el acabado negro elegido debe coincidir con requisitos de corrosión, desgaste, apariencia y montaje.
Resumen del proyecto
| Elemento | Detalle del proyecto |
|---|---|

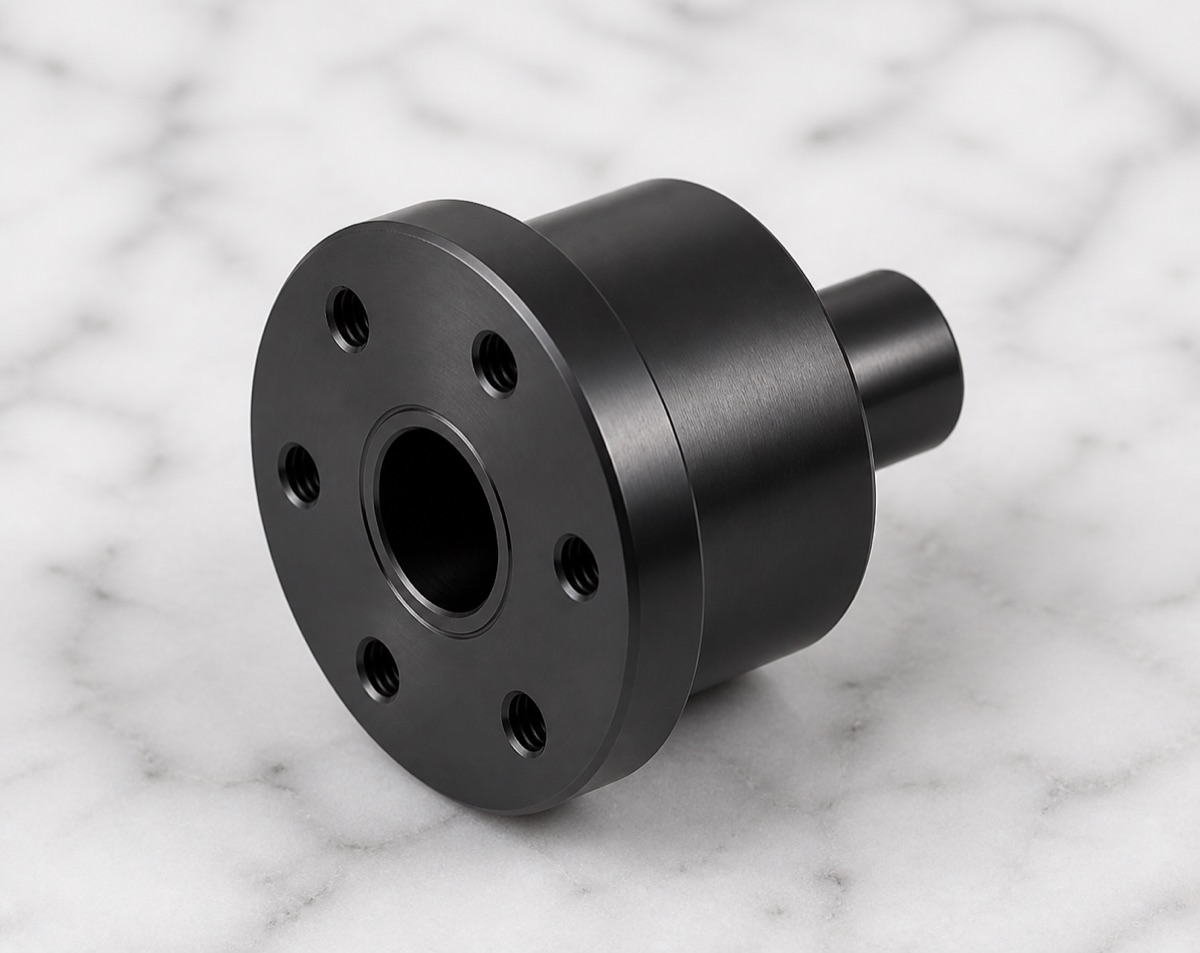

| Aplicación | Eje pasador de precisión para robot humanoide / componente de localización y fijación de articulación |
| Material y acabado | Acero inoxidable SUS304 con tratamiento negro a confirmar según función |
| Rasgos clave | Cuerpo escalonado, diámetro de hombro, centro, patrón de agujeros frontal, agujeros pequeños, chaflanes y exterior negro |
| Foco de proceso | Referencia de torneado, coaxialidad de hombro, relación de agujeros frontales, control de rebabas en inoxidable, desgaste de herramienta y ruta de acabado negro |
| Foco de inspección | Diámetro exterior, diámetro de hombro, coaxialidad, salto frontal, centro, patrón de agujeros, rosca pasa/no pasa, rebabas de boca y superficie tratada |
| Foco de entrega | Revisión dimensional postratamiento y espuma conformada para proteger caras y superficies negras |
Bloquear primero la referencia de giro
En pasadores ordinarios, diámetro exterior y longitud pueden ser el foco principal. Esta pieza es diferente. La cara frontal incluye centro y varios agujeros pequeños, mientras el cuerpo tiene hombros y escalones. Probablemente participa en localización, fijación o límite dentro de una articulación robótica.
El diámetro exterior puede estar en tolerancia y aun así generar mala sensación de montaje si los agujeros frontales se desplazan respecto al centro de giro. Por eso OEMach estableció primero diámetro exterior torneado, hombro y cara frontal antes de mecanizar centro y agujeros frontales.
SUS304 exige otro ritmo de mecanizado
La carga de corte de SUS304 es mayor que la del aluminio, y las rebabas dentro de agujeros pequeños son más sensibles. Desgaste de herramienta, estado del macho y control de viruta influyen directamente en la calidad de la boca y la fiabilidad de rosca.
Si los agujeros frontales se mecanizan antes de estabilizar la referencia de giro, la corrección posterior del diámetro y el hombro puede volver poco clara la relación de referencia. La ruta más segura es tornear primero y después taladrar, fresar o roscar las características frontales bajo control.
Longitud de amarre, localización frontal y estado libre también importan. Incluso ejes pequeños pueden mostrar salto frontal o desplazamiento de patrón si el segundo amarre no es consistente.
El tratamiento negro debe confirmarse temprano
El acero inoxidable tiene varias rutas posibles de acabado negro. No debe escribirse simplemente como anodizado negro. El equipo técnico debe confirmar si el cliente busca resistencia a corrosión, resistencia al desgaste, apariencia antirreflectante o solo uniformidad de color negro.
Antes del tratamiento, OEMach completó desbarbado de bocas, limpieza interna y protección de caras. Después del tratamiento, se revisaron de nuevo diámetro exterior, hombro, bocas de agujero y sensación de montaje.
En piezas con agujeros pequeños, el tratamiento superficial puede influir en las bocas y en el ajuste percibido. El estado final de aceptación debe definirse antes de producir.
Inspección y entrega

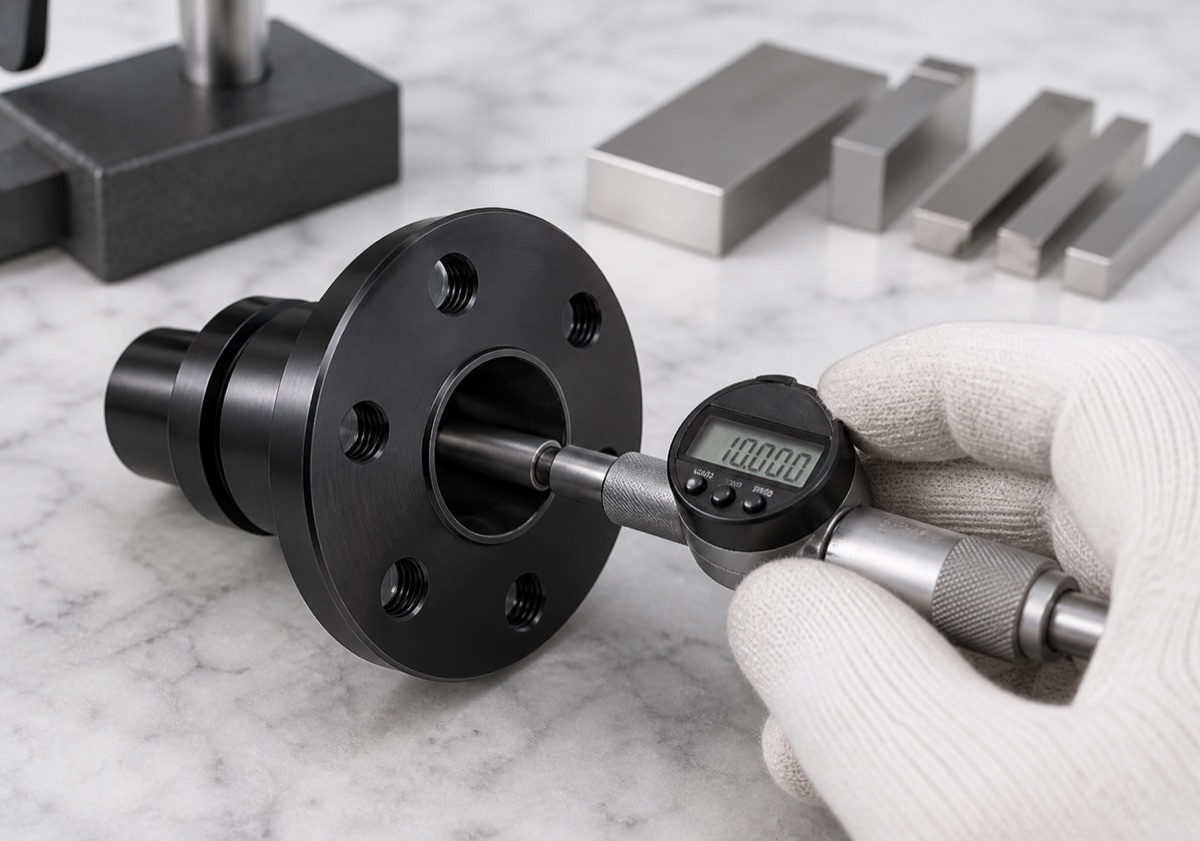

La primera inspección debe cubrir centro, diámetro de hombro, coaxialidad del exterior, salto frontal, patrón de agujeros, rosca pasa/no pasa, chaflán de boca y estado de la superficie negra.
Para pasadores SUS304 de precisión como este, el prototipo suele evaluarse en 5 a 8 días laborables. Los lotes pequeños se planifican normalmente en 8 a 12 días laborables. Si la ruta negra necesita muestra, debe reservarse tiempo de validación adicional.

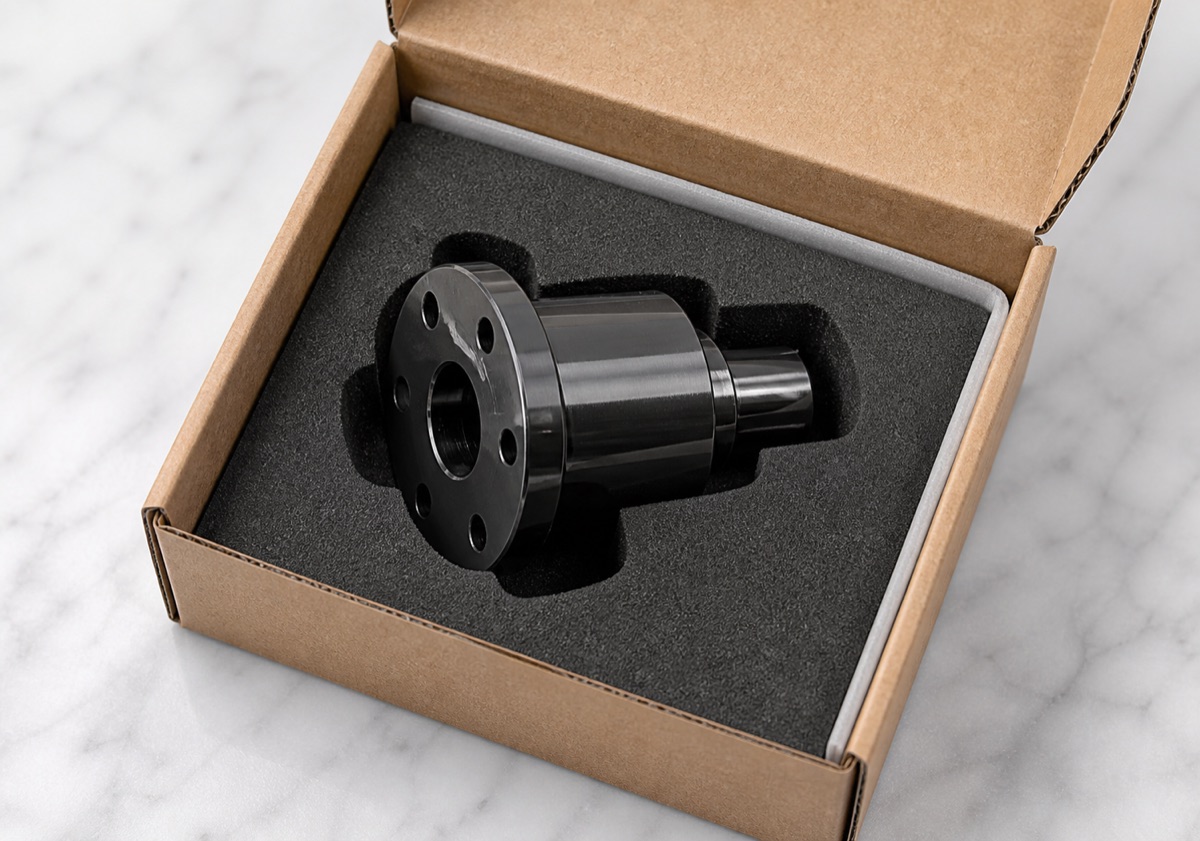

Se usó espuma conformada para proteger agujeros frontales y superficies tratadas. Esto evita que las piezas pequeñas se dañen entre sí antes de la inspección de entrada.
Conclusión del caso
El valor profesional de este eje pasador no está solo en tornear una pequeña pieza inoxidable. Está en gestionar mecanizado de inoxidable, referencia de giro, patrón de agujeros frontal y tratamiento negro como riesgos separados que deben converger en un estado de entrega estable.
FAQ
¿Qué es crítico al mecanizar un eje pasador SUS304?
Coaxialidad de hombro, referencia de giro, centro, patrón de agujeros frontales, control de rebabas y estado final de tratamiento negro deben controlarse juntos.
¿Por qué tornear primero la referencia de giro?
El torneado estabiliza diámetro exterior, hombro y cara frontal, para que centro y patrón frontal tomen como referencia el eje correcto.
¿El acero inoxidable se puede anodizar negro como el aluminio?
No. El inoxidable necesita una ruta propia de ennegrecido o recubrimiento, elegida según corrosión, desgaste, apariencia y ajuste.
¿Qué debe inspeccionarse después del tratamiento?
Diámetro exterior, hombro, coaxialidad, salto frontal, patrón de agujeros, roscas, rebabas de boca y estado de superficie negra.
¿OEMach puede apoyar pasadores robóticos SUS304?
Sí. OEMach apoya pasadores SUS304 con torneado, fresado, taladrado, desbarbado, coordinación de tratamiento, inspección y embalaje protegido.
