Ein Seitenfenster an einer Modulaufnahme der zweiten Roboterachse ist nicht nur ein Leichtbauausschnitt. Sobald das Fenster geöffnet ist, reagieren Restwandstärke, Seitenlochbild und vertikale Zylinderbohrung empfindlicher auf Bearbeitungsfolge und Spannkraft.

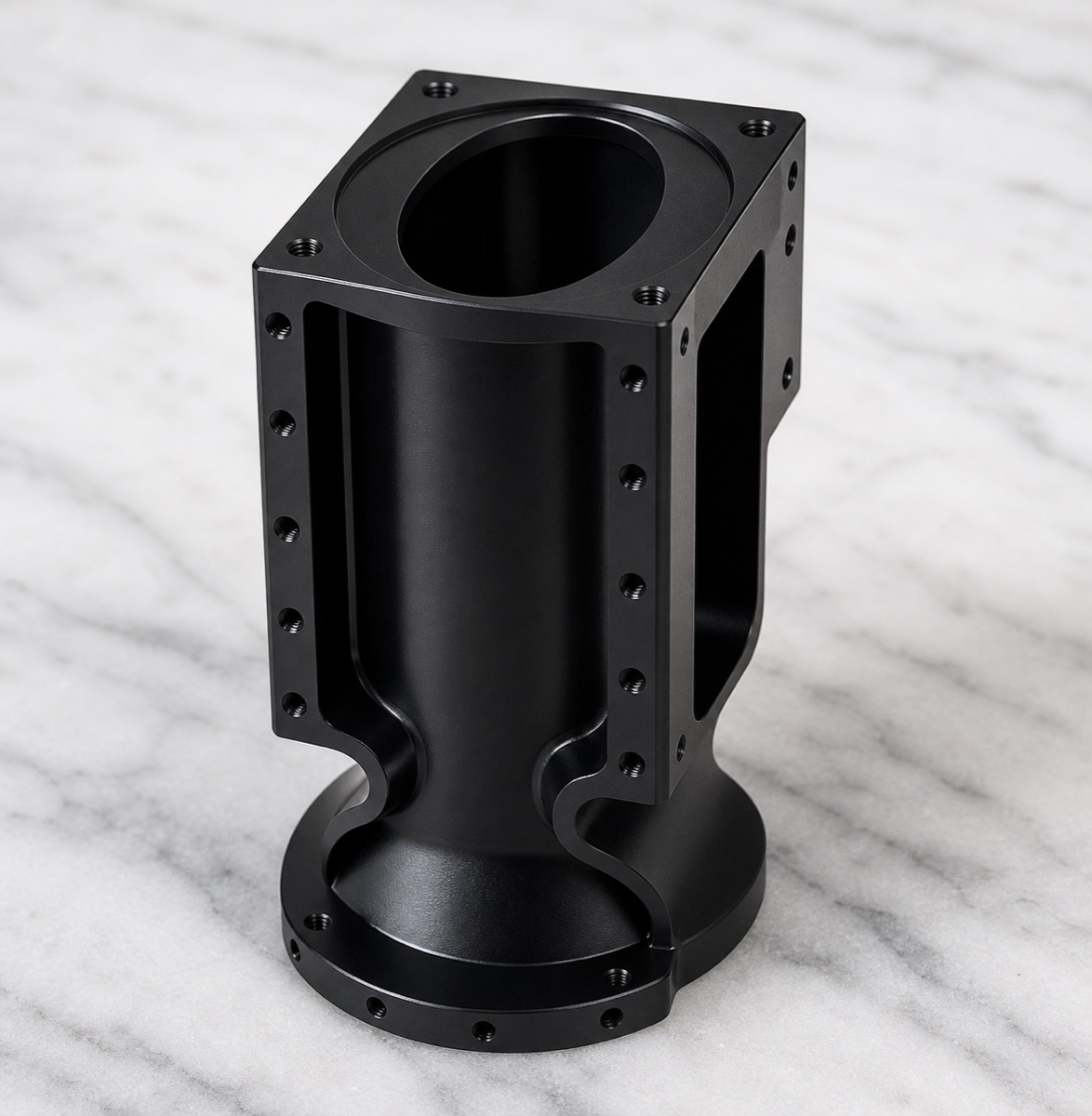

Bei diesem 6061 Aluminiumteil behandelte OEMach Fenster, obere und untere Flächen, Bohrung und Seitenlöcher als ein montagebezogenes Bezugssystem. Das Teil wurde gestrahlt und schwarz eloxiert geliefert, daher mussten Entgraten und Oberflächenschutz vor dem Abschluss der Bearbeitung eingeplant werden.
Projektüberblick
| Punkt | Projektdetail |
|---|---|
| Anwendung | Modulaufnahme der zweiten Achse für humanoiden Roboter / präzises CNC-Strukturgehäuse |
| Material und Oberfläche | 6061 Aluminiumlegierung, 180er-Strahlen und Schwarz-Eloxal |
| Merkmale | Vertikale Zylinderbohrung, Seitenfenster, obere und untere Bezugsflächen, Seitenlochbilder, untere Flanschbohrungen und schwarze Außenfläche |
| Prozessfokus | Zeitpunkt der Fensterbearbeitung, Bohrung-zu-Seitenloch-Bezug, Wandsteifigkeit, Spannfreigabe, Gratkontrolle und gleichmäßiges Schwarz-Eloxal |
| Prüffokus | Bohrungsgröße, Bohrungsachse, Flächenebenheit, Seitenlochposition, Fensterkanten, Flanschlochbild, Gewinde-Lehrung und Oberfläche |
| Lieferfokus | Nachprüfung nach Eloxal und Schaumschutz für Bohrung, Fensterkanten und schwarze Oberfläche |
Warum das Seitenfenster den Prozess ändert
Die vertikale Bohrung steuert meist die Modullage. Seitenlochbilder verriegeln oder verbinden, während obere und untere Flächen den Kontakt definieren. Teilen diese Merkmale keine stabile Bezugskette, kann der Kunde die Schrauben anziehen und trotzdem eine falsche Modulhaltung sehen.
OEMach bestätigte zuerst, welche Merkmale der Bohrung folgen müssen und welche nach einem sekundären Lageschritt fertiggestellt werden können. Diese frühe Entscheidung beeinflusst das Risiko von Rattermarken, Werkzeugabdrängung und lokaler Verformung am Fenster.
Bearbeitungsfolge
Wer Seitenfenster zu früh vollständig öffnet, senkt die lokale Steifigkeit. Die spätere Bearbeitung der oberen Bohrung und Seitenlöcher kann dann Rattern, kleinen Werkzeugversatz oder leichte Flächenbewegung zeigen.
Die Prozessroute trennte deshalb Schruppen und Schlichten. Das Hauptaufmaß wurde zuerst entfernt, während an Bohrung, Stirnflächen und Fensterkanten Finish-Aufmaß blieb. Nach stabilerem Strukturzustand stellte OEMach Fenster, Seitenlochbilder und Bohrungsmündungsfasen fertig.
Die Spannauflage lag auf stabilen Bereichen statt auf dünnen Wänden. Freizustandsprüfungen im Prozess halfen, Bewegung nahe Fenster und unterem Flansch vor dem Endfinish zu erkennen.
Entgraten, Eloxal und Optik
Schwarz-Eloxal macht kleine Grate, blanke Kanten und Kratzer sichtbarer. Fensterkanten, Seitenlöcher und obere Bohrung bleiben nach der Montage sichtbar und sollten daher nicht nur schnell am Ende gereinigt werden.

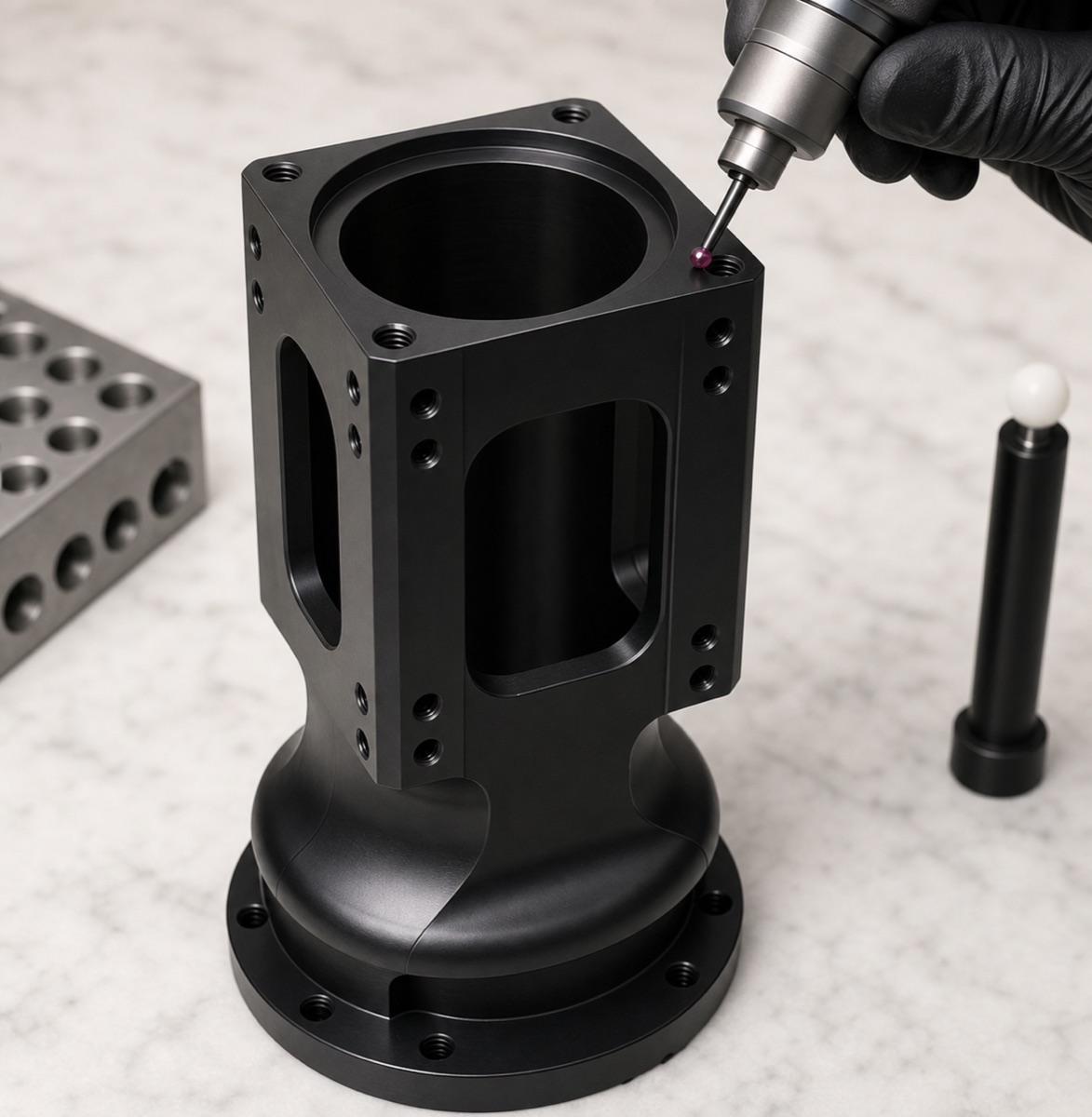

Vor der Oberflächenbehandlung führte OEMach umlaufendes Entgraten, Innenreinigung und Sichtvorprüfung durch. Nach Schwarz-Eloxal wurden Fensterkanten, Bohrungsinnenräume und Farbgleichmäßigkeit erneut geprüft.
Bei Kleinserien werden Wiederholbarkeit um die Fensterzone und Seitenlochgrate eng verfolgt. Nur einzelne Lochgrößen zu messen, reicht für das Montagerisiko nicht aus.
Lieferzeit und Verpackung
Für eine schwarz eloxierte 6061 Modulaufnahme dieser Art wird ein Prototyp meist mit 7 bis 10 Arbeitstagen bewertet. Kleinserien werden häufig mit 10 bis 15 Arbeitstagen geplant, mit Zusatzzeit für KMG-Berichte oder strenge Sichtklassen.

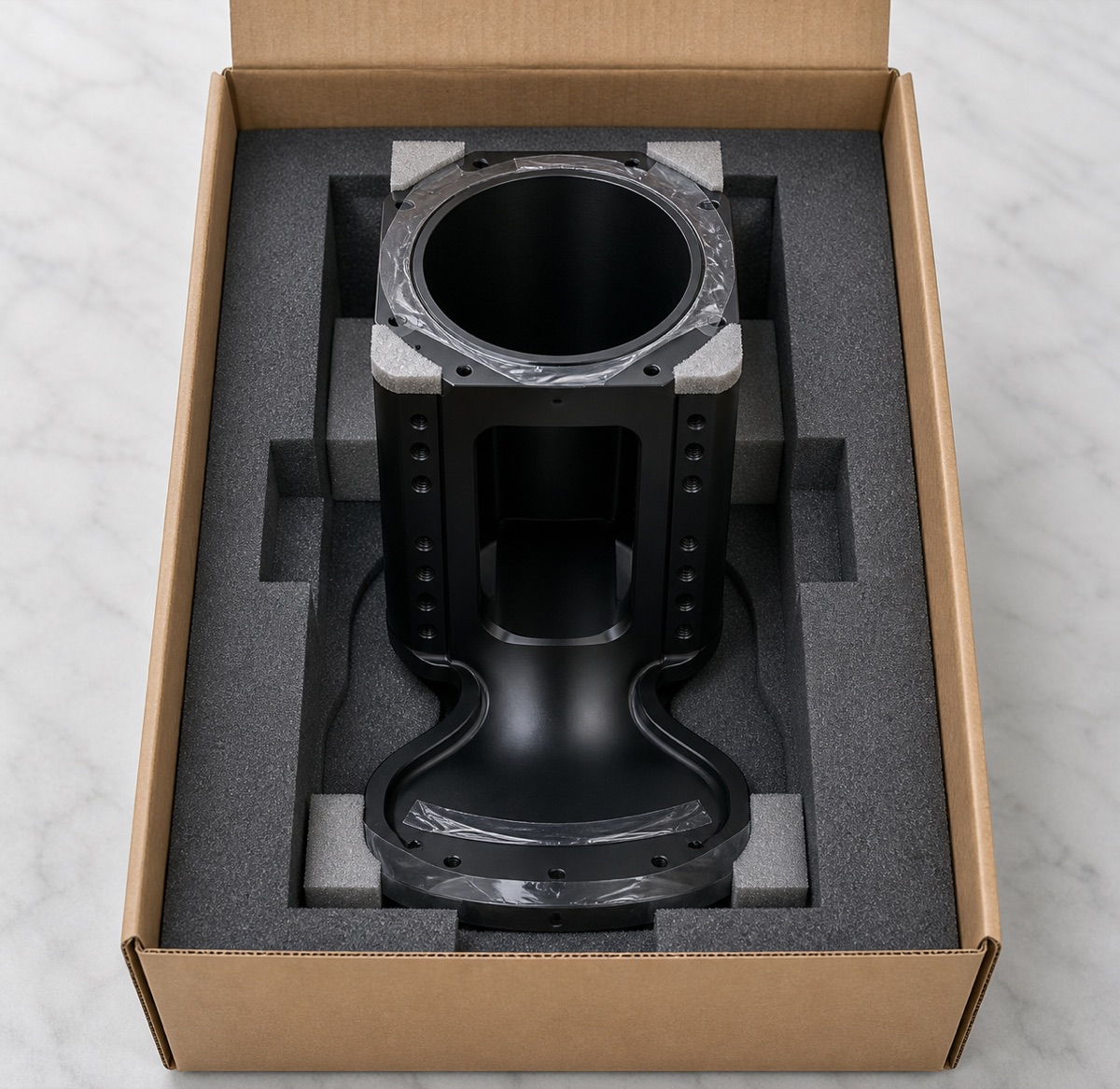

Die Verpackung nutzte kundenspezifischen Schaum, um vertikale Bohrung, Bohrungsmündungen, Seitenfenster und schwarz eloxierte Flächen zu schützen. So kann der Kunde direkt mit Wareneingangsprüfung und Probemontage beginnen.
Erkenntnis aus dem Fall
Die Schwierigkeit dieser Modulaufnahme liegt nicht im Fenster allein. Entscheidend ist, ob Bohrung, Flächen und Seitenlochbilder nach reduzierter Bauteilsteifigkeit stabil zueinander bleiben.
FAQ
Was ist bei einer Modulaufnahme der zweiten Achse kritisch?
Vertikale Zylinderbohrung, obere und untere Flächen, Seitenlochbilder und Fensterkanten müssen in einer kontrollierten Bezugsbeziehung bleiben.
Warum erhöhen Seitenfenster das Bearbeitungsrisiko?
Seitenfenster reduzieren lokale Steifigkeit. Spätere Bohrungs- oder Seitenlochbearbeitung kann bei falscher Folge Rattern, Werkzeugabdrängung oder Verformung erzeugen.
Verdeckt Schwarz-Eloxal Grate?
Nein. Es macht blanke Kanten, Kratzer und Bohrungsgrate oft sichtbarer, daher muss Entgraten vor der Behandlung abgeschlossen sein.
Was gehört zur Erstteilprüfung?
Bohrungsgröße und Achse, Flächenebenheit, Seitenlochposition, Fenstermaß und Kanten, Flanschbohrungen, Gewindeprüfung und schwarze Oberfläche.
Kann OEMach Kleinserien solcher Modulaufnahmen unterstützen?
Ja. OEMach unterstützt 6061 Modulaufnahmen mit CNC-Bearbeitung, Schwarz-Eloxal-Koordination, Prüfung und Schutzverpackung.
