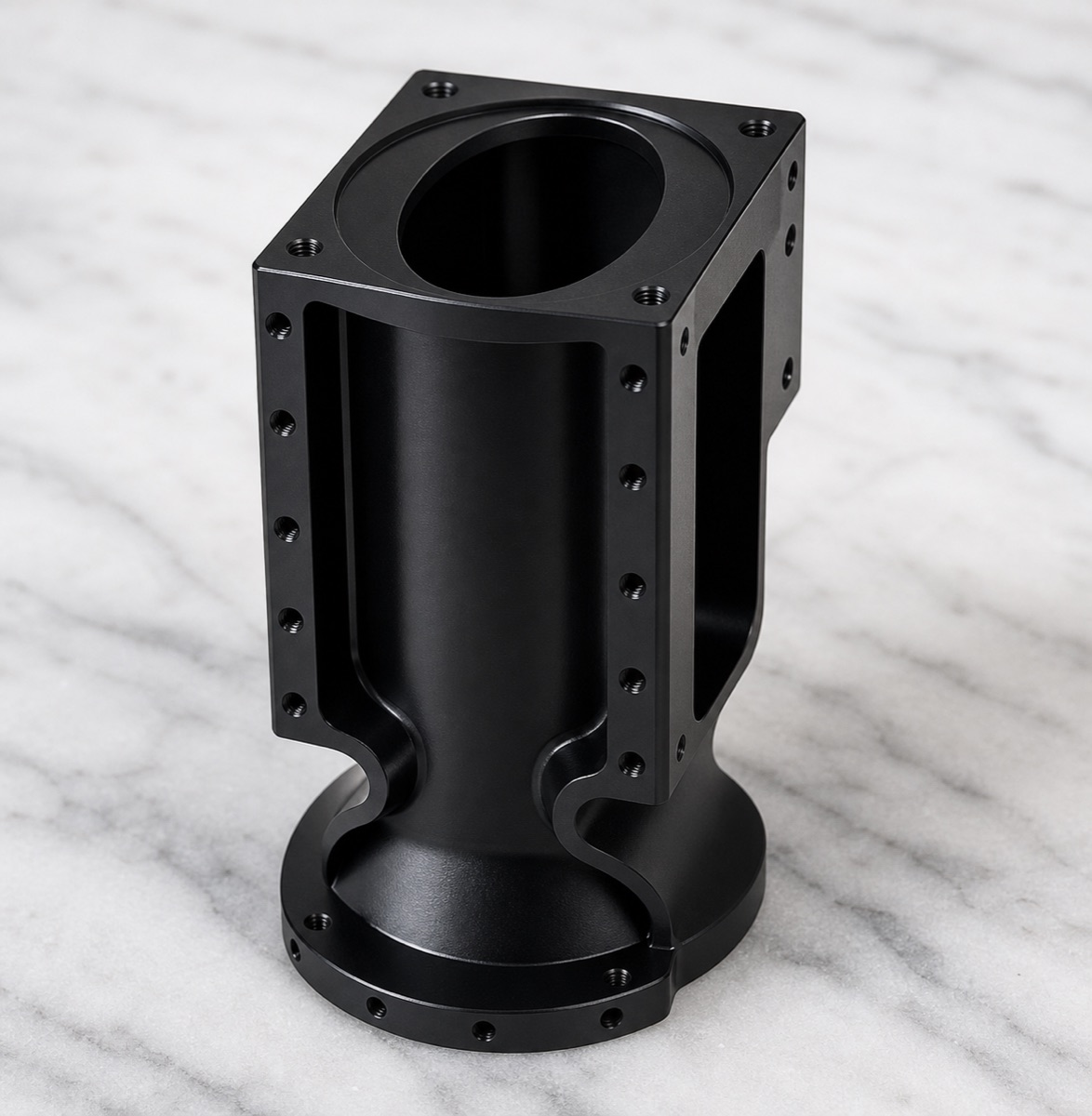

Una ventana lateral en un asiento de módulo robótico de segundo eje no es solo un aligeramiento. Cuando se abre la ventana, el espesor restante, la matriz de agujeros laterales y la cavidad cilíndrica vertical se vuelven más sensibles al orden de mecanizado y a la fuerza de amarre.
Para este componente de aluminio 6061, OEMach trató ventana, caras superior e inferior, cavidad y agujeros laterales como un sistema de referencias relacionado con el montaje. La pieza se entregó con granallado y anodizado negro, por lo que el desbarbado y la protección superficial debían planificarse antes de terminar el mecanizado.
Resumen del proyecto
| Elemento | Detalle del proyecto |
|---|---|
| Aplicación | Asiento de módulo de segundo eje para robot humanoide / carcasa estructural CNC de precisión |
| Material y acabado | Aleación de aluminio 6061, granallado 180 y anodizado negro |
| Rasgos clave | Cavidad cilíndrica vertical, ventanas laterales, caras de referencia superior e inferior, agujeros laterales, agujeros de brida inferior y exterior negro |
| Foco de proceso | Momento de abrir ventanas, control de referencia cavidad-agujeros, rigidez de pared, liberación de amarre, control de rebabas y uniformidad anodizada negra |
| Foco de inspección | Tamaño de cavidad, eje de cavidad, planitud de caras, posición de agujeros laterales, estado de bordes de ventana, patrón de brida, rosca pasa/no pasa y apariencia |
| Foco de entrega | Reinspección tras anodizado y protección de espuma para cavidad, bordes de ventana y acabado negro |
Por qué la ventana lateral cambia el proceso
La cavidad vertical suele controlar la localización del módulo. Las matrices de agujeros laterales bloquean o conectan, mientras que las caras superior e inferior definen contacto. Si estos rasgos no comparten una cadena de referencia estable, el cliente puede apretar los tornillos y aun así ver una postura incorrecta del módulo.
OEMach confirmó primero qué rasgos debían seguir la cavidad y cuáles podían completarse con una localización secundaria. Esta decisión temprana afecta el riesgo de vibración, desviación de herramienta y deformación local alrededor de la ventana.
Secuencia de mecanizado
Abrir las ventanas laterales demasiado pronto puede reducir la rigidez local. El mecanizado posterior de la cavidad superior y los agujeros laterales puede mostrar vibración, pequeñas desviaciones de herramienta o movimiento de cara.
La ruta separó desbaste y acabado. Primero se retiró el material principal, conservando sobrematerial en cavidad, caras y bordes de ventana. Cuando la estructura estuvo más estable, OEMach acabó ventanas, matrices de agujeros laterales y chaflanes de bocas.
El apoyo de amarre se colocó en zonas estables, no en paredes delgadas. Las comprobaciones en estado libre ayudaron a identificar movimiento cerca de la ventana y la brida inferior antes de terminar las tolerancias finales.
Desbarbado, anodizado y apariencia
El anodizado negro hace más visibles pequeñas rebabas, bordes brillantes y rayas. Los bordes de ventana, agujeros laterales y cavidad superior quedan visibles tras el montaje, por lo que no conviene dejarlos para una limpieza rápida al final.
Antes del tratamiento superficial, OEMach completó desbarbado perimetral, limpieza interna y preinspección visual. Después del anodizado negro, se revisaron de nuevo bordes de ventana, interiores de agujeros y uniformidad negra.
En lotes pequeños se controla de cerca la repetibilidad alrededor de la ventana y las rebabas de agujeros laterales. Medir solo el tamaño de cada agujero no basta para juzgar el riesgo de montaje.
Plazo y embalaje
Para un asiento de módulo de segundo eje 6061 anodizado negro como este, el prototipo suele evaluarse en 7 a 10 días laborables. Los lotes pequeños se planifican normalmente en 10 a 15 días laborables, con tiempo adicional si se requieren informes CMM o clasificación visual estricta.

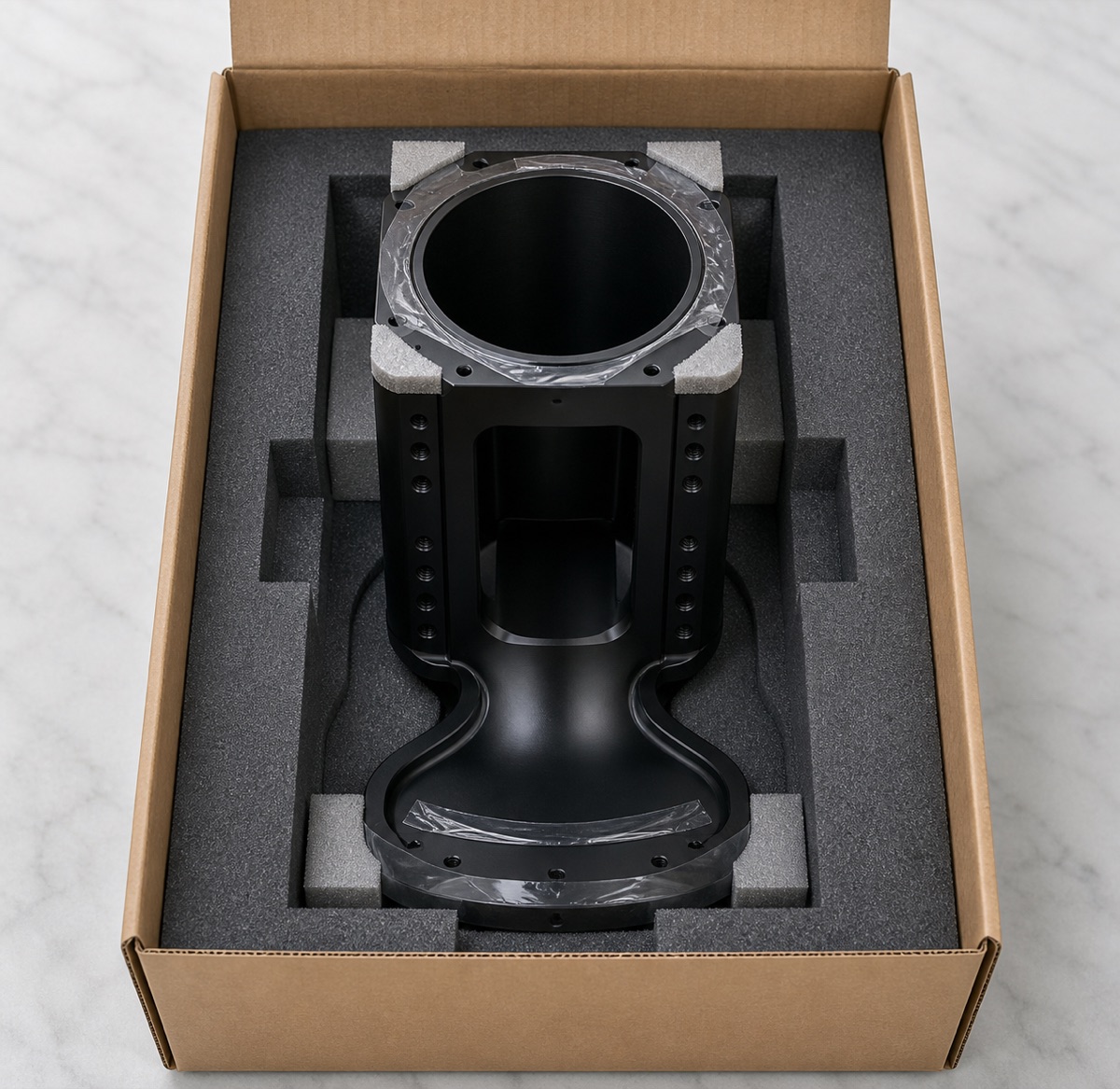

El embalaje usó espuma personalizada para proteger la cavidad vertical, bocas de agujero, ventanas laterales y caras anodizadas negras. Así el cliente puede pasar directamente a inspección de entrada y montaje de prueba.
Conclusión del caso
La dificultad de este asiento de módulo no es la ventana en sí. El verdadero punto de control es si cavidad, caras y agujeros laterales permanecen estables después de que las ventanas reduzcan la rigidez de la pieza.
FAQ
¿Qué es crítico al mecanizar un asiento de módulo de segundo eje?
La cavidad cilíndrica vertical, las caras superior e inferior, los agujeros laterales y los bordes de ventana deben mantenerse en una relación de referencia controlada.
¿Por qué las ventanas laterales aumentan el riesgo?
Reducen la rigidez local, por lo que el mecanizado posterior de cavidad o agujeros puede generar vibración, desviación de herramienta o deformación si la secuencia es incorrecta.
¿El anodizado negro oculta rebabas?
No. Suele hacer más visibles bordes brillantes, rayas y rebabas de agujero, así que el desbarbado debe completarse antes del tratamiento.

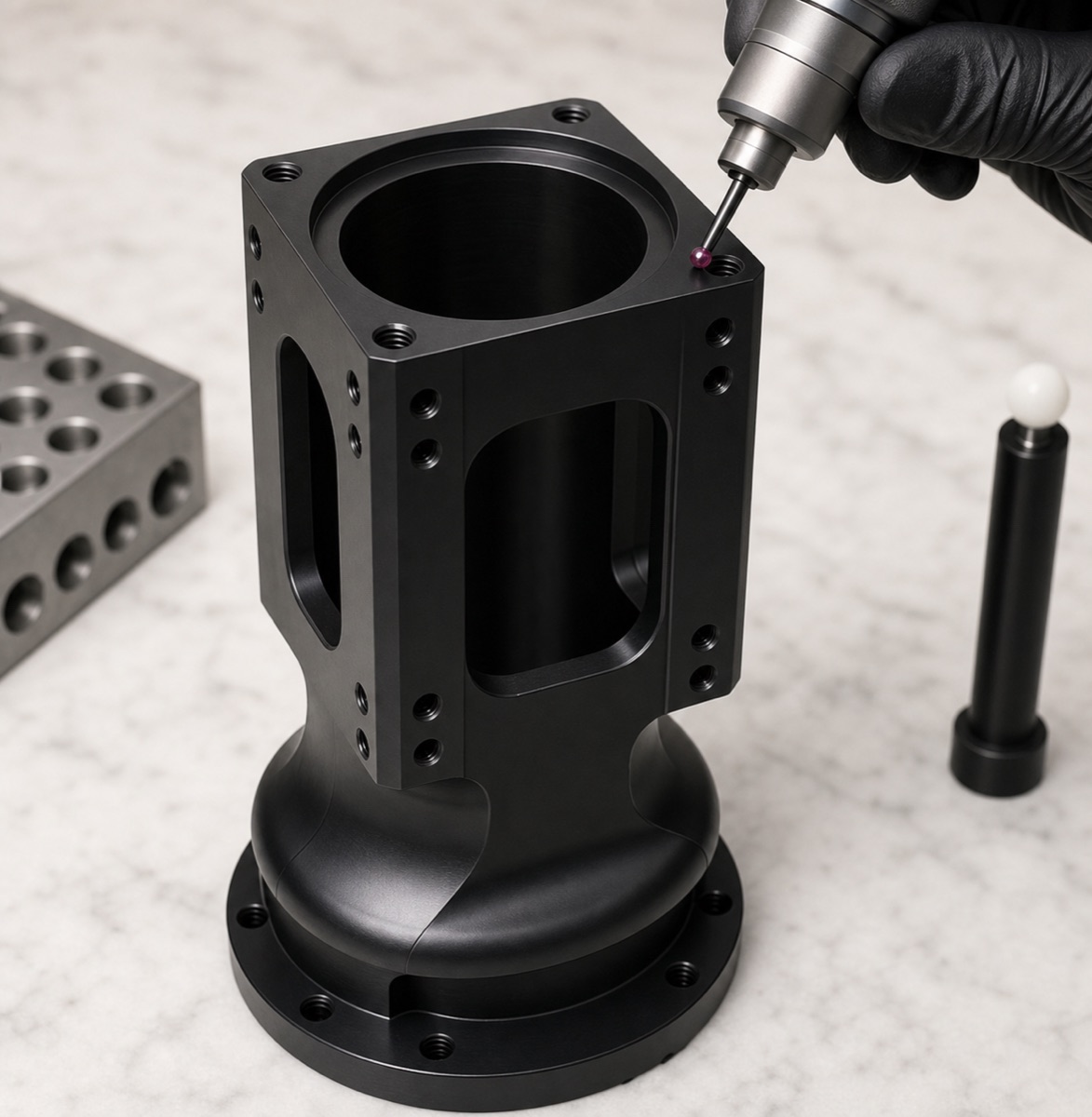

¿Qué debe incluir la primera inspección?
Tamaño y eje de cavidad, planitud de caras, posición de agujeros laterales, tamaño y borde de ventana, agujeros de brida, rosca pasa/no pasa y apariencia negra.
¿OEMach puede apoyar lotes pequeños de asientos robóticos?
Sí. OEMach apoya asientos de módulo 6061 con mecanizado CNC, coordinación de anodizado negro, inspección y embalaje protegido.
