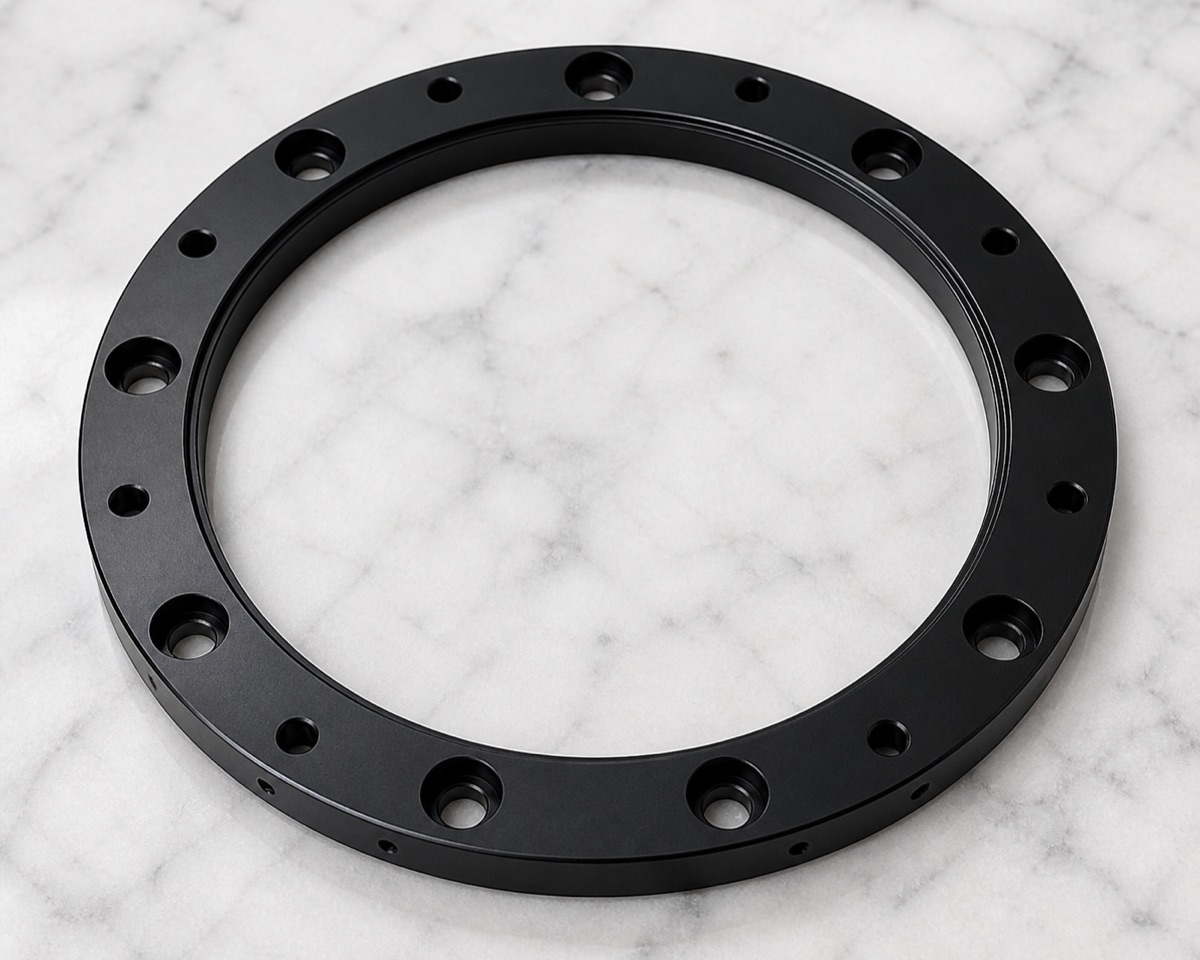

Ein Drittachsen-Fixierring wirkt in der Zeichnungsprüfung oft einfach, weil seine Geometrie regelmäßig ist. In der Bearbeitung beeinflussen Dünnwandsteifigkeit, verteilte Bohrungen, Stirnflächenebenheit, rückseitige Senkungen und schwarz eloxierte Optik, ob der Ring direkt in die Robotergelenkmontage gehen kann.
Für diesen 6061 Aluminium-Fixierring konzentrierte sich OEMach auf den freien Zustand nach dem Ausspannen. Der Kunde montiert das Teil nach dem Lösen aus der Vorrichtung, daher zählt nicht nur ein guter Messwert auf der Maschine.
Projektüberblick
| Punkt | Projektdetail |
|---|---|
| Anwendung | Drittachsen-Fixierring für Robotergelenk / Präzisions-Ringverbinder |
| Material und Oberfläche | 6061 Aluminiumlegierung, gestrahlt und schwarz eloxiert |
| Merkmale | Dünnwandring, Innen- und Außendurchmesser, Stirnstufe, verteilte Bohrungen, rückseitige Senkungen und schwarzes Finish |
| Prozessfokus | Freizustands-Ebenheit, Konzentrizität, Lochbildposition, Senktiefe, Spannverzug und Entgraten vor Eloxal |
| Prüffokus | Innenbohrung, Außendurchmesser, Stirnflächenebenheit, Parallelität, Lochbild, Senkungen, Gewindeprüfung, Fasen und Oberfläche |
| Lieferfokus | Einzelne Schaumpositionierung zum Schutz von Ringfläche und schwarzer Eloxaloberfläche |
Der Ring muss nach dem Ausspannen stabil bleiben
Die Innenbohrung positioniert den Ring, die Stirnfläche stellt den Kontakt her, und die verteilten Bohrungen sorgen für Verschraubung. Ist eine dieser Beziehungen instabil, kann Schraubenanzug ungleichmäßigen Kontakt oder lokalen Zug erzeugen.
Rückseitige Senkungen müssen ebenfalls zum vorderen Lochbild passen. Senktiefe, Fase und Lochposition beeinflussen Schraubensitzhöhe, Erscheinungsbild und Gelenkzuverlässigkeit.
Ein dünnwandiger Ring reagiert besonders empfindlich auf starke Spannung. Eine Vorrichtung kann saubere Maschinenwerte liefern, während nach dem Lösen Rückfederung oder lokale Stirnflächenanhebung sichtbar wird.
Bearbeitungsstrategie
OEMach stellte zuerst relativ stabile Bezüge für Stirnfläche, Innen- und Außendurchmesser her und fertigte danach verteilte Bohrungen sowie rückseitige Senkungen. Das Material wurde nicht in einem aggressiven Schritt entfernt; Spannungsfreisetzung wurde vor das Endfinish gelegt.
Weiche Vorrichtungen, gleichmäßige Auflage und gestufte Schnitte wurden zur Reduzierung von Spannverzug berücksichtigt. Die Prüfung konzentrierte sich auf den gelösten Zustand, nicht nur auf den gespannten Zustand, weil der Kunde diesen Zustand erhält.
Bei dünnen Ringen überwacht der Prozess in Kleinserie auch Werkzeugverschleiß und Spannwiederholbarkeit. Das Risiko liegt oft in der Wiederholung, nicht nur im ersten Muster.
Schwarz-Eloxal erhöht den Detailanspruch
Das Lochbild enthält viele Kanten. Werden Grate vor dem Eloxieren nicht gründlich entfernt, können kleine blanke Linien um Bohrungsmündungen bleiben und bei der Probemontage auffallen.
OEMach reinigte Bohrungsmündungen, Fasen, Senkkanten und Stirnflächengrate vor der Oberfläche. Vor der Verpackung wurde die schwarze Oberfläche erneut auf Stapelkratzer und Reibspuren geprüft.

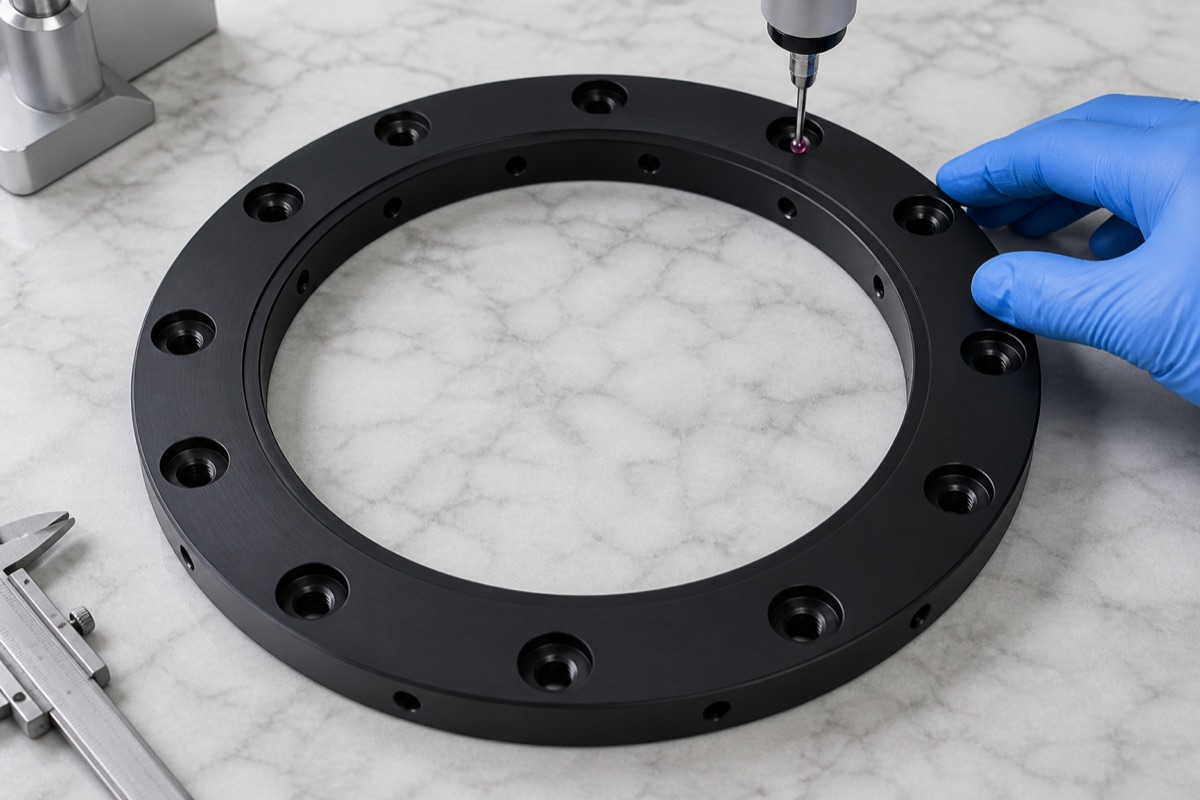

Die Erstteilprüfung sollte Innen- und Außendurchmesser, Ebenheit, Parallelität, kreisförmiges Lochbild, rückseitige Senkungen, Gewindeprüfung, Fasen und Erscheinungsbild umfassen.
Lieferzeit und Verpackung
Für einen schwarz eloxierten 6061 Fixierring dieser Art wird ein Prototyp meist mit 5 bis 8 Arbeitstagen bewertet. Kleinserien lassen sich oft mit 8 bis 12 Arbeitstagen planen; Lochbildberichte oder vollständige Stirnflächenprüfung benötigen zusätzliche Zeit.

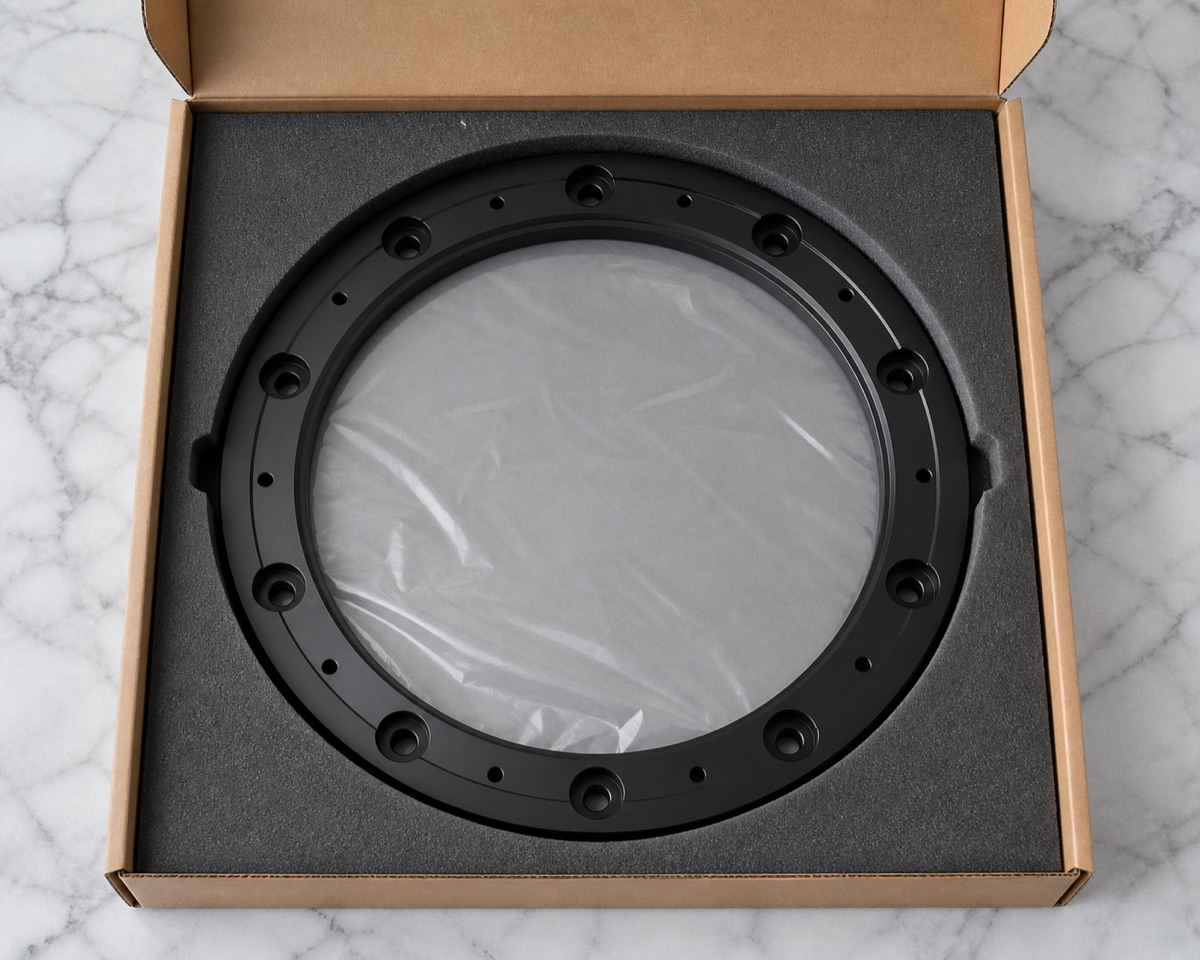

Die Verpackung nutzte einzelne Schaumpositionierung, damit der dünnwandige Ring beim Transport weder an der Stirnfläche zusammengedrückt noch an anderen Teilen gerieben wird.
Erkenntnis aus dem Fall
Ein Drittachsen-Fixierring ist nur im Umriss einfach. Die echten Kontrollpunkte sind Ebenheit im freien Zustand, Beziehung zwischen Bohrung und Lochbild, saubere Bohrungsmündungen und geschützte schwarze Eloxaloptik.
FAQ
Warum ist ein dünnwandiger Fixierring schwierig zu bearbeiten?
Starke Spannung kann Maschinenmaße gut aussehen lassen, aber der Ring kann nach dem Ausspannen zurückfedern und Ebenheit oder Lochbildbeziehung ändern.
Welche Bezüge sind an einem Roboter-Fixierring wichtig?
Innenbohrung, Stirnfläche und verteiltes Lochbild sind die Funktionsbezüge für Positionierung, Kontakt und Verschraubung.
Warum sind rückseitige Senkungen wichtig?
Senktiefe und Position beeinflussen Schraubensitzhöhe, Erscheinungsbild und Montagekonsistenz.
Was sollte nach der Bearbeitung geprüft werden?
Innen- und Außendurchmesser, Ebenheit, Parallelität, Lochbild, Senkungen, Fasen, Gewindezustand und schwarze Eloxaloptik.
Kann OEMach schwarz eloxierte Roboterringe unterstützen?
Ja. OEMach unterstützt 6061 Fixierringe mit CNC-Bearbeitung, Schwarz-Eloxal-Koordination, Entgratung, Prüfung und Einzelverpackung.
