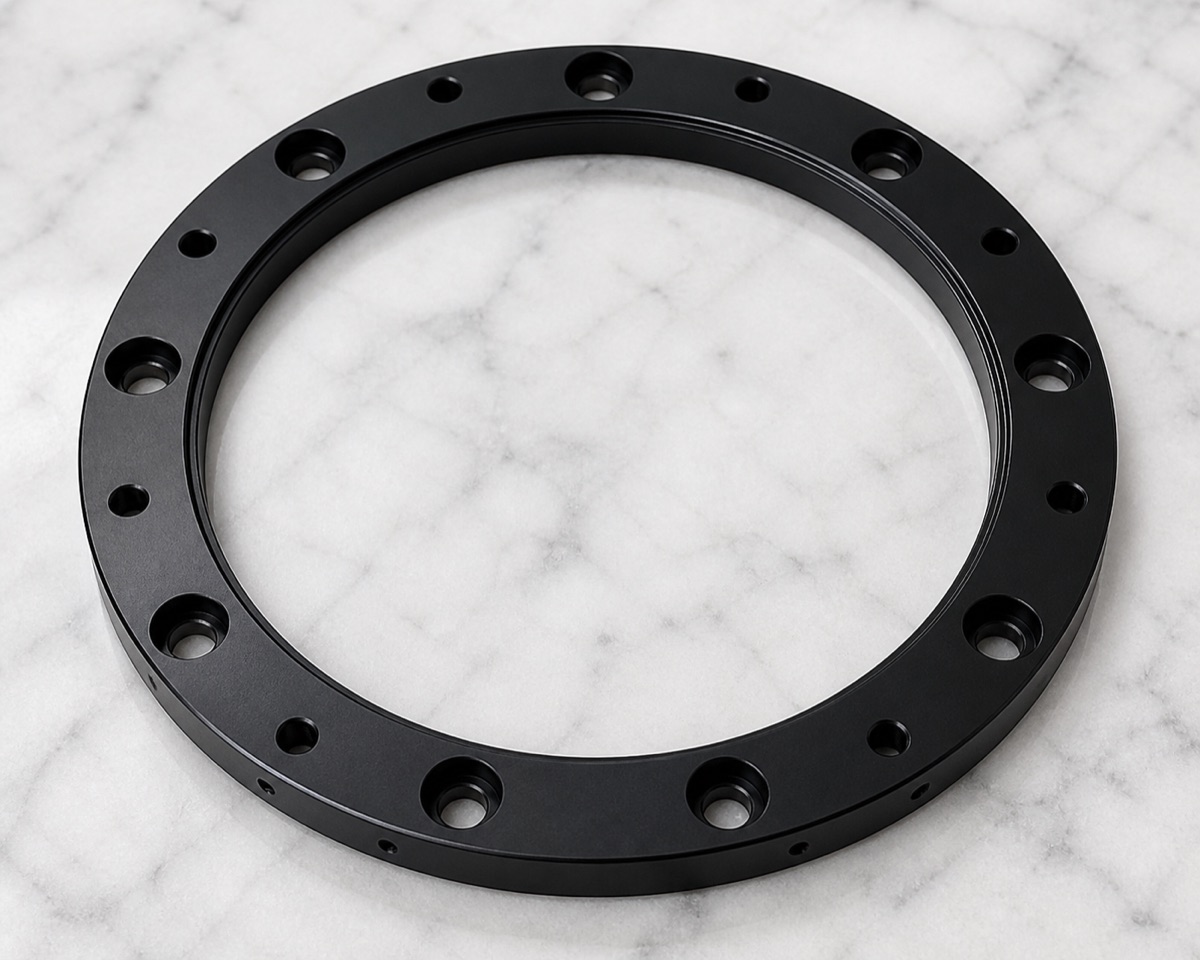

Un anillo fijo de tercer eje puede parecer simple en la revisión del plano porque su geometría es regular. En el mecanizado real, rigidez de pared delgada, agujeros distribuidos, planitud de cara, avellanados traseros y apariencia anodizada negra influyen en si la pieza puede entrar directamente al montaje de la articulación.
Para este anillo fijo de aluminio 6061, OEMach se centró en el estado libre después de soltar el amarre. El cliente monta la pieza ya liberada del útil, por lo que el objetivo real no es solo una medición correcta dentro de la máquina.
Resumen del proyecto
| Elemento | Detalle del proyecto |
|---|---|
| Aplicación | Anillo fijo de tercer eje para articulación robótica / conector circular de precisión |
| Material y acabado | Aleación de aluminio 6061, granallado y anodizado negro |
| Rasgos clave | Anillo de pared delgada, diámetros interior y exterior, escalón de cara, agujeros distribuidos, avellanados traseros y acabado negro |
| Foco de proceso | Planitud en estado libre, concentricidad, posición del patrón, profundidad de avellanado, deformación de amarre y desbarbado antes de anodizar |
| Foco de inspección | Interior, exterior, planitud, paralelismo, patrón de agujeros, avellanados, verificación de rosca, chaflanes y apariencia |
| Foco de entrega | Posicionamiento individual con espuma para proteger cara del anillo y superficie anodizada negra |
El anillo debe mantenerse estable tras soltarlo
El diámetro interior localiza el anillo, la cara proporciona contacto y los agujeros distribuidos realizan el bloqueo. Si una relación no es estable, al apretar tornillos pueden aparecer contacto desigual o tracción local.
Los avellanados traseros también deben coincidir con el patrón frontal. Profundidad, chaflán y posición afectan la altura de asiento del tornillo, la apariencia y la fiabilidad de la articulación.
Un anillo de pared delgada es muy sensible al amarre fuerte. El útil puede dar mediciones limpias en máquina, pero al soltar puede aparecer recuperación o levantamiento local de cara.
Estrategia de mecanizado
OEMach estableció primero referencias relativamente estables de cara, diámetro interior y diámetro exterior, y después completó agujeros distribuidos y avellanados traseros. El material no se retiró en una sola pasada agresiva; la liberación de tensión se dejó antes del acabado final.
Se consideraron útiles blandos, apoyo uniforme y corte por etapas para reducir deformación de amarre. La inspección se centró en el estado liberado, no solo en el estado amarrado, porque esa es la condición que recibe el cliente.
En anillos delgados, el proceso también controla desgaste de herramienta y repetibilidad de amarre en lote pequeño. El riesgo suele ocultarse en la repetición, no solo en la primera muestra.
El anodizado negro eleva el estándar de detalle
El patrón de agujeros tiene muchos bordes. Si las rebabas no se eliminan antes del anodizado, pueden quedar líneas brillantes alrededor de los agujeros y hacerse evidentes en el montaje de prueba.
OEMach limpió bocas de agujero, chaflanes, bordes de avellanado y rebabas de cara antes del tratamiento. Antes del embalaje, la superficie negra se revisó de nuevo para detectar rayas por apilado o marcas de roce.

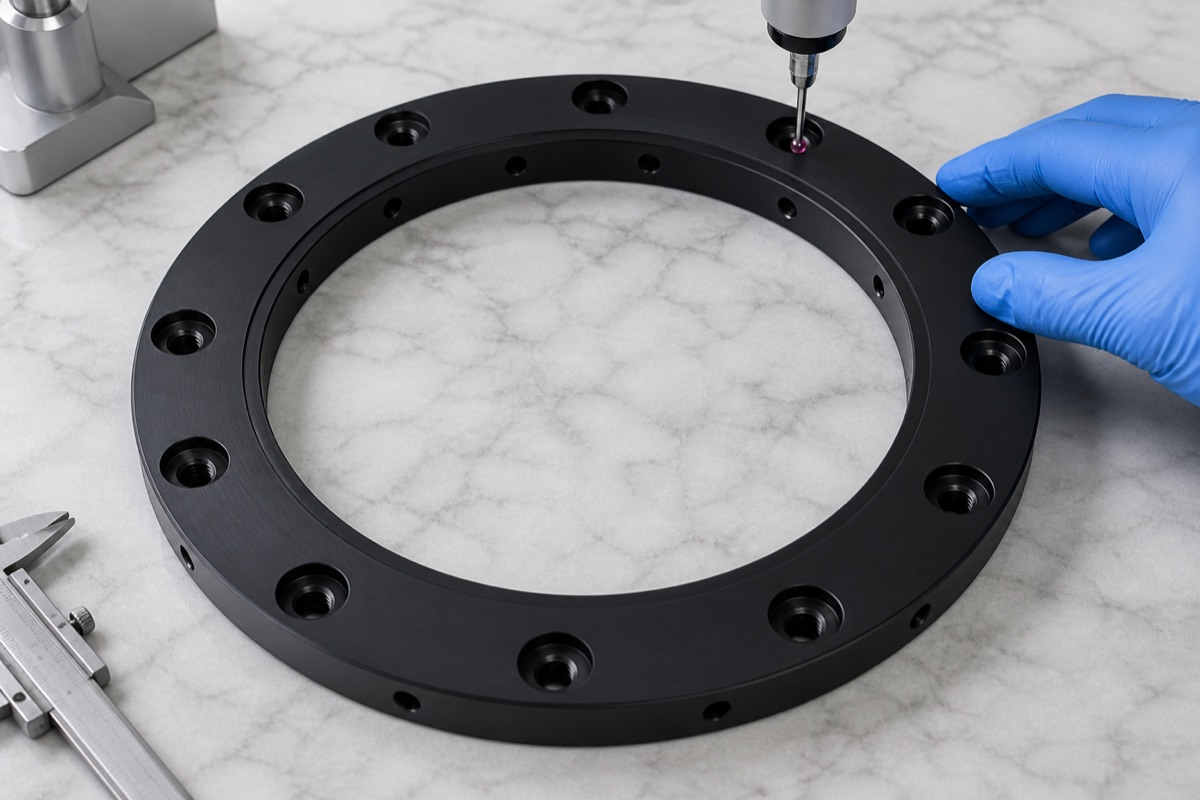

La primera pieza debe cubrir diámetro interior, diámetro exterior, planitud, paralelismo, patrón circular, avellanados traseros, verificación de rosca, chaflanes y apariencia.
Plazo y embalaje
Para un anillo fijo 6061 anodizado negro como este, el prototipo suele evaluarse en 5 a 8 días laborables. Los lotes pequeños pueden planificarse en 8 a 12 días laborables, añadiendo tiempo si se requieren informes de patrón o inspección completa de cara.

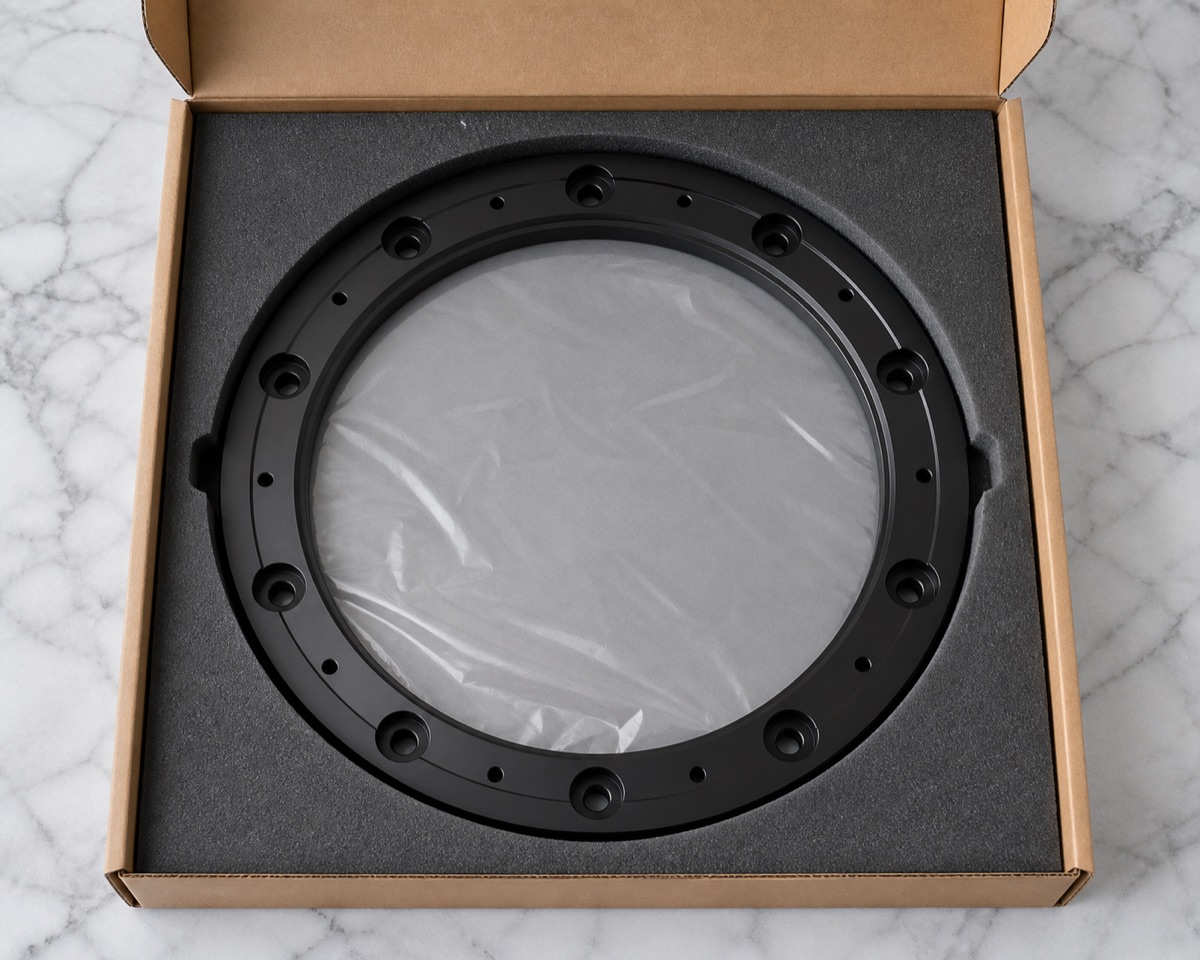

El embalaje usó posicionamiento individual con espuma para que el anillo de pared delgada no se comprimiera por la cara ni rozara con otras piezas durante el transporte.
Conclusión del caso
Un anillo fijo de tercer eje solo es simple en el contorno. Los puntos reales de control son planitud en estado libre, relación entre diámetro y patrón de agujeros, bocas limpias y apariencia anodizada negra protegida.
FAQ
Por qué es difícil mecanizar un anillo fijo de pared delgada?
Un amarre fuerte puede dar buenas mediciones en máquina, pero el anillo puede recuperar al soltarlo y cambiar planitud o relación de agujeros.
Cuáles son las referencias clave?
El diámetro interior, la cara y el patrón de agujeros son las referencias funcionales para localizar, contactar y bloquear.
Por qué importan los avellanados traseros?
Su profundidad y posición afectan la altura de asiento del tornillo, la apariencia y la consistencia de montaje.
Qué revisar después del mecanizado?
Diámetros interior y exterior, planitud, paralelismo, patrón, avellanados, chaflanes, roscas y apariencia anodizada negra.
OEMach puede fabricar anillos robóticos anodizados negros?
Sí. OEMach apoya anillos fijos 6061 con CNC, coordinación de anodizado negro, desbarbado, inspección y embalaje individual.
