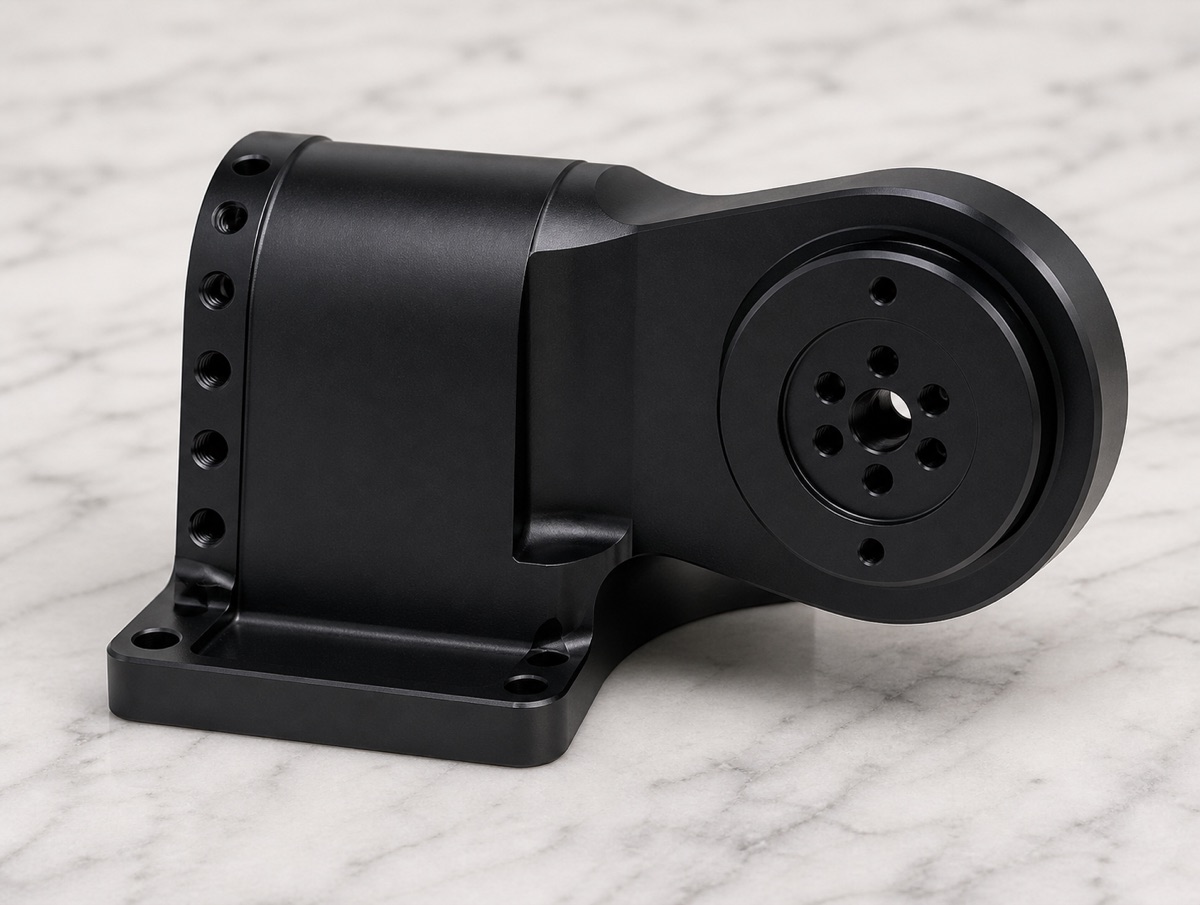

Eine Fünfachs-Modulaufnahme sollte im Gelenkzusammenbau betrachtet werden, nicht als einfacher Aluminiumblock. Der Zylinderhohlraum positioniert das Modul, das Stirnlochbild verschraubt es, während Seitenbohrungen und untere Montagefläche die Bezugsbeziehung zum nächsten Bauteil weiterführen.
In diesem Projekt behandelte OEMach die 6061 Aluminiumaufnahme als Mehrbezugs-Gelenkteil mit gestrahltem Schwarz-Eloxal. Der Prozess musste Hohlraumachse, Stirnfläche, Seitenbohrungen und Basis über Bearbeitung, Oberfläche und Endprüfung verbunden halten.
Projektüberblick
| Punkt | Projektdetail |
|---|---|
| Anwendung | Fünfachs-Modulaufnahme für Robotergelenk / Präzisions-Modulgehäuse |
| Material und Oberfläche | 6061 Aluminiumlegierung, gestrahlt und schwarz eloxiert |
| Merkmale | Zylinderhohlraum, Stirnlochbild, Seitenbohrungen, Kurvenübergang, untere Montagefläche und lokale Bosse |
| Prozessfokus | Hohlraumachse, Stirnbezug, Kontinuität der Seitenbohrungen, Spannfreigabe, Entgraten vor Eloxal und schwarze Oberfläche |
| Prüffokus | Hohlraumdurchmesser und Rundheit, Stirnlochposition, Seitengewinde, Unterseitenebenheit, Kurvenübergang und eloxierte Oberfläche |
| Lieferfokus | Nachprüfung nach Eloxal und Schaumschutz für schwarze Oberfläche und Bohrungsmündungen |
Montagekette vor Schnittstrategie klären
Das Schlüsselmerkmal ist nicht nur ein einzelnes Bohrungsmaß. Wichtig ist die Beziehung zwischen Zylinderhohlraumachse, Stirnlochbild, Seitenbohrungen und unterer Montagefläche. Driftet die Hohlraumachse, kann auch ein sauber wirkendes Lochbild die Einbaulage verfälschen.
Die frühe Prozessprüfung sollte festlegen, welche Fläche Hauptbezug wird, welches Lochbild diesem Bezug folgt und welche Seitenbohrungen unter derselben Lagebearbeitung fertiggestellt werden. Ist diese Entscheidung falsch, lässt sich die Gesamtbeziehung durch spätes Nacharbeiten kaum wiederherstellen.
Bearbeitungsfolge und Spannfreigabe
Bei einem Teil mit Hohlraum, Seitenwand und Kurvenübergang ist die lokale Steifigkeit ungleichmäßig. Eine Messung im gespannten Zustand beschreibt nicht zwingend die endgültige freie Beziehung nach dem Ausspannen.
OEMach stellte zuerst Stirn- und Bohrungsbezug her, ließ beim Schruppen Aufmaß an kritischen Merkmalen und prüfte Hohlraum-zu-Basis-Zustand vor dem Finish von Lochbildern und Seitenbohrungen. Dieser zusätzliche Prüfschritt senkt Endnacharbeit.
Die Spannkraft wurde auf funktionale Auflagebereiche gelegt, nicht auf schwache Wände. Nach dem Schruppen zeigten Freizustandsprüfungen mögliche Strukturbewegung, bevor Endtoleranzen fertiggestellt wurden.
Entgraten, Eloxal und Prüfung
Schwarz eloxieren versteckt keine Grate oder Werkzeugspuren. Es kann blanke Kanten, Kratzer und Bohrungsmündungsfehler sogar sichtbarer machen. Eine Modulaufnahme mit vielen Stirn- und Seitenbohrungen braucht daher Entgraten und Reinigung vor der Oberfläche.

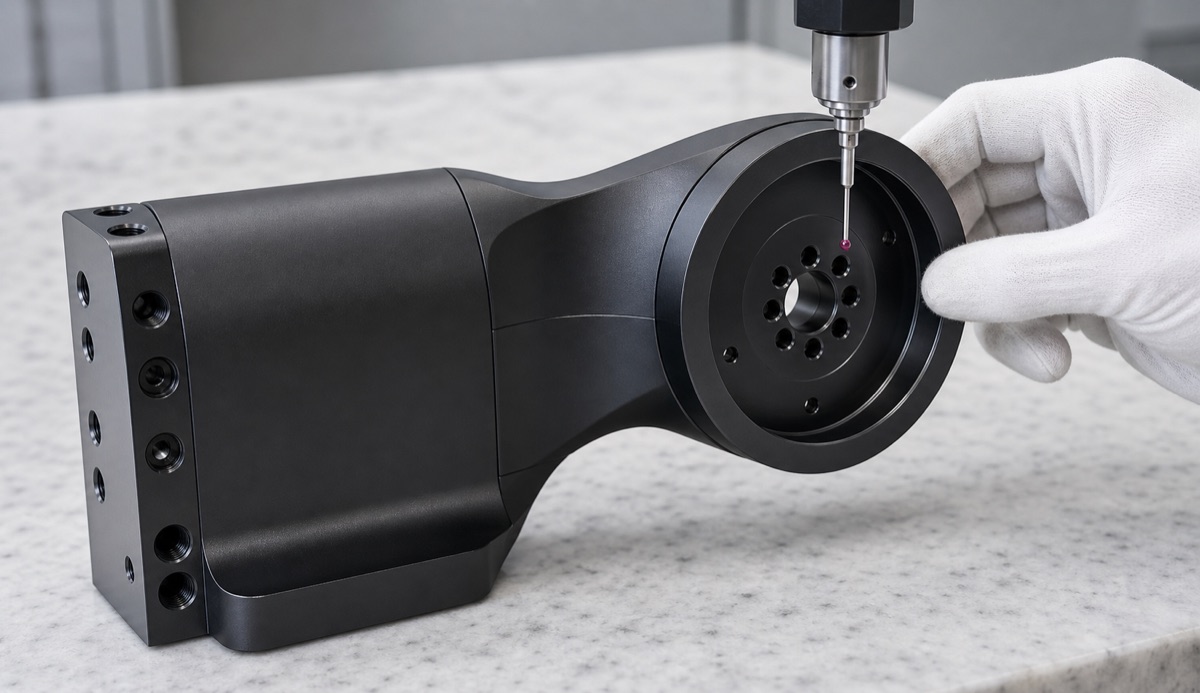

Vor dem Eloxal prüfte OEMach Bohrungsmündungen, Gewinde, Restspäne im Hohlraum und Sichtflächen. Nach gestrahltem Schwarz-Eloxal wurden Schwarzgleichmäßigkeit und Bohrungszustand erneut bewertet.
Die Erstteilprüfung sollte Zylinderhohlraum, Stirnlochbild, Seitenbohrungen, Unterebene, Kurvenübergang, Gewinde-Lehrung und schwarze Oberfläche umfassen. In Kleinserie werden Spannwiederholbarkeit und Werkzeugverschleiß verfolgt.
Lieferzeit und Verpackung
Für eine schwarz eloxierte 6061 Modulaufnahme dieser Art wird ein Prototyp meist mit 7 bis 10 Arbeitstagen bewertet. Kleinserien lassen sich oft mit 10 bis 15 Arbeitstagen planen, weil Material, CNC-Bearbeitung, Entgraten, Oberfläche, Nachprüfung und Verpackung dazugehören.

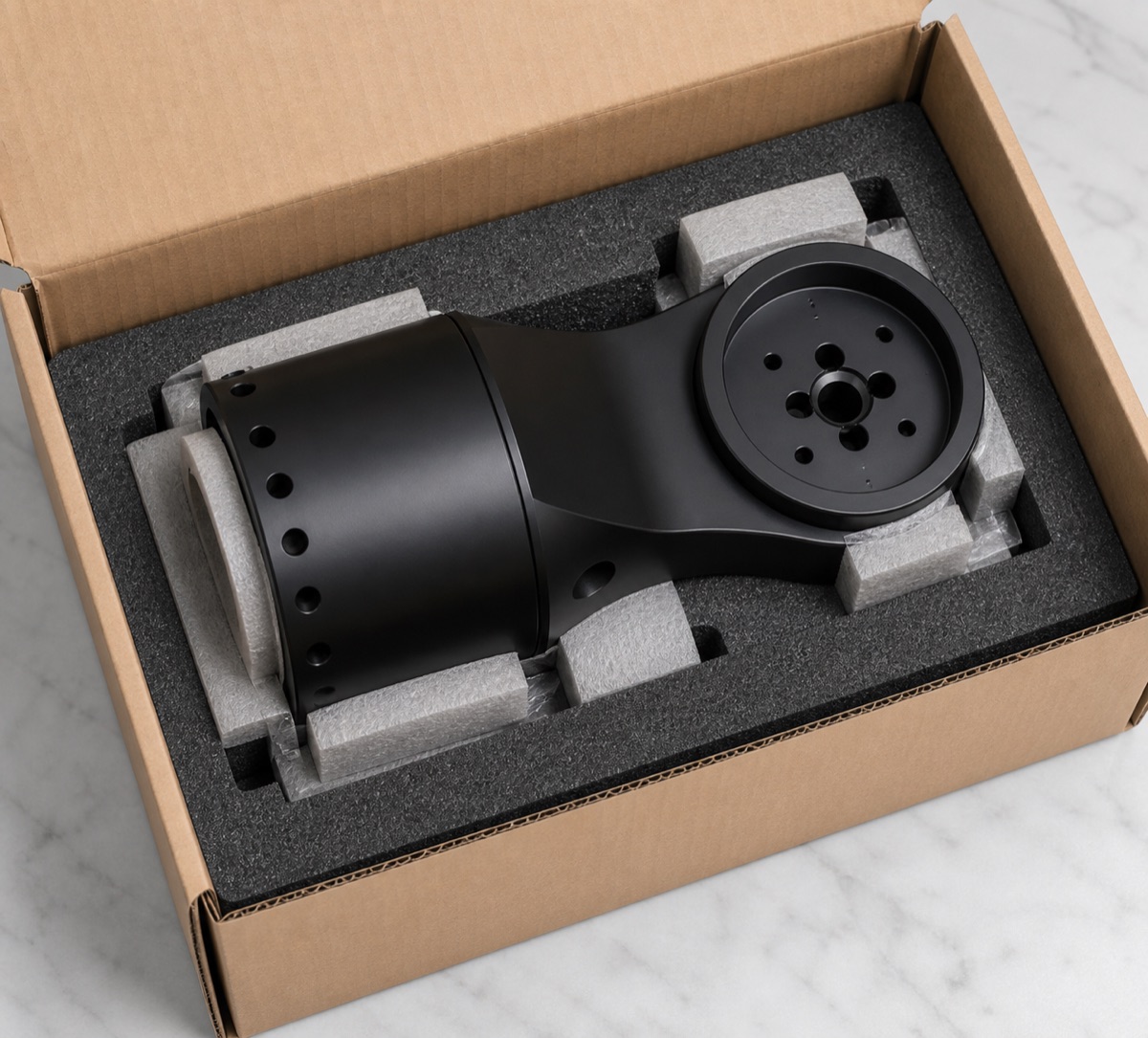

Die Verpackung nutzte formangepassten Schaum zum Schutz von runder Stirnfläche, Bohrungsmündungen und schwarz eloxierten Sichtflächen. So kann der Kunde direkt mit Wareneingangsprüfung und Probemontage starten.
Erkenntnis aus dem Fall
Der Wert dieser Fünfachs-Modulaufnahme liegt nicht nur in der komplexen Form. Entscheidend ist, dass Zylinderhohlraum, Stirnbohrungen, Seitenbohrungen und Montagebasis nach Bearbeitung und Eloxal eine kontinuierliche Bezugsbeziehung halten.
FAQ
Was ist bei einer Fünfachs-Modulaufnahme kritisch?
Hohlraumachse, Stirnlochbild, Seitenbohrungen und untere Montagefläche müssen in einer kontrollierten Bezugsbeziehung bleiben.
Warum ist Spannfreigabe wichtig?
Das Teil kann gespannt korrekt messen, aber Hohlraum, Stirnfläche und Seitenbohrungen können sich nach dem Ausspannen bewegen, wenn Steifigkeit und Spannung nicht kontrolliert werden.
Verdeckt Schwarz-Eloxal Grate?
Nein. Es macht blanke Bohrungskanten, Kratzer und Werkzeugspuren oft sichtbarer, daher müssen Entgraten und Reinigung früh geplant werden.
Was gehört zur Erstteilprüfung?
Hohlraumdurchmesser und Rundheit, Stirnlochposition, Seitenbohrungen, Gewindeprüfung, Unterseitenebenheit, Kurvenübergänge und schwarze Oberfläche.
Kann OEMach Kleinserien solcher Modulaufnahmen unterstützen?
Ja. OEMach unterstützt 6061 Modulaufnahmen mit CNC-Bearbeitung, Schwarz-Eloxal-Koordination, Prüfung und Schutzverpackung.
