Un asiento de módulo de cinco ejes debe revisarse dentro del conjunto de articulación, no como un simple bloque de aluminio. La cavidad cilíndrica localiza el módulo, el patrón de agujeros frontal lo bloquea, y los agujeros laterales junto con la cara inferior continúan la referencia hacia el siguiente componente.
En este proyecto, OEMach trató el asiento de aluminio 6061 como una pieza de articulación con varias referencias y anodizado negro tras granallado. El proceso debía mantener conectados eje de cavidad, cara frontal, agujeros laterales y base durante mecanizado, tratamiento superficial e inspección final.
Resumen del proyecto
| Elemento | Detalle del proyecto |
|---|---|

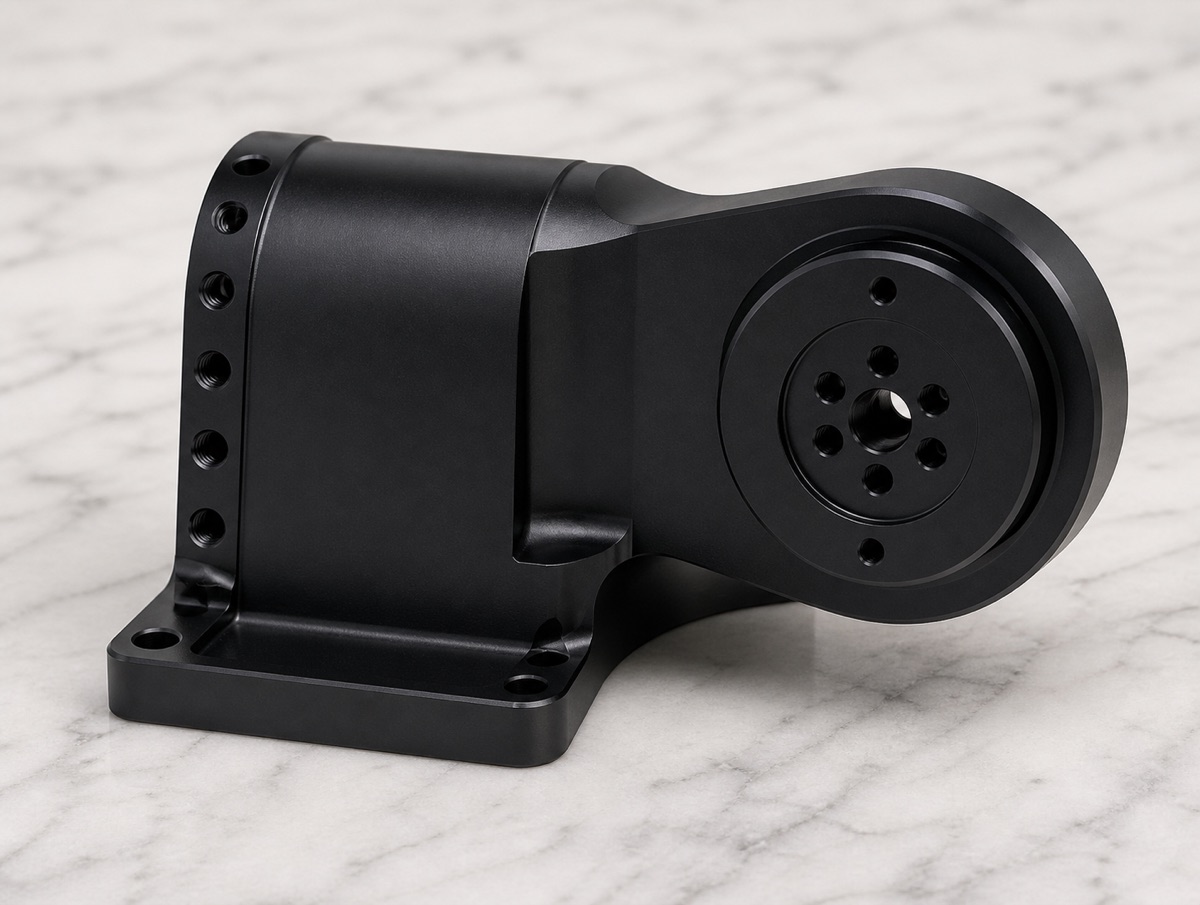

| Aplicación | Asiento de módulo de cinco ejes para articulación robótica / carcasa de soporte de precisión |
| Material y acabado | Aleación de aluminio 6061, granallado y anodizado negro |
| Rasgos clave | Cavidad cilíndrica, patrón de agujeros frontal, agujeros laterales, transición curva, cara inferior y resaltes locales |
| Foco de proceso | Eje de cavidad, referencia frontal, continuidad de agujeros laterales, liberación de amarre, desbarbado antes de anodizar y control visual negro |
| Foco de inspección | Diámetro y redondez de cavidad, posición de agujeros frontales, roscas laterales, planitud inferior, transición curva y superficie anodizada |
| Foco de entrega | Reinspección después del anodizado y protección de espuma para acabado negro y bocas de agujero |
La cadena de montaje va antes que la estrategia de corte
La característica clave no es solo el tamaño de un agujero. La relación importante está entre el eje de la cavidad, el patrón frontal, los agujeros laterales y la cara inferior. Si el eje se desplaza, un patrón de agujeros visualmente limpio aún puede generar error de postura.
La revisión temprana debe decidir qué superficie será referencia principal, qué patrón seguirá esa referencia y qué agujeros laterales deben completarse en el mismo estado de localización. Si esta decisión falla, el retoque final rara vez recupera la relación completa.
Secuencia de mecanizado y liberación de amarre
En una pieza con cavidad, pared lateral y transición curva, la rigidez local no es uniforme. Una medición tomada mientras la pieza sigue amarrada puede no representar la relación final tras soltarla.
OEMach estableció primero la referencia de cara frontal y cavidad, conservó sobrematerial en rasgos críticos durante el desbaste y comprobó la relación cavidad-base antes de acabar patrones y agujeros laterales. Ese paso adicional reduce el retrabajo final.
La fuerza de amarre se planificó sobre zonas de apoyo funcionales, no sobre paredes débiles. Tras el desbaste, las comprobaciones en estado libre ayudaron a revelar movimiento estructural antes de terminar tolerancias finales.
Desbarbado, anodizado e inspección
El anodizado negro no oculta rebabas ni marcas de herramienta. Puede hacer más visibles bordes brillantes, rayas y defectos de agujeros. Un asiento con muchos agujeros frontales y laterales necesita desbarbado y limpieza antes del tratamiento.
Antes del anodizado, OEMach revisó bocas de agujero, roscas, virutas en la cavidad y caras visibles. Después del anodizado negro granallado, se revisó de nuevo la uniformidad negra y el estado de los agujeros.

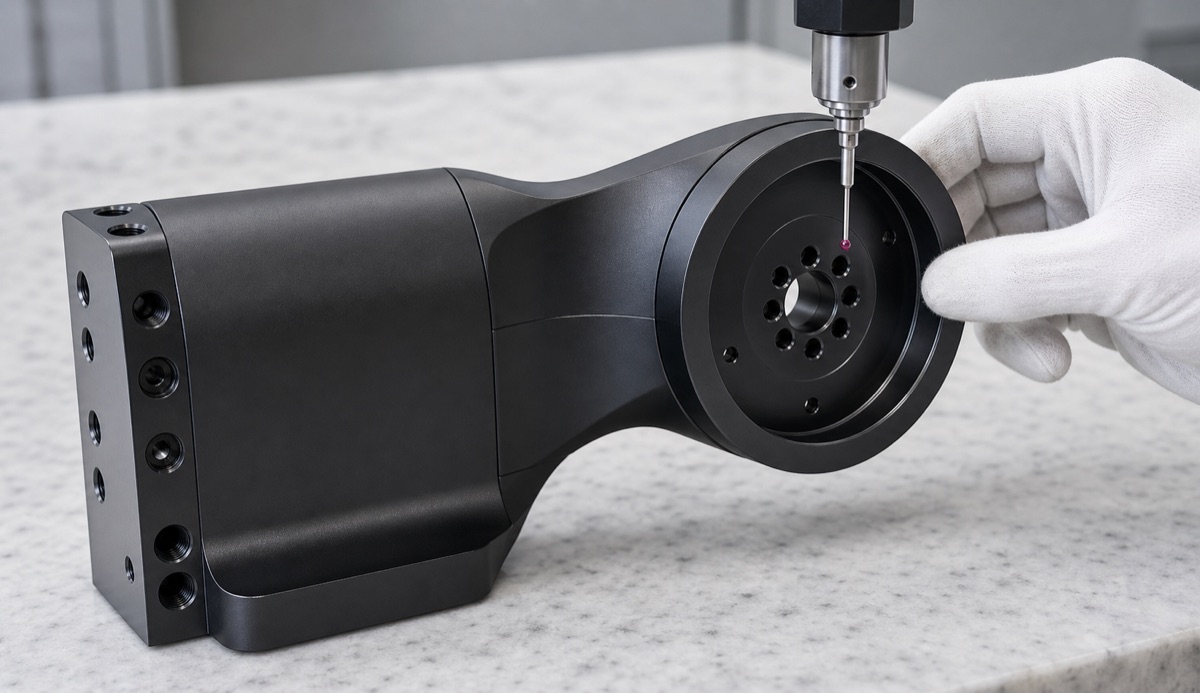

La primera pieza debe cubrir cavidad cilíndrica, patrón frontal, agujeros laterales, plano inferior, transición curva, verificación pasa/no pasa de rosca y apariencia negra. En lote pequeño se controla repetibilidad de amarre y desgaste de herramienta.
Plazo y embalaje
Para un asiento de módulo 6061 anodizado negro como este, el prototipo suele evaluarse en 7 a 10 días laborables. Los lotes pequeños pueden planificarse en 10 a 15 días laborables porque material, CNC, desbarbado, tratamiento superficial, reinspección y embalaje son parte de la entrega.

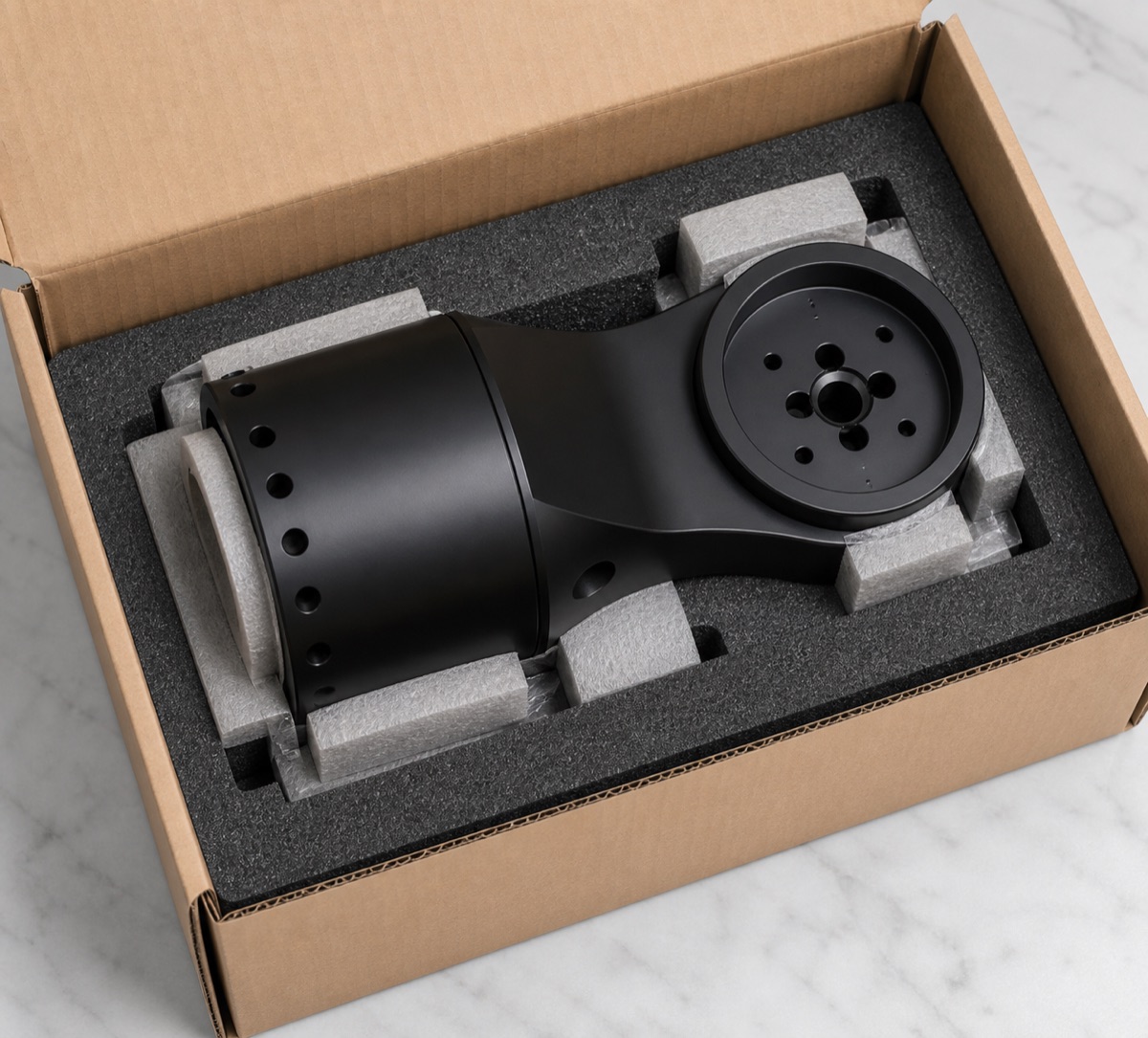

El embalaje usó espuma conformada para proteger la cara circular, bocas de agujero y superficies anodizadas negras. Así el cliente puede pasar directamente a inspección de entrada y montaje de prueba.
Conclusión del caso
El valor de este asiento de módulo de cinco ejes no está solo en la forma compleja. El requisito real es que cavidad cilíndrica, agujeros frontales, agujeros laterales y base mantengan una relación de referencia continua después de mecanizado y anodizado.
FAQ
Qué es crítico al mecanizar un asiento de módulo de cinco ejes?
El eje de la cavidad, el patrón frontal, los agujeros laterales y la cara inferior deben mantenerse en una relación de referencia controlada.
Por qué importa la liberación de amarre?
La pieza puede medir bien amarrada, pero cavidad, cara y agujeros pueden moverse después de soltarla si no se controla rigidez y tensión.
El anodizado negro oculta rebabas?
No. Suele hacer más visibles bordes brillantes, rayas y marcas, por lo que el desbarbado y limpieza deben planificarse temprano.
Qué debe incluir la primera inspección?
Diámetro y redondez de cavidad, posición de agujeros frontales, agujeros laterales, roscas, planitud inferior, transiciones curvas y superficie negra.
OEMach puede apoyar lotes pequeños de asientos robóticos?
Sí. OEMach apoya asientos de módulo 6061 con mecanizado CNC, coordinación de anodizado negro, inspección y embalaje protegido.
