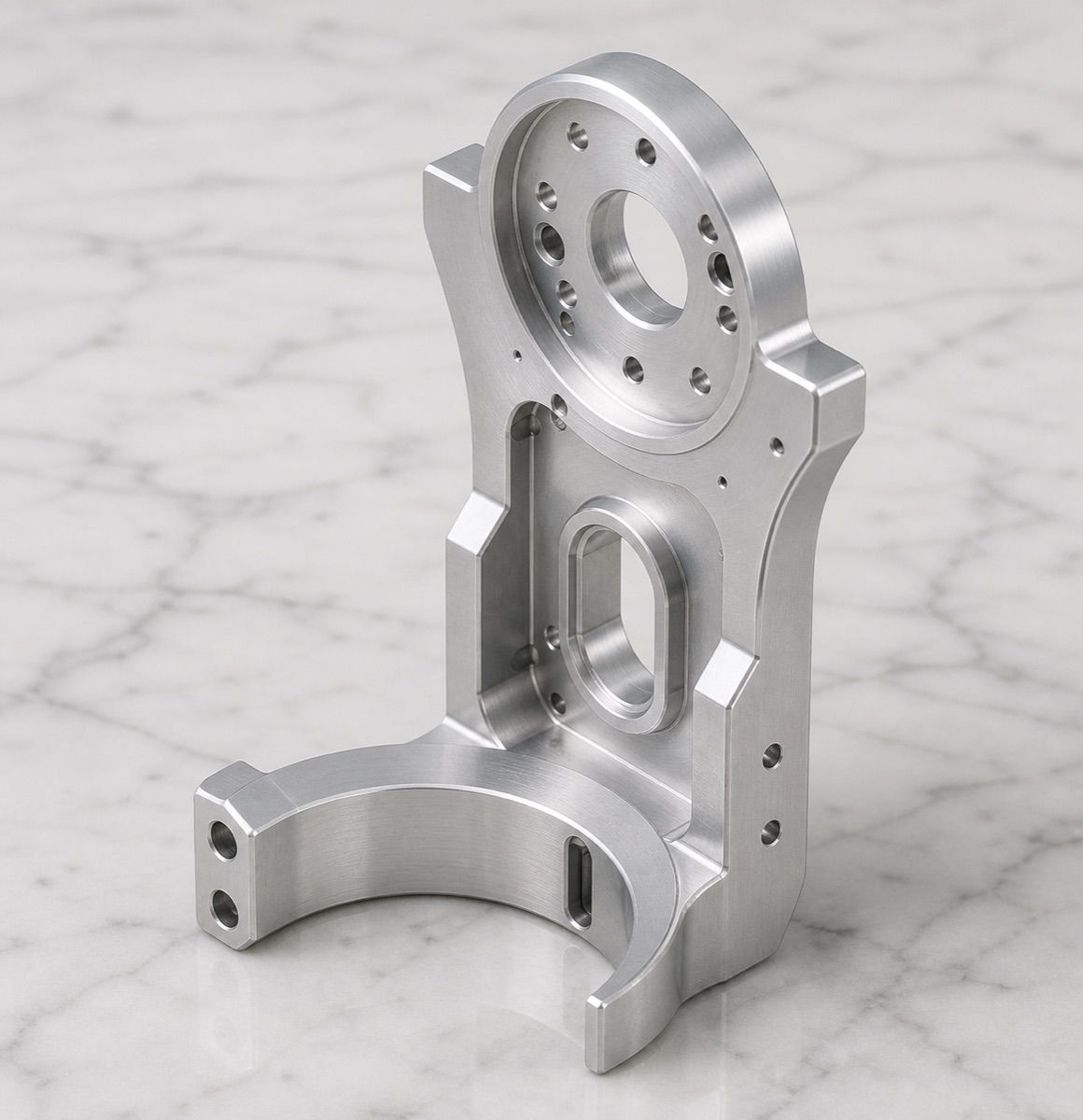

Ein vertikaler Befestigungsflansch vereint oberen Ring, stehenden Steg, Fensteröffnung und unteren Bogensitz in einem Bauteil. In Roboterarmgelenken prüft dieser Hoch-Tief-Halter nicht nur den Verfahrweg der Maschine, sondern vor allem, ob jede Aufspannung dieselbe Bezugslogik hält.
In diesem Fall bewertete OEMach den oberen Ring und den unteren Bogensitz als eine Montagebeziehung. Der obere Ring steuert Achse und Verschraubung, der untere Bogensitz steuert Auflagekontakt, und der Fenstersteg beeinflusst Gewicht, Steifigkeit und Gratrisiko.
Projektüberblick
| Punkt | Projektdetail |
|---|---|
| Anwendung | Roboterarm-Gelenkflansch / vertikaler Präzisionshalter |
| Material und Oberfläche | 6061-T6 Aluminiumlegierung, naturbelassen bearbeitete Aluminiumoberfläche |
| Merkmale | Oberer Rundring, Ringlochbild, vertikaler Steg, Langfenster, Seitenbohrungen, unterer Bogensitz und Montageohren |
| Prozessfokus | Hoch-Tief-Bezugswechsel, Stegvibration, Fenstergrate, Bogensitzprofil, Ringbohrung und Mehrseiten-Aufspannung |
| Prüffokus | Ringbohrung, Ringlochreihe, Stegrechtwinkligkeit, Fenstermaß, Seitenbohrungsposition, Bogensitzprofil, Montageohrbohrungen und Werkzeugspuren |
| Lieferfokus | Ring, Stegkante und Bogensitz mit kundenspezifischem Schaum schützen |
Bearbeitungsherausforderung: hohe Merkmale und breite Auflagen
Der obere Ring steht hoch über dem unteren Bogensitz, während der mittlere Steg ein Langfenster und Seitenbohrungen enthält. Ist die Spannunterstützung schwach, kann der stehende Bereich beim Finish vibrieren, und Fensterkanten können Grate oder sichtbare Werkzeugspuren entwickeln.
Mehrseitenbearbeitung bringt ein weiteres Risiko: den Bezugswechsel. Ringbohrung, Seitenbohrungen, unterer Bogensitz und Montageohren müssen in einer kontrollierten Beziehung bleiben. Sonst können einzelne Bohrungen passen, während die finale Halterlage trotzdem falsch ist.
Da viele Funktionsbereiche zugleich Sichtflächen sind, kann eine späte Korrektur leicht Oberflächenschäden erzeugen. Eine saubere Prozessfolge kontrolliert das Risiko besser.
Prozesskontrolle von OEMach
OEMach bestätigte zuerst die Hauptbezugsbeziehung zwischen unterer Auflage und oberem Ring. Das Schruppen erfolgte stufenweise, und um Steg sowie Fenster blieb vor dem Endfinish genügend Unterstützung erhalten.
Beim Finish wurden obere Ringbohrung, Ringlochreihe, Fensterkante, Seitenbohrungen und unterer Bogensitz soweit möglich nach derselben Aufspannlogik kontrolliert. Die Werkzeugbahnen wurden zur Reduzierung von Stegvibration und für einen sauberen Übergang am Bogensitz gewählt.
Bohrungsentgratung und Reinigung der Fensterkanten wurden vor der Endprüfung geplant. Das ist besonders wichtig, wenn der Kunde den Halter ohne zusätzliche Handarbeit montieren möchte.
Prüfprioritäten

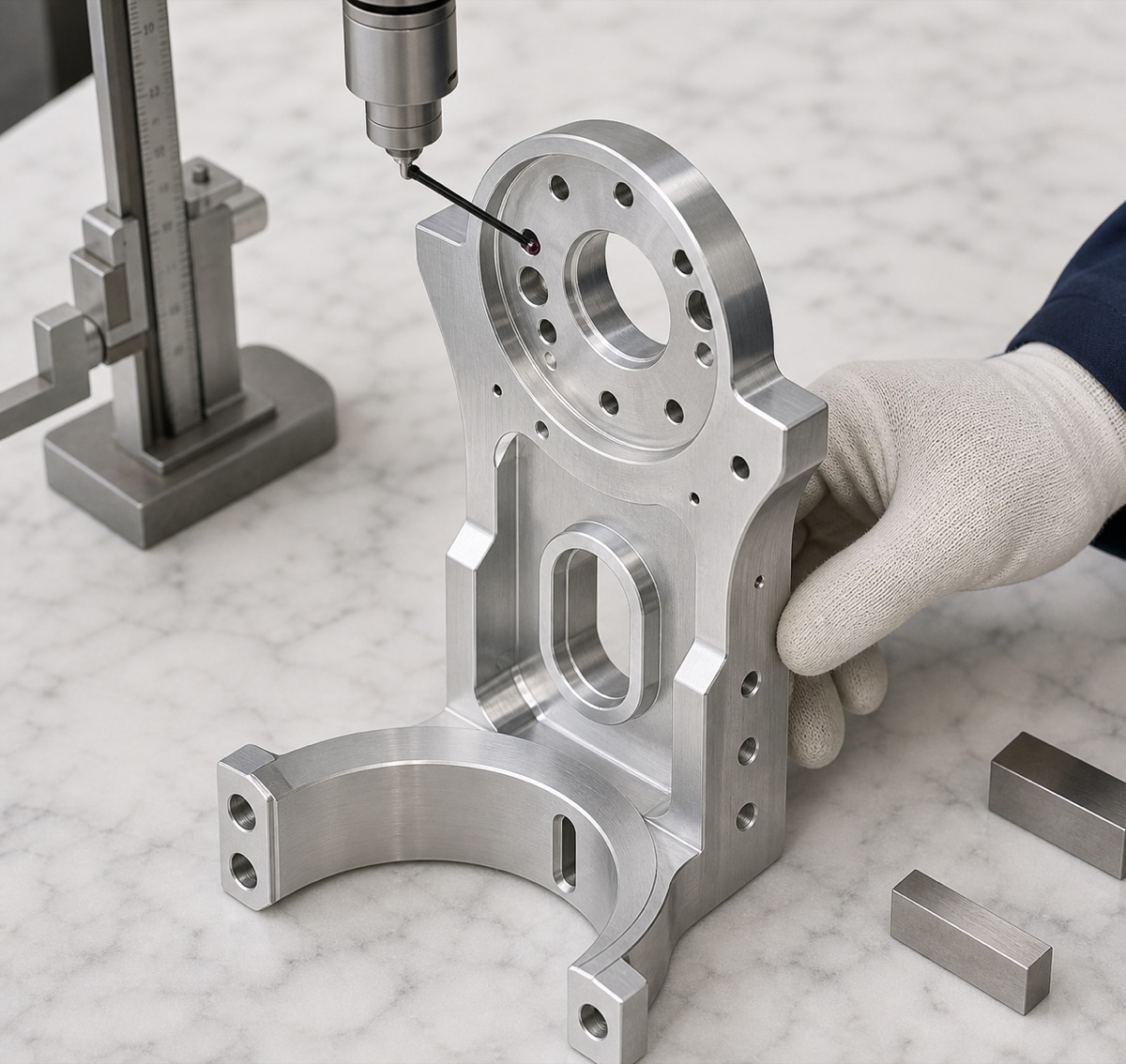

Die Erstteilprüfung sollte obere Ringbohrung, kreisförmiges Lochbild, Stegrechtwinkligkeit, Fenstermaß, Seitenbohrungsposition, unteres Bogensitzprofil, Montageohrpositionen und sichtbare Werkzeugspuren umfassen.
Die Kernprüfung ist die Positionsbeziehung zwischen oberem Ring und unterem Bogensitz. Bei Projekten mit höherem Risiko können Koordinatenmessdaten oder eine Vorrichtungsprüfung vor der Serienfreigabe ergänzt werden.
In Kleinserien verfolgt OEMach Spannwiederholbarkeit, Vibrationsspuren am Steg und Fenstergrate. Vor der Verpackung werden Kanten und Funktionsflächen nochmals geprüft, um Unterbrechungen bei der Probemontage zu vermeiden.
Lieferzeit und Verpackung
Für einen 6061-T6 vertikalen Befestigungsflansch dieser Art wird ein Prototyp meist mit 7 bis 10 Arbeitstagen bewertet. Kleinserien lassen sich je nach Prüfumfang und Bedarf an Koordinatenbericht oder Vorrichtungsprüfung oft mit 10 bis 15 Arbeitstagen planen.

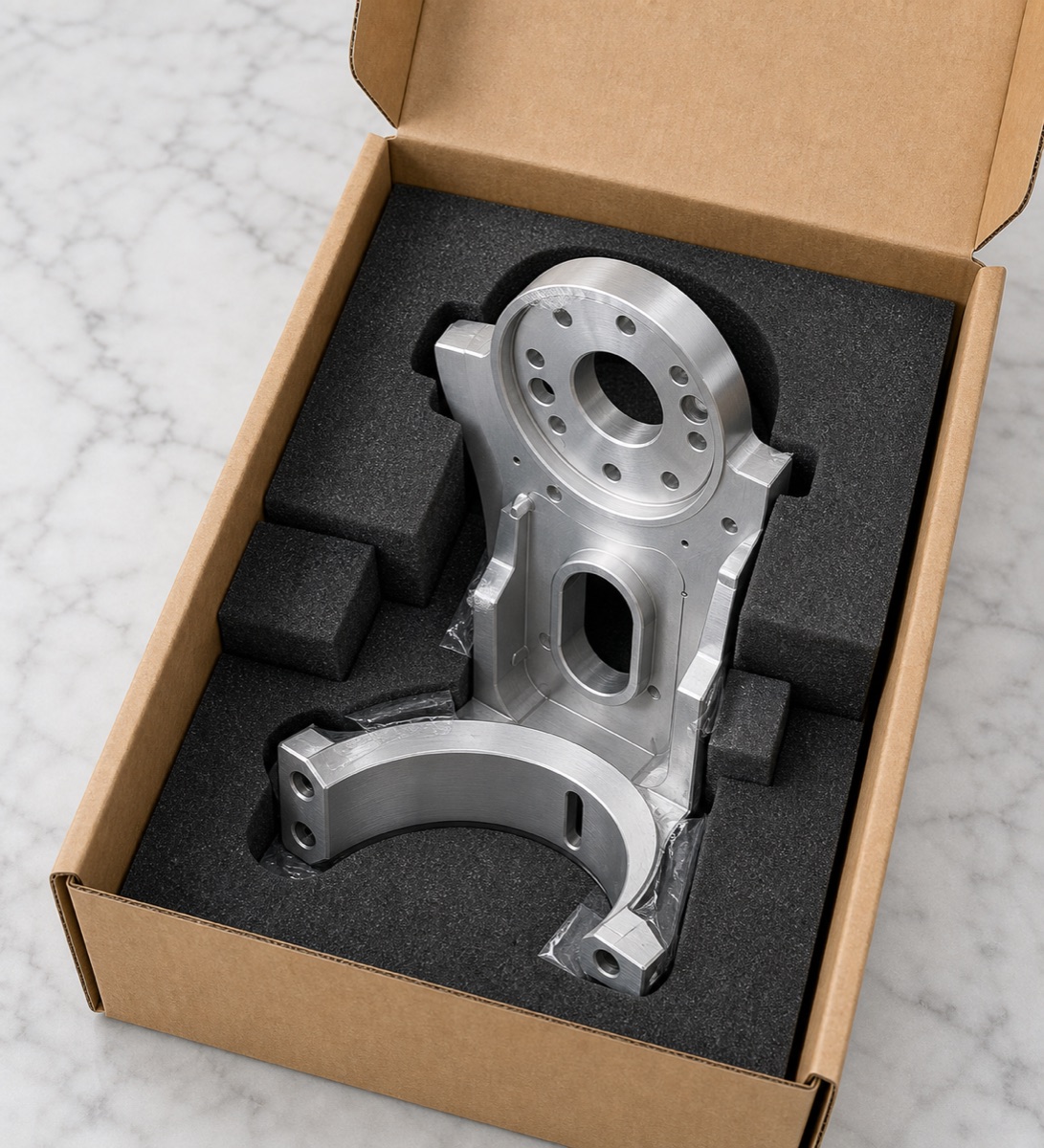

Das Verpackungskonzept stützt das Teil aufrecht oder halb liegend. Kundenspezifischer Schaum schützt oberen Ring, Stegkanten und unteren Bogensitz, damit Transportdruck keine Funktions- oder Sichtflächen beschädigt.
Erkenntnis aus dem Fall
Der Wert dieser Fallstudie liegt nicht nur in der Bearbeitung eines hohen Aluminiumhalters. Sie zeigt, wie Mehrseitenbezüge, dünne Fensterkanten, gekrümmte Auflageflächen, Lochbildprüfung und Verpackungsschutz zu einer Lieferkette verbunden werden müssen.
FAQ
Was macht einen vertikalen Befestigungsflansch schwierig?
Oberer Ring, vertikaler Steg, Fenster und unterer Bogensitz liegen in unterschiedlichen Höhen und Richtungen, daher sind Bezugswechsel und Spannung kritisch.
Warum braucht der Fensterbereich besondere Kontrolle?
Fensterbearbeitung reduziert lokale Steifigkeit. Wenn der Steg vibriert oder Grate bleiben, leiden Montagequalität und Erscheinungsbild.
Welche Prüfbeziehung ist am wichtigsten?
Die Beziehung zwischen oberer Ringachse und unterem Bogensitz ist zentral, weil sie Einbaulage und Auflagekontakt bestimmt.
Was sollte vor Freigabe einer Kleinserie geprüft werden?
Ringbohrung, Lochbild, Stegrechtwinkligkeit, Fenstermaß, Seitenbohrungen, Bogensitzprofil, Montageohren, Grate und sichtbare Werkzeugspuren.
Kann OEMach komplexe aufrechte Halter verpacken?
Ja. OEMach nutzt kundenspezifischen Schaum um Ring, vertikalen Steg und Bogensitz, um Transportschäden zu reduzieren.
