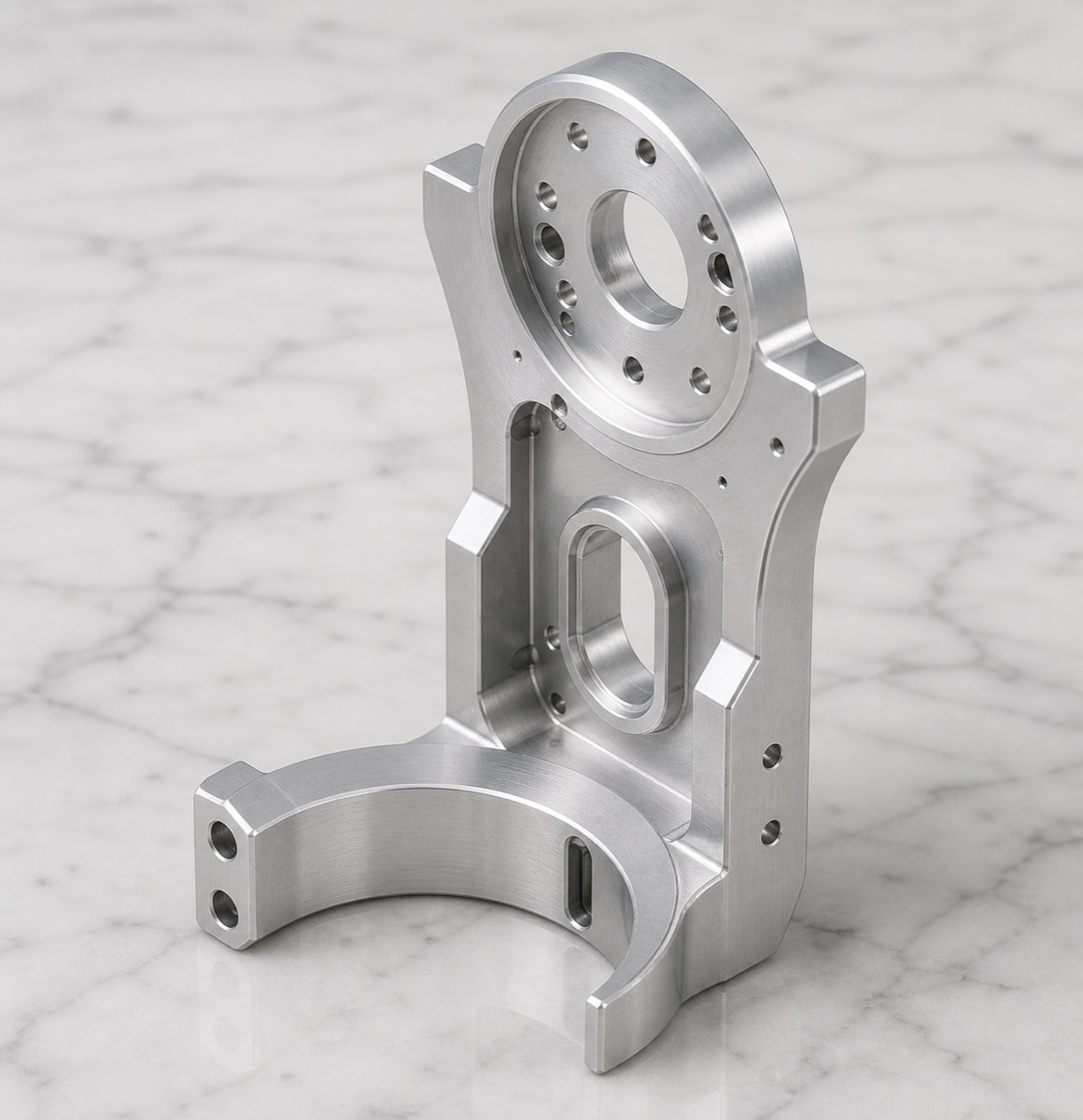

Una brida fija vertical concentra un aro superior, un nervio vertical, una ventana y un asiento curvo inferior en una sola pieza. En articulaciones de brazo robótico, este soporte con diferencia de altura exige más que recorrido de máquina: exige que cada preparación mantenga la misma lógica de referencia.
En este caso, OEMach revisó el aro superior y el asiento curvo inferior como una misma relación de montaje. El aro superior controla eje y bloqueo, el asiento inferior controla apoyo y contacto, y la ventana del nervio afecta peso, rigidez y riesgo de rebabas.
Resumen del proyecto
| Elemento | Detalle del proyecto |
|---|---|
| Aplicación | Brida fija de articulación de brazo robótico / soporte vertical de precisión |
| Material y acabado | Aleación de aluminio 6061-T6, acabado mecanizado natural |
| Rasgos clave | Aro circular superior, patrón de agujeros, nervio vertical, ventana alargada, agujeros laterales, asiento curvo inferior y orejetas |
| Foco de proceso | Conversión de referencia alto-bajo, vibración del nervio, rebabas de ventana, perfil del asiento curvo, agujero del aro y preparación multicaras |
| Foco de inspección | Agujero del aro, patrón circular, perpendicularidad del nervio, tamaño de ventana, posición de agujeros laterales, perfil del asiento curvo, orejetas y marcas de herramienta |
| Foco de entrega | Proteger aro, borde del nervio y asiento curvo con espuma personalizada |
Reto de mecanizado: rasgos altos y apoyos amplios
El aro superior queda alto respecto al asiento curvo inferior, mientras que el nervio central contiene una ventana alargada y agujeros laterales. Si el apoyo de amarre es débil, la zona vertical puede vibrar durante el acabado y los bordes de la ventana pueden generar rebabas o marcas visibles.
El mecanizado multicaras añade otro riesgo: la conversión de referencias. Agujero del aro, agujeros laterales, asiento curvo inferior y orejetas deben permanecer en una relación controlada. De lo contrario, los agujeros pueden coincidir por separado, pero la postura final del soporte seguir siendo incorrecta.
Como muchas zonas funcionales también son visibles, una corrección tardía puede dañar la apariencia. Ordenar bien el proceso es la forma más limpia de controlar el riesgo.
Control de proceso OEMach
OEMach confirmó primero la relación de referencia principal entre el apoyo inferior y el aro superior. El desbaste se organizó por niveles, conservando suficiente soporte alrededor del nervio vertical y la ventana antes del acabado final.
En el acabado, el agujero del aro superior, el patrón circular, el borde de ventana, los agujeros laterales y el asiento curvo inferior se controlaron bajo la misma lógica de preparación siempre que fue posible. Las trayectorias se eligieron para reducir vibración del nervio y mantener una transición limpia en el asiento curvo.
El desbarbado de agujeros y la limpieza de bordes de ventana se programaron antes de la revisión final. Esto es especialmente importante cuando el cliente necesita montar el soporte sin trabajo manual adicional.

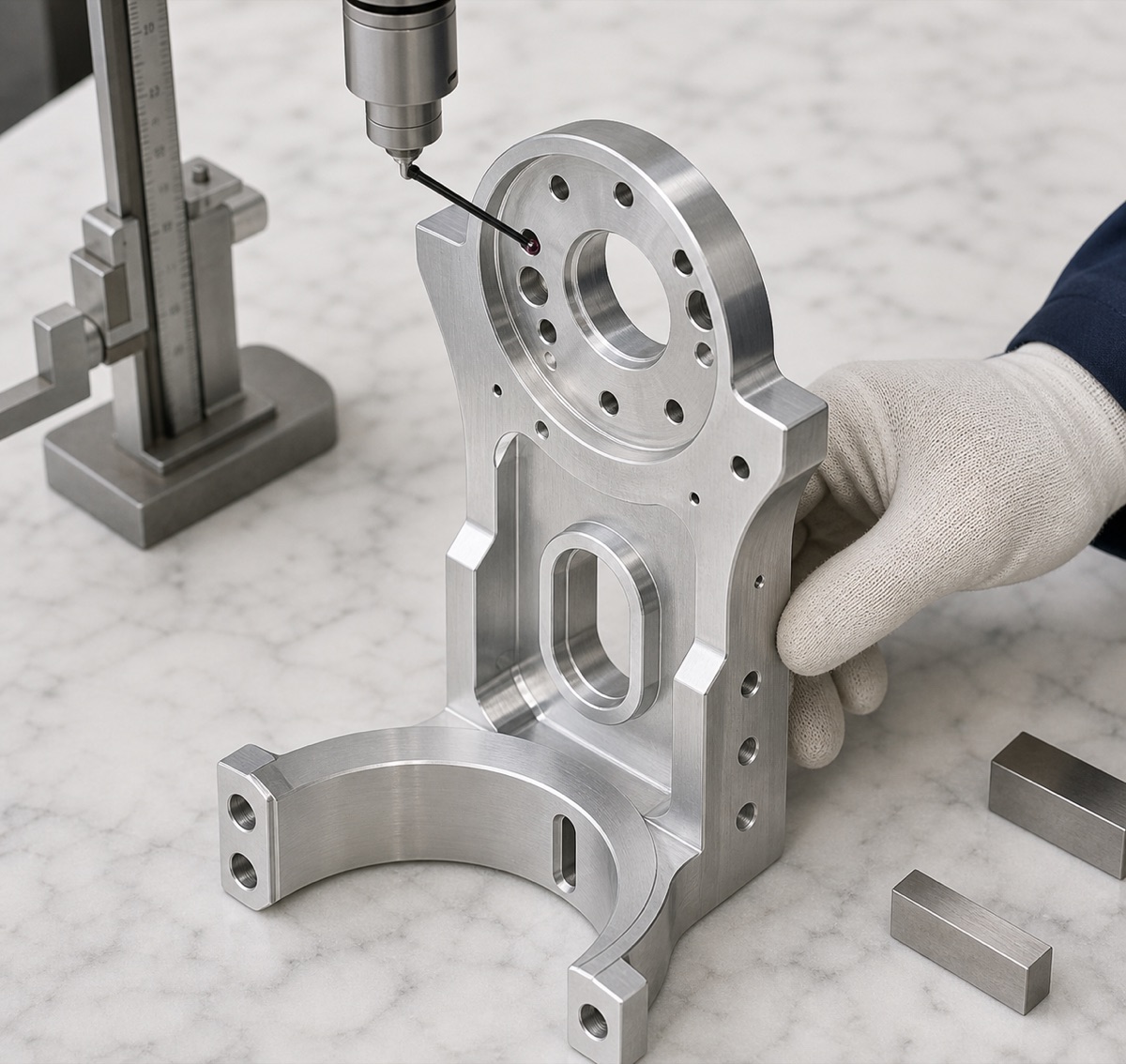

Prioridades de inspección
La primera pieza debe cubrir agujero del aro superior, patrón circular, perpendicularidad del nervio, tamaño de ventana, posición de agujeros laterales, perfil del asiento curvo inferior, posiciones de orejetas y marcas visibles de herramienta.
El control principal es la relación entre el aro superior y el asiento curvo inferior. En proyectos de mayor riesgo, pueden añadirse datos de medición por coordenadas o verificación con útil de montaje antes de liberar el lote.
En lote pequeño, OEMach controla repetibilidad de amarre, marcas de vibración en el nervio y rebabas de ventana. Antes del embalaje se revisan de nuevo bordes y caras funcionales para evitar interrupciones en el montaje de prueba.
Plazo y embalaje
Para una brida fija vertical 6061-T6 como esta, el prototipo suele evaluarse en 7 a 10 días laborables. Los lotes pequeños pueden planificarse en 10 a 15 días laborables, según alcance de inspección y si se requiere informe de coordenadas o comprobación con útil.

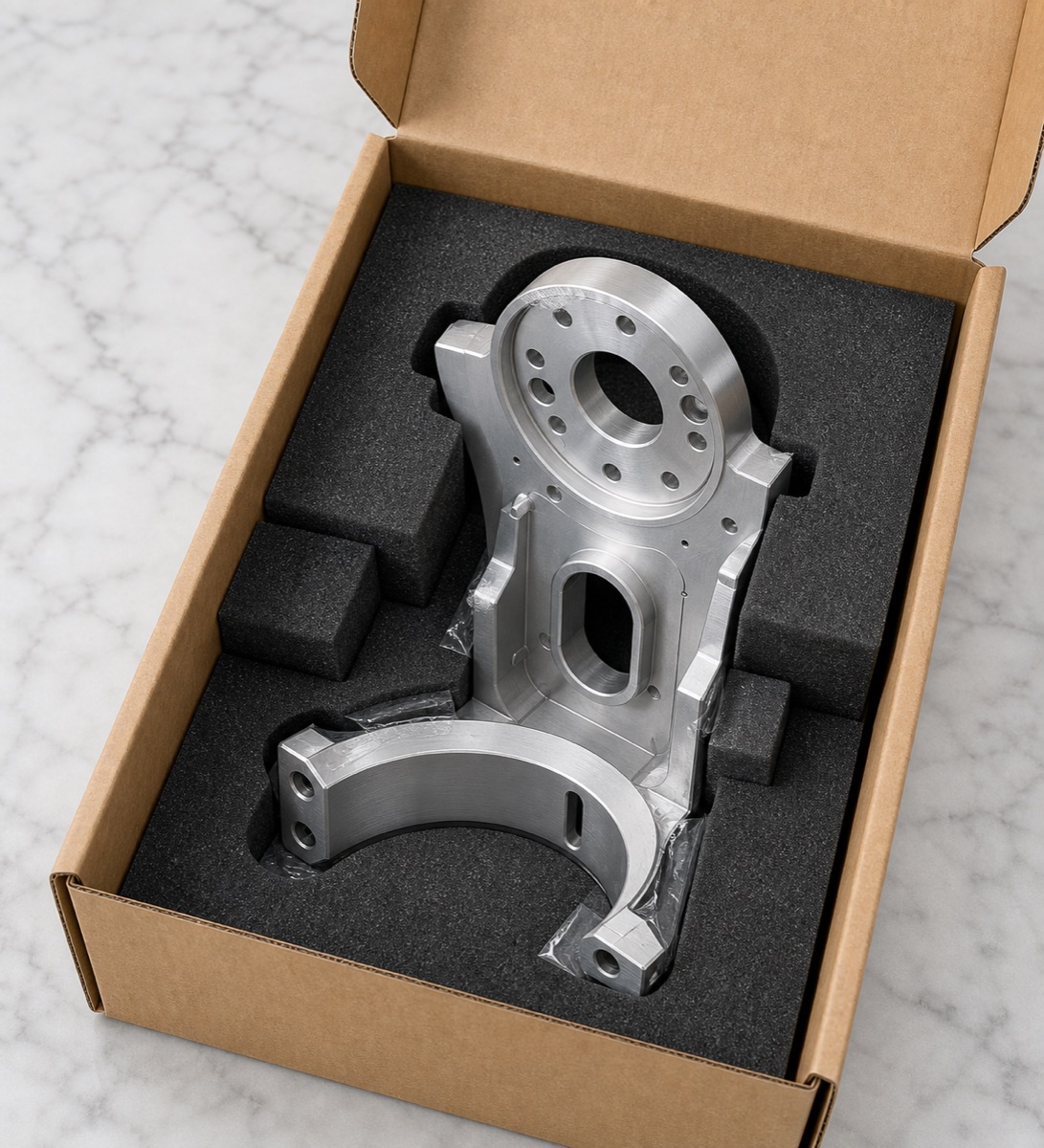

El embalaje sostiene la pieza en posición vertical o semitumbada. La espuma personalizada protege aro superior, bordes del nervio y asiento curvo inferior para que la presión del transporte no dañe superficies funcionales o visibles.
Conclusión del caso
El valor de este caso no está solo en mecanizar un soporte alto de aluminio. Muestra cómo referencias multicaras, bordes delgados de ventana, superficies curvas de apoyo, inspección de agujeros y protección de embalaje deben conectarse en una sola cadena de entrega.
FAQ
Qué hace difícil mecanizar una brida fija vertical?
Aro superior, nervio vertical, ventana y asiento curvo inferior están a distintas alturas y direcciones, por lo que referencia y amarre son críticos.
Por qué la ventana necesita control extra?
La ventana reduce rigidez local. Si el nervio vibra o quedan rebabas, la calidad de montaje y la apariencia pueden verse afectadas.
Cuál es la relación de inspección más importante?
La relación entre eje del aro superior y asiento curvo inferior, porque controla postura instalada y contacto de apoyo.
Qué revisar antes de liberar un lote pequeño?
Agujero del aro, patrón de agujeros, perpendicularidad, ventana, agujeros laterales, perfil curvo, orejetas, rebabas y marcas visibles.
OEMach puede embalar soportes verticales complejos?
Sí. OEMach usa espuma personalizada alrededor del aro, nervio vertical y asiento curvo para reducir riesgo de daño durante el transporte.
