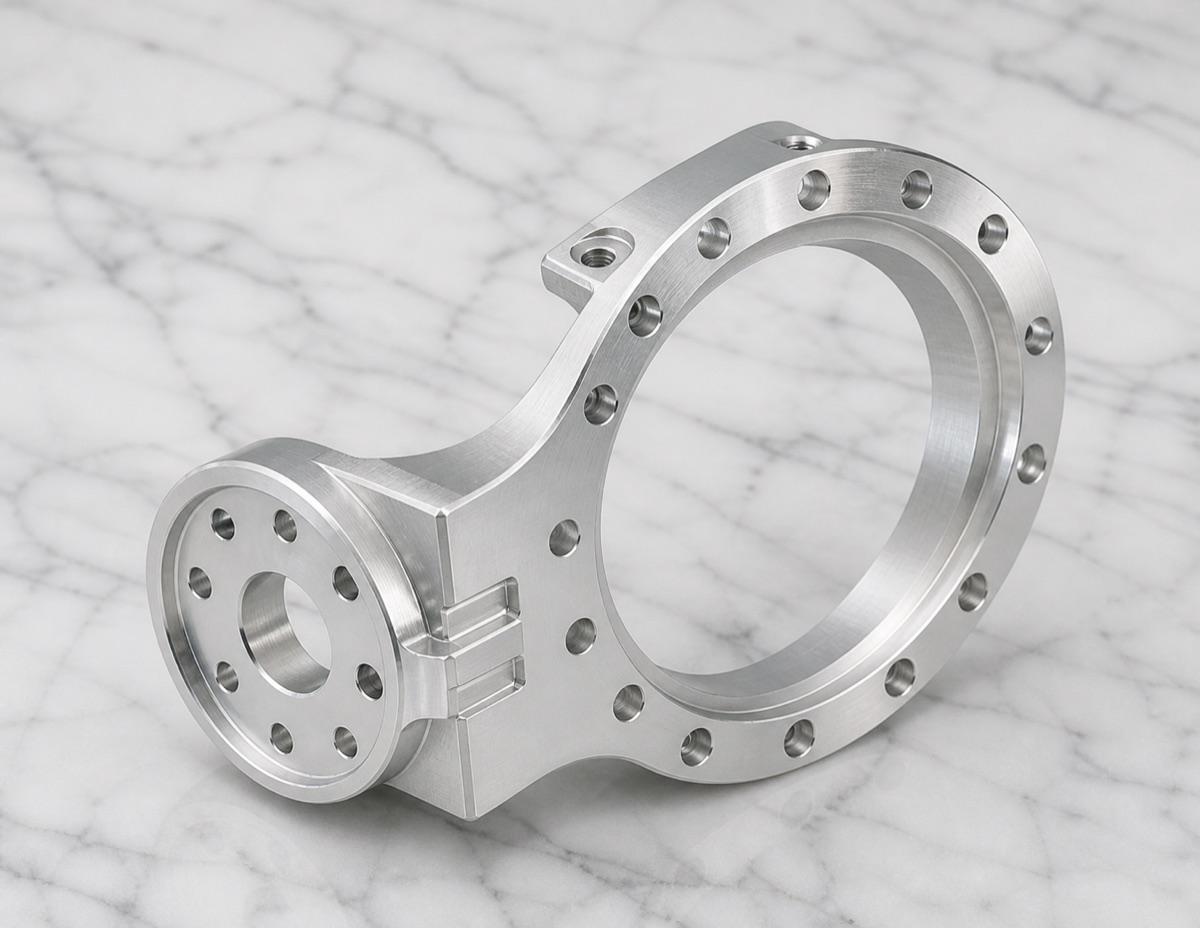

Ein Seitenlaschen-Befestigungsflansch ist nicht nur ein Aluminiumring. In einem Roboterarmgelenk kombiniert dieses Bauteil einen großen Ringflansch, einen kleineren Seitenflansch, eine Verbindungsbrücke und lokale Montageohren in einer versetzten Struktur. Der eigentliche technische Wert liegt darin, dass beide Lochbilder dasselbe Montagekoordinatensystem halten.
Für dieses Projekt betrachtete OEMach das Teil als Verbinder mit zwei Lochbildern. Ringzentrum, Seitenlaschenzentrum und Brückensteifigkeit mussten gemeinsam geplant werden, denn eine getrennte Prüfung beider Lochbilder beweist nicht, dass die Gelenkmontage beim Kunden problemlos läuft.
Projektüberblick
| Punkt | Projektdetail |
|---|---|
| Anwendung | Roboterarm-Gelenkverbinder / versetzter Befestigungsflansch |
| Material und Oberfläche | AL6061-T6 Aluminiumlegierung, naturbelassen bearbeitete Aluminiumoberfläche |
| Merkmale | Großer Ringflansch, Seitenlaschen-Flansch, Brückenabschnitt, verteilte Ringbohrungen und lokale Montageohren |
| Prozessfokus | Hauptbezug, Spannungsfreisetzung, Beziehung zweier Lochbilder, Brückenverzug und saubere Fasen |
| Prüffokus | Große Innenbohrung, Ringlochreihe, Seitenbohrung, Seitenlochbild, Mittenabstand, Brückendicke, Stirnflächenebenheit und Bohrungsmündung |
| Lieferfokus | Beide Flanschbereiche und die Brücke mit Formschaum schützen |
Hauptrisiko: Relativfehler zwischen zwei Lochbildern
Der große Ring besitzt viele gleichmäßig verteilte Bohrungen, während der kleinere Seitenflansch ein eigenes Lochbild hat. Da beide Muster zueinander versetzt sind, kann instabiles Wenden oder Spannen Winkelfehler, Mittenabstandsabweichungen oder Positionsdrift verursachen.
Auch Brücke und Seitenlasche beeinflussen die Steifigkeit. Ungleichmäßiger Materialabtrag kann leichte Verformung über die Brücke freisetzen; bei einem präzisen Robotergelenk kann schon diese kleine Bewegung die Probemontage erschweren.
Darum sollte das Teil nicht als zwei unabhängige Kreisgeometrien bearbeitet werden. Der gesamte Prozess benötigt einen Bezugplan vom Schruppen bis zur Endprüfung.
Bearbeitungsstrategie von OEMach
OEMach definierte zuerst das Ringzentrum als Hauptbezug und band anschließend Seitenlaschenzentrum und Brücke in dieselbe Koordinatenbeziehung ein. Beim Schruppen blieb Aufmaß an kritischen Bohrungen und Funktionsbereichen, damit Strukturspannungen vor dem Finish freigesetzt werden konnten.
Soweit die Aufspannung es erlaubte, wurden Ringlochreihe und Seitenlochbild unter kontrollierten Bezügen fertiggestellt. Kritische Flächen wurden vor finalem Fasen und Reinigen beendet, um kumulative Fehler zwischen beiden Flanschzonen zu reduzieren.
Die Brücke wurde beim Schneiden sorgfältig unterstützt. Ziel war nicht nur die Einhaltung einzelner Maße, sondern die stabile Beziehung beider Lochbilder nach dem Ausspannen.
Prüfprioritäten

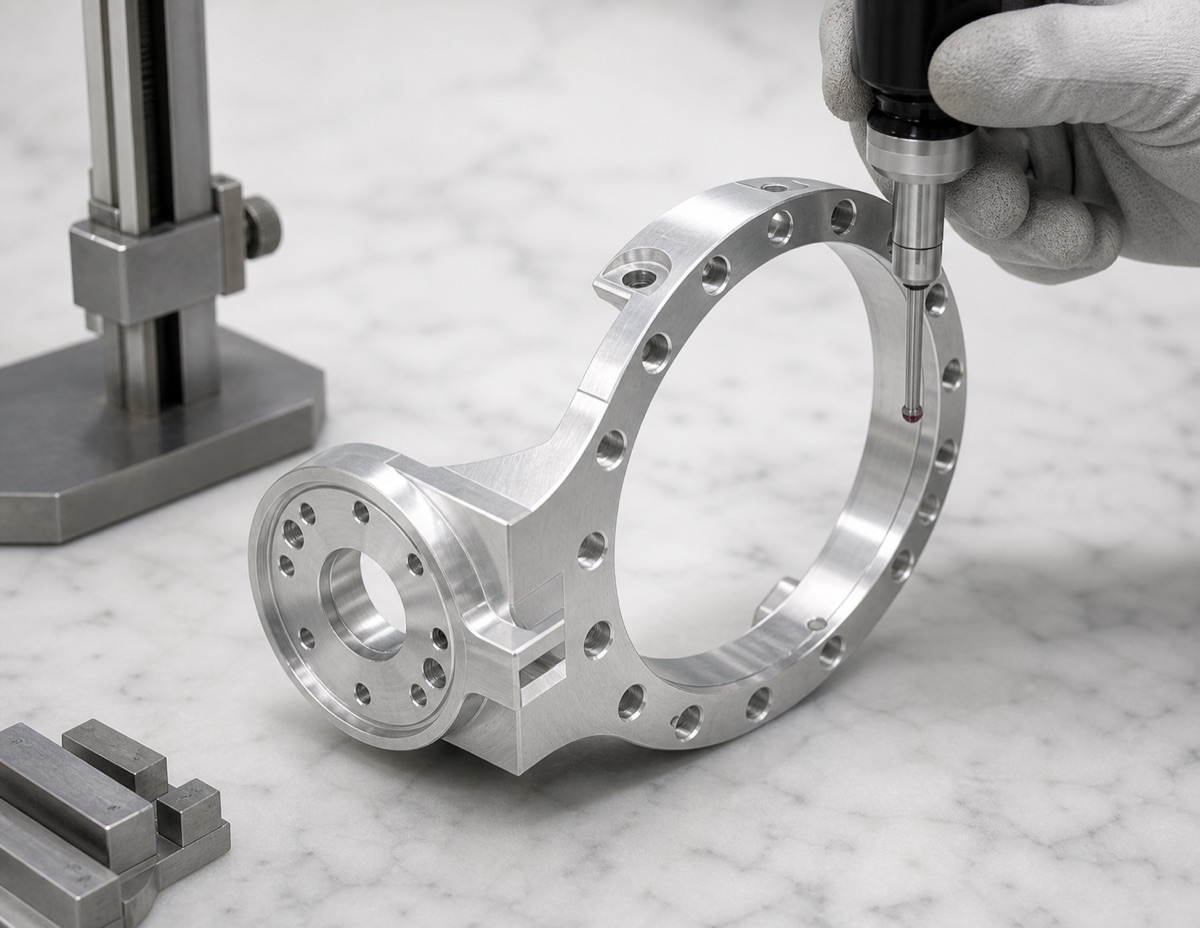

Die Erstteilprüfung sollte große Innenbohrung, verteilte Ringbohrungen, Seitenlaschenbohrung, Seitenlochbild, Mittenabstand beider Bohrungen, Brückendicke, Stirnflächenebenheit, Fasen und Bohrungsgrate umfassen.
Bei diesem Flanschtyp ist die einseitige Messung riskant. Die relative Position zwischen Ringlochbild und Seitenlochbild ist montagekritisch. Benötigt das Projekt höhere Sicherheit, sollten Messdaten zu beiden Zentren und ausgewählten Bohrungen priorisiert werden.
In Kleinserien verfolgt OEMach Spannwiederholbarkeit und Verformung im Brückenbereich. So lässt sich Drift erkennen, bevor Teile auf der Montagebank des Kunden liegen.
Lieferzeit und Schutzlieferung
Für einen AL6061-T6 Seitenlaschen-Befestigungsflansch dieser Art wird ein Prototyp meist mit 7 bis 10 Arbeitstagen bewertet. Kleinserien lassen sich je nach Prüftiefe und Berichtspflicht für kritische Beziehungen oft mit 10 bis 15 Arbeitstagen planen.

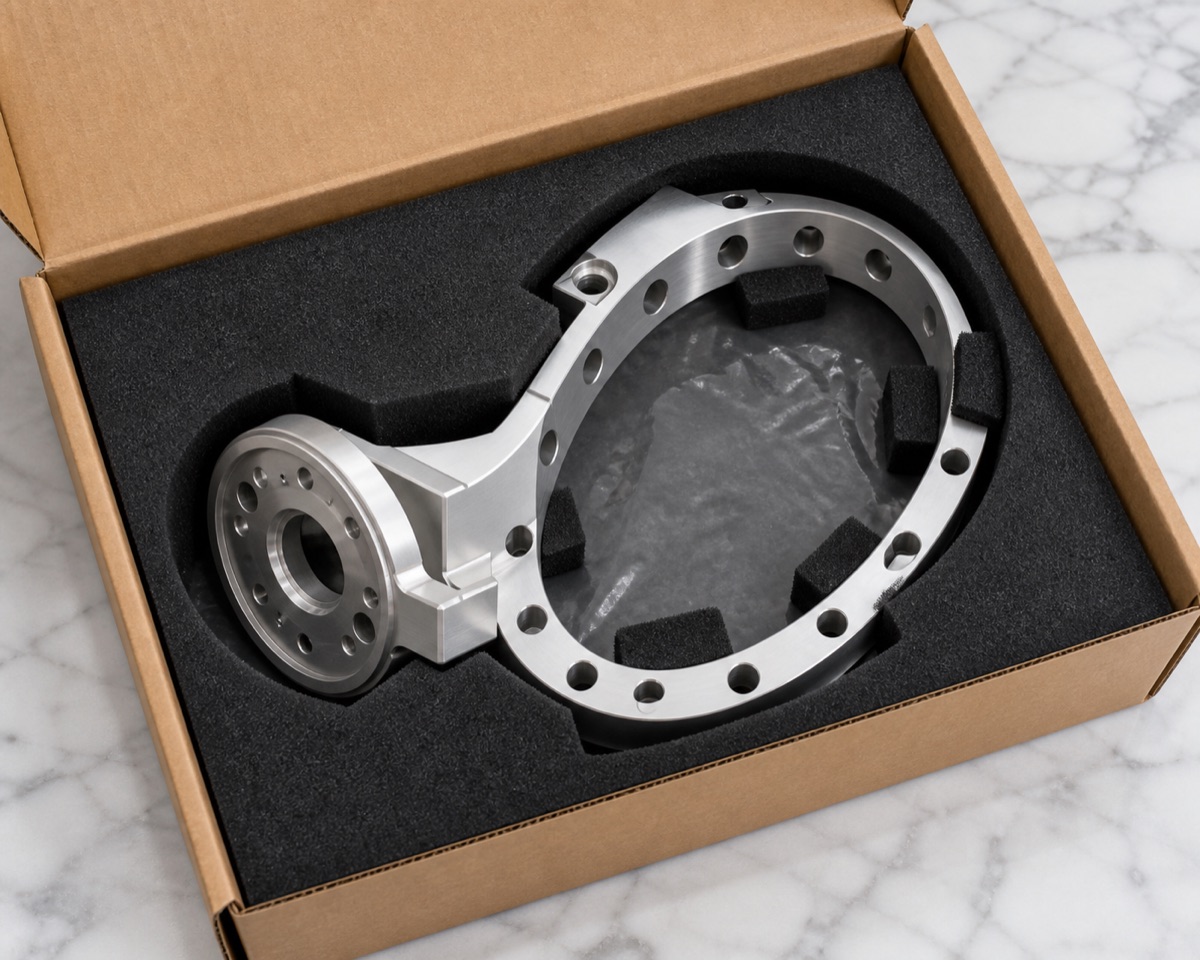

Auch die Verpackung zählt. OEMach nutzt formangepassten Schaum zur Unterstützung von großem Ring und Seitenflansch, damit die Brücke beim Transport keinen direkten Stoß erhält.
Erkenntnis aus dem Fall
Ein Seitenlaschen-Befestigungsflansch sieht aus wie zwei verbundene Kreisstrukturen, verlangt aber ein gemeinsames Montagekoordinatensystem. Bezugplanung, Spannungsfreisetzung, Beziehungsprüfung und Verpackungsschutz sollten als ein Workflow gesteuert werden.
FAQ
Was ist bei der Bearbeitung eines Seitenlaschen-Flansches kritisch?
Kritisch ist die Beziehung zwischen Ringlochbild und versetztem Seitenlochbild, besonders Mittenabstand, Winkelposition und koaxiale Ausrichtung.
Warum ist dieser Flansch schwieriger als ein einfacher Ringflansch?
Versetzter Seitenflansch und Brücke erzeugen ungleichmäßige Steifigkeit, sodass Bezugswechsel und Spannungsfreisetzung die Lochbildbeziehung verändern können.
Wie sollte der Hauptbezug gewählt werden?
Meist dient das Zentrum des großen Rings als Hauptbezug; Seitenlaschenzentrum und Brückenmerkmale werden auf dieses Koordinatensystem zurückgeführt.
Was gehört in die Erstteilprüfung?
Große Bohrung, Ringbohrungen, Seitenbohrung, Seitenlochbild, Mittenabstand, Brückendicke, Ebenheit, Fasen und Bohrungszustand sollten geprüft werden.
Kann OEMach Prototypen und Kleinserien solcher Flansche unterstützen?
Ja. OEMach unterstützt AL6061-T6 Roboterverbinder mit CNC-Bearbeitung, Beziehungsprüfung und Schutzverpackung.
