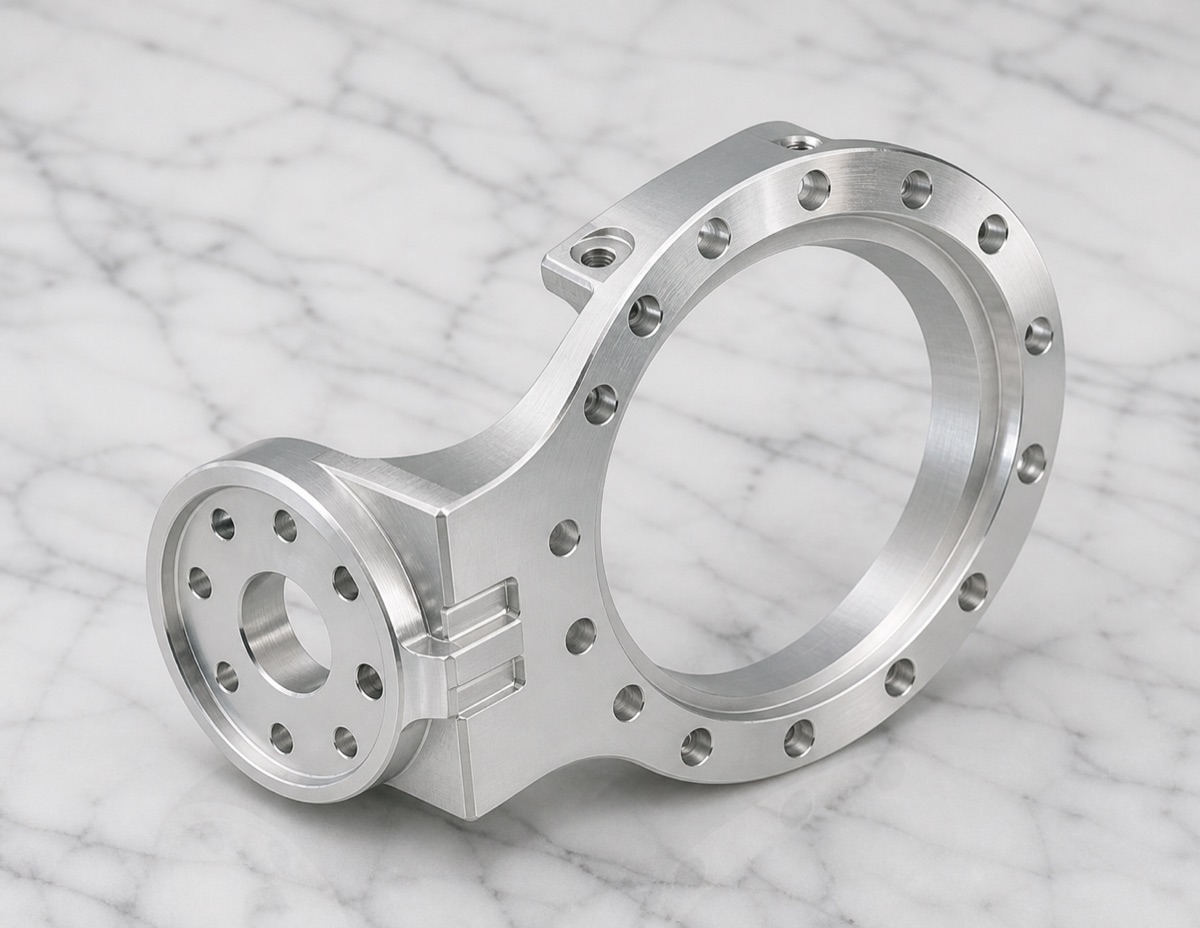

Una brida fija con orejeta lateral no es solo un aro de aluminio. En una articulación de brazo robótico, este componente combina un aro grande, una brida lateral menor, un puente de conexión y orejetas locales en una estructura descentrada. El valor real está en que los dos patrones de agujeros mantengan el mismo sistema de coordenadas de montaje.
Para este proyecto, OEMach trató la pieza como un conector de doble patrón de agujeros. El centro del aro grande, el centro de la orejeta lateral y la rigidez del puente debían planificarse juntos, porque verificar cada patrón por separado no demuestra que el montaje del cliente vaya a ser fluido.
Resumen del proyecto
| Elemento | Detalle del proyecto |
|---|---|
| Aplicación | Conector de articulación de brazo robótico / brida fija descentrada |
| Material y acabado | Aleación de aluminio AL6061-T6, acabado mecanizado natural |
| Rasgos clave | Aro grande, brida con orejeta lateral, sección de puente, agujeros distribuidos y orejetas locales |
| Foco de proceso | Planificación de referencia principal, liberación de tensión, relación de dos patrones, deformación del puente y chaflanes limpios |
| Foco de inspección | Agujero interior grande, matriz de aro, agujero de orejeta, patrón lateral, distancia entre centros, espesor del puente, planitud y estado de agujeros |
| Foco de entrega | Proteger ambas zonas de brida y la sección de puente con espuma conformada |
Riesgo principal: error relativo entre dos patrones
El aro grande tiene muchos agujeros distribuidos, mientras que la brida lateral tiene su propio patrón independiente. Como los dos patrones están descentrados, un volteo o amarre inestable puede crear error angular, desviación de distancia entre centros o desplazamiento local.
El puente y la zona de orejeta lateral también afectan la rigidez. La retirada de material no uniforme puede liberar una ligera deformación en el puente; en una articulación robótica precisa, ese movimiento pequeño puede dificultar el montaje de prueba.
Por eso la pieza no debe procesarse como dos zonas circulares independientes. Todo el proceso necesita un plan de referencias desde el desbaste hasta la inspección final.
Estrategia de mecanizado OEMach
OEMach definió primero el centro del aro grande como referencia principal, y después vinculó el centro de la orejeta lateral y el puente dentro de la misma relación de coordenadas. El desbaste conservó sobrematerial en agujeros y zonas críticas para permitir la liberación de tensión antes del acabado.
Cuando la preparación lo permitió, la matriz del aro grande y el patrón lateral se completaron bajo referencias controladas. Las caras críticas se terminaron antes del chaflanado y limpieza final, reduciendo error acumulado entre las dos zonas de brida.
El puente se apoyó cuidadosamente durante el corte. El objetivo no era solo cumplir dimensiones aisladas, sino mantener la relación entre los dos patrones después de liberar la pieza del amarre.
Prioridades de inspección

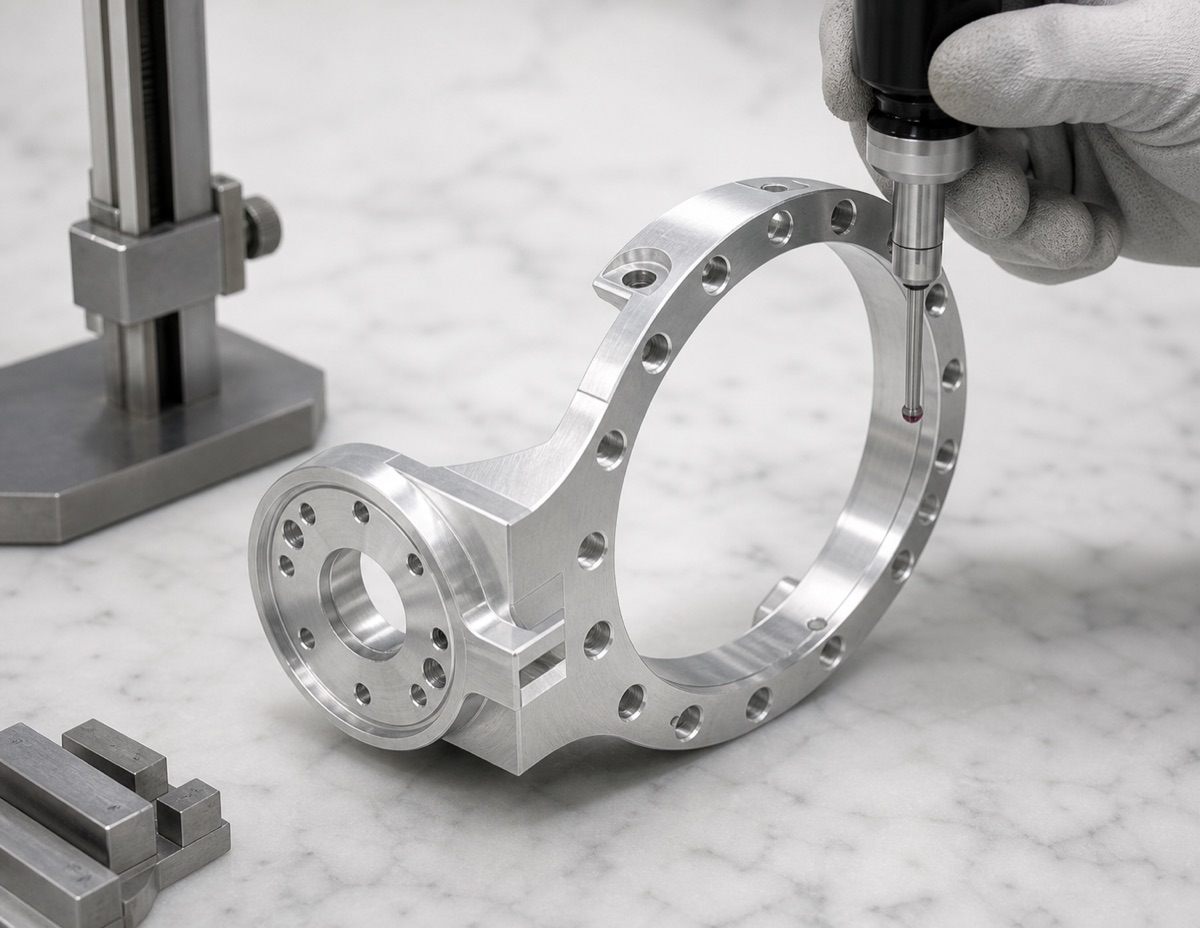

La primera pieza debe cubrir el agujero interior grande, agujeros distribuidos del aro, agujero de orejeta lateral, patrón de la orejeta, distancia entre los dos centros, espesor del puente, planitud de cara, chaflanes y rebabas de agujeros.
En este tipo de brida, medir solo un lado es arriesgado. La posición relativa entre el patrón del aro y el patrón lateral es el punto crítico de montaje. Si el proyecto requiere mayor confianza, conviene priorizar datos de medición para ambos centros y agujeros seleccionados.
En lotes pequeños, OEMach controla la repetibilidad de amarre y la deformación en la zona del puente. Así se detecta la deriva antes de que las piezas lleguen al banco de montaje del cliente.
Plazo y entrega protegida
Para una brida fija con orejeta lateral AL6061-T6 como esta, el prototipo suele evaluarse en 7 a 10 días laborables. Los lotes pequeños pueden planificarse en 10 a 15 días laborables según el alcance de inspección y si se requiere informe de todas las relaciones críticas.

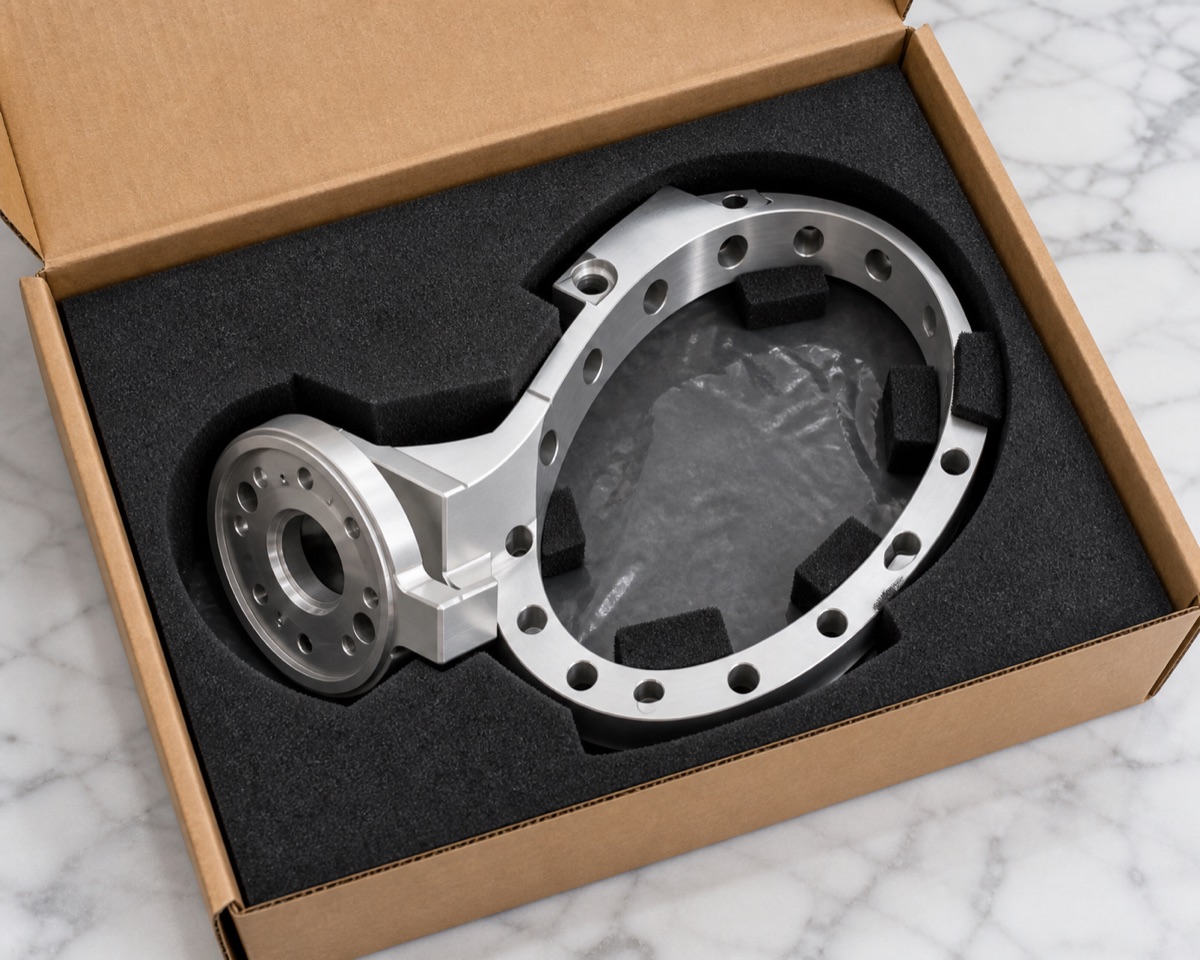

El embalaje también importa. OEMach usa espuma conformada para sostener el aro grande y la brida lateral, evitando que el puente reciba impactos directos durante el transporte.
Conclusión del caso
Una brida fija con orejeta lateral parece dos estructuras circulares conectadas, pero el requisito clave es un sistema de coordenadas de montaje compartido. Referencias, liberación de tensión, inspección de relación y protección de embalaje deben controlarse como un solo flujo.
FAQ
Qué es crítico en el mecanizado de una brida con orejeta lateral?
La relación entre el patrón del aro grande y el patrón lateral es crítica, especialmente distancia entre centros, posición angular y alineación coaxial.
Por qué es más difícil que una brida circular simple?
La orejeta lateral descentrada y el puente generan rigidez desigual, por lo que el cambio de referencia y la liberación de tensión pueden alterar la relación de agujeros.
Cómo seleccionar la referencia principal?
Normalmente se toma el centro del aro grande como referencia principal y se vinculan la orejeta lateral y el puente a ese sistema.
Qué debe incluir la inspección de primera pieza?
Agujero grande, agujeros del aro, agujero lateral, patrón lateral, distancia entre centros, espesor del puente, planitud, chaflanes y estado de agujeros.
OEMach puede fabricar prototipos y lotes pequeños?
Sí. OEMach apoya conectores robóticos AL6061-T6 con mecanizado CNC, inspección de relación y embalaje protector.
