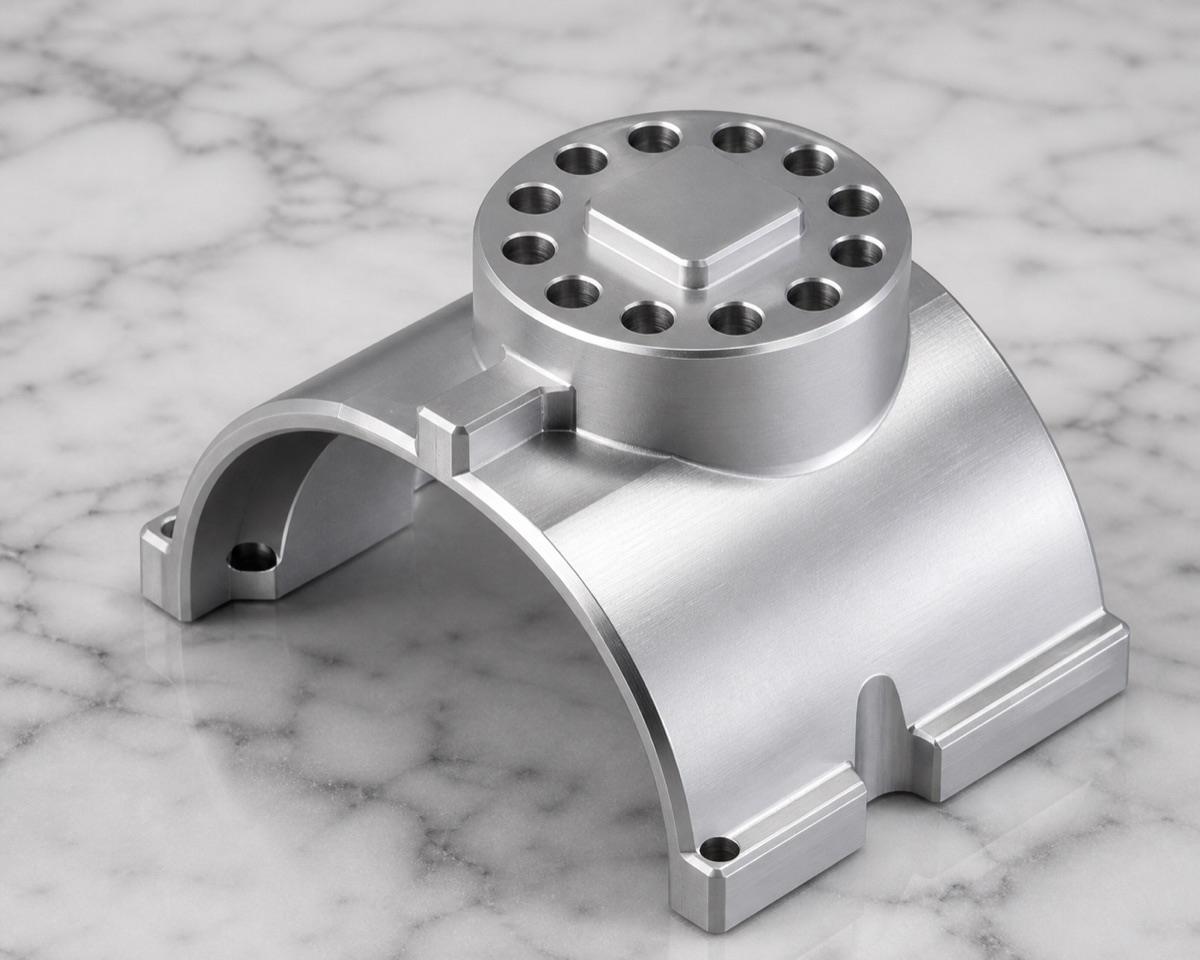

Dieser Rundboss-Befestigungsflansch verbindet kreisförmiges Lochbild, erhöhten Boss und gekrümmtes Gehäuse in einem Roboterarm-Gelenkteil. Er ist ein typisches Mehrseiten-Stützteil: Der obere Boss darf nicht unabhängig von der unteren gekrümmten Schale kontrolliert werden.
OEMach bewertete oberen Boss, gekrümmtes Gehäuse und seitliche Montageohren als eine Montagebeziehung. Das Boss-Lochbild bestimmt die Verschraubung, die gekrümmte Schale bestimmt den Kontakt, und die Montageohren bestimmen die finale Einbaulage.
Projektüberblick
| Punkt | Projektdetail |
|---|---|
| Anwendung | Roboterarm-Befestigungsflansch / gekrümmter Halter im Gelenkbereich |
| Material und Oberfläche | 6061-T6 Aluminiumlegierung, naturbelassen bearbeitete Aluminiumoberfläche |
| Merkmale | Oberer Rundboss, dichtes kreisförmiges Lochbild, gekrümmtes Gehäuse, Montageohren, Stufenbrücken und untere Öffnung |
| Prozessfokus | Bossbezug, stabile Werkzeugbahn am gekrümmten Gehäuse, Ohrbohrungspositionen, Mehrseiten-Aufspannung und Gratkontrolle |
| Prüffokus | Obere Zentralbohrung, Boss-Stirnfläche, Kreislochbild, gekrümmtes Profil, Ohrbohrungen, Stufenbrücke, untere Öffnung und Werkzeugspuren |
| Lieferfokus | Gekrümmtes Gehäuse, Boss-Bohrungen und Montageohren mit Formschaum schützen |
Gekrümmte Fläche und Lochbild zusammen kontrollieren
Der obere Rundboss muss eine stabile Beziehung zwischen Stirnfläche, Zentralbohrung und umlaufender Lochreihe halten. Das gekrümmte Gehäuse reagiert empfindlich auf Werkzeugspuren, lokale Dünnwandvibration und großflächigen Materialabtrag.
Da diese Merkmale in unterschiedlichen Höhen und Richtungen liegen, kann ein ungeplanter Prozess Bezugswechsel-Fehler erzeugen. Werden Ohrbohrungen zu früh fertiggestellt, kann spätere Freisetzung der Kurve die Beziehung verschieben; wird die Kurve zu früh fertiggestellt, kann spätere Spannung die Sichtfläche beschädigen.
Die technische Frage ist nicht, ob Boss, Schale und Ohren einzeln bearbeitet werden können. Entscheidend ist, ob sie um dieselbe Montagelogik ausgerichtet bleiben.
Spann- und Bearbeitungsplan von OEMach
OEMach definierte zuerst die räumliche Beziehung zwischen unterem gekrümmtem Gehäuse und oberem Boss und plante danach die Spannunterstützung. Beim Schruppen wurde Material schichtweise entfernt, ohne schwere Einzelschnitte in der gekrümmten Zone.
Am Boss und Lochbild blieb Finish-Aufmaß. Bei der Endbearbeitung wurden oberes Lochbild, Zentralbohrung und kritische Montageohren soweit möglich unter stabilem Bezug fertiggestellt.
Die gekrümmte Fläche erhielt ruhige Werkzeugbahnen zur Reduzierung von Übergangsspuren. Bohrungsfasen, Reinigung und Sichtprüfung bildeten ein letztes Prozessfenster vor der Lieferung.
Prüfprioritäten

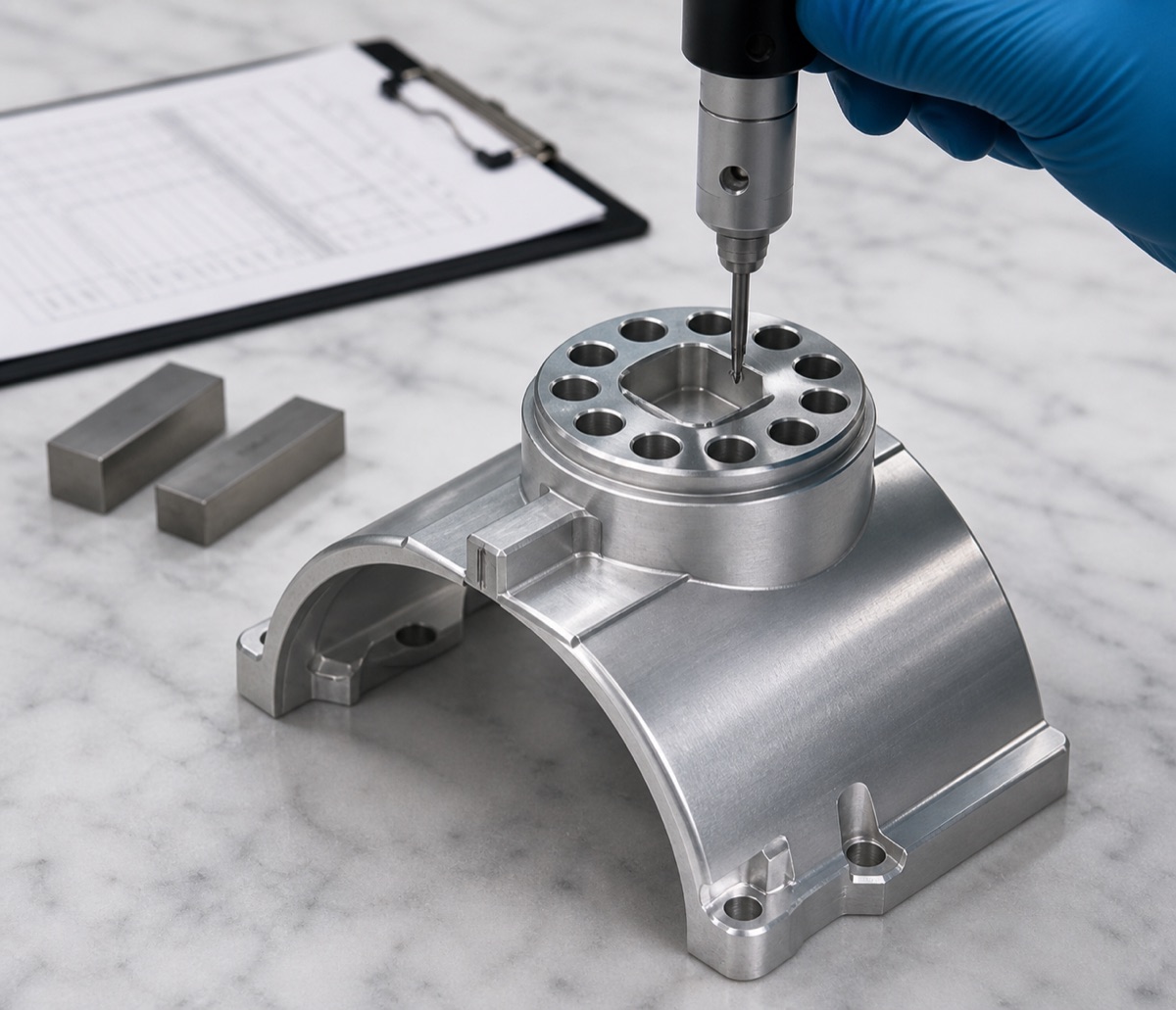

Die Erstteilprüfung sollte obere Zentralbohrung, Boss-Stirnfläche, kreisförmiges Lochbild, gekrümmtes Oberflächenprofil, Montageohr-Bohrungen, Stufenbrücken, untere Öffnung und Werkzeugspuren umfassen.
Bei diesem Teiletyp ist die Relativposition zwischen oberem Boss und gekrümmtem Gehäuse die Kernprüfung. Plant der Kunde eine Montageverifikation, sollten Daten zu Schlüssel-Lochbildern und Kurvenposition priorisiert werden.
In Kleinserien verfolgt OEMach Kurvenmarken, Bohrungsgrate und Verschleiß an Spannauflagen, weil diese Prozessdetails abdriften können, bevor ein offensichtlicher Maßfehler entsteht.
Lieferzeit und Lieferung
Für einen 6061-T6 Rundboss-Befestigungsflansch dieser Art wird ein Prototyp meist mit 7 bis 10 Arbeitstagen bewertet. Kleinserien lassen sich je nach Kurvenkomplexität, Mehrseitenbearbeitung und Prüfumfang oft mit 10 bis 15 Arbeitstagen planen.

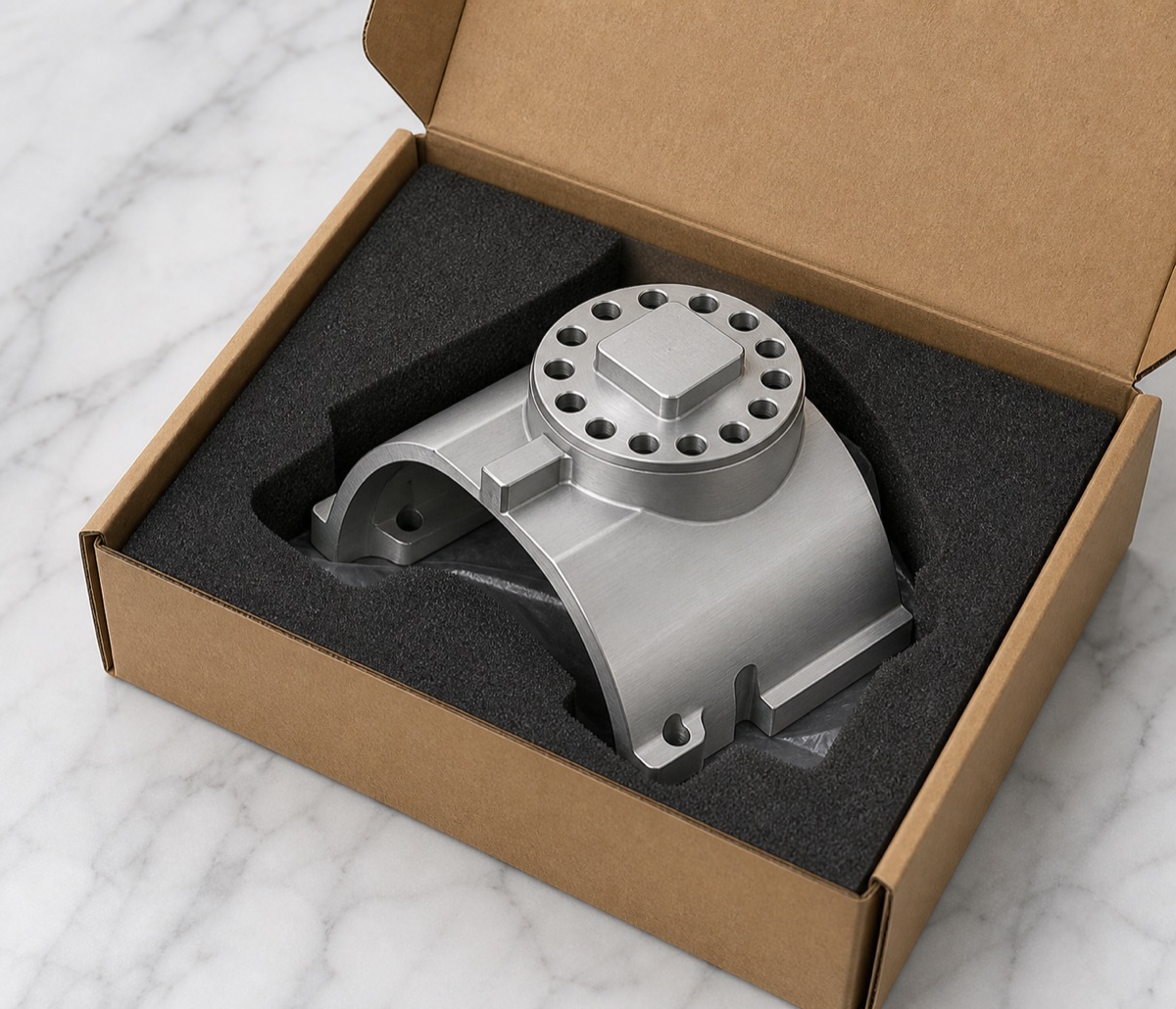

Die Verpackung nutzt Formschaum, um das gekrümmte Gehäuse zu stützen und die Bohrungsmündungen am Boss sowie die seitlichen Montageohren zu schützen. So kann der Kunde direkt in Wareneingangsprüfung und Montagebestätigung gehen.
Erkenntnis aus dem Fall
Ein Rundboss-Befestigungsflansch sollte als koordinierte Montagekomponente geführt werden. Wenn gekrümmte Flächen, Lochbilder und lokale Dünnwandbereiche zusammen auftreten, ist frühe Spann- und Prüfplanung wirkungsvoller als späte Nacharbeit.
FAQ
Was ist an einem Rundboss-Befestigungsflansch schwierig?
Rundboss, gekrümmtes Gehäuse und Montageohren liegen in verschiedenen Höhen und Richtungen, daher sind Bezugswechsel und Spannung entscheidend.
Warum Boss und gekrümmtes Gehäuse zusammen prüfen?
Das Boss-Lochbild steuert die Verschraubung, die gekrümmte Schale den Kontakt. Ihre Relativposition beeinflusst die spätere Gelenkmontage.
Was verursacht Werkzeugspuren an gekrümmten Aluminiumgehäusen?
Großflächiger Materialabtrag, lokale Dünnwandvibration und unstabile Werkzeugbahnübergänge können sichtbare Spuren erzeugen.
Was gehört in die Erstteilprüfung?
Zentralbohrung, Boss-Stirnfläche, Kreislochbild, gekrümmtes Profil, Ohrbohrungen, Stufenbrücke, untere Öffnung und Werkzeugspuren.
Kann OEMach Mehrseiten-Roboterhalter bearbeiten?
Ja. OEMach unterstützt 6061-T6 Roboterhalter mit gekrümmten Flächen, Lochbildern, Mehrseitenaufspannung, Prüfung und Schutzlieferung.
