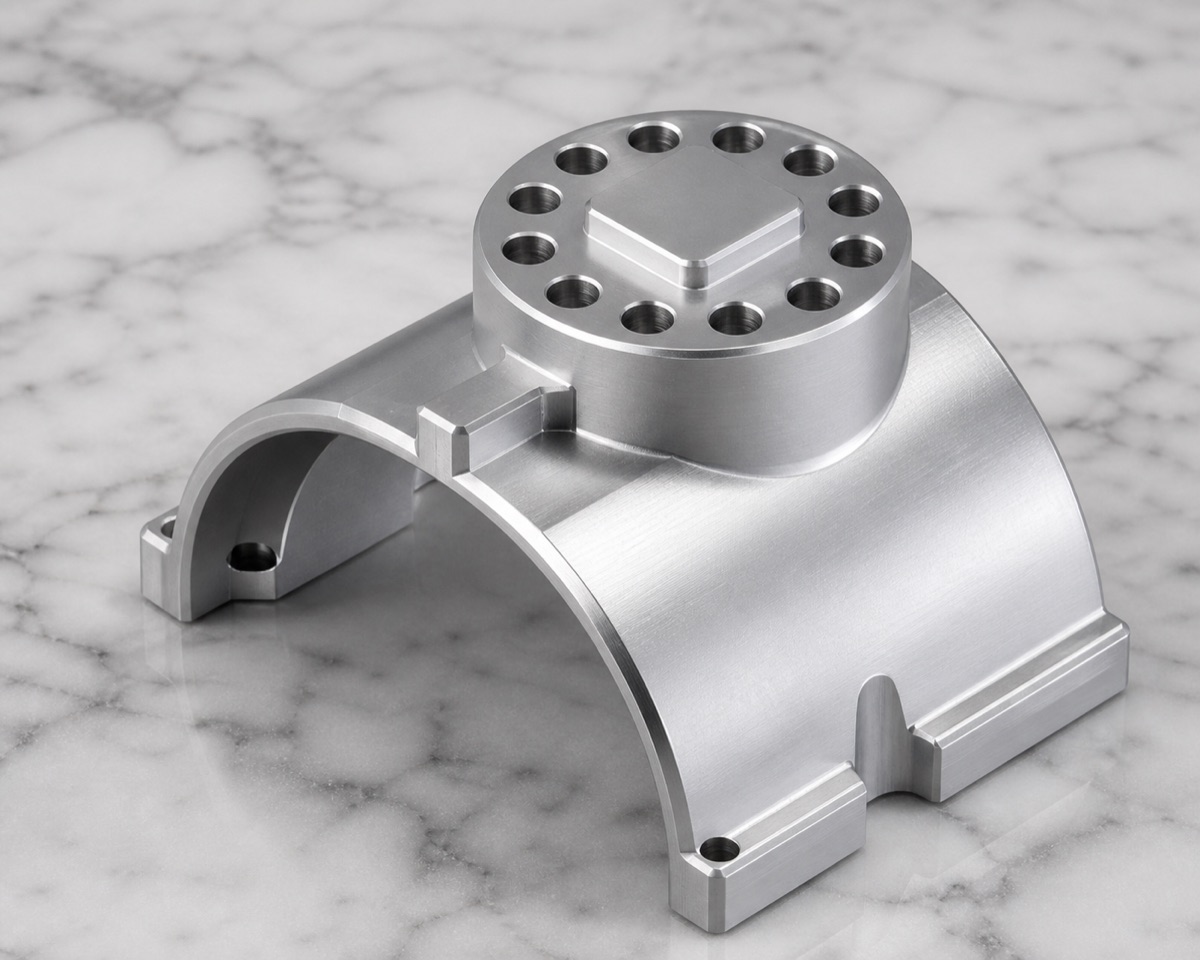

Esta brida fija con resalte circular combina patrón circular de agujeros, resalte superior y carcasa curva en un componente de articulación de brazo robótico. Es una pieza de soporte multicaras: el resalte superior no puede controlarse separado de la carcasa curva inferior.
OEMach revisó resalte superior, carcasa curva y orejetas laterales como una misma relación de montaje. El patrón del resalte controla el bloqueo, la carcasa curva controla el contacto y las orejetas controlan la postura final instalada.
Resumen del proyecto
| Elemento | Detalle del proyecto |
|---|---|
| Aplicación | Brida fija de brazo robótico / soporte curvo en zona de articulación |
| Material y acabado | Aleación de aluminio 6061-T6, acabado mecanizado natural |
| Rasgos clave | Resalte circular superior, patrón circular denso, carcasa curva, orejetas, puentes escalonados y abertura inferior |
| Foco de proceso | Referencia del resalte, estabilidad de herramienta en curva, agujeros de orejetas, preparación multicaras y control de rebabas |
| Foco de inspección | Agujero central, cara del resalte, patrón circular, perfil curvo, orejetas, puente escalonado, abertura inferior y marcas de herramienta |
| Foco de entrega | Proteger carcasa curva, agujeros del resalte y orejetas con espuma conformada |
La curva y el patrón de agujeros deben controlarse juntos
El resalte circular superior debe mantener estable la relación entre cara, agujero central y matriz de agujeros. La carcasa curva es sensible a marcas de herramienta, vibración de zonas delgadas y retirada de material en gran superficie.
Como estas características están a diferentes alturas y direcciones, un proceso mal planificado puede introducir error de cambio de referencia. Si los agujeros de orejetas se terminan demasiado pronto, la liberación posterior de la curva puede desplazar la relación; si la curva se acaba demasiado pronto, el amarre posterior puede dañar la superficie visible.
La pregunta de ingeniería no es si se puede mecanizar cada zona, sino si resalte, carcasa y orejetas permanecen alineados bajo una misma lógica de montaje.
Plan de amarre y mecanizado OEMach
OEMach definió primero la relación espacial entre carcasa curva inferior y resalte superior, y después diseñó el apoyo de amarre alrededor de esa relación. El desbaste retiró material por capas, evitando cortes pesados de una sola pasada en la zona curva.
Se conservó sobrematerial de acabado en el resalte y el patrón de agujeros. En el mecanizado final, la matriz superior, el agujero central y las orejetas críticas se completaron bajo referencia estable siempre que fue posible.
La superficie curva usó trayectorias suaves para reducir marcas de transición. Chaflanado de agujeros, limpieza y revisión visual se completaron como una puerta final antes de la entrega.
Prioridades de inspección

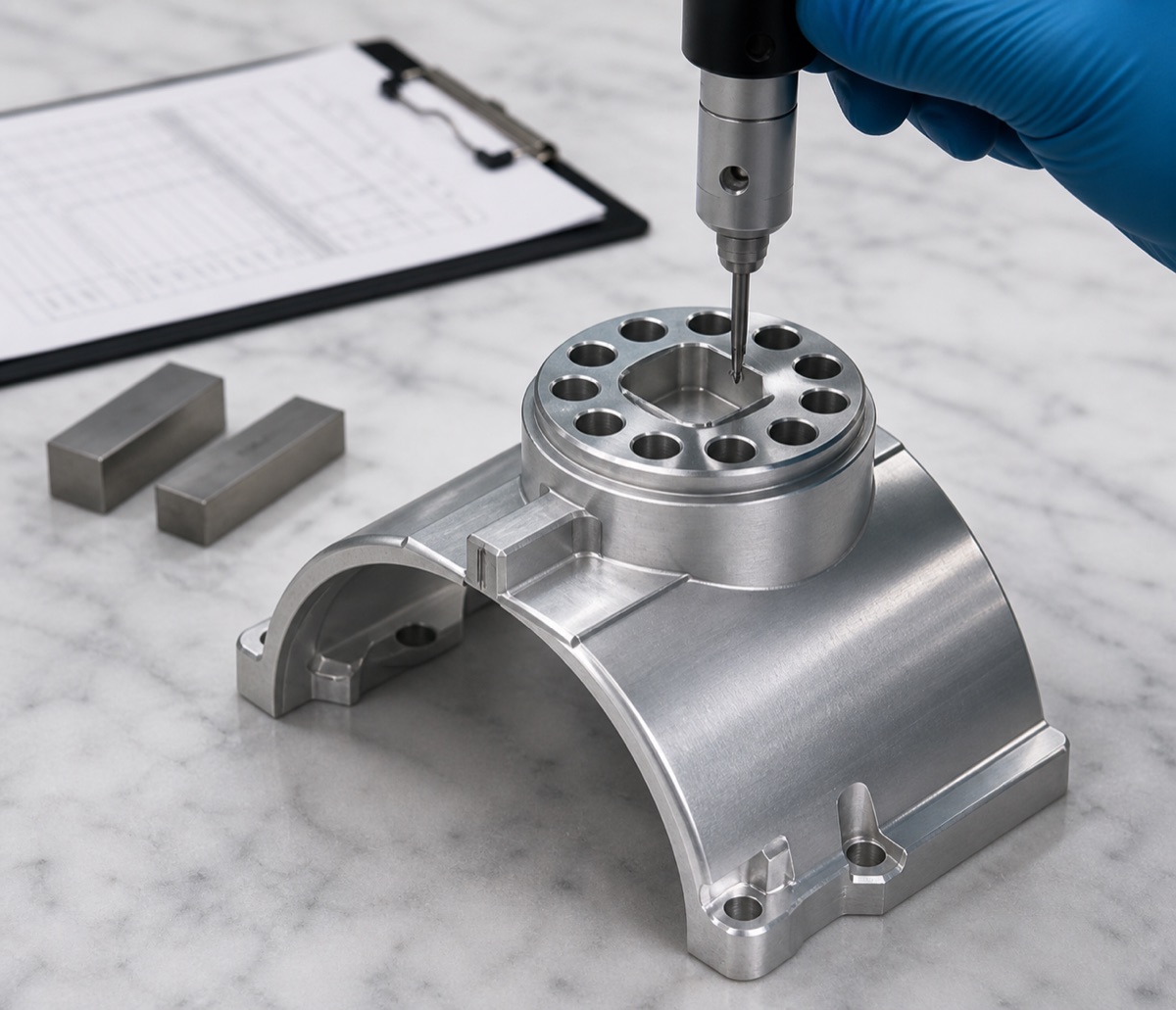

La primera pieza debe cubrir agujero central superior, cara del resalte, patrón circular, perfil de superficie curva, posiciones de orejetas, puentes escalonados, abertura inferior y marcas de herramienta.
En este tipo de pieza, la posición relativa entre resalte superior y carcasa curva es el control principal. Si el cliente planea verificación de montaje, conviene priorizar datos de agujeros clave y posición de la curva.
En lote pequeño, OEMach controla marcas de curva, rebabas de agujeros y desgaste del apoyo, porque estos detalles pueden derivar antes de que aparezca un fallo dimensional evidente.
Plazo y entrega
Para una brida fija 6061-T6 con resalte circular como esta, el prototipo suele evaluarse en 7 a 10 días laborables. Los lotes pequeños pueden planificarse en 10 a 15 días laborables según complejidad de curva, mecanizado multicaras e inspección.

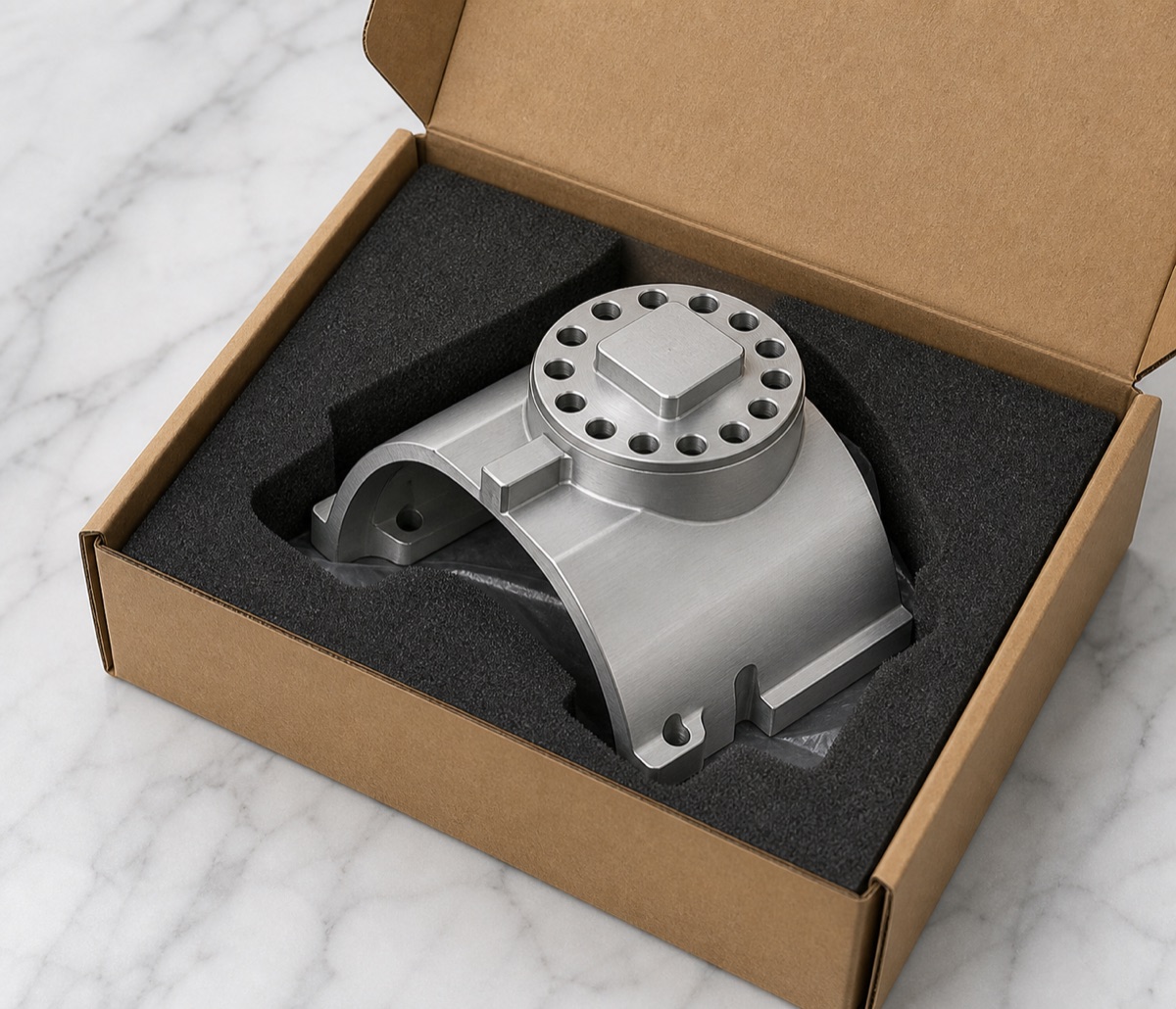

El embalaje usa espuma conformada para apoyar la carcasa curva y proteger bocas de agujeros del resalte y orejetas laterales. Así el cliente puede pasar directamente a inspección de entrada y confirmación de montaje.
Conclusión del caso
Una brida fija con resalte circular debe gestionarse como pieza de montaje coordinada. Cuando curvas, patrones de agujeros y paredes locales delgadas aparecen juntos, planificar amarre e inspección al inicio es más eficaz que retrabajar al final.
FAQ
Qué hace difícil una brida con resalte circular?
El resalte, la carcasa curva y las orejetas están a diferentes alturas y direcciones, por lo que la referencia y el amarre son críticos.
Por qué revisar juntos el resalte y la carcasa curva?
El patrón del resalte controla el bloqueo y la carcasa curva controla el contacto; su posición relativa afecta la articulación final.
Qué causa marcas en carcasas curvas de aluminio?
La retirada de material en gran superficie, vibración de pared local delgada y transiciones inestables de herramienta pueden crear marcas visibles.
Qué debe incluir la primera inspección?
Agujero central, cara del resalte, patrón circular, perfil curvo, orejetas, puente escalonado, abertura inferior y marcas de herramienta.
OEMach puede mecanizar soportes robóticos multicaras?
Sí. OEMach apoya soportes 6061-T6 con superficies curvas, patrones de agujeros, preparaciones multicaras, inspección y entrega protegida.
