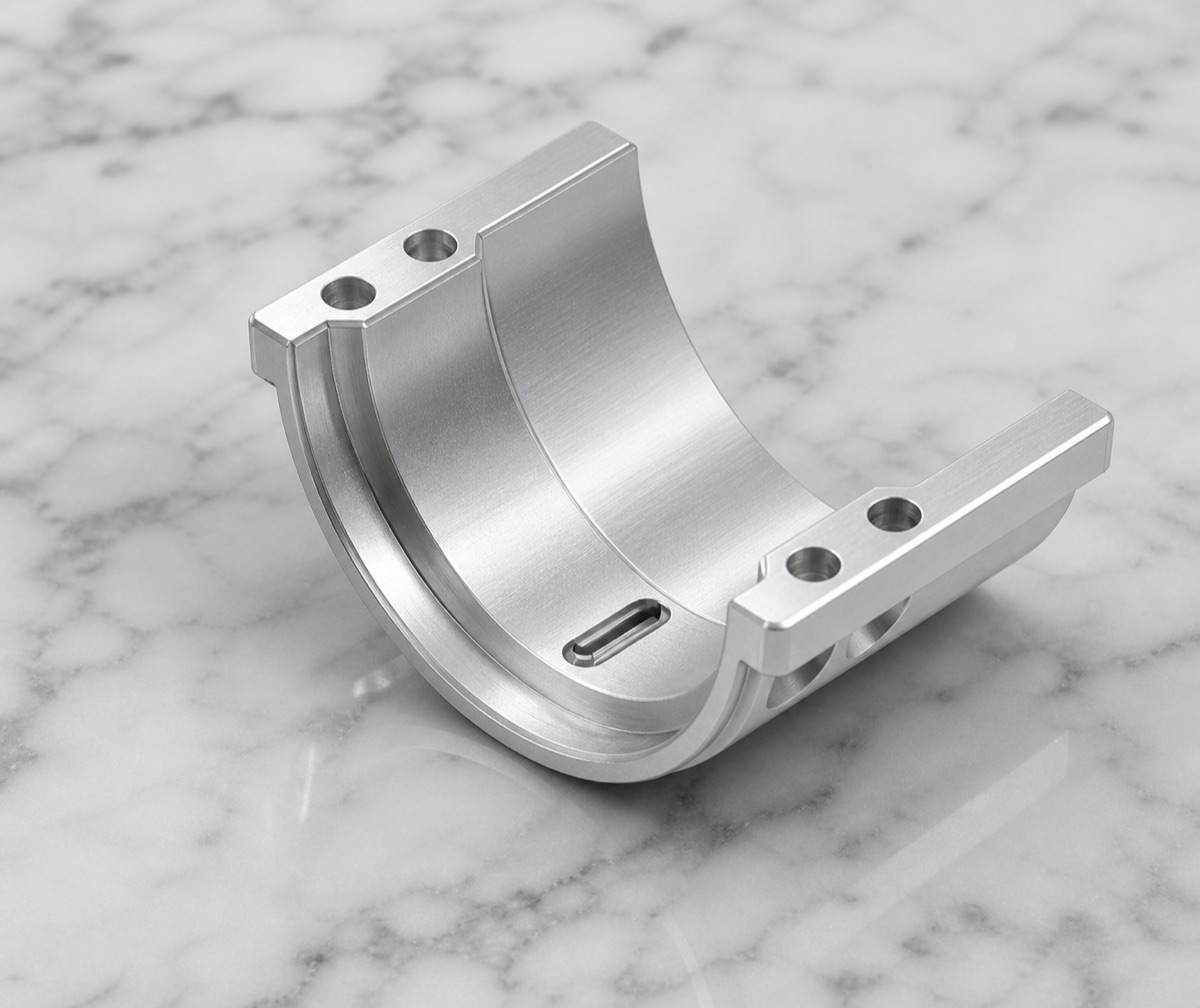

Ein Halbring-Befestigungsflansch ist ein offenes Stützteil im Bereich von Roboterarmgelenken. Anders als ein geschlossener Ring besitzt er keine gleichmäßige Steifigkeit: Innenbogen, zwei seitliche Montageohren und untere Nut beeinflussen das Verhalten bei Bearbeitung und Montage.
OEMach bewertete das Teil eher als sattelartigen Träger und nicht als einfachen Halter. Die Montagequalität wird meist von zwei Beziehungen gleichzeitig bestimmt: dem Kontakt des Innenbogens zur zylindrischen Gegenkomponente und der Genauigkeit der Ohrbohrungen.
Projektüberblick
| Punkt | Projektdetail |
|---|---|
| Anwendung | Roboterarm-Halbringstütze / Befestigungsflansch für Halten oder Positionieren im Gelenkbereich |
| Material und Oberfläche | 6061-T6 Aluminiumlegierung, naturbelassen bearbeitete Aluminiumoberfläche |
| Merkmale | Halbring-Innenbogen, seitliche Montageohren, Ohrbohrungen, untere Nut und lokale Stufen |
| Prozessfokus | Verzug offener Struktur, Innenbogen-Finish, Ohrbohrungsposition, Nut-Reihenfolge und funktionales Entgraten |
| Prüffokus | Innenbogenprofil, Montageohr-Bohrungspositionen, Nutmaß, Stirnflächenebenheit, Symmetrie, Fasen und Kratzer |
| Lieferfokus | Schaumauflage um offenen Bogen und Ohren, damit das Teil direkt in die Probemontage gehen kann |
Die offene Form ist die Herausforderung
Die offene Halbring-Geometrie kann nach dem Schruppen Spannungen asymmetrisch freisetzen. Wird der Innenbogen zu früh fertig bearbeitet und später großflächig Material entfernt, können die Montageohren geringfügig wandern und die Lochpositionsbeziehung verändern.
Auch untere Nut, Seitenstufen und Bohrungsgrate dürfen nicht vernachlässigt werden. Bleiben am Innenbogen Schwingungs- oder Werkzeugübergangsspuren, kann der Kunde beim Einbau einer zylindrischen Komponente instabilen Kontakt bemerken.
Darum ist die Bearbeitungsfolge genauso wichtig wie die Schnittgenauigkeit. Die Bezugskette muss Innenbogen, Ohrbohrungen und Öffnungsmaß gemeinsam schützen.
Prozesskontrolle von OEMach
OEMach plante zuerst äußere Unterstützung und Spannkraft, damit beide Montageohren während der Bearbeitung stabil blieben. Beim Schruppen blieb Aufmaß am Innenbogen, und das Endfinish erfolgte, nachdem die offene Struktur den größten Teil der Spannung freigesetzt hatte.
Die Bohrungsbearbeitung blieb möglichst konsistent zum Innenbogenbezug. Die untere Nut wurde nach Stabilisierung der Struktur ausgeführt, um das Risiko einer Veränderung der Ohrgeometrie zu senken.
Die Fasen folgten der Funktionskante: Grate sauber entfernen, ohne die Flächen zu stark zu verrunden, die noch tragen oder positionieren müssen.
Prüfung und Kleinserienkontrolle

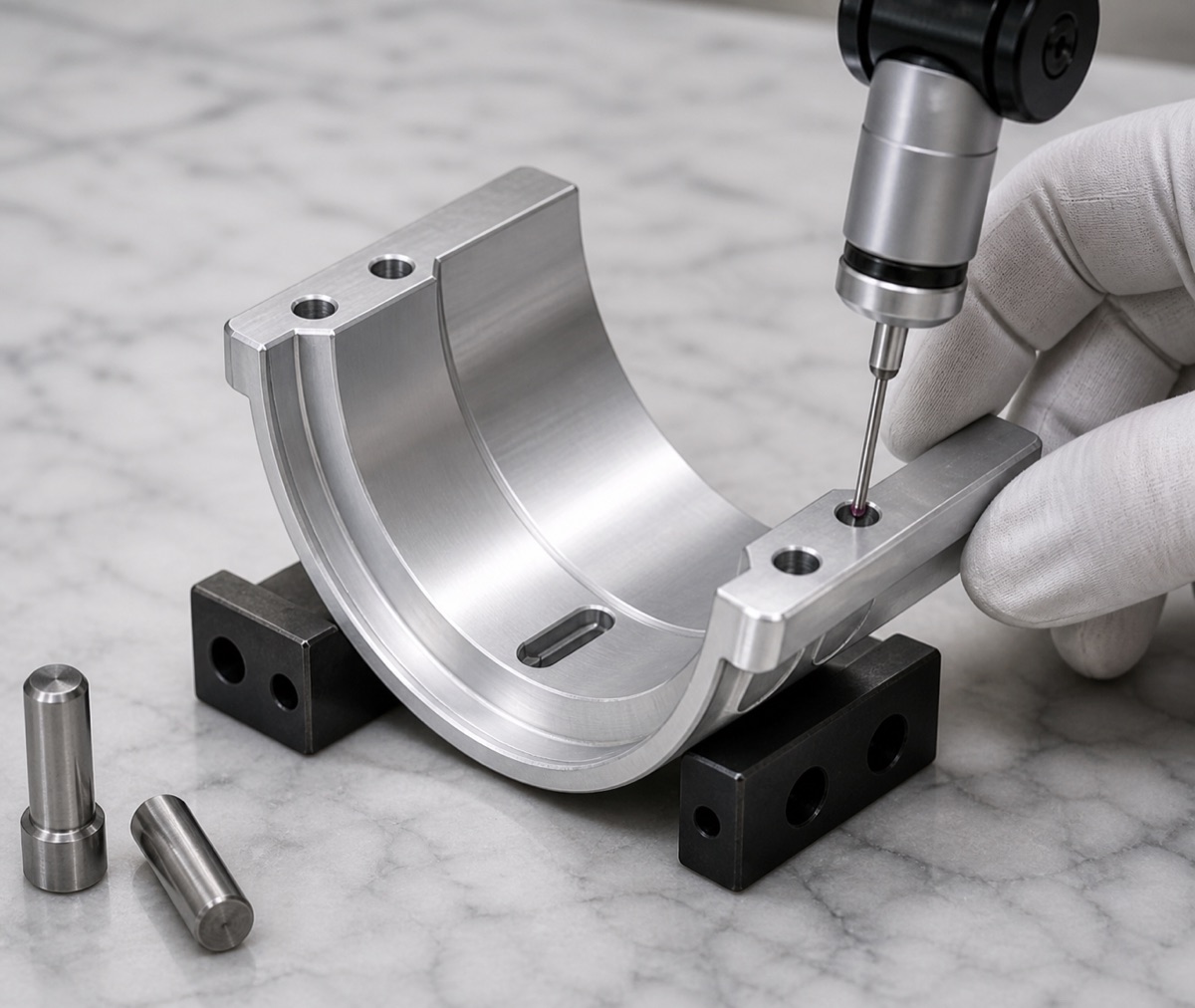

Die Erstteilprüfung sollte Innenbogenkontur, Bohrungspositionen an beiden Montageohren, Nutmaße, Stirnflächenebene, Gesamtsymmetrie, Bohrungsfasen und sichtbare Kratzer umfassen.
Bei Halbringteilen ist die Beziehung zwischen Bogen und Ohrbohrungen wichtiger als ein einzelnes Außenmaß. In Kleinserien verfolgt OEMach Öffnungsmaßdrift und Spannwiederholbarkeit und erhöht bei kritischem Passgefühl die Stichprobe am Innenbogenprofil.
Vor dem Versand werden Restspäne und Oberflächenstöße erneut geprüft, damit der Kunde ohne zusätzliche Reinigung oder Korrektur in die Probemontage gehen kann.
Lieferzeit und Verpackung
Für einen 6061-T6 Halbring-Befestigungsflansch dieser Art wird ein Prototyp meist mit 6 bis 9 Arbeitstagen bewertet. Kleinserien lassen sich je nach Prüfanforderung und Innenbogenprofilkontrolle oft mit 9 bis 14 Arbeitstagen planen.

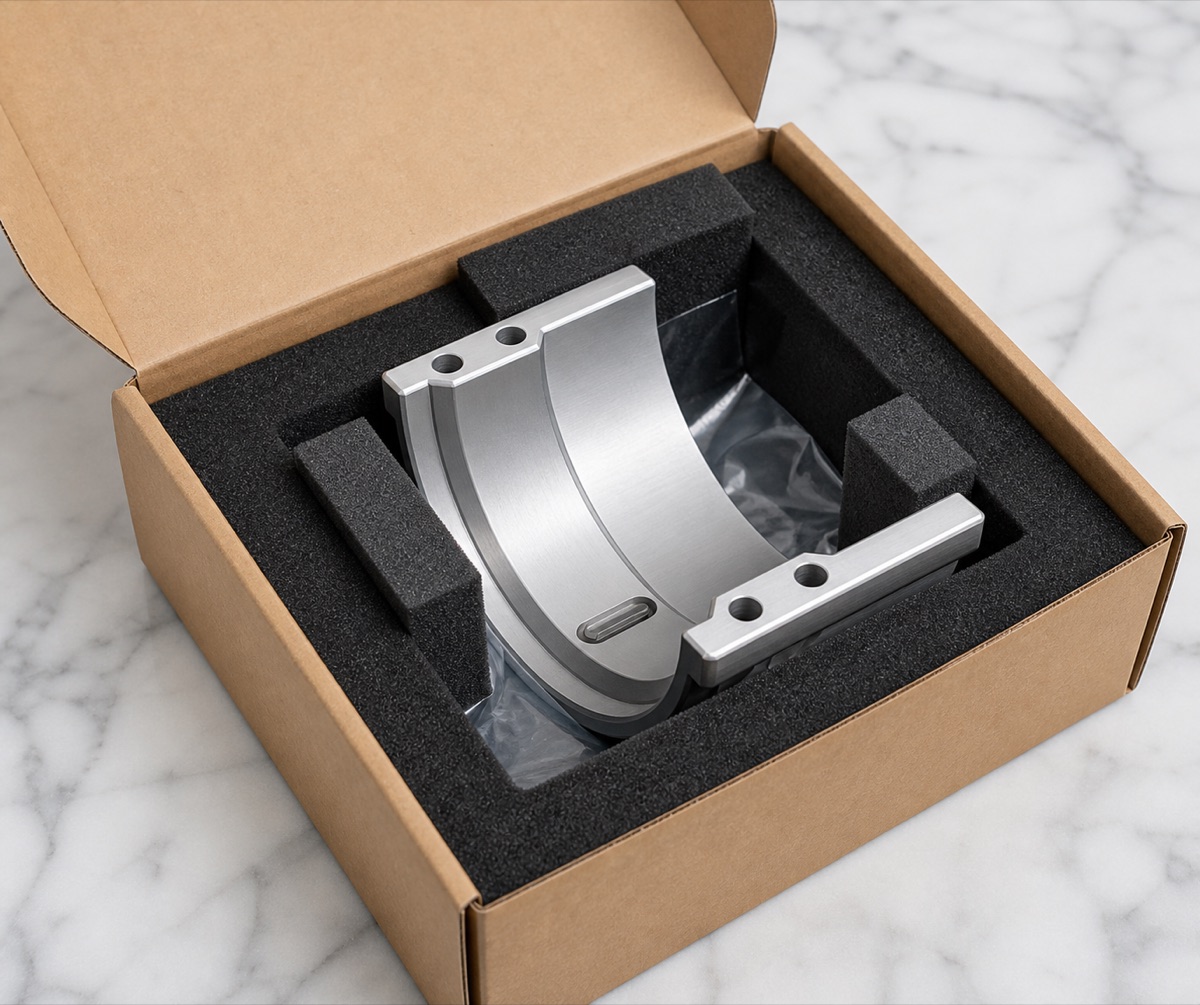

Die Verpackung ist Teil des Verzugskontrollplans. OEMach stützt Innenbogen und Montageohren mit Schaum, damit die offene Komponente beim Transport nicht zusammengedrückt wird.
Erkenntnis aus dem Fall
Die Schwierigkeit eines Halbring-Befestigungsflansches entsteht aus der ungleichmäßigen Steifigkeit der offenen Struktur. Spannung, Innenbogen-Finish, Ohrbohrungsprüfung und Verpackungsauflage sollten als ein Ablauf kontrolliert werden.
FAQ
Warum ist ein Halbring-Flansch schwieriger als ein Vollring?
Die offene Form hat ungleichmäßige Steifigkeit und kann Spannung asymmetrisch freisetzen, sodass Innenbogen und Montageohren wandern können.
Welche Merkmale bestimmen die Montagequalität?
Innenbogen-Auflage und Montageohr-Bohrungspositionen bestimmen Passung, Verschraubung und Kontaktstabilität gemeinsam.
Wie sollte der Innenbogen bearbeitet werden?
Beim Schruppen Aufmaß lassen, die Struktur stabilisieren und den Innenbogen unter kontrollierter Unterstützung fertig bearbeiten.
Was gehört in die Erstteilprüfung?
Innenbogenprofil, Ohrbohrungspositionen, Nutmaß, Ebenheit, Symmetrie, Fasen und sichtbare Kratzer sollten geprüft werden.
Kann OEMach Kleinserien solcher Halbring-Flansche liefern?
Ja. OEMach unterstützt Prototypen und Kleinserien von 6061-T6 Roboterflanschen mit CNC-Bearbeitung, Prüfung und Schutzverpackung.
