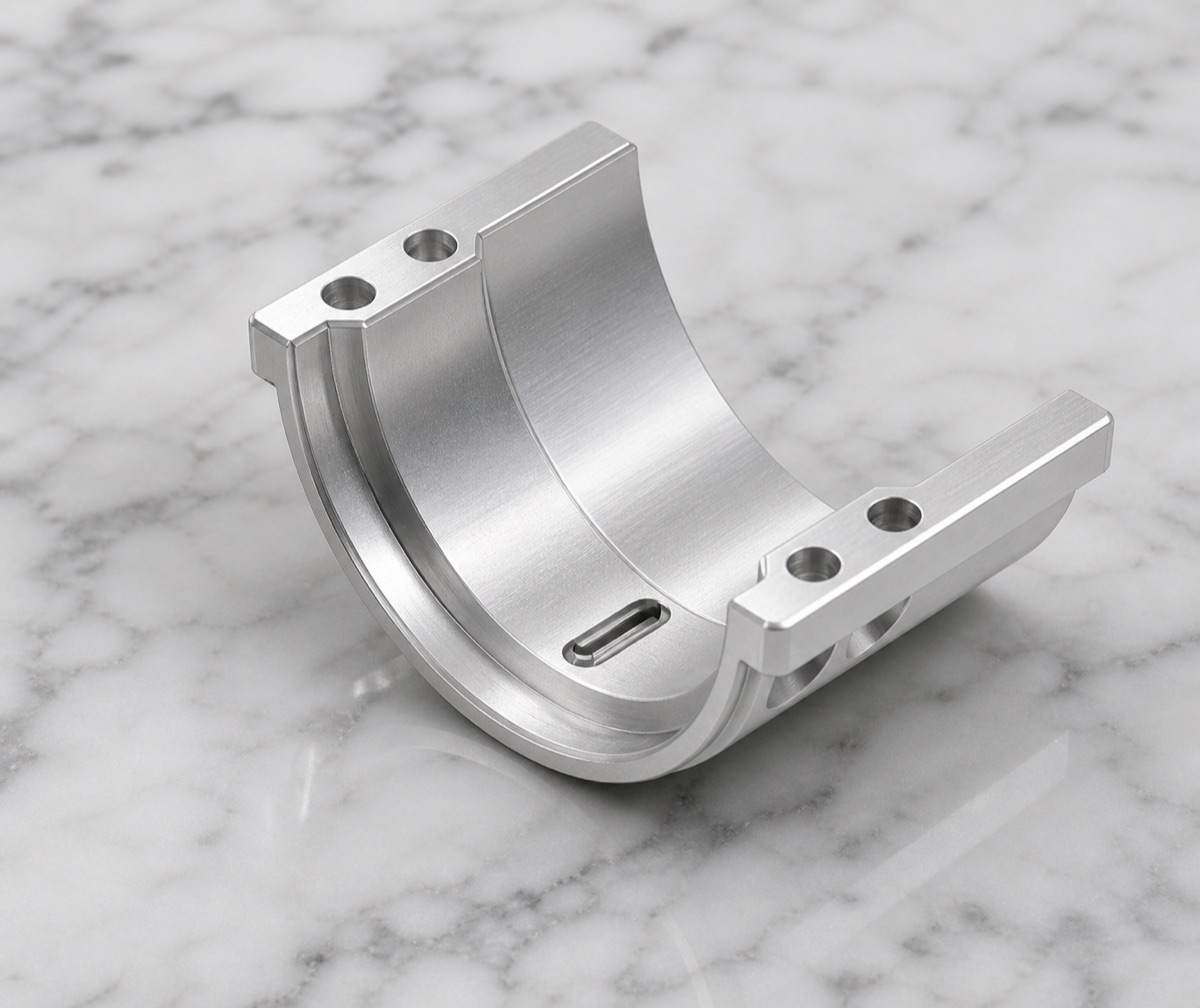

Una brida fija semicircular es un componente de soporte abierto usado alrededor de articulaciones de brazos robóticos. A diferencia de un aro completo, su rigidez no es uniforme: la superficie interior, las dos orejetas laterales y la ranura inferior influyen en el comportamiento durante mecanizado y montaje.
OEMach revisó esta pieza como un soporte tipo cuna, no como un simple soporte fresado. La calidad de montaje suele depender de dos relaciones simultáneas: el contacto de la superficie interior con la pieza cilíndrica y la precisión de los agujeros de las orejetas.
Resumen del proyecto
| Elemento | Detalle del proyecto |
|---|---|
| Aplicación | Soporte semicircular / brida fija para sujeción o posicionamiento en zona de articulación robótica |
| Material y acabado | Aleación de aluminio 6061-T6, acabado mecanizado natural |
| Rasgos clave | Superficie interior semicircular, orejetas laterales, agujeros de orejeta, ranura inferior y escalones locales |
| Foco de proceso | Deformación de estructura abierta, acabado del arco interior, posición de orejetas, momento de ranurado y desbarbado funcional |
| Foco de inspección | Perfil interior, posiciones de agujeros, tamaño de ranura, planitud de cara, simetría, chaflanes y rayas |
| Foco de entrega | Soporte de espuma alrededor del arco abierto y orejetas para entrar directamente en montaje de prueba |
El reto está en la forma abierta
La geometría semicircular abierta puede liberar tensiones de forma asimétrica después del desbaste. Si se termina el arco interior demasiado pronto y luego se retira más material, las dos orejetas pueden desplazarse ligeramente y cambiar la relación de agujeros.
La ranura inferior, los escalones laterales y las rebabas de agujeros tampoco deben ignorarse. Si la superficie interior conserva vibraciones o marcas de transición de herramienta, el cliente puede notar contacto inestable al montar una pieza cilíndrica.
Por eso la secuencia de mecanizado importa tanto como la precisión de corte. La cadena de referencias debe proteger arco interior, agujeros de orejetas y abertura al mismo tiempo.
Control de proceso OEMach
OEMach planificó primero el apoyo exterior y la fuerza de amarre para mantener estables ambas orejetas durante el mecanizado. El desbaste dejó sobrematerial en el arco interior, y el acabado final se hizo después de que la estructura abierta liberara la mayor parte de la tensión.
El mecanizado de agujeros se mantuvo lo más coherente posible con la referencia del arco interior. La ranura inferior se programó cuando la estructura ya estaba estable, reduciendo el riesgo de modificar la geometría de las orejetas.
El chaflán siguió el límite funcional: retirar rebabas con limpieza, pero sin redondear en exceso las superficies que todavía deben apoyar o localizar el conjunto.
Inspección y revisión de lote

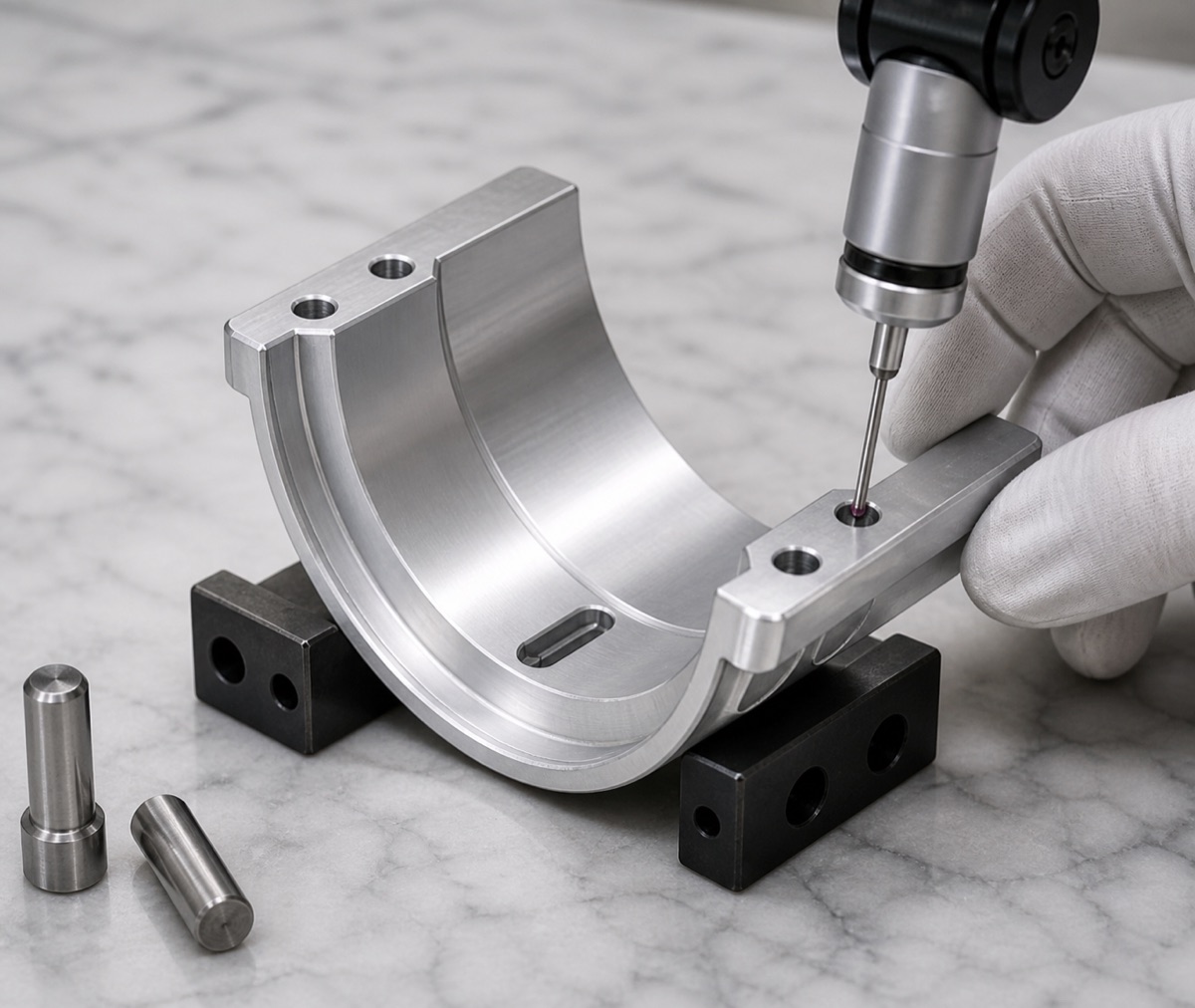

La primera pieza debe incluir perfil del arco interior, posiciones de agujeros en ambas orejetas, dimensiones de ranura, plano de cara, simetría general, chaflanes y rayas visibles.
En piezas semicirculares, la relación entre arco y agujeros es más importante que cualquier dimensión exterior aislada. En lote pequeño, OEMach sigue la variación de abertura y repetibilidad de amarre, y aumenta el muestreo del perfil interior cuando la sensación de ajuste es crítica.
Antes del envío se revisan virutas residuales y golpes de superficie para que el cliente pueda pasar al montaje de prueba sin limpieza o corrección adicional.
Plazo y embalaje
Para una brida fija semicircular 6061-T6 como esta, el prototipo suele evaluarse en 6 a 9 días laborables. Los lotes pequeños pueden planificarse en 9 a 14 días laborables según el alcance de inspección y si se requiere control completo del perfil interior.

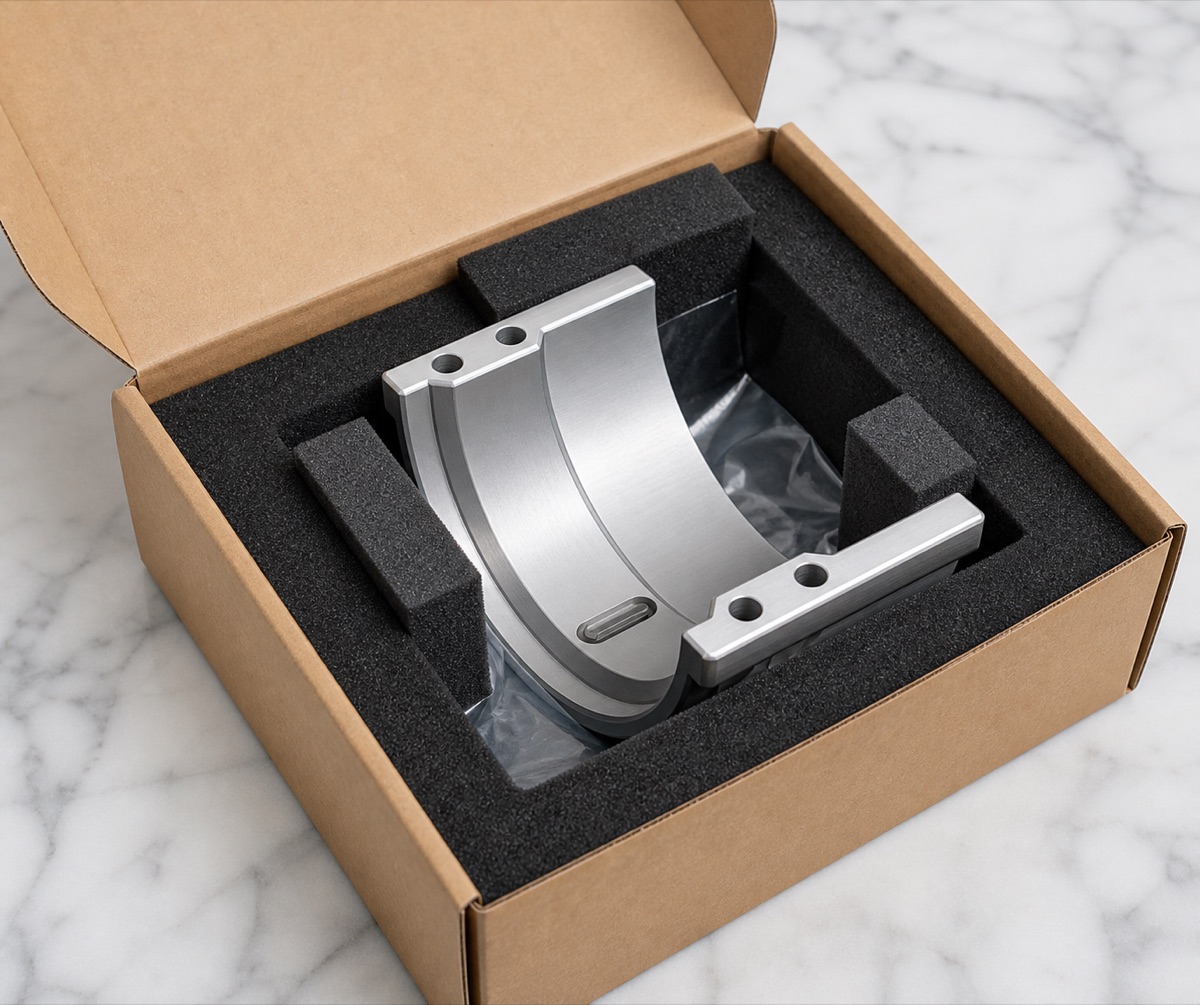

El embalaje forma parte del plan de control de deformación. OEMach apoya el arco interior y las orejetas con espuma para que la pieza abierta no sea comprimida durante el transporte.
Conclusión del caso
La dificultad de una brida fija semicircular viene de la rigidez desigual de la estructura abierta. Amarre, acabado del arco, verificación de agujeros y soporte de embalaje deben controlarse como un solo flujo.
FAQ
Por qué una brida semicircular es más difícil que un aro completo?
La forma abierta tiene rigidez desigual y puede liberar tensión de forma asimétrica, por lo que arco interior y orejetas pueden moverse si la secuencia no se controla.
Qué rasgos deciden la calidad de montaje?
La superficie interior de apoyo y las posiciones de agujeros de las orejetas deciden conjuntamente ajuste, fijación y estabilidad de contacto.
Cómo debe mecanizarse el arco interior?
Dejar sobrematerial en desbaste, estabilizar la estructura y terminar el arco con apoyo controlado para reducir vibración y marcas de herramienta.
Qué debe incluir la inspección de primera pieza?
Perfil interior, posiciones de orejetas, tamaño de ranura, planitud, simetría, chaflanes y rayas visibles.
OEMach puede fabricar lotes pequeños de bridas semicirculares?
Sí. OEMach apoya prototipos y lotes pequeños de bridas 6061-T6 para robots con mecanizado CNC, inspección y embalaje protector.
