Eine Gelenk-Distanzscheibe wird in einer Roboterbaugruppe leicht übersehen, weil sie klein und optisch einfach ist. In der Praxis beeinflussen Innendurchmesser, Außendurchmesser, Stirnflächen und Stufennut jedoch Montageabstand, axiale Lage und Kontakt zwischen rotierenden Komponenten.

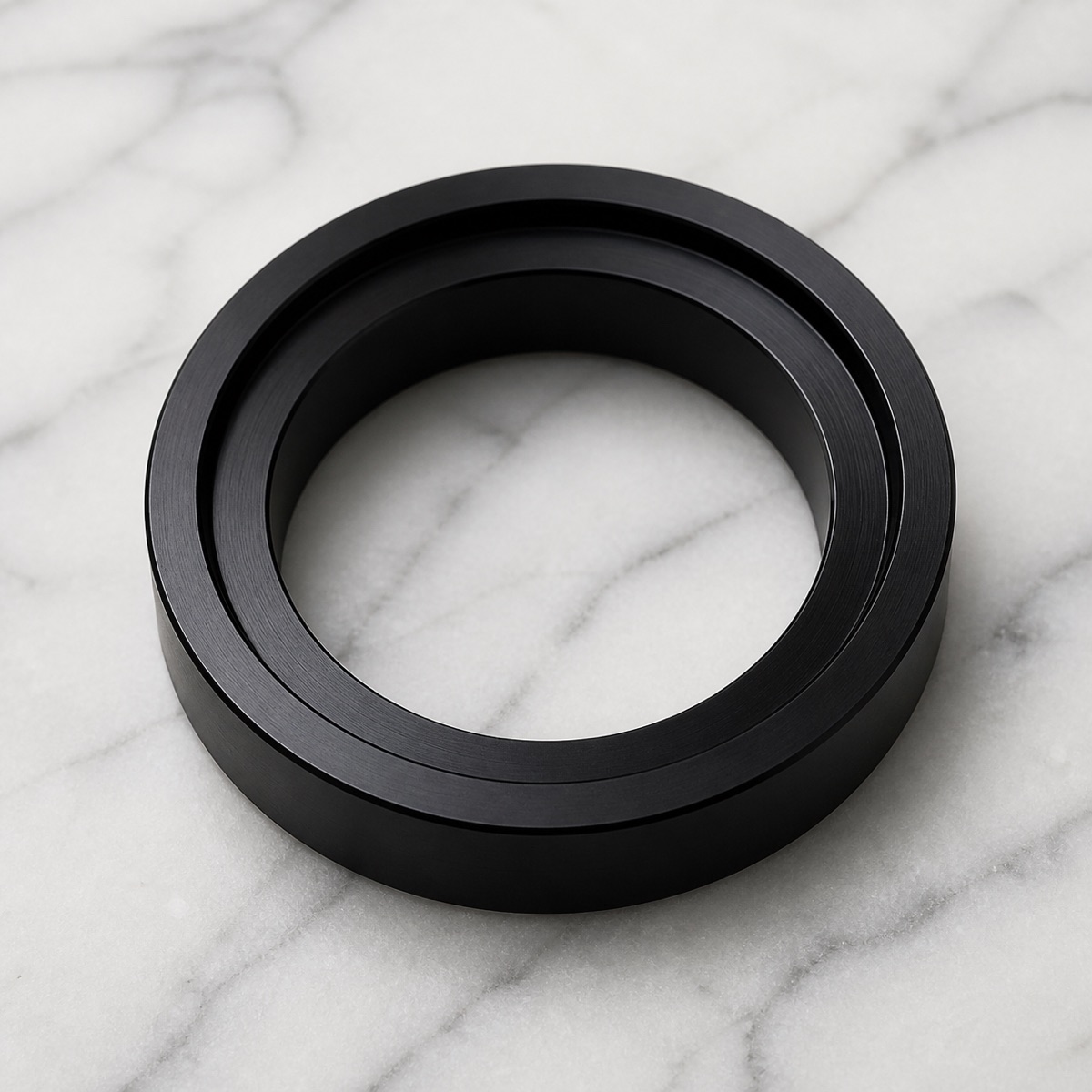

Dieses Teil wurde aus 6061-T6 Aluminium gefertigt und schwarz eloxiert geliefert. OEMach bewertete es als funktionale Distanzscheibe, Begrenzungsring oder Klemmscheibe, bei der Konsistenz wichtiger ist als die scheinbar einfache Geometrie.
Projektüberblick
| Punkt | Projektdetail |
|---|---|
| Anwendung | Gelenk-Distanzscheibe, Positionierscheibe oder axialer Klemmring für humanoide Roboter |
| Material und Oberfläche | 6061-T6 Aluminiumlegierung mit schwarzer Eloxierung |
| Merkmale | Zentralbohrung, Außendurchmesser, Stirnflächenstufe, lokale Nut und schwarze Oberfläche |
| Prozessfokus | Dreheffizienz, ID/OD-Konzentrizität, Stirnflächenparallelität, Stufentiefe, Gratkontrolle und Finish-Konsistenz |
| Prüffokus | Bohrungsmaß, Außendurchmesser, Konzentrizität, Parallelität, Stufentiefe, Nutbreite, Fasen und schwarz eloxierte Optik |
| Lieferfokus | Saubere Handhabung und getrennte Verpackung zur Vermeidung von Reibspuren |
Kleine Scheiben können echte Montageprobleme erzeugen
Scheibenteile eignen sich für Drehen oder Dreh-Fräsen, doch in Serien entstehen Schwankungen oft bei Stirnflächenparallelität, ID/OD-Konzentrizität und Stufentiefe. Wird die Spannung nur auf Geschwindigkeit optimiert, gelangen kleine Druckstellen oder geringe Bohrungsexzentrizität direkt in die Montage.
Auch die wirksame Kontaktfläche zählt. Bohrungs- und Stirnflächenfasen müssen Grate sauber entfernen, dürfen aber nicht so groß werden, dass die tragende Fläche im Gelenkstapel sinkt.
Schwarz eloxierte Ringe reagieren empfindlich auf Reibung. Ein dimensional gutes Teil kann die optische Erwartung des Kunden trotzdem verfehlen, wenn es ohne Trennung gestapelt oder bewegt wird.
Prozessmethode von OEMach
OEMach stabilisiert in der Regel zuerst Innenbohrung und Stirnflächenbezug und bearbeitet danach Außendurchmesser, Stufe und Nut fertig. In der Kleinserie kontrollieren Werkzeugstandzeit und Zwischenprüfung Maßdrift, bevor die Endprüfung zur Sortierung wird.
Entgraten, Reinigung und optische Vorprüfung werden vor dem Eloxieren abgeschlossen. Nach dem Eloxieren werden Bohrung, Stirnfläche und Stufenposition erneut geprüft, damit keine sichtbaren Stöße, blanken Kanten oder Rückstände auf der schwarzen Oberfläche bleiben.
Prüffokus

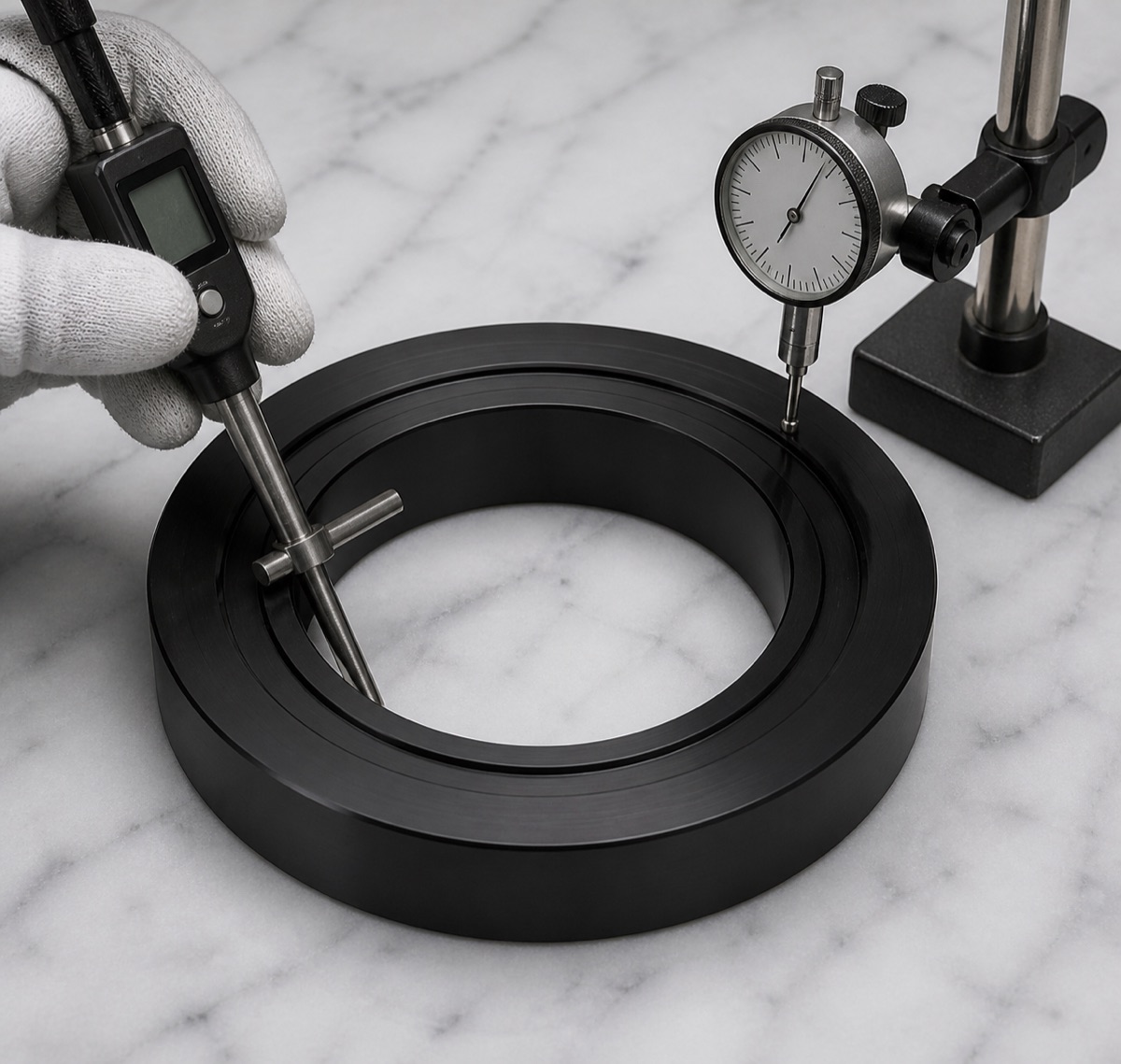

Die Erstteilprüfung sollte Innendurchmesser, Außendurchmesser, Konzentrizität, Stirnflächenparallelität, Stufentiefe, Nutbreite, Fasen und schwarz eloxierte Optik umfassen.
Bei scheibenartigen Roboterkomponenten beeinflusst der Stirnflächenzustand die Montage oft stärker als die Außenkontur allein. Eine Scheibe mit ungleichmäßigen Flächen kann das axiale Stapelmaß verändern oder rauen Lauf in rotierenden Baugruppen erzeugen.
In Kleinserien achtet OEMach auf Reinigung, Handhabung und Zwischenlagerung, weil Oberflächenkratzer häufig erst entstehen, nachdem das Teil die Bearbeitung bestanden hat.
Lieferzeit und Lieferung
Für eine schwarz eloxierte 6061-T6 Gelenk-Distanzscheibe dieser Art wird ein Prototyp meist mit 4 bis 6 Arbeitstagen bewertet. Kleinserien lassen sich je nach Menge, optischem Anspruch und Verpackung oft mit 6 bis 10 Arbeitstagen planen.

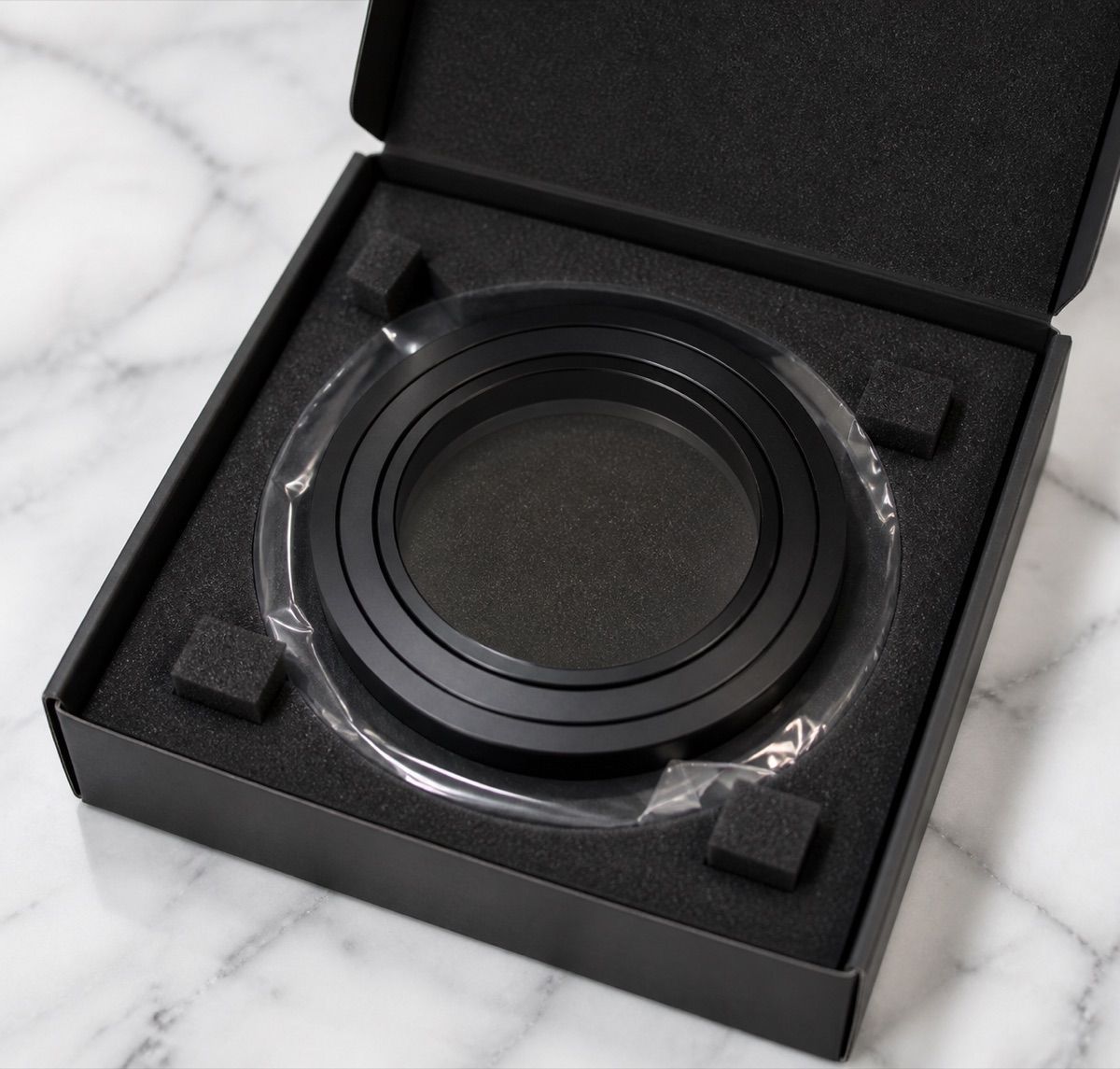

Getrennte oder einlagige Verpackung wird empfohlen, damit die Ringe nicht gegeneinander reiben. OEMach behandelt Verpackung als Teil der Kontrolle der schwarzen Optik und nicht nur als letzten Versandschritt.
Erkenntnis aus dem Fall
Dieses kleine Teil zeigt, dass Roboterteilebearbeitung nicht nur komplexe Gehäuse und Halter betrifft. Viele Montageprobleme entstehen durch Scheiben, Sicherungsringe und Distanzringe, deren Stirnflächen, Konzentrizität und Oberflächenschutz nicht als System kontrolliert wurden.
FAQ
Warum ist eine Gelenk-Distanzscheibe wichtig?
Sie kontrolliert lokalen Abstand, axiale Lage und Kontakt zwischen Gelenkkomponenten. Kleine Fehler können Montagegefühl und Spiel beeinflussen.
Welche Maße sind am wichtigsten?
ID/OD-Konzentrizität, Stirnflächenparallelität, Stufentiefe, Nutbreite und Fasenzustand sind zentral.
Warum ist der Stirnflächenzustand wichtig?
Ungleichmäßige Stirnflächen können Stapelmaße verändern, stabilen Kontakt reduzieren oder rauen Lauf in rotierenden Baugruppen erzeugen.
Wie werden schwarz eloxierte Scheiben verpackt?
Getrennte oder einlagige Verpackung verhindert Reibung, blanke Stellen und Kratzer.
Kann OEMach kleine Präzisionsscheiben-Serien fertigen?
Ja. OEMach unterstützt Prototypen und Kleinserien von 6061-T6 Scheiben, Distanzringen und Sicherungsringen mit Prüfung und Schutzlieferung.
