Una arandela separadora de articulación puede pasar desapercibida en un conjunto robótico porque es pequeña y visualmente sencilla. En la práctica, su diámetro interior, diámetro exterior, caras y ranura de escalón influyen en la holgura de montaje, la posición axial y el contacto entre piezas giratorias.

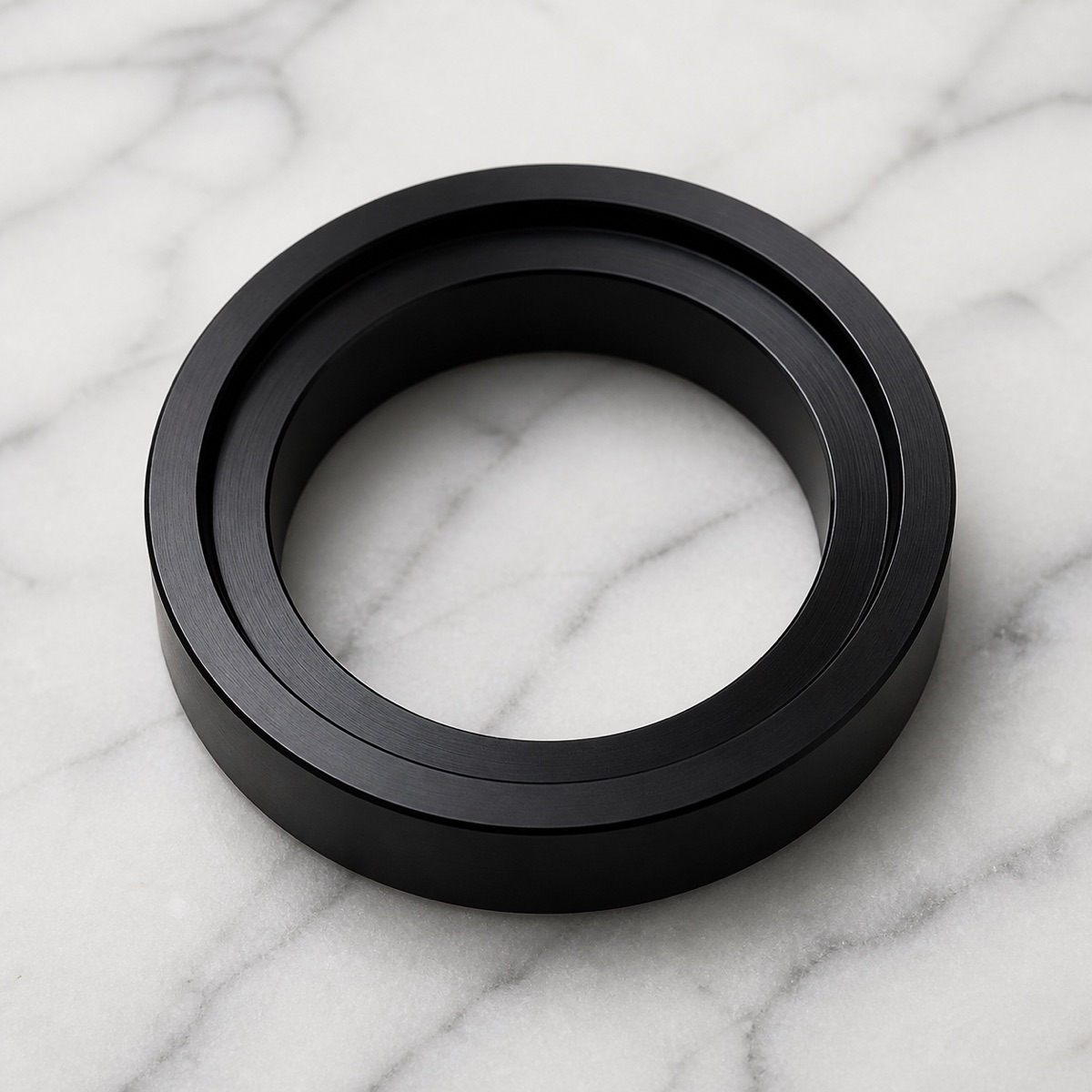

Esta pieza se fabricó en aluminio 6061-T6 y se entregó con anodizado negro. OEMach la revisó como separador funcional, anillo de límite o arandela de presión, donde la consistencia importa más que la aparente simplicidad de la forma.
Resumen del proyecto
| Elemento | Detalle del proyecto |
|---|---|
| Aplicación | Separador de articulación de robot humanoide, arandela de localización o aro de presión axial |
| Material y acabado | Aleación de aluminio 6061-T6 con anodizado negro |
| Rasgos clave | Agujero central, diámetro exterior, escalón de cara, ranura local y superficie negra |
| Foco de proceso | Eficiencia de torneado, concentricidad ID/OD, paralelismo de caras, profundidad de escalón, rebabas y consistencia de acabado |
| Foco de inspección | Tamaño de agujero, diámetro exterior, concentricidad, paralelismo, profundidad de escalón, ancho de ranura, chaflanes y apariencia anodizada |
| Foco de entrega | Manejo limpio y embalaje separado para evitar rozaduras superficiales |
Las arandelas pequeñas también causan problemas de montaje
Las piezas tipo arandela se adaptan bien al torneado o torno-fresado, pero en lote la variación suele aparecer en paralelismo de caras, concentricidad ID/OD y profundidad de escalón. Si el amarre solo busca velocidad, pequeñas marcas de cara o una mínima excentricidad del agujero pasan directamente al montaje.
El área efectiva de contacto también importa. Los chaflanes de agujero y cara deben retirar rebabas, pero un chaflán excesivo puede reducir la superficie que soporta el conjunto de la articulación.
Los aros anodizados negros son sensibles al roce. Una pieza que supera la inspección dimensional aún puede fallar la expectativa visual del cliente si se apila o manipula sin separación.
Método de proceso OEMach
OEMach suele estabilizar primero el agujero interior y la referencia de cara, y después terminar exterior, escalón y ranura. En producción por lotes, la vida de herramienta y el muestreo en proceso controlan la deriva antes de que la inspección final se convierta en selección.
Desbarbado, limpieza y preinspección visual se completan antes del anodizado. Después del anodizado, se revisan de nuevo agujero, cara y posición de escalón para confirmar que no haya golpes, bordes brillantes o residuos evidentes en la superficie negra.
Foco de inspección

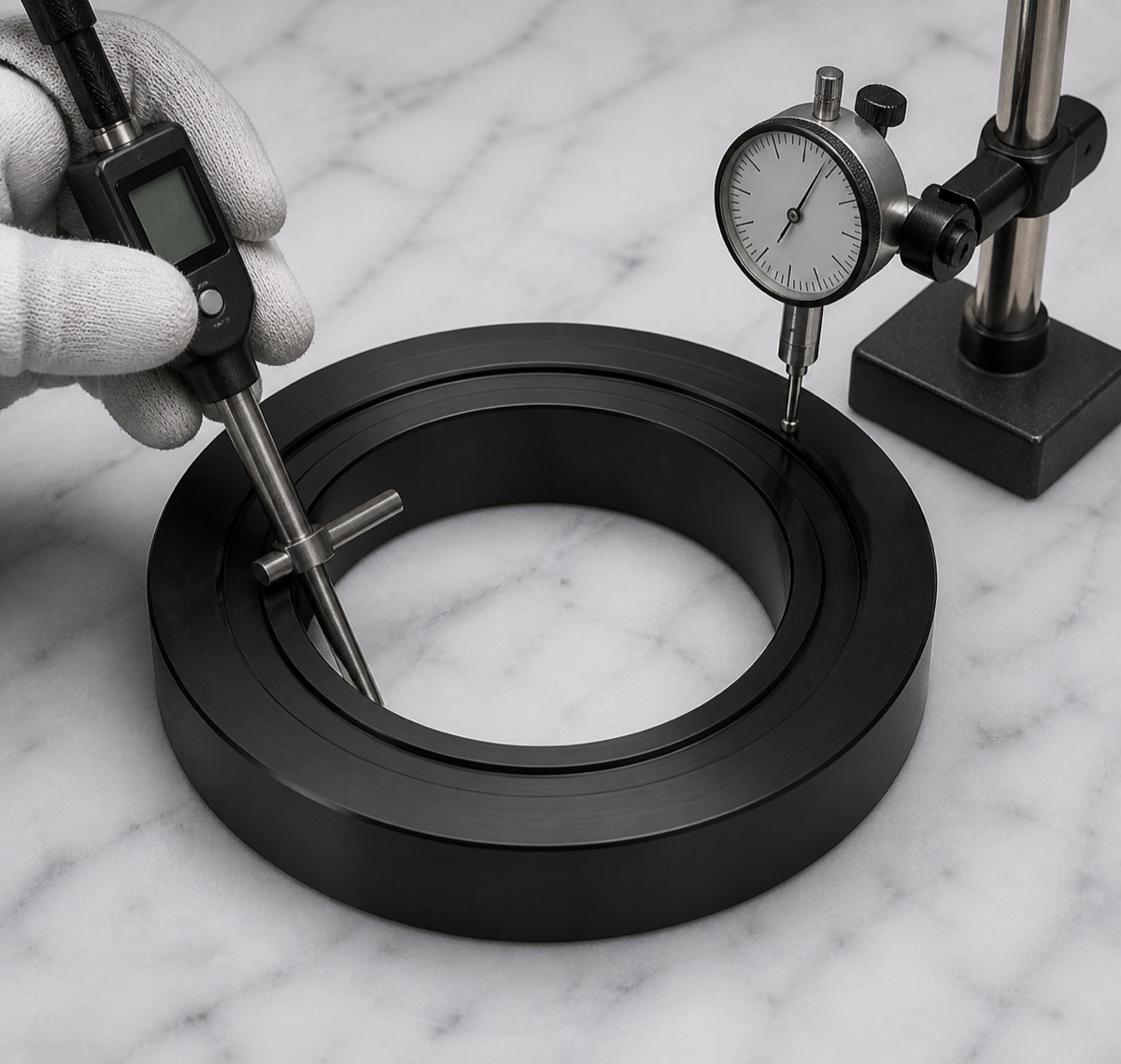

La primera pieza debe cubrir diámetro interior, diámetro exterior, concentricidad, paralelismo de caras, profundidad de escalón, ancho de ranura, chaflanes y apariencia anodizada negra.
En componentes robóticos tipo arandela, el estado de las caras suele afectar más al montaje que el contorno exterior por sí solo. Una arandela con caras desiguales puede cambiar el apilamiento axial o generar sensación áspera en conjuntos giratorios.
En lote pequeño, OEMach presta atención a limpieza, manipulación y almacenamiento intermedio, porque muchas rayas superficiales aparecen después de que la pieza ya superó el mecanizado.
Plazo y entrega
Para una arandela separadora 6061-T6 anodizada negra como esta, el prototipo suele evaluarse en 4 a 6 días laborables. Los lotes pequeños pueden planificarse en 6 a 10 días laborables, según cantidad, nivel visual y embalaje.

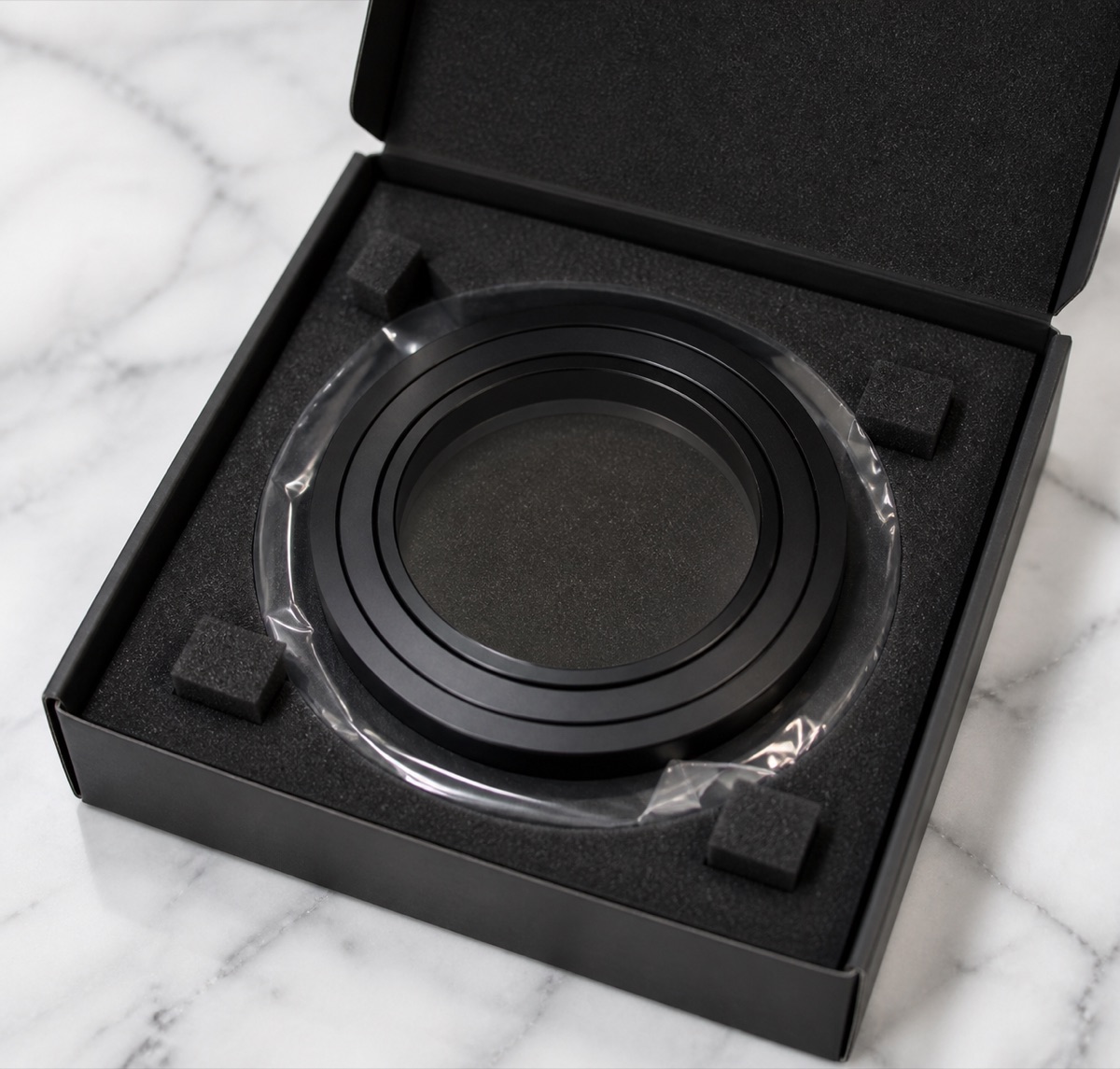

Se recomienda embalaje separado o en una sola capa para que los aros no se rocen. OEMach trata el embalaje como parte del control de apariencia negra, no solo como el último paso de envío.
Conclusión del caso
Esta pieza pequeña muestra que el mecanizado de componentes robóticos no trata solo de carcasas y soportes complejos. Muchos problemas de montaje vienen de arandelas, aros de retención y separadores cuyas caras, concentricidad y protección superficial no se controlaron como un sistema.
FAQ
Por qué es importante una arandela separadora de articulación?
Controla separación local, posición axial y contacto entre componentes de la articulación, por lo que pequeños errores afectan holgura y tacto de montaje.
Qué dimensiones son más importantes?
Concentricidad ID/OD, paralelismo de caras, profundidad de escalón, ancho de ranura y estado de chaflán.
Por qué importa el estado de las caras?
Caras desiguales pueden cambiar el apilamiento axial, reducir el contacto estable o generar movimiento áspero en conjuntos giratorios.
Cómo embalar arandelas anodizadas negras?
Use embalaje separado o de una sola capa para evitar rozaduras, marcas brillantes y rayas.
OEMach puede fabricar lotes pequeños de arandelas de precisión?
Sí. OEMach apoya prototipos y lotes pequeños de arandelas 6061-T6, separadores y aros de retención con inspección y entrega protegida.
