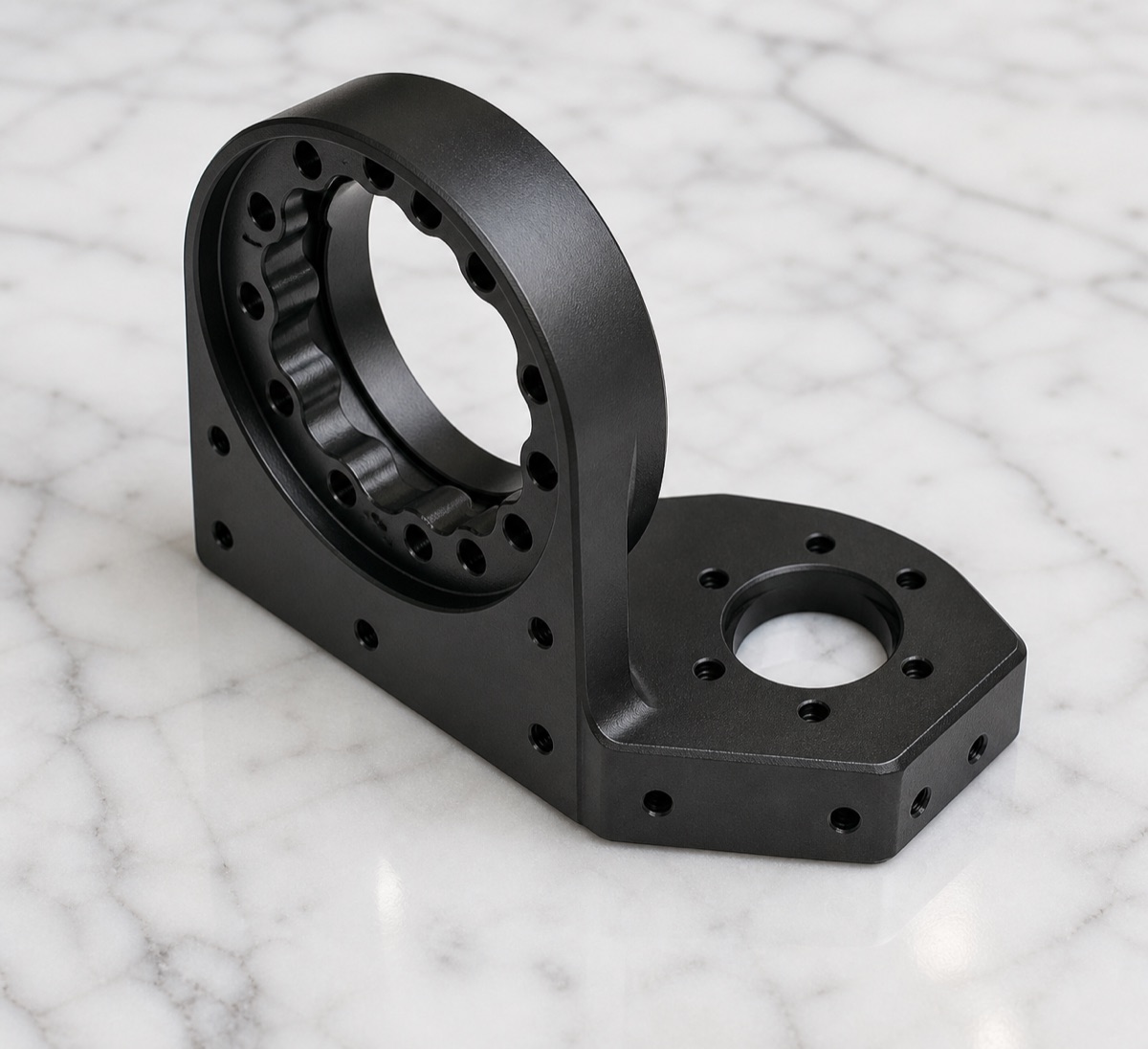

Dieser Oberschenkel-Adapter ist ein typischer Übergangshalter in der unteren Struktur eines humanoiden Roboters. Eine Seite enthält einen vertikalen Ring mit kreisförmigem Lochbild, die andere Seite bildet den Basis-Montagebereich. Das Teil muss leicht bleiben und zugleich die rechtwinklige und positionale Beziehung zwischen zwei Montagebezügen stabil halten.
OEMach bewertete dieses Teil als Roboterhalter mit mehreren Bezügen und nicht nur als gefrästen Aluminiumträger. Ringachse, Basis-Montagefläche und Lochbild bestimmen gemeinsam, wie der Kunde das Teil beim Gelenkaufbau positioniert.
Projektüberblick
| Punkt | Projektdetail |
|---|---|
| Anwendung | Übergangshalter für untere Extremität eines humanoiden Roboters / präzise CNC-Struktur |
| Material und Oberfläche | 6061-T6 Aluminiumlegierung mit schwarzer Eloxierung |
| Merkmale | Vertikaler Ring, kreisförmiges Lochbild, Basis-Montagebohrungen, lokale Erhebungen und Gewichtsreduzierungen |
| Prozessfokus | Basisbezug, vertikale Ringachse, Lochbildbeziehung, Rechtwinkligkeit, Gratkontrolle und eloxierte Optik |
| Prüffokus | Ringbohrung, kreisförmiges Lochbild, Basislochpositionen, Unterseitenebenheit, Rechtwinkligkeit Ring-Basis, Fasen und schwarze Oberfläche |
| Lieferfokus | Bearbeitung, Eloxierung, Nachprüfung und Schutzverpackung als durchgehende Lieferkette |
Warum der vertikale Ring die Bearbeitung erschwert
Ein vertikaler Ring erzeugt einen deutlichen Höhenunterschied. Nach dem Schruppen sinkt die lokale Steifigkeit der aufrechten Zone. Ohne ausreichende Unterstützung können beim Schlichten leichte Schwingungen entstehen, die sich als Bohrungsqualität, Stirnflächenmarken oder sichtbare Fehler nach dem Eloxieren zeigen.
Das Basislochbild und die Kreisbohrungen im Ring liegen zudem in unterschiedlichen Richtungen. Jeder zusätzliche Bezugswechsel kann Fehler addieren, deshalb braucht die Bearbeitung eine kontrollierte Bezugskette zwischen Montagebasis und Ringachse.
Schwarze Eloxierung erhöht den optischen Anspruch. Kleine Grate, blanke Kanten oder Spannmarken, die auf naturbelassenen Flächen kaum auffallen, sind auf einem schwarzen Halter deutlich sichtbarer.
Prozessanordnung von OEMach
OEMach definierte zuerst die Bezugsbeziehung zwischen Basis-Montagefläche und vertikaler Ringachse. Der Materialabtrag wurde gestuft geplant, damit stützendes Material nicht zu früh entfernt wird. Kritische Flächen behielten Aufmaß, bis die Struktur stabil war.
Ringbohrung, Stirnfläche und kreisförmiges Lochbild wurden nach Stabilisierung der Hauptstruktur fertiggestellt. Das Basislochbild blieb soweit möglich unter konsistentem Bezug, um Fehler durch wiederholtes Umspannen zu reduzieren.
Vor dem Eloxieren erfolgten umlaufende Fasen, Bohrungsreinigung und optische Vorprüfung. Nach dem Eloxieren wurden Schlüsselbohrungen, Kontaktflächen und schwarze Oberflächenkonsistenz erneut geprüft.
Prüfung und Kleinserienkontrolle

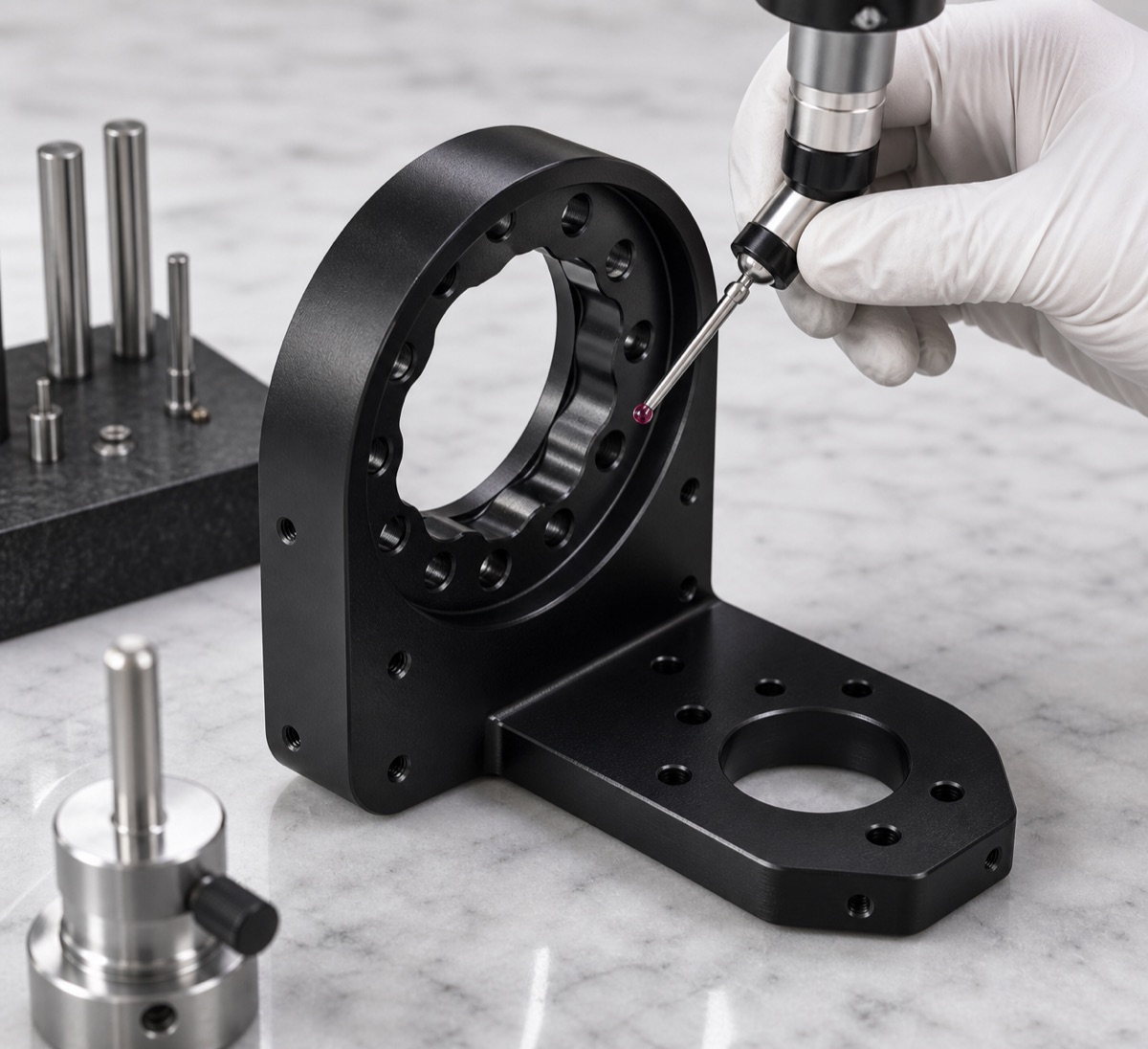

Die Erstteilprüfung sollte Ringbohrung, kreisförmiges Lochbild, Basislochpositionen, Unterseitenebenheit, Rechtwinkligkeit zwischen aufrechtem Ring und Basis, Bohrungsfasen und schwarz eloxierte Oberfläche umfassen.
Bei einem Übergangshalter reicht es nicht, jede Bohrung einzeln zu messen. Das Lochbild muss gemeinsam mit Bezugsfläche und Ringachse geprüft werden, damit das montierte Robotergelenk keinen kleinen Winkel- oder Positionsfehler übernimmt.
In Kleinserien verfolgt OEMach Werkzeugspuren am Ring, Bohrungsmündungen und Wiederholgenauigkeit der Basisspannung. Vor dem Verpacken werden Restspäne und Oberflächenstöße geprüft, um Nacharbeit vor der Probemontage zu vermeiden.
Lieferzeit und Verpackung
Für einen schwarz eloxierten 6061-T6 Oberschenkel-Adapter dieser Komplexität wird ein Prototyp meist mit 7 bis 10 Arbeitstagen bewertet. Kleinserien lassen sich je nach Prüfumfang und Montagelehrenprüfung oft mit 10 bis 15 Arbeitstagen planen.

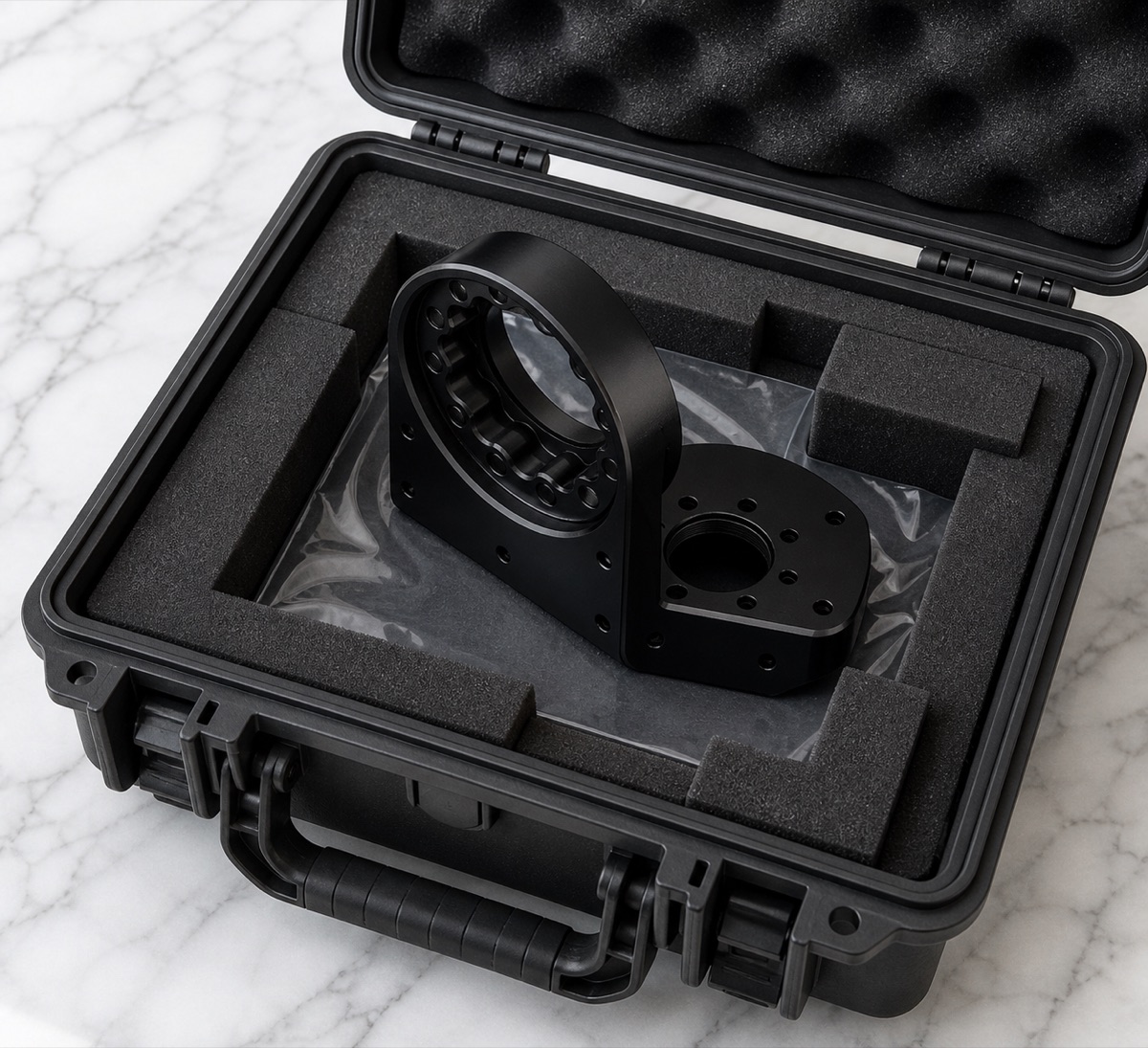

Die Lieferplanung sollte nicht mit dem Ende der Bearbeitung aufhören. Bearbeitung, Eloxierung, Nachprüfung und Verpackungsschutz müssen als fortlaufende Schritte betrachtet werden, besonders bei einem schwarzen Halter mit vertikalem Ring.
Erkenntnis aus dem Fall
Der Kern dieses Falls ist, vertikalen Ring, Basislochbild und Oberflächenbehandlung in einem Prozessplan zu beherrschen. Je komplexer ein schwarz eloxierter Roboterhalter ist, desto früher sollten Spannung, Prüfung und Verpackung geplant werden.
FAQ
Was ist bei der Bearbeitung eines Oberschenkel-Adapters kritisch?
Vertikale Ringachse, Basis-Montagefläche, Lochbildbeziehung, Rechtwinkligkeit und Konsistenz der Eloxaloberfläche sind entscheidend.
Warum ist der vertikale Ring schwierig zu bearbeiten?
Die aufrechte Struktur verliert nach dem Schruppen lokale Steifigkeit. Ohne stabile Unterstützung können Schwingungen, Bohrungsprobleme oder sichtbare Fehler entstehen.
Warum verändert schwarze Eloxierung die Prozessanforderungen?
Schwarze Eloxierung macht Grate, blanke Kanten und Spannmarken sichtbarer. Fasen, Reinigung und Sichtprüfung müssen deshalb vor dem Finish abgeschlossen sein.
Was gehört in die Erstteilprüfung?
Ringbohrung, Kreislochbild, Basislochpositionen, Unterseitenebenheit, Rechtwinkligkeit, Fasen und eloxierte Optik sollten geprüft werden.
Kann OEMach Kleinserien solcher Roboterhalter liefern?
Ja. OEMach unterstützt Prototypen und Kleinserien mit CNC-Bearbeitung, Eloxalkoordination, Prüfung und geschützter Verpackung.
