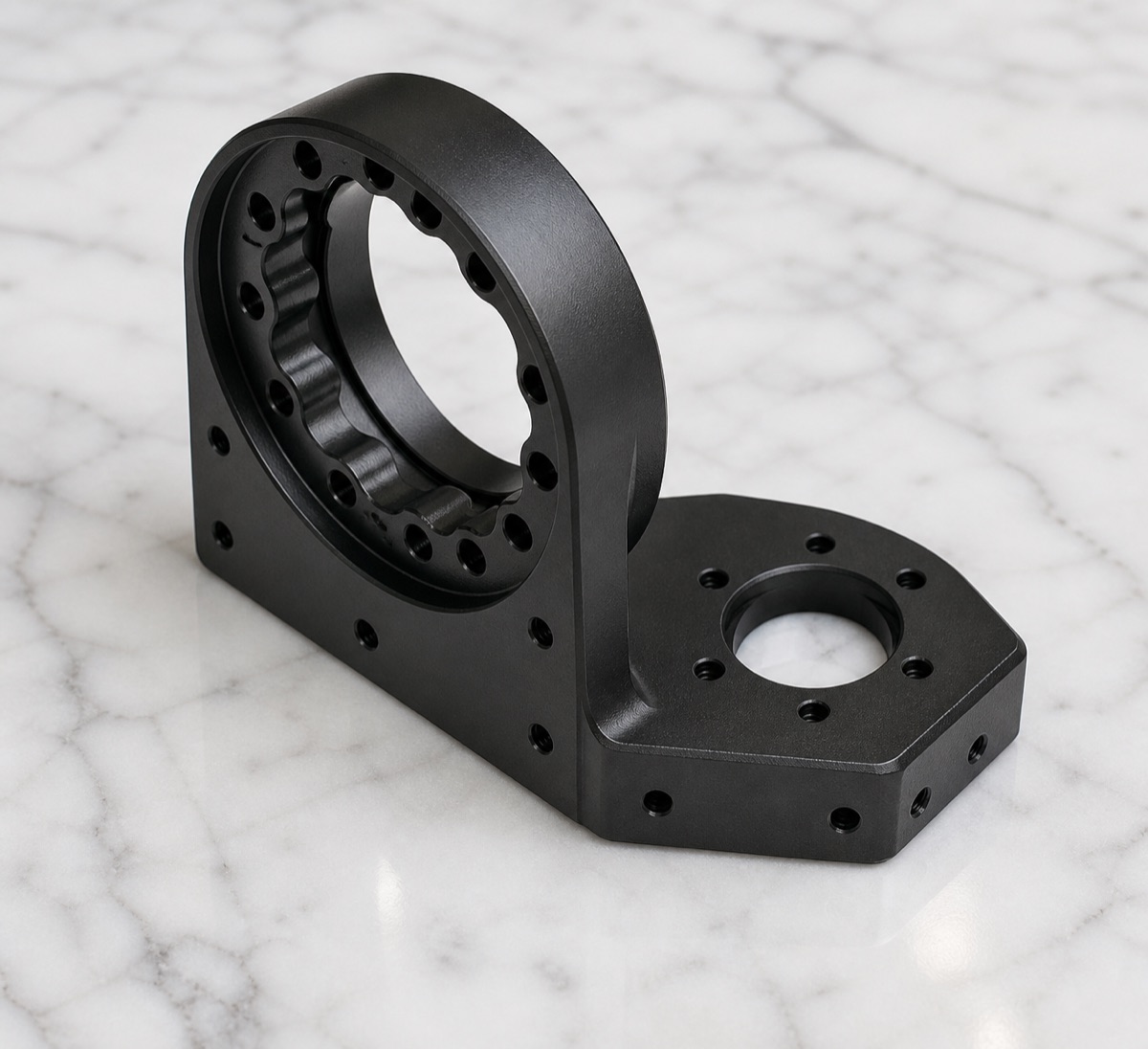

Este adaptador de muslo es un soporte de transición típico en la estructura inferior de un robot humanoide. Un lado contiene un aro vertical y un patrón circular de agujeros; el otro lado proporciona la zona de montaje de base. La pieza debe ser ligera y, al mismo tiempo, mantener controlada la relación perpendicular y posicional entre dos referencias de montaje.
En este caso, OEMach revisó la pieza como un soporte robótico de varias referencias, no solo como un soporte de aluminio fresado. El eje del aro vertical, la cara de montaje de base y el patrón de agujeros influyen en cómo el cliente posiciona la pieza durante el montaje de la articulación.
Resumen del proyecto
| Elemento | Detalle del proyecto |
|---|---|
| Aplicación | Soporte de transición para extremidad inferior de robot humanoide / estructura CNC de precisión |
| Material y acabado | Aleación de aluminio 6061-T6 con anodizado negro |
| Rasgos clave | Aro vertical, matriz circular de agujeros, agujeros de montaje de base, resaltes locales y zonas aligeradas |
| Foco de proceso | Referencia de base, eje del aro vertical, relación de agujeros, perpendicularidad, control de rebabas y apariencia anodizada |
| Foco de inspección | Agujero del aro, matriz circular, posiciones de base, planitud inferior, perpendicularidad aro-base, chaflanes y consistencia negra |
| Foco de entrega | Mecanizado, anodizado, reinspección posterior y embalaje protector gestionados como una misma cadena |
Por qué el aro vertical complica la pieza
Un aro vertical introduce una diferencia de altura clara. Después del desbaste, la rigidez local de la zona vertical disminuye, y un apoyo insuficiente puede generar ligera vibración durante el acabado. Esa vibración puede aparecer como mala calidad del agujero, marcas en la cara o defectos visibles tras el anodizado.
El patrón de agujeros de la base y los agujeros circulares del aro también están en direcciones diferentes. Cada cambio adicional de referencia puede acumular error, por lo que el proceso debe mantener una cadena de referencias controlada entre base y eje del aro.
El anodizado negro eleva la exigencia visual. Pequeñas rebabas, bordes brillantes o marcas de amarre que serían aceptables en acabado mecanizado natural se ven mucho más en un soporte negro.
Organización del proceso OEMach
OEMach definió primero la relación de referencia entre la cara de montaje de base y el eje del aro vertical. El desbaste se organizó por etapas para no retirar soporte demasiado pronto, y las caras clave conservaron sobrematerial hasta que la estructura quedó estable.
El agujero del aro, la cara final y la matriz circular se acabaron después de estabilizar la estructura principal. El patrón de base se mantuvo, en lo posible, bajo el mismo estado de localización para reducir el error acumulado por volteos repetidos.
Antes del anodizado se completaron chaflanes, limpieza de agujeros y preinspección visual. Después del anodizado se revisaron de nuevo agujeros clave, caras de contacto y consistencia de la superficie negra.
Inspección y control de lote

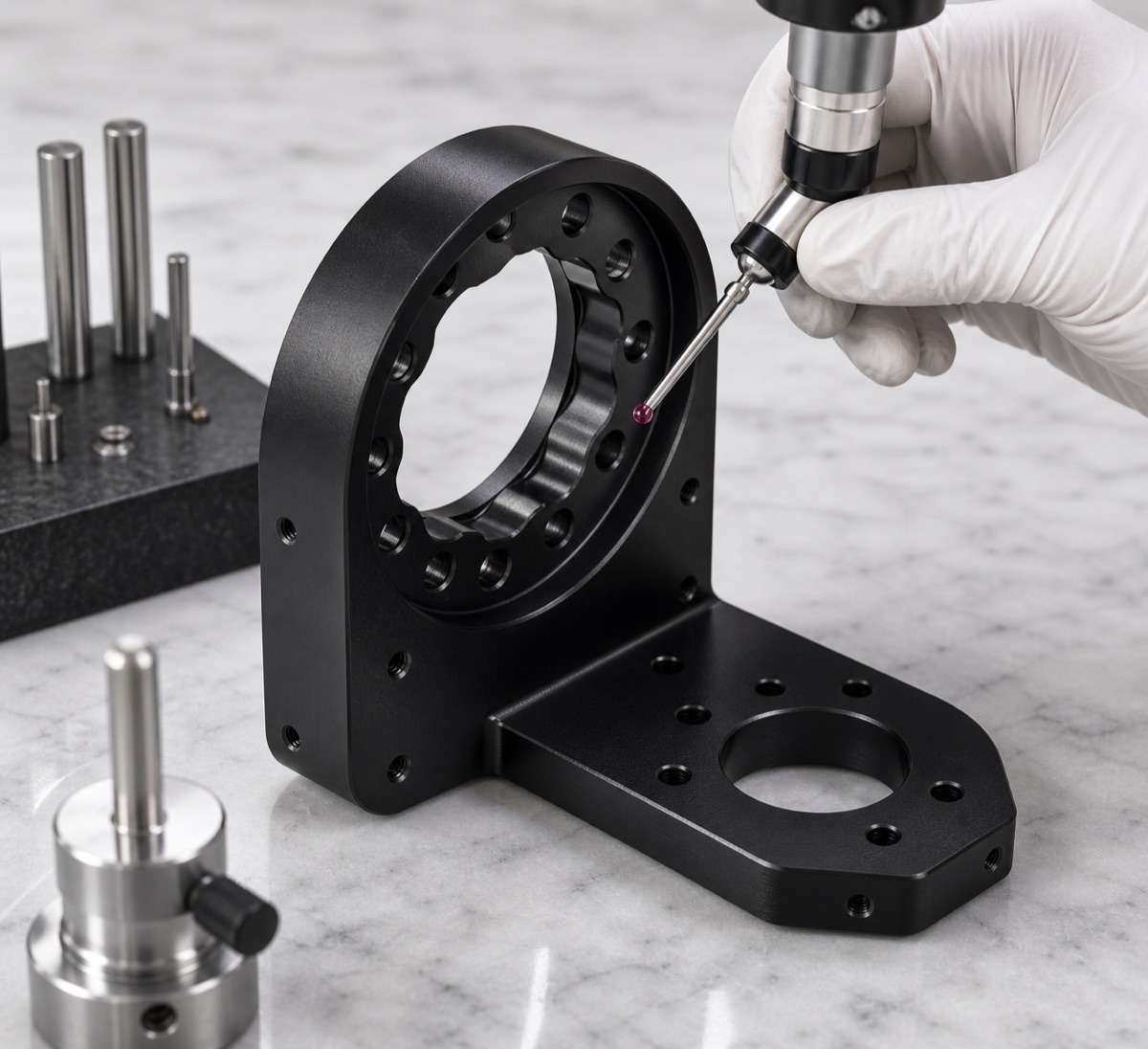

La primera pieza debe cubrir el agujero del aro, la matriz circular, posiciones de base, planitud inferior, perpendicularidad entre aro vertical y base, chaflanes y apariencia anodizada negra.
En un soporte de transición, medir cada agujero por separado no basta. El patrón debe verificarse junto con la cara de referencia y el eje del aro para que la articulación no herede un pequeño error angular o posicional.
En lote pequeño, OEMach controla marcas de herramienta en el aro, estado de los agujeros y repetibilidad de amarre de la base. Antes del embalaje se revisan virutas residuales y golpes superficiales para evitar retrabajo antes del montaje de prueba del cliente.
Plazo y embalaje
Para un adaptador de muslo 6061-T6 anodizado negro de esta complejidad, el prototipo suele evaluarse en 7 a 10 días laborables. Los lotes pequeños pueden planificarse en 10 a 15 días laborables, según el nivel del informe de inspección y cualquier verificación con útil de montaje.

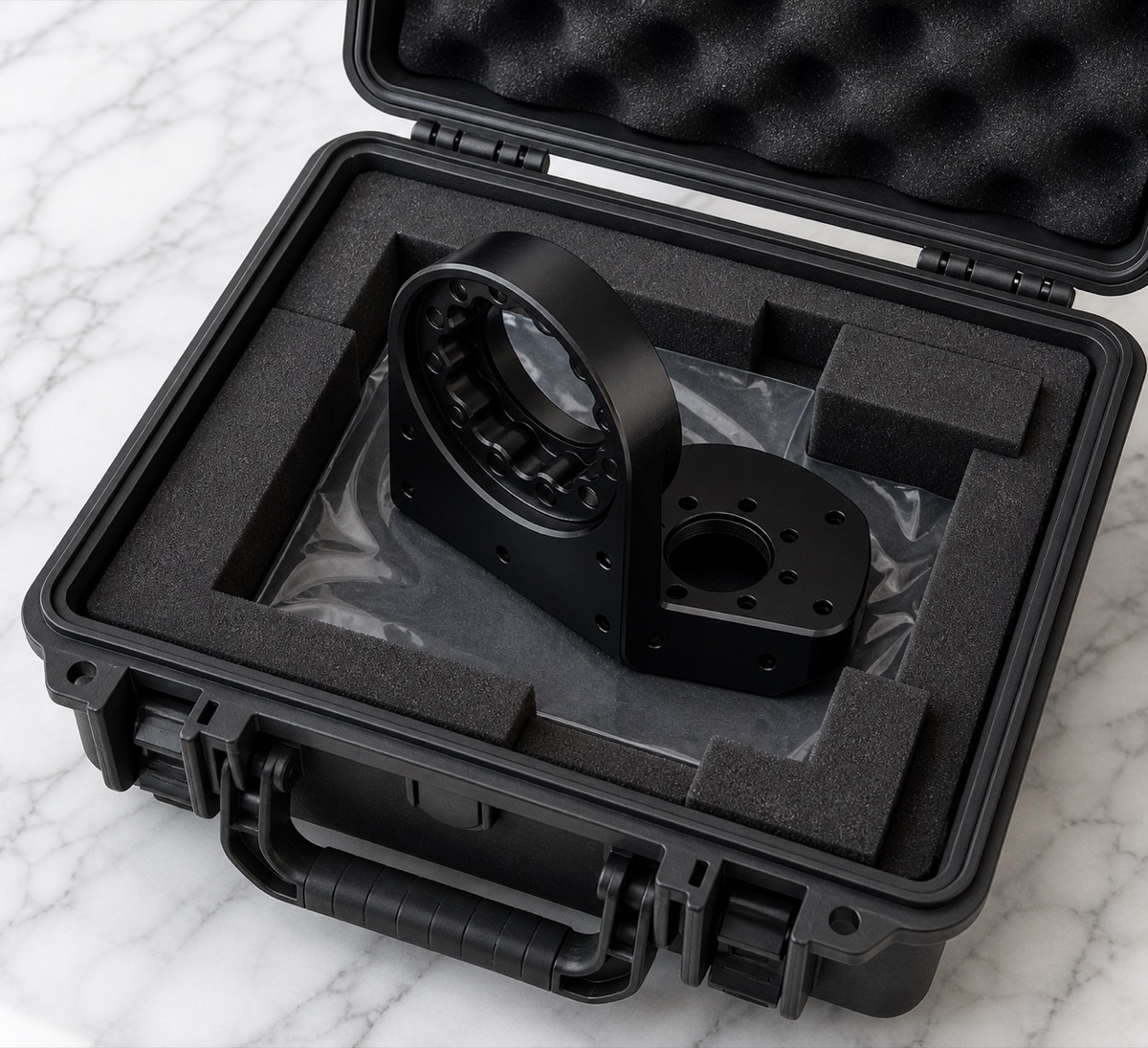

La planificación de entrega no debe terminar cuando acaba el mecanizado. Mecanizado, anodizado, inspección posterior y protección de embalaje deben tratarse como pasos continuos, especialmente en un soporte negro con aro vertical.
Conclusión del caso
La clave de este caso es controlar aro vertical, patrón de agujeros de base y tratamiento superficial dentro de un mismo plan de proceso. Cuanto más complejo sea un soporte robótico anodizado negro, antes deben planificarse amarre, inspección y embalaje.
FAQ
Qué es crítico en un adaptador de muslo de robot humanoide?
El eje del aro vertical, la cara de montaje, la relación del patrón de agujeros, la perpendicularidad y la consistencia del anodizado son los puntos clave.
Por qué el aro vertical es difícil de mecanizar?
La estructura vertical pierde rigidez local después del desbaste. Sin apoyo estable, el acabado puede generar vibraciones, problemas de agujero o defectos visuales.
Por qué el anodizado negro cambia los requisitos?
El anodizado negro hace más visibles rebabas, bordes brillantes y marcas de amarre, por lo que chaflán, limpieza y revisión visual deben completarse antes del acabado.
Qué debe incluir la inspección de primera pieza?
Agujero del aro, matriz circular, posiciones de base, planitud inferior, perpendicularidad, chaflanes y apariencia anodizada.
OEMach puede apoyar lotes pequeños de soportes robóticos?
Sí. OEMach apoya prototipos y lotes pequeños con mecanizado CNC, coordinación de anodizado, inspección y embalaje protegido.
